FUJI NXT Y-Achse Präzisionslager NSK 7001AT Serie Winkelkontaktkugellager 12 × 28 × 8 mm

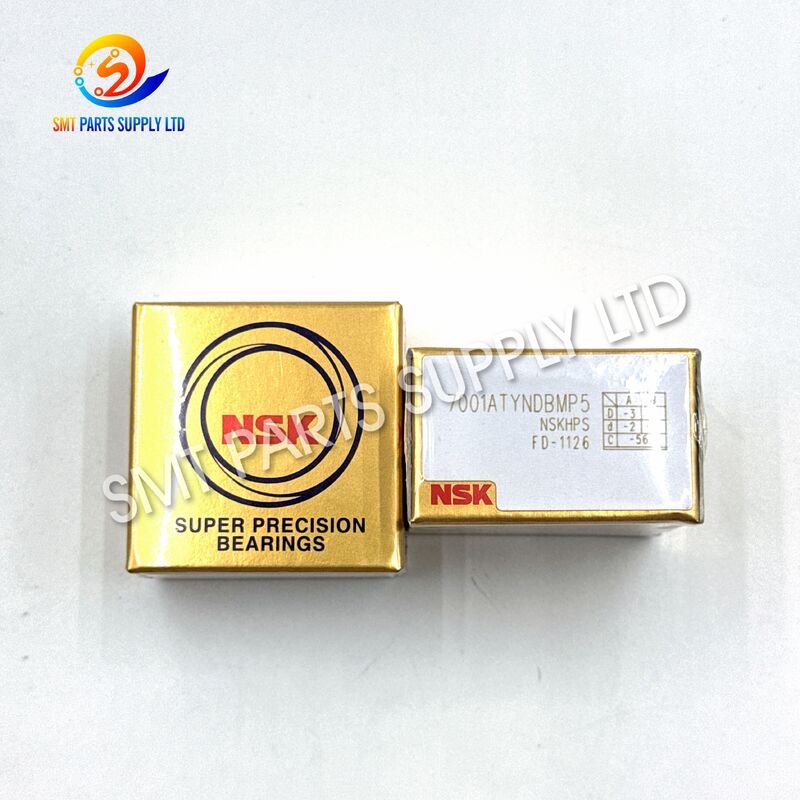

FUJI H4209W NSK 7001ATYNDBMP5 NXT Y-Achsen Präzisionslager

Das FUJI H4209W-Lager ist ein Präzisionsbewegungsunterstützendes Bauteil, das im Y-Achsenmechanismus der FUJI NXT-Flächenlageranlage verwendet wird.mit vollständigen Bezeichnungen wie 7001ATYNDBMP5 oder 7001ATYDBC8P5, die in verschiedenen Teilenreferenzen erscheinenDie mit diesem Produkt verbundenen Standarddimensionshülle beträgt 12 mm Innendurchmesser, 28 mm Außendurchmesser und 8 mm Breite.Öffentliche NXT-Teile-Informationen identifizieren H4209W als Lager, das in der Kugelschraub-Anlage der Y-Achse installiert ist, wobei zwei Teile in der entsprechenden mechanischen Struktur dargestellt werden können.

Dieses Winkellager ist für eine präzise Drehstütze ausgelegt und hilft bei der Steuerung der Radialbewegung und der axialen Verschiebung innerhalb des Positionierungsmechanismus.Anlagerichtung, passende Anordnung, Schmierzustand und Vorbelastung sind wichtig, um eine reibungslose Achsbewegung und eine zuverlässige Positionierung zu gewährleisten.

Dieses Produkt ist für SMT-Fabriken, Maschinenwartungsbetriebe, Anlagenbauer, Ersatzteilhändler,und technische Dienstleistungsteams, die ein Ersatzlager für FUJI NXT-Bewegungsbaugruppen benötigenDer Käufer sollte vor der Bestellung die Maschinenkonfiguration, die installierte Lagermarkierung, die Montageposition und die erforderliche Menge bestätigen.

Kennzeichnung der wichtigsten Produkte

Die Teilenummer H4209W ist mit FUJI NXT-Lageranwendungen verbunden, während die verfügbaren Teilenlisten das Lager in einer Y-Achsen-Kugelschraubstruktur platzieren.

Produktmerkmale

Ursache

Warum muss ein NXT-Y-Achsenlager ersetzt werden?

Die Y-Achse einer SMT-Platziermaschine führt während der Produktion häufige Beschleunigung, Verzögerung, Positionierung und Rückkehrbewegungen durch.Das Lager, das die Kugelschraube oder die rotierende Welle trägt, muss wiederholt betrieben werden, wobei eine kontrollierte axiale und radiale Bewegung beibehalten wird.Im Laufe der Zeit können mechanische Verschleiß oder installationsbedingte Probleme die Lagerleistung verringern.

1. Langfristige mechanische Müdigkeit

Durch kontinuierliche Produktionszyklen werden Lagerläufe und Walzelemente wiederholten Belastungen ausgesetzt.Lange Betriebszeiten können den internen Freiraum allmählich erhöhen, Oberflächenmüdigkeit, Vibrationen oder Rollwiderstand.

2. Schmierstoffverschlechterung

Das Fett kann sich aufgrund von Betriebstemperatur, Kontamination, übermäßiger Betriebsdauer, unvereinbarem Schmierstoff oder falscher Schmiermenge abbauen.Während übermäßiges Fett den Widerstand und die Betriebstemperatur erhöhen kann.

3. Staub und Kontamination

SMT-Produktionsumgebungen können feinen Staub, Komponentenreste, getrocknetes Schmiermittel, Verpackungspartikel oder Wartungsrückstände enthalten.Verunreinigende Stoffe, die in den Lagerbereich gelangen, können die Streckenoberfläche beschädigen und ungewöhnliche Geräusche oder Vibrationen erzeugen..

4. Falsche Vorbelastung des Lagers

Winkellager sind empfindlich gegenüber Montage und Vorbelastung. Übermäßige Vorbelastung kann Hitze, Lärm und vorzeitigen Verschleiß verursachen. Unzureichende Vorbelastung kann eine axiale Bewegung verursachen.Verringerte Steifigkeit, oder eine instabile Achsposition.

5Fehlstellung.

Ein falsch ausgerichtetes Lagergehäuse, eine gebogene Welle, eine beschädigte Kugelschraube, eine ungleichmäßige Montageoberfläche oder ein falsch angezogener Knoten können eine abnormale Belastung des Lagers verursachen.Das Auswechseln des Lagers ohne Korrektur des Ausrichtungsproblems kann zu wiederholtem Versagen führen.

6. Unzulässige Installation

Druckkraft durch die Walzteile, Schlag mit einem Hammer, Verunreinigung während der Montage, falsche Montagerichtung,oder unkontrolliertes Spannmoment kann ein neues Lager beschädigen, bevor die Maschine wieder in Produktion geht.

7. Kollision oder Notstopp

Eine mechanische Kollision, ein plötzliches Achsstopp, ein übermäßiger Widerstand oder eine Verstopfung der Kugelschraube können die Stoßbelastung auf die Traglager übertragen.Schwingungen, oder später eine geringere Positionierungsgenauigkeit.

Häufige Symptome

Diese Symptome werden nicht ausschließlich durch das Lager verursacht.Vor dem Ersetzen sollte auch das Befestigungsgehäuse überprüft werden.

Die Lösung

Präzisionsersatz für die FUJI NXT Y-Achsen-Stützposition

Die Erneuerung des abgenutzten H4209W-Lagerns kann dazu beitragen, eine reibungslose Bewegung der Y-Achse wiederherzustellen, wenn bei der Inspektion bestätigt wird, dass das Lager beschädigt ist oder nicht mehr den erforderlichen Drehbedingungen entspricht.Ein korrektes Ersatzverfahren sollte die Identifizierung umfassen, Inspektion, Reinigung, Montage, Anpassung und Betriebsüberprüfung.

Empfohlene Ersatzmethode

Wichtige Hinweise zur Installation

• Schlagen Sie das Lager nicht direkt mit einem Metallhammer.
• Übertragen Sie keine Druckkraft durch die Kugeln.
• Halten Sie die Arbeitsbank, Werkzeuge, Schacht, Gehäuse und Lager sauber.
• Vermischen Sie ohne technische Bestätigung keine unübereinstimmenden Lagervorgaben.
• Die Montagerichtung eines Winkelberges darf nicht geändert werden.
• Nicht mit einem nicht spezifizierten Schmiermittel versehen.
• Verwenden Sie keine beschädigten Schlossknoten, Abstandsschalter, Halsbänder oder Halteelementen mehrmals.
• Überprüfen Sie, ob sich die Kugelschraube biegt, abnutzt, geschnitten oder abnormal widerstandsfähig ist.
• Überprüfen Sie die linearen Führungen, bevor Sie davon ausgehen, dass jedes Y-Achsenproblem durch das Lager verursacht wird.
• Befolgen Sie das Wartungshandbuch und die Sicherheitsverfahren am Standort.

Spezifikationen

Hauptproduktspezifikationen

In öffentlichen Lager- und Handelsreferenzen wird die 7001A-Dimensionsplattform mit einer Bohrung von 12 mm, einem Außendurchmesser von 28 mm und einer Breite von 8 mm bezeichnet.Verfügbare H4209W-Datensätze identifizieren das Bauteil auch als NSK-Lager für FUJI NXT-Geräte.

Überprüfungstabelle für Suffix

Die Suffixdeutung sollte nicht als einziges Kaufkriterium verwendet werden, sondern die vollständige Kennzeichnung, Lageranordnung, Maschinenkonfiguration und Montageunterlagen sollten zusammen überprüft werden.

Qualitätskontrolle

Kommende Inspektion

Jedes gelieferte Lager sollte vor dem Versand anhand der Bestellbedingungen überprüft werden.

• FUJI-Teilzahlvergleich.
• NSK-Modell und Suffixvergleich.
• Messung des Innendurchmessers.
• Außendurchmesser.
• Breitemessung.
• Überprüfung der Oberfläche und des Aussehens der Strecke.
• Korrosions- und Kontaminationsprüfung.
• Prüfung des Zustands der Verpackung.
• Manuelle Prüfung der Drehbedingungen.
• Überprüfung der Menge.
• Kennzeichnung und Chargenüberprüfung.
• Foto-Bestätigung auf Anfrage.

Überprüfung vor dem Versand

Anwendung

Anwendungsbereich der Hauptgeräte

Das Lager H4209W wird hauptsächlich als Präzisionsersatzlager für FUJI NXT SMT-Platziergeräte vermarktet.

Typische Anwendungsbereiche

Geeignete Käufer

• SMT-Elektronikhersteller.
• Produktionsanlagen für EMS.
• Benutzer von FUJI-Ausrüstung.
• SMT-Maschinenreparaturunternehmen.
• Werkstätten für den Wiederaufbau von Platzierungsmaschinen.
• Wartungsteams für industrielle Automatisierung.
• Händler von SMT-Ersatzteilen.
• Ausländische Dienstleister für Ausrüstung.
• Fabriktechnische Abteilungen.
• Präventive Wartungsteams.

Wie es funktioniert

Das Prinzip des Winkelkontaktlagers

Ein Winkel-Kontaktkugellager verwendet eine Streckengeometrie, die eine Kontaktlinie zwischen den Kugeln und Strecken in einem Winkel zur Radialebene erzeugt.Diese Konstruktion ermöglicht es dem Lager, Radiallast und Achslast gleichzeitig zu tragenNSK beschreibt Winkelkontaktkugellager als Produkte, die für die kombinierte Belastung geeignet sind, mit unterschiedlichen Konfigurationen, die je nach Achslastrichtung und erforderlicher Steifigkeit ausgewählt werden.

Funktion im Y-Achse-Mechanismus

Innerhalb einer Präzisionspositionierungsachse dreht der Servomotor die Kugelschraube. Die Kugelschraubenmutter wandelt die rotierende Bewegung in eine lineare Bewegung um, wodurch die Maschinenstruktur entlang der Y-Achse bewegt.

Das Trägerlager erfüllt mehrere wichtige Funktionen:

1. Es unterstützt das drehende Ende der Kugelschraube.
2. Es hilft, die axiale Verschiebung zu kontrollieren.
3. Es hält die Rotation ausgerichtet.
4. Es trägt zur Steifigkeit des Antriebssystems bei.
5. Es verringert unerwünschte Bewegungen während der Beschleunigung.
6. Es hilft dem Servosystem, eine konstante Positionierung zu erzeugen.
7. Es unterstützt eine wiederholbare Maschinenbewegung über kontinuierliche Zyklen.

Warum Steifheit wichtig ist

Bei einer schnellen Beschleunigung oder Verzögerung kann die axiale Kraft auf die Kugelschraubewirkung wirken.Diese Bewegung kann die Positionsstabilität reduzieren und eine inkonsistente mechanische Reaktion erzeugen.

Wenn die Lageranordnung, Vorbelastung, Schmierung, Wellenanpassung und Gehäuse korrekt sind, wird die Bewegung mit einem richtig ausgewählten und installierten Winkellager gesteuert.die Achse kann mit einer reibungsloseren Drehung und einer stabileren Positionierung betrieben werden.

Beziehung zu anderen Komponenten

Ein Lagerwechsel korrigiert keine beschädigte Kugelschraube, abgenutzte lineare Führung, lose Kupplung, defekten Motor oder falsche Servo-Einstellung.

Leistungsvorteile

1Stabile Achsenunterstützung

Das Lager trägt dazu bei, die rotierende Kugelschraube zu stabilisieren und unerwünschte Wellenbewegungen zu begrenzen.

2- Ein reibungsloses mechanisches Fahren.

Der richtige Rollkontakt reduziert die Reibung im Vergleich zu einer Schiebeunterstützung und fördert eine glattere Y-Achsenbewegung.

3. Steuerung der Achsposition

Die Winkelkontaktkonstruktion unterstützt die axiale Kraft und trägt dazu bei, die beabsichtigte Position der Kugelschraube zu erhalten.

4. Präzisionsbewegungsfähigkeit

Ein geeignetes Präzisionslager unterstützt die Wiederholbarkeitsanforderungen von SMT-Platzierungsgeräten.

5. Verringerte mechanische Vibrationen

Das Ersetzen eines abgenutzten oder beschädigten Lagers kann nachgewiesene lagerbedingte Schwingungen und Geräusche verringern.

6. Wartungseffizienz

Die Verwendung der korrekten H4209W- und NSK-Identifizierung verringert das Risiko, dass ein nicht verwandtes Standardlager bestellt wird.

7. Zuverlässigkeit der Produktion

Vorbeugender Austausch kann die Möglichkeit eines unerwarteten Achsausfalls durch fortschreitende Lagerschäden verringern.

8. Wiederherstellen der Kompatibilität

Das Bauteil eignet sich für Wartungsbetriebe, die FUJI NXT-Bewegungsbaugruppen umbauen oder restaurieren.

Vergleich mit einem Allzwecklager

Ein Lager mit denselben Abmessungen von 12 × 28 × 8 mm ist nicht automatisch ein akzeptabler Ersatz.und das Suffix können sich unterscheiden.

Wie man wählt

Schritt 1: Bestätigen Sie die FUJI-Teilnummer

Überprüfen Sie, ob in der Maschinenteilliste, im Servicedokument, in der entfernten Verpackung oder in der Wartungsunterlagen das erforderliche Bauteil als H4209W angegeben ist.

Schritt 2: Erfassen Sie die vollständige Bearing-Kennzeichnung

Nicht nur ¥7001. ¥ Fotografieren oder notieren Sie alle Zeichen, die auf dem Lager eingraviert sind, einschließlich Präfixe und Suffixe.

Zu den möglichen Markierungen in verfügbaren Referenzen gehören:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Da sich die vollständigen Nachschriftenaufzeichnungen zwischen den verfügbaren Listen und Teildokumenten unterscheiden, sollte die entfernte Lagerkennzeichnung als primäre Anschaffungsreferenz betrachtet werden.

Schritt 3: Überprüfen Sie die Abmessungen

Messen oder überprüfen:

• Innerer Durchmesser: 12 mm.
• Außendurchmesser: 28 mm.
• Breite: 8 mm.

Schritt 4: Bestätigen Sie die Ausrüstung

Nachstehende Angaben:

• Maschinenmarke.
• Maschinenreihe.
• Maschinelle Erzeugung.
• Modulnummer.
• Maschinenseriennummer.
• Position der Achse.
• Name der Versammlung.
• Vorhandene Teilnummer.

Schritt 5: Bestätigen Sie die Lageranordnung

Fragen Sie den Wartungstechniker, ob die Baugruppe:

• Eine Richtung.
• Zwei einzelne Lager.
• Ein übereinstimmendes Paar.
• Eine Rücken-zu-Rücken-Vereinbarung.
• Eine persönliche Vereinbarung.
• Feststeuerung.
• Schwebende Unterstützung.
• Spezifische Vorladung oder Abstandskonfiguration.

Schritt 6: Bestätigen Sie die erforderliche Bedingung

Zu den verfügbaren Lieferbedingungen gehören:

Der tatsächliche Zustand der gelieferten Ware muss im Angebot klar angegeben sein. “Original“, “neu“, “verwendet“ und “Ersatz“ dürfen niemals allein anhand der Modellnummer angenommen werden.

Schritt 7: Fotografieren

Zu den nützlichen Fotos gehören:

• Auf Lager graviert.
• Originalverpackung.
• FUJI-Teile-Etikett.
• Installierte Position.
• Ballschraubenstütze.
• Maschinenname.
• Beide Seiten entfernt.
• Abstand, Kragen und Schloss.

Schritt 8: Bestätigen der Menge

Auf einem Bauteildiagramm können zwei Lager H4209W in der entsprechenden Y-Achsenanlage abgebildet werden, jedoch sollte die Beschaffung nach dem genauen Modul und dem Wartungsumfang bestätigt werden.

Bestellinformationen

Bitte geben Sie folgende Angaben an, um ein schnelles und genaues Angebot zu erhalten:

Verpackung und Versand

Präzisionslager müssen während des Transports sorgfältig vor Aufprall, Feuchtigkeit, Staub und Korrosion geschützt werden.

Standardverpackungsprozess

1. Identifizierung bestätigt.
2. Das Lager ist in eine schützende Verpackung eingepackt.
3. Bei Bedarf wird ein feuchtigkeitsbeständiges Material hinzugefügt.
4. Das Produkt ist innerhalb der Verpackung vor Bewegung geschützt.
5. Das Außenetikett enthält die Teilnummer und Menge.
6. Die Verpackung wird in einen verstärkten Versandkarton verpackt.
7. Die Ausfuhrdokumentation wird entsprechend der Bestellung erstellt.

Verfügbare Versandmöglichkeiten

• DHL Express.
• FedEx-Express.
• UPS-Express.
• Luftfracht.
• Seefracht für konsolidierte Aufträge.
• Der vom Kunden benannte Spediteur.
• Kunden Kurierkonto.
• Kombinierte Lieferung mit anderen SMT-Ersatzteilen.

Aufbewahrungsempfehlungen

• Bewahren Sie das Lager bis zur Montage in der ursprünglichen Schutzverpackung auf.
• Bewahren Sie es in einem sauberen und trockenen Raum auf.
• Vermeiden Sie die Exposition gegenüber Kondens oder korrosiven Chemikalien.
• Verwenden Sie keine schweren Produkte auf die Lagerverpackung.
• Halten Sie das Produkt fern von Metallstaub und Bearbeitungsabfällen.
• Öffnen Sie die Verpackung nicht unnötig.
• Verwenden Sie während der Inspektion und Montage saubere Handschuhe.
• Das Inventar nach dem Empfangstag abwechseln.
• Überprüfen Sie den Zustand nach langfristiger Lagerung erneut.
• Vermeiden Sie den direkten Kontakt mit bloßen Händen mit Präzisionsoberflächen.

Häufig gestellte Fragen

F1: Ist H4209W das gleiche wie NSK 7001ATYNDBMP5?

H4209W ist die FUJI Ersatzteilreferenz, die häufig mit einem NSK 7001AT-Serie-Präzisionslager für NXT-Geräte in Verbindung gebracht wird.Während eine Teile-Liste 7001ATYDBC8P5 zeigtBitte bestätigen Sie die vollständige Markierung auf dem entfernten Lager vor der Bestellung.

F2: Welche Abmessungen hat das Lager H4209W?

Die häufig dokumentierten Abmessungen sind 12 mm Innen Durchmesser, 28 mm Außendurchmesser und 8 mm Breite.,Die Übereinstimmungsordnung, der Käfigtyp und die vorbelastungsbezogenen Suffixe müssen ebenfalls überprüft werden.

F3: Wo wird dieses Lager in einer FUJI NXT-Maschine verwendet?

Die verfügbaren NXT-Teilinformationen identifizieren H4209W als Lager in einer Y-Achsen-Kugelschraub-verwandten Baugruppe. Die genaue Montageposition kann je nach Modul- und Maschinenkonfiguration variieren,Daher sollten Käufer das Ausrüstungsmodell angeben., Modulnummer und Montagefoto.

F4: Kann ich stattdessen ein Standardlager 7001 verwenden?

Ein Standardlager mit denselben Abmessungen darf nicht automatisch eingebaut werden. Das ursprüngliche Lager kann eine spezifische Winkelkonstruktion, Präzisionsklasse, Käfig, interne Konfiguration,angepasste VereinbarungVergleichen Sie immer die vollständigen Anforderungsschrift und die Anwendungsanforderungen.

F5: Welche Informationen sind vor dem Angebot erforderlich?

Bitte senden Sie H4209W, die vollständige NSK-Lagermarkierung, die erforderliche Menge, das Maschinenmodell, die Maschinenserienummer, die installierte Position, den erforderlichen Zustand und klare Fotos.Diese Angaben ermöglichen es dem Lieferanten, die Vereinbarkeit zu überprüfen und Verzögerungen durch unvollständige Nachschlussinformationen zu vermeiden..

Kontakt mit uns

Suchen Sie das FUJI H4209W NSK 7001AT Präzisionslager für ein NXT-Y-Achsen-Wartungsprojekt?

Senden Sie uns die Lagermarkierung, das Maschinenmodell, die benötigte Menge, den bevorzugten Zustand und das Lieferziel.und Versandoption vor Angebot.

SMT PARTS SUPPLY LTD.Er stellt Ersatzteile für SMT-Maschinen, Zuführkomponenten, Lager, Motoren, Sensoren, Steuerplatten, Düsen, Filter und Wartungslösungen für Kunden aus der Elektronikindustrie weltweit bereit.

Wir unterstützen:

• Schnelle Teilnummer-Bestätigung.
• Produktbestätigung auf Fotobasis.
• Optionen für den Zustand von Neu- und Ersatz.
• Notfallwartungsanforderungen.
• Kleingesamt- und Chargenbestellungen.
• Kombinierte SMT-Ersatzteillieferungen.
• Internationale Expresslieferung.
• Technische Kommunikation vor dem Versand.
• Schutzverpackungen für die Ausfuhr.
• Langfristige Unterstützung bei der Beschaffung von Ersatzteilen

Für einen genauen Service bitteH4209W,7001ATYNDBMP5 oder die tatsächliche vollständige Kennzeichnung,12 × 28 × 8 mm, undFUJI NXT-Anwendung auf der Y-AchseSie haben sich bei Ihrer Untersuchung geäußert.
