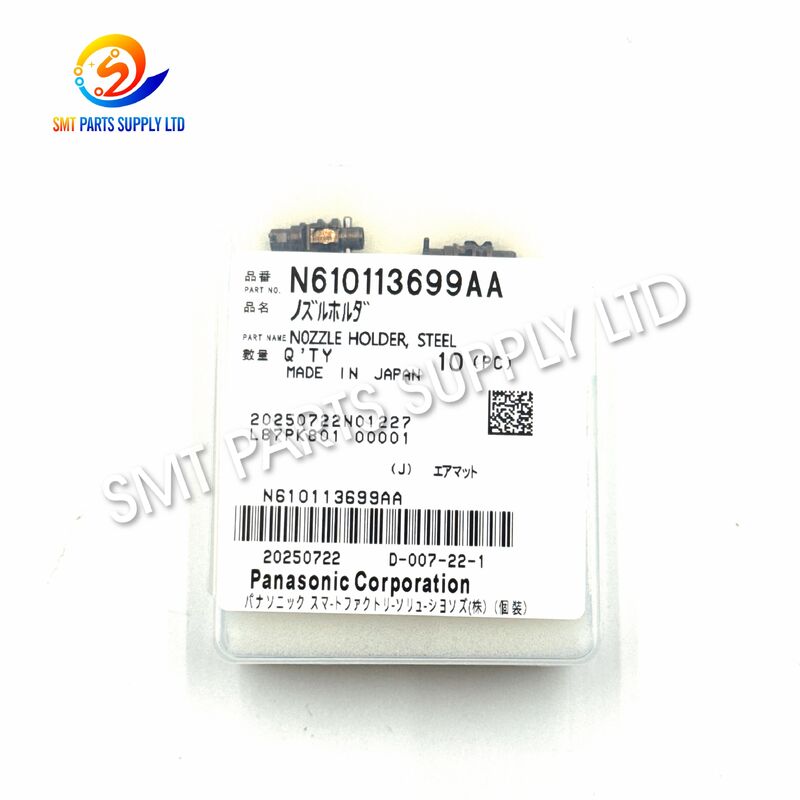

Panasonic N610113699AA Stahldüsenhalter für NPM H16-Kopf

Der Panasonic N610113699AA Stahldüsenhalter ist eine mechanische Präzisionskomponente, die in kompatiblen NPM-Hochgeschwindigkeits-Bestückkopfbaugruppen verwendet wird. Es bietet die mechanische Stütz- und Positionierungsschnittstelle, die für eine stabile Düseninstallation, Bewegung und Komponentenaufnahme erforderlich ist. Öffentlich verfügbare Produktreferenzen identifizieren dieses Teil üblicherweise als NPM H16- oder 16-Düsen-Kopfhalter, mit zusätzlichen Verweisen auf NPM-D3 und ausgewählte NPM-W- oder NPM-W2-16-Kopf-Konfigurationen. Die Maschinenkonfiguration muss vor der Bestellung immer überprüft werden.

Der aus Stahl für mechanische Festigkeit und Dimensionsstabilität gefertigte Halter ist für anspruchsvolle SMT-Produktionsumgebungen gedacht, in denen Bestückköpfe kontinuierlich mit hoher Geschwindigkeit arbeiten. Ein richtig angepasster Düsenhalter trägt dazu bei, die Düsenausrichtung, die kontrollierte vertikale Bewegung, die zuverlässige Vakuumaufnahme und die wiederholbare Platzierung der Komponenten aufrechtzuerhalten.

Der N610113699AA-Halter eignet sich für die vorbeugende Wartung, den Wiederaufbau des Bestückkopfes, den Austausch beschädigter Teile und die langfristige Ersatzteilhaltung. Es kann an SMT-Fabriken, EMS-Hersteller, Ausrüstungsserviceunternehmen, Maschinenumbauer und internationale Ersatzteilhändler geliefert werden.

Vor dem Versand sollten Kunden das Maschinenmodell, den Bestückkopftyp, die vollständige Teilenummer und klare Fotos der vorhandenen Komponente bereitstellen. Dieser Bestätigungsprozess verringert das Risiko, einen optisch ähnlichen, aber mechanisch unterschiedlichen Düsenhalter zu bestellen.

Öffentliche Auflistungen verknüpfen N610113699AA auch mit späteren Suffixreferenzen wie N610113699AB oder N610113699AC, während N210081891AB in einigen zugehörigen Halterbeschreibungen oder Kopfkomponentenlisten erscheint. Diese Nummern sollten ohne technische Bestätigung nicht automatisch als austauschbar behandelt werden.

Der Düsenhalter arbeitet in einem mechanischen Hochgeschwindigkeitssystem. Während der Produktion kann es zu ständiger vertikaler Bewegung, wiederholter Beschleunigung, Vibration, Kontaktdruck und Kontakt mit Flussmittelrückständen, Staub, Öl oder feinen Partikeln kommen. Selbst wenn die Bestückungsmaschine in Betrieb bleibt, kann eine allmähliche Abnutzung des Halters die Aufnahme- und Bestückungsstabilität beeinträchtigen.

Bei Dauerbetrieb kann es zu einem allmählichen Verschleiß der Kontakt-, Führungs- oder Stützflächen des Halters kommen. Kleine Maßänderungen können sich auf die Beziehung zwischen Düse, Schaft, Feder und umgebenden Kopfkomponenten auswirken.

Eine falsche Düseneinstellung, ein angehobenes Bauteil, eine beschädigte Zuführung, eine verzogene Leiterplatte, ein Programmierfehler oder eine versehentliche Kopfkollision können dazu führen, dass sich der Halter verbiegt oder beschädigt. Ein Teil kann äußerlich normal erscheinen, weist aber dennoch eine geringfügige Verformung auf, die die Bewegung beeinträchtigt.

Staub, Lotpastenpartikel, Klebereste oder eingetrocknetes Schmiermittel können in den Bewegungsmechanismus gelangen. Verunreinigungen erhöhen die Reibung und können eine reibungslose Bewegung des Halters verhindern.

Die Verwendung ungeeigneter Werkzeuge, übermäßiger Kraftaufwand, falsche Schmiermittel oder eine unsachgemäße Reinigungsmethode können zur Beschädigung von Präzisionsoberflächen führen. Ein Düsenhalter sollte niemals ohne ein genehmigtes technisches Verfahren poliert, geschliffen oder modifiziert werden.

Ähnliche Düsenhalter können geringfügige strukturelle Unterschiede aufweisen. Die Installation der falschen Version kann zu schlechter Passung, eingeschränktem Hub, ungewöhnlichen Geräuschen oder instabiler Düsenhaltung führen.

Hochvolumige SMT-Linien können mehrere Schichten lang ununterbrochen laufen. Wiederholte Bewegungen erhöhen schließlich die Möglichkeit von Ermüdung, Lockerheit, Oberflächenverschleiß oder Positionsschwankungen.

Nicht jeder Aufnahme- oder Platzierungsfehler wird durch den Düsenhalter verursacht. Düse, Schaft, Vakuumfilter, O-Ring, Feder, Sensor, Magnetventil, Kamerasystem, Feeder-Setup, PCB-Unterstützung und Maschinenkalibrierung sollten ebenfalls überprüft werden.

Durch den Austausch eines verschlissenen, deformierten, verschmutzten oder falsch montierten Düsenhalters kann die korrekte mechanische Schnittstelle zwischen Düse und Bestückkopf wiederhergestellt werden. Das Ziel besteht nicht einfach darin, eine neue Metallkomponente zu installieren, sondern darin, eine kontrollierte Bewegung, einen sicheren Düsenhalt und eine konstante Aufnahmehöhe wiederherzustellen.

Die empfohlene Lösung umfasst vier Phasen:

Überprüfen Sie die vollständige Teilenummer, die auf dem alten Halter oder der Maschinendokumentation aufgedruckt ist. Bestätigen Sie, ob die erforderliche Nummer N610113699AA oder eine andere Revision ist.

Untersuchen Sie den Düsenschaft, die Feder, die Dichtung, den Filter, die Klemme, den Vakuumpfad und die umgebenden Halterkomponenten. Der Einbau eines neuen Halters mit verschlissener Welle oder beschädigter Dichtung löst das ursprüngliche Problem möglicherweise nicht.

Verwenden Sie geeignete Werkzeuge und befolgen Sie die Anweisungen zur Gerätewartung. Vermeiden Sie seitlichen Druck, Stöße, gewaltsames Einführen oder nicht genehmigte Modifikationen.

Führen Sie nach der Installation Düsenbewegungstests, Vakuumprüfungen, Bestätigung der Düsenhöhe, Aufnahmetests, Sichterkennung und Probeplatzierung durch, bevor Sie die Maschine wieder in den vollen Produktionsbetrieb überführen.

Genaue Abmessungen, Toleranzen, Oberflächenbehandlung, kompatible Serienbereiche und Überarbeitungen der Bestückköpfe sind in der öffentlichen Dokumentation nicht durchgängig verfügbar. Käufer sollten dieses Produkt nicht nur nach Aussehen oder ungefähren Abmessungen auswählen. Die endgültige Kompatibilität sollte durch die vollständige Teilenummer und Maschineninformationen bestätigt werden.

Einige Handelsreferenzen beschreiben verwandte N610113699AB- oder N610113699AC-Versionen als etwa 10 × 20 mm große Stahlhalter; Dies sollte jedoch als Referenz und nicht als garantierte Maßangabe für jede Revision betrachtet werden.

Der Düsenhalter N610113699AA wird hauptsächlich in Geräten zur Bestückung elektronischer SMT-Komponenten verwendet. Seine Anwendung ist eng mit dem Hochgeschwindigkeits-Bestückkopfmechanismus verbunden, der für die Aufnahme von Bauteilen aus Zuführungen und deren Positionierung auf Leiterplatten verantwortlich ist.

Öffentliche Kataloge und Lieferantenreferenzen verbinden N610113699AA häufig mit NPM-16-Düsen- oder H16-Kopfanwendungen. Ein separater Teilekatalog ordnet es auch den 16-Kopf-Düsenhaltereinheiten NPM-W und NPM-W2 zu.

• Herstellung von Unterhaltungselektronik
• Montage von Automobilelektronik
• Industrielle Steuerungsplatinenfertigung
• Herstellung von Kommunikationsgeräten
• Montage von LED-Produkten
• Herstellung medizinischer Elektronik
• Herstellung von Computer- und Serverhardware
• Herstellung von Stromversorgungen und Wechselrichtern
• Unterstützungslinien für die Halbleiterverpackung
• EMS- und Auftragselektronikfertigung
• Unternehmen für die Wartung von SMT-Geräten
• Unternehmen für den Wiederaufbau gebrauchter SMT-Maschinen
• Händler für elektronische Ersatzteile
• Technische Schulungs- und Reparaturzentren

Ein SMT-Bestückkopf verwendet eine Düse, um elektronische Bauteile aus Bandzuführungen, Tabletts, Stäben oder anderen Bauteilversorgungssystemen aufzunehmen. Die Düse muss beim vertikalen Bewegen, Drehen, Anlegen von Vakuum und Platzieren von Bauteilen in einer präzisen mechanischen Position gehalten werden.

Der Düsenhalter ist Teil der mechanischen Struktur, die diesen Prozess unterstützt.

Die kompatible Düse wird in den Kopfmechanismus eingebaut. Der Halter trägt dazu bei, die richtige Beziehung zwischen der Düse und den umgebenden Kopfkomponenten aufrechtzuerhalten.

Beim Aufnehmen senkt der Kopf die Düse in Richtung des Bauteils. Der Halter muss eine kontrollierte Bewegung ohne ungewöhnliche Reibung oder Lockerheit ermöglichen oder unterstützen.

Durch das Düsensystem wird Vakuum angelegt. Eine stabile mechanische Positionierung trägt dazu bei, dass die Düse das Bauteil korrekt berührt und die Saugkraft aufrechterhält.

Nach der Abholung kann das Bauteil vom Bildverarbeitungssystem geprüft werden. Eine unregelmäßige Düsenposition kann die Komponentenzentrierung, die Rotationserkennung oder die Höhenkonsistenz beeinträchtigen.

Der Kopf bewegt sich zur programmierten Leiterplattenposition und platziert das Bauteil. Die genaue Positionierung des Halters trägt zu einer wiederholbaren Düsenbewegung und -platzierung bei.

Der Zyklus wird mit hoher Geschwindigkeit wiederholt. Der Halter muss über Tausende oder Millionen von Betriebszyklen hinweg eine stabile Leistung aufrechterhalten.

Der Austausch eines Halters sollte daher als Teil einer vollständigen Inspektion der Mechanik und des Vakuumsystems und nicht als isolierte Wartungsmaßnahme behandelt werden.

1. Bestätigen Sie das Maschinenmodell und das Kopfmodell.
2. Vergleichen Sie die neue Teilenummer mit der entfernten Komponente.
3. Überprüfen Sie die Halterung auf Rost, Schlagspuren, Kratzer oder Verformung.
4. Überprüfen Sie die passende Welle, Feder, Dichtung und Düse.
5. Reinigen Sie den Installationsbereich mit einer zugelassenen Wartungsmethode.
6. Bereiten Sie geeignetes Werkzeug und eine saubere Arbeitsfläche vor.
7. Notieren Sie sich vor der Demontage die ursprüngliche Montagerichtung.

1. Vermeiden Sie es, Präzisionsoberflächen unnötig zu berühren.
2. Wenden Sie keine übermäßige Kraft an.
3. Halten Sie den Halter beim Einsetzen gerade.
4. Installieren Sie die entsprechenden Federn und Dichtungen in der richtigen Richtung.
5. Bestätigen Sie die freie und reibungslose Bewegung.
6. Ziehen Sie die Befestigungselemente gemäß der Wartungsnorm fest.
7. Schleifen, biegen, polieren oder bohren Sie den Halter nicht.

1. Überprüfen Sie die Bewegung manuell, sofern zulässig.
2. Führen Sie das Diagnoseverfahren für den Maschinenkopf durch.
3. Überprüfen Sie den Ein- und Ausbau der Düse.
4. Überprüfen Sie die Stabilität des Vakuum-Pickups.
5. Bestätigen Sie die Höhe und Zentrierung der Düse.
6. Führen Sie eine Probeplatzierung mit niedriger Geschwindigkeit durch.
7. Überprüfen Sie platzierte Komponenten auf Versatz oder Beschädigungen.
8. Erhöhen Sie die Produktionsgeschwindigkeit schrittweise.
9. Überwachen Sie Alarme und erfassen Sie Fehlerdaten.
10. Notieren Sie das Wartungsdatum und die installierte Teilenummer.

Die Auswahl des richtigen Halters erfordert mehr als nur die Übereinstimmung mit dem allgemeinen Produktnamen. Verschiedene Bestückköpfe können Halter verwenden, die nahezu identisch aussehen, sich aber in Länge, Schnittstellengeometrie, Federanordnung, Bearbeitungsdetails, Oberflächenbehandlung oder Produktionsüberarbeitung unterscheiden.

Dies ist die Hauptnummer, die für den Stahldüsenhalter angefordert wird und häufig für die Verwendung von NPM H16- oder 16-Düsenköpfen verwendet wird.

Diese Suffixnummern erscheinen in Handels- und Versandreferenzen als spätere oder verwandte Stahlhalterrevisionen. Sie können Revisionsaktualisierungen, logistische Nummerierungen oder kompatible Produktionsversionen darstellen. Die Austauschbarkeit muss vor dem Versand bestätigt werden.

Diese Nummer erscheint in einigen Produkttiteln und kompatiblen Kopfkomponentenlisten zusammen mit N610113699AA. Sie sollte als zugehörige oder referenzierte Nummer behandelt werden, bis die Maschinendokumentation ihre genaue Beziehung bestätigt.

Bitte geben Sie beim Absenden einer Anfrage folgende Informationen an:

• Erforderliche Teilenummer: N610113699AA
• Maschinenmodell:
• Platzierungskopfmodell:
• Seriennummer der Maschine:
• Erforderliche Bedingung:
• Benötigte Menge:
• Foto des Altteils:
• Zielland:
• Gewünschter Liefertermin:

Dieses Format ermöglicht es dem Lieferanten, Kompatibilität, Lagerbestand, Preis, Verpackung und Versandoptionen effizient zu prüfen.

Im Angebot sollte der angebotene Zustand klar dargelegt werden. Produktfotos, Verpackung, Garantiebedingungen und Testumfang sollten vor dem Kauf überprüft werden.

Präzisions-SMT-Kopfkomponenten sollten sorgfältig verpackt werden, um Kollisionen, Feuchtigkeit, Staub und Oberflächenschäden während des Transports zu vermeiden.

1. Saubere Sichtprüfung.
2. Einzelne Schutztasche oder kleine Box.
3. Anti-Schlag-Dämpfungsmaterial.
4. Identifikationsetikett mit der Teilenummer.
5. Mengenbestätigung.
6. Starker Exportkarton.
7. Äußeres Versandetikett.
8. Bei Bedarf vor dem Versand fotografieren.

Kunden sollten vor dem Versand eine vollständige Lieferadresse, Kontaktperson, Telefonnummer, Postleitzahl und Informationen zum Importeur angeben.

Um den Zustand des Stahldüsenhalters zu erhalten:

• Lagern Sie das Teil in einem sauberen und trockenen Raum.
• Bewahren Sie es bis zur Installation in der Schutzverpackung auf.
• Vermeiden Sie hohe Luftfeuchtigkeit und ätzende Chemikalien.
• Vermeiden Sie den Kontakt mit Staub, Lotpaste, Klebstoff und Metallpartikeln.
• Stapeln Sie keine schweren Produkte auf dem Halter.
• Vermeiden Sie direkte Stöße oder Stürze.
• Verwenden Sie beim Umgang mit Präzisionsoberflächen saubere Handschuhe.
• Trennen Sie Neuteile von ausgebauten oder beschädigten Bauteilen.
• Bewahren Sie das Kennzeichnungsetikett beim Produkt auf.
• Wenden Sie die Bestandskontrolle auf ältere Ersatzteile an.
• Überprüfen Sie den Langzeitbestand vor der Installation.

Die Wartungshäufigkeit sollte sich an der Maschinennutzung, der Produktionsumgebung, der Platzierungsgeschwindigkeit, dem Komponententyp und dem Serviceverfahren des Geräteherstellers orientieren.

Teilenummer, Maschinenmodell, Bestückkopf und Fotobestätigung tragen dazu bei, Fehlbestellungen zu reduzieren.

Einzelstück- oder Kleinmengenanfragen können bei dringendem Reparaturbedarf, vorbehaltlich der aktuellen Lieferbedingungen, unterstützt werden.

Der Düsenhalter kann zusammen mit Düsen, Wellen, Filtern, Federn, Sensoren, Ventilen, Zuführungen, Motoren, Riemen, Zylindern, Platinen und anderen SMT-Ersatzteilen versendet werden.

Exportverpackung, Handelsrechnungen, Packlisten und gängige internationale Versandmethoden können je nach Bestellanforderungen vereinbart werden.

Die Bereitstellung vollständiger Informationen zu Beginn ermöglicht eine schnellere Prüfung von Verfügbarkeit, Preis, Zustand und Lieferzeit.

Stammkunden können eine Ersatzteilliste basierend auf Maschinenmodellen, Produktionslinienmengen, Fehlerhistorie und vorbeugenden Wartungsplänen erstellen.

Bevor Sie eine Bestellung aufgeben, bestätigen Sie bitte:

Der Düsenhalter N610113699AA aus Stahl wird üblicherweise für NPM H16- oder 16-Düsen-Bestückkopfanwendungen verwendet. Einige Produktkataloge verknüpfen es auch mit NPM-D3 und ausgewählten NPM-W- oder NPM-W2-16-Kopf-Konfigurationen. Da ein Maschinenmodell möglicherweise unterschiedliche Kopfversionen verwendet, bestätigen Sie bitte vor der Bestellung das installierte Kopfmodell und die alte Teilenummer.

Die Suffixe AB und AC erscheinen in öffentlichen Handelsreferenzen als überarbeitete oder verwandte Düsenhalternummern aus Stahl. Eine Suffixänderung kann jedoch auf eine technische, produktionstechnische oder logistische Überarbeitung hinweisen. Bitte geben Sie das Etikett des Altteils, das Maschinenmodell, den Bestückkopftyp und Fotos an, damit vor dem Versand die Kompatibilität überprüft werden kann.

N210081891AB erscheint zusammen mit N610113699AA in einigen Lieferantentiteln und Kopfkomponentenlisten, aber die genaue Beziehung ist in öffentlichen Informationen nicht einheitlich definiert. Dabei kann es sich um eine zugehörige Komponente, eine Baugruppenreferenz oder einen Querverweis handeln. Ohne Prüfung der Maschinendokumentation oder des physischen Teils sollten die beiden Nummern nicht als identisch betrachtet werden.

Bitte senden Sie die vollständige Teilenummer, das Maschinenmodell, das Bestückkopfmodell, den erforderlichen Zustand, die Menge, das Zielland und klare Fotos des vorhandenen Halters. Geben Sie bei dringenden Bestellungen auch das erforderliche Lieferdatum an und geben Sie an, ob alternative Bedingungen oder bestätigte Änderungen akzeptabel sind.

Ein beschädigter Halter kann zu einer instabilen Düsenbewegung, Aufnahmefehlern, herunterfallenden Bauteilen oder Platzierungsabweichungen führen. Ähnliche Probleme können jedoch auch durch Düse, Schaft, Filter, Feder, Vakuumdichtung, Magnetventil, Zuführung, Kamera oder Kalibrierung verursacht werden. Vor dem Austausch von Teilen wird eine vollständige Kopfinspektion empfohlen.

Suchen Sie den Panasonic N610113699AA Stahldüsenhalter oder andere SMT-Bestückkopf-Ersatzteile?

Senden Sie uns Ihr Maschinenmodell, Ihr Kopfmodell, die erforderliche Teilenummer, die Menge, den Produktzustand und Fotos von Altteilen. Unser Vertriebsteam prüft die Verfügbarkeit und erstellt ein Angebot, einen Lieferplan, Verpackungsdetails und Versandoptionen.

Für eine schnellere Angebotserstellung verwenden Sie bitte den Anfragetitel:

Anfrage für Panasonic N610113699AA Stahldüsenhalter

Bitte beifügen:

• Maschinenmodell
• Platzierungskopfmodell
• Benötigte Menge
• Erforderlicher Zustand
• Alte Fotos
• Zielland
• Voraussichtlicher Liefertermin
