Yamaha KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT-Magnetventil

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W SMT-Solenoidventil

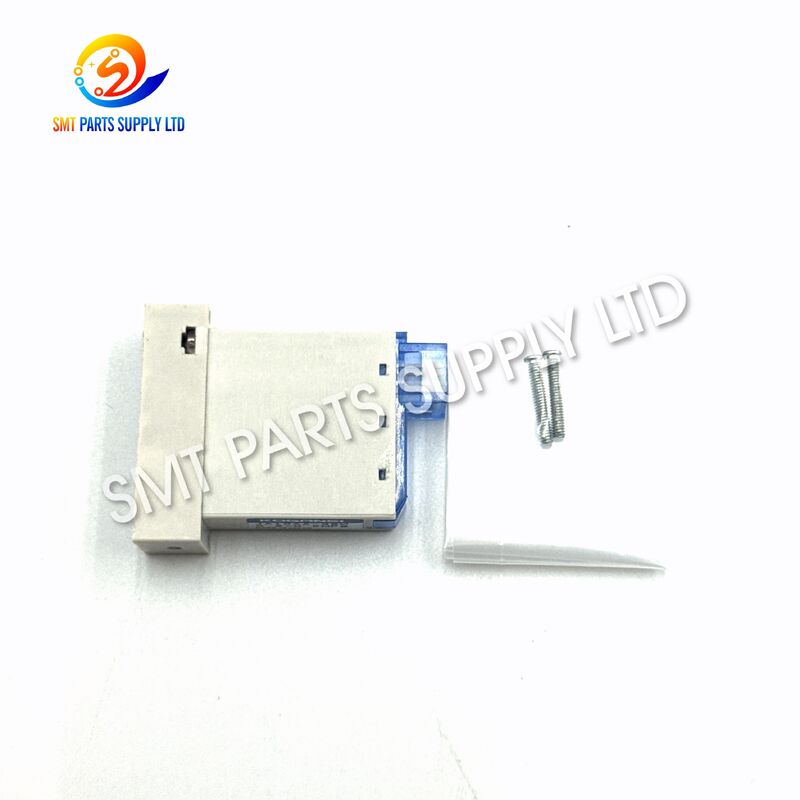

Das YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W ist ein kompaktes pneumatisches Magnetventil, das für die Luftschaltung in einem SMT-Pick-and-Place-Maschinenkopf oder einer verwandten pneumatischen Baugruppe entwickelt wurde. Die genaue Teilenummer KHY-M7153-101 ist hauptsächlich mit YS24-Geräten verbunden, während eng verwandte Referenzen KHY-M7153-10 und KHY-M7153-10X auch in Ventilapplikationen für YG12-, YS12-, YS24-, YG12F- und YS12F-Maschinen zu finden sind. Die genaue Kompatibilität sollte immer anhand des installierten Ventiletiketts, der Maschinenrevision, der Verteileranordnung und der Steckverbinderkonfiguration bestätigt werden.

Installiert in einer Hochgeschwindigkeits-Bestückungsmaschine hilft das Ventil beim Umschalten des pneumatischen Luftstroms, der für die Vakuumgenerierung, Vakuumfreigabe, Blasen oder andere Bestückungskopfoperationen erforderlich ist. Sein kompakter Körper eignet sich für begrenzte Einbauräume, während die schnelle elektrische-pneumatische Reaktion wiederholte Komponentenaufnahme- und Bestückungszyklen unterstützt. Es eignet sich für vorbeugende Wartung, Reparatur von Kopfaggregaten, pneumatische Fehlerbehebung und den Austausch eines beschädigten oder langsam schaltenden Ventils.

Produktidentifikation

Ursache

Ein SMT-Magnetventil arbeitet wiederholt während der Komponentenaufnahme, des Transports, der Ausrichtung, der Bestückung und der Freigabe. Da es eine große Anzahl von Schaltzyklen durchführt, kann die Ventilleistung aufgrund von internem Verschleiß, Kontamination, elektrischem Ausfall oder Leckagen an anderer Stelle im pneumatischen Kreislauf allmählich abnehmen.

Ein Maschinenalarm bedeutet nicht immer, dass das Ventil selbst ausgefallen ist. Der Luftfilter, der Vakuumgenerator, die Schläuche, die Düse, die Verteilerdichtung, der Steckverbinder, die Verkabelung und das Steuersignal sollten ebenfalls vor dem Austausch überprüft werden.

Häufige Probleme und mögliche Ursachen

Warum die Ventilleistung abnehmen kann

Lösung

Der Austausch eines fehlerhaften KHY-M7153-101 Ventils durch eine korrekt passende JA10AA-36W Einheit kann helfen, die vorgesehene pneumatische Schaltfunktion des Luftkreislaufs des Bestückungskopfes wiederherzustellen.

Ein richtig ausgewähltes Ersatzteil kann helfen, die Vakuumreaktion, die Stabilität der Komponentenaufnahme, die Freigabezeit und die Konsistenz des Maschinenbetriebs zu verbessern. Der Austausch sollte jedoch erst nach Überprüfung des gesamten pneumatischen und elektrischen Kreislaufs erfolgen.

Empfohlener Prozess zur Fehlerbehebung und zum Austausch

Betriebliche Vorteile

Spezifikationen

Maschinenspezifische Produktspezifikationen

KOGANEI JA-Serie Referenzdaten

KOGANEI beschreibt die JA-Serie als eine dünne, kompakte Magnetventilplattform mit einer Ventilbreite von ca. 10,5 mm. Die Serie unterstützt verschiedene pneumatische Konfigurationen, darunter Zwei-Wege-, Drei-Wege-, Fünf-Wege- und Tandem-Drei-Wege-Anordnungen. Die genaue Spezifikation von JA10AA-36W muss noch vom installierten Produkt bestätigt werden, da maschinenspezifische Suffixe kundenspezifische elektrische oder Montageanforderungen darstellen können.

Die obigen Werte sind JA-Serien-Katalogreferenzen und keine Garantie für jedes kundenspezifische JA10AA-36W Maschinenventil. Die endgültige Auswahl muss auf der vollständigen Kennzeichnung des alten Ventils und der Maschinenkonfiguration basieren. Offizielle JA-Serien-Kataloginformationen listen Luft als Medium, interne Pilotbetätigung, einen Betriebsdruckbereich von 0,2–0,7 MPa, eine Standardspannung von DC24V und mehrere Anschlusskonfigurationen.

Wichtiger Hinweis zur Modellnummer

Die Zeichen “36W” in JA10AA-36W sollten als Teil der vollständigen Ventilmodellbezeichnung behandelt werden. Sie sollten nicht automatisch als eine elektrische Leistung von 36 Watt interpretiert werden.

Vor der Installation bestätigen:

Anwendung

Das KHY-M7153-101 JA10AA-36W Magnetventil wird in einem pneumatischen System einer SMT-Maschine verwendet, bei dem ein elektrisches Steuersignal Druckluft schnell zwischen verschiedenen pneumatischen Wegen umschalten muss.

Primäre Anwendungsbereiche

Maschinenkompatibilitätsleitfaden

Die genaue Referenz KHY-M7153-101 wurde speziell als YS24-Ventil aufgeführt, während JA10AA-36W Ventile mit den Referenzen KHY-M7153-10 oder KHY-M7153-10X auch für mehrere YG- und YS-Maschinenmodelle vermarktet werden. Die sicherste Bestellmethode ist, die vollständige Teilenummer und ein Foto des alten Ventils abzugleichen, anstatt sich nur auf die Maschinenfamilie zu verlassen.

Geeignete Käufer

Funktionsweise

Ein Magnetventil wandelt einen elektrischen Steuerbefehl in eine pneumatische Umschaltung um. Innerhalb einer SMT-Bestückungsmaschine sendet die Steuerung ein Spannungssignal, wenn ein Vakuum-, Freigabe-, Blas- oder anderer Luftbetrieb erforderlich ist.

Betriebsablauf

Die JA-Serie umfasst verschiedene Anschluss- und Positionierungsanordnungen. Daher muss die interne Luftstromlogik des Ersatzventils mit der Originaleinheit übereinstimmen. Ein Ventil mit ähnlicher äußerer Größe, aber anderer interner Funktion funktioniert möglicherweise nicht korrekt mit der Maschine.

Beziehung zum SMT-Kopf-System

Auswahlhilfe

Die richtige Ventilauswahl ist unerlässlich, da verschiedene KHY-M7153-Versionen ähnliche Gehäuse, aber unterschiedliche Maschinenanwendungen, Spulenspezifikationen, Steckverbinder oder pneumatische Funktionen haben können.

Auswahlliste

Nicht nur nach Aussehen auswählen

Zwei Ventile können fast identisch aussehen, aber unterschiedliche Eigenschaften haben:

Informationen für ein genaues Angebot

Bitte geben Sie die folgenden Informationen an, wenn Sie eine Anfrage senden:

Installationsanleitung

Die Installation sollte von qualifiziertem Wartungspersonal durchgeführt werden, nachdem die Anlage gestoppt, isoliert und drucklos gemacht wurde.

Installationsverfahren

Wartungsempfehlungen

Qualitäts- und Bestellbestätigung

Um falsche Bestellungen zu reduzieren, sollte das Ventil anhand der Maschinen- und pneumatischen Komponentenidentifikation überprüft werden.

Vorversandbestätigung

Empfohlene Strategie für Ersatzteile

Für Fabriken, die mehrere Maschinen desselben Modells verwenden, kann die Bevorratung einer kleinen Menge bestätigter Ventile die Wartezeit bei einem unerwarteten pneumatischen Ausfall verkürzen. Die empfohlene Lagerhaltungsmenge sollte auf der Anzahl der Maschinen, den Produktionsstunden, der historischen Ausfallhäufigkeit, der Lieferzeit des Lieferanten und der Bedeutung der Produktionslinie basieren.

FAQ

1. Ist KHY-M7153-101 dasselbe wie KHY-M7153-10 oder KHY-M7153-10X?

Diese Referenzen gehören zu einer eng verwandten Ventilfamilie, sollten aber nicht automatisch als vollständig austauschbar behandelt werden. Bestätigen Sie die vollständige Ventilmarkierung, das Maschinenmodell, den Steckverbinder, die Verteilerposition, die Spulenspezifikation und die pneumatische Anschlussanordnung. Ein Foto des installierten Ventils wird vor der Bestellung dringend empfohlen.

2. Welche SMT-Maschine verwendet das Ventil KHY-M7153-101 JA10AA-36W?

KHY-M7153-101 ist hauptsächlich mit der YS24 SMT Pick-and-Place-Maschine verbunden. Verwandte KHY-M7153-10 und KHY-M7153-10X JA10AA-36W Referenzen können auch in YG12, YS12, YS24, YG12F und YS12F Anwendungen vorkommen, aber die genaue Kompatibilität muss bestätigt werden.

3. Bedeutet “36W”, dass das Ventil 36 Watt verbraucht?

Aus dem Suffix “36W” allein kann keine Schlussfolgerung über den Stromverbrauch gezogen werden. Es ist Teil der vollständigen Modellbezeichnung JA10AA-36W. Bestätigen Sie die tatsächliche Nennspannung und elektrische Spezifikation vom ursprünglichen Ventiletikett, der Maschinenzeichnung oder der genehmigten technischen Dokumentation vor der Installation.

4. Kann dieses Ventil Probleme mit niedrigem Vakuum oder Aufnahmefehlern lösen?

Es kann das Problem lösen, wenn das ursprüngliche Ventil interne Leckagen, langsame Schaltung, Kontamination, Spulenausfall oder instabilen Betrieb aufweist. Ein niedriges Vakuum kann jedoch auch durch eine verstopfte Düse, einen verschlissenen Filter, beschädigte Schläuche, eine undichte Dichtung, einen schwachen Auswerfer, eine falsche Aufnahmehöhe oder ein Sensorproblem verursacht werden.

5. Welche Informationen sollten vor Erhalt eines Angebots bereitgestellt werden?

Bitte senden Sie das Maschinenmodell, die Seriennummer, die Teilenummer KHY-M7153-101, die Ventilmarkierung JA10AA-36W, die benötigte Menge, den gewünschten Lieferzustand, das Zielland und klare Fotos des alten Ventiletiketts, des Steckverbinders, der Kabelführung, der Verteilerfläche und der Installationsposition.

Kontaktieren Sie uns

Für Preise, Verfügbarkeit, Kompatibilitätsbestätigung und internationale Lieferung senden Sie bitte Ihre Maschineninformationen und Fotos des alten Ventils mit Ihrer Anfrage.

Für schnellere Bestätigung, fügen Sie hinzu:

Maschinenmodell + Maschinenseriennummer + Teilenummer + Ventilmodell + Menge + Lieferland
