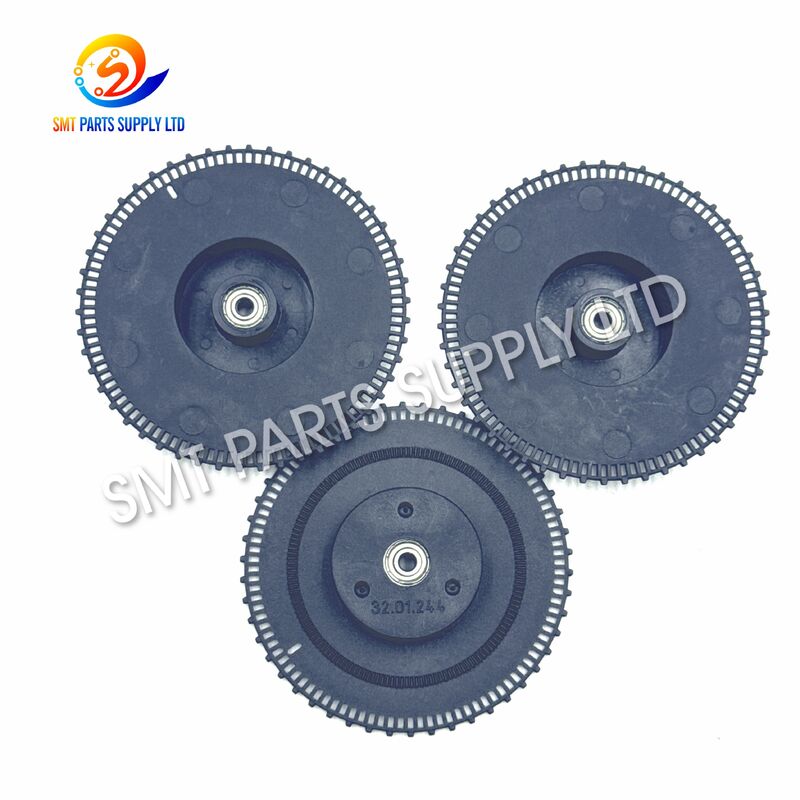

4022 516 12300/402251612300 Zählerrad für die Versammlung ITF2

Das 4022 516 12300 Schaltrad, auch bezeichnet als 402251612300, ist eine mechanische Feeder-Komponente, die für den Bandvorschubmechanismus kompatibler Assembleon ITF2 SMT-Feeder entwickelt wurde. Während des Feeder-Betriebs greifen die Zähne des Schaltrads in die regelmäßig angeordneten Perforationslöcher entlang des Gurts ein und wandeln die Antriebsbewegung des Feeders in einen kontrollierten Bandvorschub um. Diese gesteuerte Bewegung ermöglicht es, jede Bauteiltasche präzise zur programmierten Abholposition vorzuschieben.

Da das Schaltrad während der gesamten SMT-Fertigung kontinuierlich arbeitet, können Zahnverschleiß, Verschmutzung, Verformung oder mechanische Fehlausrichtung letztendlich den Bandvorschub beeinträchtigen. Der Austausch eines nachweislich verschlissenen Schaltrads trägt dazu bei, den reibungslosen Bandtransport wiederherzustellen, ohne dass der komplette Feeder ersetzt werden muss.

Diese Komponente eignet sich für SMT-Fertigungsbetriebe, Feeder-Reparaturwerkstätten, Instandhaltungsabteilungen, Maschinenüberholer und Ersatzteildistributoren, die ITF2-Feedersysteme warten. Für eine präzise Bestellung sollten Kunden 4022 516 12300 / 402251612300, Feeder-Breite, Stückzahl sowie Feeder-Identifikationsdaten angeben.

Ein Schaltrad ist ein aktives mechanisches Funktionselement und kein passives Feeder-Zubehör. Seine Zähne greifen bei jedem Vorschubschritt des Feeders wiederholt in die Transportperforationen des Gurts ein.

Im langfristigen Produktionseinsatz kommt es daher zu schleichendem Verschleiß.

Häufige Ursachen sind:

Ein inspektionsbedürftiger Feeder kann folgende Anzeichen aufweisen:

• Unregelmäßiger Trägergurtvorschub
• Bandrutschen während des Vorschubtakts
• Beschädigte Gurtperforationslöcher
• Wiederholte Abweichungen der Abholposition
• Instabile Bauteilbereitstellung
• Ungewöhnlicher Widerstand beim Bandtransport
• Sporadisch auftretende Feeder-Fehlermeldungen
• Sichtbare Beschädigungen an den Schaltradzähnen
• Übermäßiger Verschleiß im Bereich des Vorschubmechanismus

Diese Symptome bedeuten nicht zwangsläufig, dass das Schaltrad defekt ist. Der gesamte Feeder-Mechanismus sollte überprüft werden, da Motoren, Wellen, Sensoren, Führungen, Controller und fehlerhafte Rüstbedingungen ähnliche Probleme verursachen können.

Wenn die Inspektion bestätigt, dass das vorhandene Schaltrad abgenutzte oder beschädigte Eingriffsflächen aufweist, kann der Austausch durch das korrekte Bauteil 4022 516 12300 / 402251612300 die mechanische Schnittstelle zwischen Feeder-Antrieb und Trägergurt wiederherstellen.

Ein empfohlener Wartungsablauf ist:

Überprüfen Sie, ob der Gurt korrekt eingefädelt ist und ob seine Perforationslöcher unbeschädigt sind.

Achten Sie auf:

• Abgerundete Zähne
• Ausgebrochene Zähne
• Ungleichmäßigen Zahnverschleiß
• Verschmutzung
• Mechanische Verformungen
• Übermäßiges Spiel
• Fehlausrichtung

Das Schaltrad arbeitet als Teil eines Gesamtsystems. Überprüfen Sie die zugehörigen Komponenten:

• Hauptwelle
• Feeder-Motor
• Schaltradsensor
• Gurtführung
• Gurtandruckabdeckung
• Antriebsmechanismus
• Controller
• Mechanische Befestigungspunkte

Installieren Sie das passende Ersatzteil gemäß den entsprechenden Feeder-Wartungsvorschriften.

Führen Sie mehrere Vorschubzyklen durch, bevor der Feeder wieder in die Fertigungslinie übergeben wird.

Stellen Sie sicher, dass die Bauteiltaschen gleichmäßig getaktet werden und die Bauteile die vorgesehene Pick-up-Position präzise erreichen.

Dieser gezielte Wartungsansatz vermeidet den unnötigen Austausch des kompletten Feeders, wenn der Fehler auf den Vorschubmechanismus begrenzt ist.

ITF2-Feeder sind für verschiedene Gurtbreiten erhältlich. Die Bestimmung der korrekten Feeder-Version ist wichtig für die Ermittlung des passenden Ersatzteilbedarfs.

Kompatibilitätshinweis: Die Tabelle listet Ausführungen der ITF2-Feeder-Familie auf. Die genaue Eignung der Teilenummer 4022 516 12300 sollte vor der Bestellung anhand der Feeder-Konfiguration und des vorhandenen Bauteils abgeglichen werden.

Bei der Diagnose eines Vorschubfehlers sollten mehrere relevante Feeder-Komponenten überprüft werden.

Diese Übersicht ist besonders für Feeder-Reparaturbetriebe hilfreich, da ein Taktungsfehler mehrere mechanische oder elektronische Komponenten betreffen kann.

Das Schaltrad eignet sich für die Instandhaltung kompatibler ITF2-Gurtfeeder in automatisierten Leiterplattenbestückungslinien.

Ein einwandfrei funktionierender Bandvorschub gewährleistet:

• Präzisen Trägergurttransport
• Gleichbleibende Bauteilbereitstellung
• Stabile Feeder-Taktzyklen
• Zuverlässige Vorbereitung zur Bauteilabholung

Spezialisierte Reparaturdienstleister nutzen dieses Ersatzteil bei der Generalüberholung von Feedern mit festgestelltem Schaltradverschleiß.

Durch die gezielte Reparatur der betroffenen Vorschubkomponenten anstelle des Austauschs kompletter Feeder-Baugruppen lassen sich Instandhaltungskosten deutlich senken.

Betriebe mit einer hohen Feeder-Dichte halten stark beanspruchte mechanische Komponenten häufig auf Lager.

Ein Schaltrad kann zusammen mit folgenden Teilen bevorratet werden:

• Gurtführungen
• Motoren
• Sensoren
• Wellen
• Controllern
• Abdeckungen
• Antriebsteilen

Dies ermöglicht Instandhaltungsteams schnelle Reaktionszeiten bei festgestelltem Feeder-Verschleiß.

Gebrauchte Feeder erfordern vor dem erneuten Einsatz in der Produktion eine gründliche Prüfung.

Die Schaltradbaugruppe sollte auf Verschleiß, Verschmutzung, Zahnschäden und Rundlaufstabilität kontrolliert werden.

Bei Bedarf ist der Austausch verschlissener Schaltrad-Komponenten ein fester Bestandteil des Refurbishment-Prozesses.

Das Bauteil unterstützt die Feeder-Instandhaltung in folgenden Bereichen:

Die Bauteilrolle wird in den Feeder geladen und der Trägergurt entlang des vorgesehenen Bandkanals geführt.

Die Zähne des Schaltrads richten sich präzise auf die Perforationslöcher des Trägergurts aus.

Das Schaltrad stellt einen formschlüssigen mechanischen Eingriff mit dem Trägergurt her.

Dies ist essenziell, da der Feeder das Band um eine exakt definierte Schrittweite vorschieben muss, anstatt sich allein auf Reibung zu verlassen.

Erteilt das System dem Feeder einen Vorschubbefehl, versetzt der Antriebsmechanismus das Schaltrad in Drehung.

Das drehende Schaltrad transportiert den Gurt präzise durch die Bandführung.

Dadurch bewegt sich die nächste Bauteiltasche exakt in den Abholbereich.

Nach Abschluss des Taktschritts ist das nächste elektronische Bauteil optimal für die Pick-up-Düse des Bestückungsautomaten positioniert.

Dieser Prozess läuft während der Produktion kontinuierlich ab:

Vorschubbefehl → Schaltraddrehung → Bandtaktung → Bauteilbereitstellung → Abholung

Da im Fertigungsbetrieb zigtausende Taktzyklen ablaufen, ist höchste mechanische Präzision und Wiederholgenauigkeit unerlässlich.

Das Schaltrad setzt Bauteile nicht direkt ab. Seine Kernfunktion besteht darin, den präzisen Vorschub des Trägergurts im Feeder zu steuern, was indirekt die wiederholgenaue Bereitstellung der Bauteile an der Abholposition sichert.

Prüfen Sie auf:

4022 516 12300

oder das kompakte Format:

402251612300

Beide Schreibweisen beziehen sich auf dieselbe Artikelidentifikation.

Stellen Sie sicher, dass Ihr Feeder zur ITF2-Feeder-Familie gehört.

Komponenten anderer Feeder-Generationen können ähnlich aussehen, sind jedoch meist nicht kompatibel.

Geben Sie an, um welche Feeder-Breite es sich handelt:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

Dies hilft dem Lieferanten, die genaue Feeder-Konfiguration zu validieren.

Ein deutliches Foto des Feeder-Typenschilds wird empfohlen.

Es dient der Überprüfung von:

• Feeder-Serie
• Feeder-Breite
• Artikelreferenz
• Revisionsstand
• Konfiguration

Für maximale Passgenauigkeit empfiehlt es sich, Fotos bereitzustellen von:

• Vorderseite
• Rückseite
• Zahnprofil
• Wellenaufnahme
• Eingebautem Zustand

Tauschen Sie das Schaltrad nicht vorschnell nur aufgrund eines Vorschubfehlers aus.

Prüfen Sie vorab das gesamte Bandvorschubsystem.

Die klaren Referenzen 4022 516 12300 und 402251612300 vereinfachen Beschaffung und Lagerdisposition.

Ideal zur Wiederherstellung der Vorschubfunktion, ohne direkt den kompletten ITF2-Feeder austauschen zu müssen.

Optimal für Feeder-Reparaturwerkstätten, Instandhaltungsteams in der SMT-Fertigung und Ersatzteillager.

Der exakte Eingriff des Schaltrads gewährleistet einen kontrollierten Trägergurttransport zur Abholposition.

Käufer können Teilenummer, Feeder-Breite, Stückzahl und Fotos zur Kompatibilitätsprüfung vor dem Versand übermitteln.

Typische Prüfschritte umfassen:

1. Optische Sichtprüfung des Produkts
2. Zustandsprüfung der Schaltradzähne
3. Abgleich der Teilenummer
4. Maßprüfung, soweit anwendbar
5. Mengenprüfung
6. Kontrolle der transportsicheren Verpackung

Kunden, die ein bestehendes Schaltrad ersetzen, wird empfohlen, vor der Bestellbestätigung Fotos des ausgebauten Bauteils zu senden.

Das Schaltrad greift in die Perforationslöcher des Trägergurts ein und überträgt die Antriebskraft des Feeders in einen präzisen Bandvorschub. So wird die nächste Bauteiltasche exakt zur Abholposition des Bestückungsautomaten transportiert.

Ja. 402251612300 ist das zusammenhängende Zahlenformat, während 4022 516 12300 die formatierte Schreibweise ist, wie sie häufig in Ersatzteildokumentationen verwendet wird.

Nein. Dieses Angebot bezieht sich ausschließlich auf das Schaltrad als Ersatzteil. Ein kompletter Feeder umfasst Motoren, Sensoren, Steuerungen, Gurtführungen, Abdeckungen und weitere mechanische Baugruppen.

Geben Sie die Teilenummer, die ITF2-Feeder-Breite, das Typenschild des Feeders, die gewünschte Stückzahl und idealerweise Fotos des bisherigen Schaltrads an. Diese Angaben ermöglichen eine präzise Konfigurationsprüfung.

Ein Austausch empfiehlt sich, wenn bei der Inspektion beschädigte oder stark abgenutzte Zähne, unrunder Lauf, mangelhafter Eingriff in den Gurt oder Vorschubinstabilitäten festgestellt werden, die direkt auf den Schaltradmechanismus zurückzuführen sind.

Sie suchen 4022 516 12300 / 402251612300 ITF2 Feeder-Schalträder oder andere Ersatzteile für die Feeder-Wartung?

Bitte teilen Sie uns folgende Details mit:

• Teilenummer
• Feeder-Modell
• Feeder-Breite
• Benötigte Stückzahl
• Fotos des vorhandenen Teils
• Foto des Feeder-Typenschilds
• Lieferort / Bestimmungsland
• Weitere benötigte Ersatzteile

Wir unterstützen Sie bei der Teileidentifikation, Kompatibilitätsprüfung, Lagerbestandsabfrage, Erstellung kombinierter Ersatzteilangebote sowie bei der Abwicklung internationaler Lieferungen.

Senden Sie uns Ihre Feeder-Informationen und die gewünschte Stückzahl für ein detailliertes Angebot.
