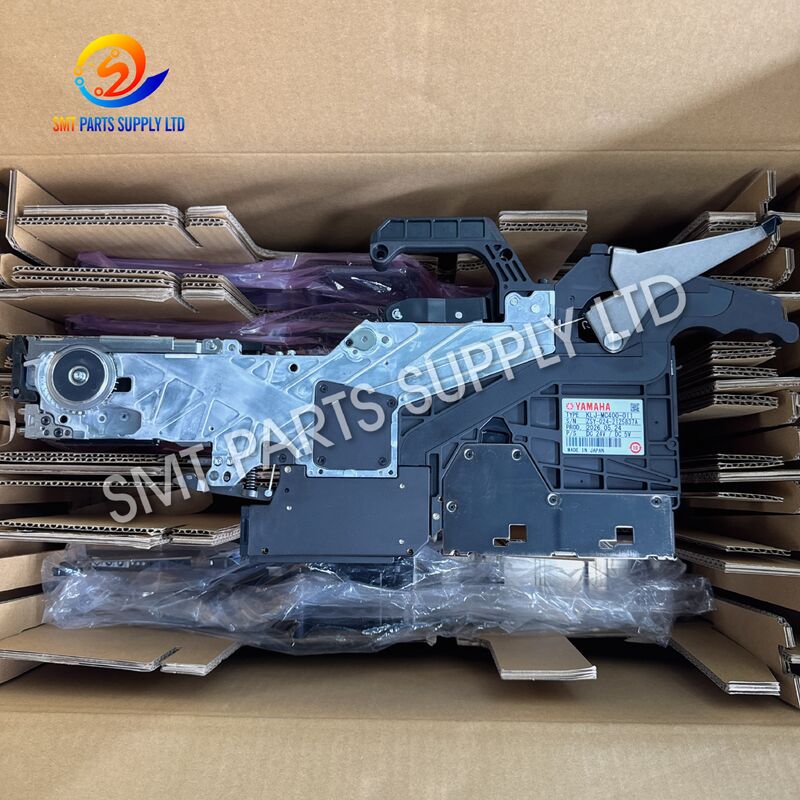

Yamaha ZS KLJ-MC400-011 24 mm elektronischer Feeder für YSM20R

YAMAHA ZS KLJ-MC400-011 24mm Elektronik-Zuführung für YSM20R

Die YAMAHA ZS KLJ-MC400-011 24mm Elektronik-Zuführung ist für die Zuführung von Komponenten, die in 24mm geprägtem Trägerband verpackt sind, zu kompatiblen SMT-Bestückungsautomaten konzipiert. Sie ermöglicht ein gesteuertes Bandvorschub, so dass jede Komponententasche präzise an der Aufnahme-Position für den Bestückungskopf positioniert wird.

Die KLJ-MC400-Familie wird in der technischen Dokumentation von YAMAHA als die Serie ZS FEEDER ASSY. 24MM bezeichnet. Die dokumentierten Abmessungen der Zuführung betragen ca. 507mm x 228mm x 31,5mm, mit einem Gewicht von ca. 1,47kg. Sie unterstützt 24mm geprägtes Trägerband mit einer maximalen Banddicke von 0,6mm und Bandvorschub-Einstellungen von 2mm bis 32mm.

Für Elektronikhersteller, die SMT-Linien mit gemischten Komponenten betreiben, hilft eine korrekt ausgewählte Zuführung, eine konsistente Bandpositionierung, eine stabile Komponentenaufnahme und effiziente Produktionswechsel aufrechtzuerhalten.

Ursache

Produktionsprobleme im Zusammenhang mit Zuführungen werden oft durch mechanischen Verschleiß, falsche Band-Spezifikationen, Verunreinigungen, beschädigte Bandführungen oder ungeeignete Zuführungsauswahl verursacht.

Eine Zuführung, die das Trägerband nicht konsistent vorschiebt, kann dazu führen, dass die Komponententasche außerhalb der beabsichtigten Aufnahme-Position ankommt. Dies kann zu Aufnahme-Fehlern, Komponentenverlust, Maschinenstillständen oder wiederholten Eingriffen des Bedieners beitragen.

Eine falsche Zuführungsbreite ist ein weiteres häufiges Problem. Eine für 24mm Trägerband konzipierte Zuführung sollte mit der richtigen Bandbreite und Rollenkonfiguration abgeglichen werden, anstatt durch eine inkompatible Zuführung ersetzt zu werden.

Verschleiß im Bandtransportmechanismus kann auch die Wiederholgenauigkeit nach langer Produktionsnutzung beeinträchtigen. Regelmäßige Inspektion des Zuführungsgehäuses, des Bandwegs und der beweglichen Teile ist daher wichtig für die Aufrechterhaltung eines konsistenten Betriebs.

Lösung

Die KLJ-MC400-011 ZS 24mm Zuführung bietet eine dedizierte Zuführungslösung für Komponenten, die in 24mm geprägtem Trägerband geliefert werden.

Ihr elektronischer Zuführungsmechanismus schiebt das Band entsprechend dem für die Komponente eingestellten Raster vor. Die Zuführung präsentiert aufeinanderfolgende Komponententaschen an der Aufnahme-Position der Maschine, so dass der Bestückungskopf Komponenten während der automatisierten Produktion entnehmen kann.

Die Zuführung unterstützt eine breite Palette von Bandvorschüben, was sie für verschiedene Komponentenlängen geeignet macht, während die gleiche 24mm Trägerbandbreite beibehalten wird.

Die Verwendung der richtigen Zuführungsfamilie kann Benutzern helfen, eine stabilere Materialhandhabung zu erreichen, unnötige Bandpositionsanpassungen zu reduzieren und die Effizienz der Zuführungsvorbereitung während der Linienaufstellung zu verbessern.

Spezifikationen

Die oben aufgeführten Spezifikationen für Abmessungen, Band und Bandvorschub gelten für die KLJ-MC400-00X 24mm ZS Zuführungsfamilie in der Referenzdokumentation der YSM20R.

Vergleich der ZS Zuführungs-Serien

Die Referenzinformationen von YAMAHA identifizieren KLJ-MC400 als die 24mm ZS Zuführungsfamilie und listen progressiv breitere KLJ Zuführungsfamilien für 32mm, 44mm, 56mm und 72mm Trägerbänder auf.

Anwendung

Die YAMAHA ZS KLJ-MC400-011 Zuführung ist für die automatisierte SMT-Produktion bestimmt, bei der elektronische Komponenten in 24mm geprägtem Trägerband.

Sie kann für Komponenten verwendet werden, deren Paketabmessungen ein breiteres Trägerformat als Standard 8mm, 12mm oder 16mm Band erfordern. Typische Anwendungen können größere integrierte Schaltungen, Steckverbinder, Module und andere Komponenten umfassen, die in kompatiblem 24mm geprägtem Band verpackt sind.

Die Zuführung ist besonders nützlich in Produktionsumgebungen, die häufige Modellwechsel erfordern, da die verfügbaren Bandvorschub-Einstellungen unterschiedliche Taschenabstände aufnehmen, ohne dass eine andere Zuführungsbreite verwendet werden muss.

Sie eignet sich für den Einsatz in der Elektronikfertigung, wie z.B. in der industriellen Elektronik, der Automobilelektronik, der Kommunikationsausrüstung, der Unterhaltungselektronik, bei Energiesteuerungsprodukten und anderen Leiterplattenbestückungsoperationen.

Funktionsweise

Die Zuführung hält die Komponentenrolle und führt das 24mm Trägerband durch den Bandtransportweg.

Während der Produktion schiebt der elektronische Antriebsmechanismus das Band um den programmierten Bandvorschub vor. Jede Bewegung bringt die nächste Komponententasche in die Aufnahme-Position.

Die Bestückungsmaschine entnimmt dann die freigelegte Komponente aus der Träger-Tasche mit der entsprechenden Düse. Nach der Aufnahme schiebt die Zuführung das Band erneut entsprechend dem programmierten Komponentenvorschub vor.

Für die KLJ-MC400-00X 24mm Zuführungsfamilie listet die YAMAHA-Dokumentation Bandvorschub-Auswahlen von 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm und 32mm.

Dieser Bereich ermöglicht es einer Zuführungsbreite, verschiedene 24mm Trägerband-Komponentenformate zu handhaben.

Auswahlhilfe

Bestätigen Sie zuerst die Teilenummer der Zuführung auf dem vorhandenen Zuführungs-Etikett. Für dieses Produkt ist die Zielnummer KLJ-MC400-011.

Bestätigen Sie als Nächstes, dass das Trägerband 24mm breit ist. Die Zuführungsbreite sollte immer dem für die Komponente verwendeten Bandformat entsprechen.

Überprüfen Sie das Bandmaterial und das Taschen-Design. Die dokumentierte KLJ-MC400-00X Spezifikation ist für geprägtes Trägerband mit einer maximalen Dicke von 0,6mm vorgesehen.

Der Komponentenvorschub sollte ebenfalls bestätigt werden. Diese Zuführungsfamilie unterstützt mehrere Bandvorschub-Einstellungen von 2mm bis 32mm, aber die tatsächlich erforderliche Einstellung hängt von der Komponentenverpackung ab.

Bestätigen Sie abschließend das Maschinenmodell und die Zuführungs-Schnittstelle, bevor Sie bestellen. Ein Foto des vorhandenen Zuführungs-Etiketts, des Maschinenmodells und der Komponentenrolle kann das Risiko der Auswahl einer falschen Zuführungs-Revision erheblich reduzieren.

Warum die KLJ-MC400-011 wählen

Der Hauptvorteil dieser Zuführung ist ihr dediziertes 24mm Bandformat in Kombination mit mehreren Bandvorschub-Optionen.

Anstatt eine schmalere Zuführung an ungeeignetes Band anzupassen, können Bediener die richtige Zuführungsbreite für eine stabile Bandführung verwenden. Dies ist besonders wichtig, wenn Komponenten in größeren geprägten Taschen verpackt sind, wo die Bandausrichtung die Aufnahme-Position direkt beeinflusst.

Die KLJ-MC400-011 ist auch durch eine spezifische YAMAHA-Teilenummer identifizierbar, was den Austausch von Ersatzzuführungen und die Lagerverwaltung vereinfacht.

Für Fabriken, die mehrere Zuführungsbreiten unterhalten, kann die klare Trennung von KLJ-MC400 24mm Einheiten von anderen ZS Zuführungsfamilien helfen, Einrichtungsfehler während Produktionswechseln zu reduzieren.

Wartungsempfehlungen

Halten Sie den Trägerbandweg sauber und frei von losen Komponententrümmern, Kleberesten und Staub.

Inspizieren Sie die Bandführung und den Transportmechanismus, wenn anormale Zuführung, unregelmäßige Indexierung oder wiederholte Aufnahme-Fehler auftreten.

Zwingen Sie das Trägerband nicht durch die Zuführung, wenn übermäßiger Widerstand erkannt wird. Bestätigen Sie zuerst die Rolleninstallation, die Bandorientierung und die Bandabmessungen.

Schützen Sie die Zuführung während der Lagerung vor Stößen, übermäßiger Feuchtigkeit und Verunreinigungen. Die Handhabung der Zuführung sollte sorgfältig erfolgen, da die Bandführungs- und Positionierabschnitte eine konsistente mechanische Ausrichtung erfordern.

Bewahren Sie für Ersatzkäufe das alte Zuführungs-Etikett oder klare Fotos auf, damit die Teilenummer und Konfiguration vor dem Versand verglichen werden können.

FAQ

F1: Welche Bandbreite unterstützt KLJ-MC400-011?
Die KLJ-MC400 Zuführungsfamilie ist für 24mm Trägerband konzipiert. Die YAMAHA-Dokumentation spezifiziert 24mm geprägtes Band mit einer maximalen Dicke von 0,6mm für die KLJ-MC400-00X Serie.

F2: Ist KLJ-MC400-011 eine elektronische Zuführung?
Ja. KLJ-MC400-011 wird in Branchenverzeichnissen als YAMAHA ZS Serie 24mm Zuführung identifiziert und wird üblicherweise als elektronische SMT-Zuführung für automatisierte Komponenten-Zuführungsanwendungen geliefert.

F3: Welche Bandvorschübe werden unterstützt?
Die KLJ-MC400-00X 24mm ZS Zuführungs-Spezifikation listet 2mm, 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 28mm und 32mm Bandvorschub-Einstellungen auf.

F4: Kann diese Zuführung auf YAMAHA YSM20R verwendet werden?
Die Referenzdokumentation der YAMAHA YSM20R enthält die KLJ-MC400-00X 24mm ZS Zuführungsfamilie in ihren Zuführungs-Spezifikationen. Für eine bestimmte Maschinenkonfiguration bestätigen Sie das Zuführungs-Etikett und die Maschinen-Schnittstelle, bevor Sie bestellen.

F5: Welche Informationen sollten vor der Angebotsanfrage bereitgestellt werden?
Bitte geben Sie die erforderliche Teilenummer, Zuführungsbreite, Maschinenmodell, gewünschte Menge und, falls verfügbar, ein klares Foto des vorhandenen Zuführungs-Etiketts an. Dies ermöglicht eine schnellere Kompatibilitätsprüfung und Angebotsvorbereitung.
