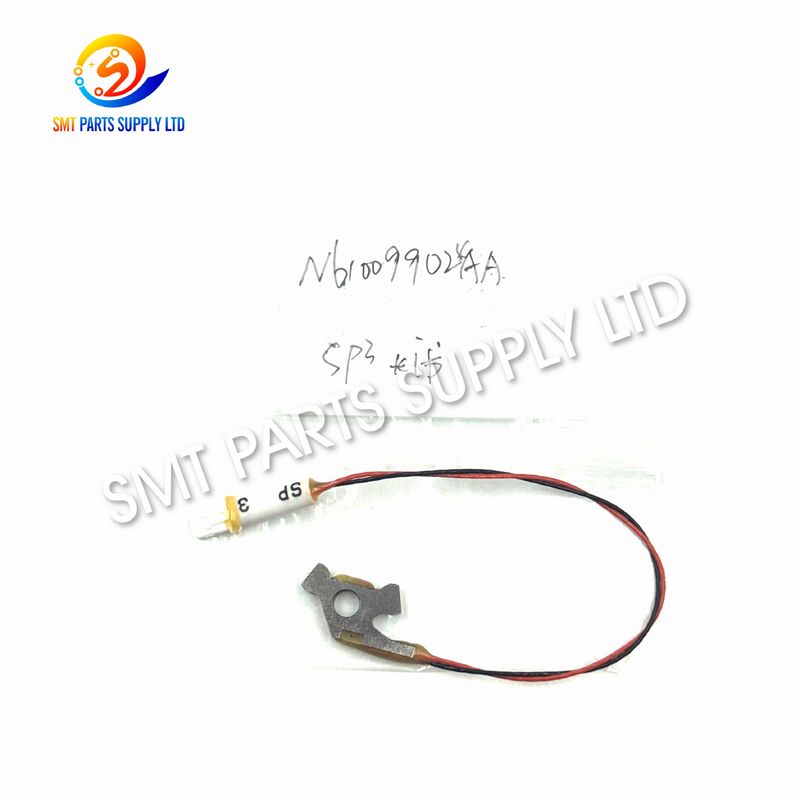

Panasonic N610099024AA SP3 Clinchhebel für RL AI Einfügungsmaschine

Panasonic N610099024AA SP3 Clinchhebel für RL AI Einfügungsmaschine

DerPanasonic N610099024AA SP3 Clinchhebelist ein mechanisches Ersatzteil, das im Clinchmechanismus der Radialkomponenten-Bestückungsmaschinen RL131 und RL132 von Panasonic verwendet wird. Bei der automatisierten Durchsteckmontage von Bauteilen werden radiale Bauteilleitungen durch vorbereitete Leiterplattenlöcher eingeführt, woraufhin der untere Klemmmechanismus die erforderliche Leitungsbearbeitungsbewegung ausführt.

Der SP3-Clinchhebel fungiert als Teil dieses mechanischen Systems und überträgt Bewegungen innerhalb der Baugruppe, sodass der Clinchmechanismus während der Produktion wiederholt arbeiten kann.

Da der Hebel eine große Anzahl von Produktionszyklen durchläuft, kann ein längerer mechanischer Kontakt allmählich zu Verschleiß, erhöhtem Spiel, Oberflächenverschlechterung oder Verformung führen. Ein abgenutzter Hebel kann die reibungslose Bewegung der zugehörigen mechanischen Teile beeinträchtigen.

Ersetzen Sie die betroffene Komponente durch die richtigeN610099024AA SP3 Clinchhebelkann dazu beitragen, die normale Bewegung wiederherzustellen und einen stabilen Betrieb des Clinch-Mechanismus aufrechtzuerhalten.

Für einen korrekten Kauf bestätigen Sie immer dieTeilenummer, SP3-Position, Maschinenmodell, ursprüngliches Erscheinungsbild der Komponente und Installationsortvor der Bestellung.

Ursache – Warum der SP3-Clinchhebel möglicherweise ausgetauscht werden muss

Mechanische Komponenten in einer Einlegemaschine arbeiten während jedes Produktionszyklus wiederholt. Im Laufe der Zeit kann es bei beweglichen Teilen zu natürlichem Verschleiß kommen.

Zu den häufigsten Ursachen, die zum Austausch des SP3-Hebels führen können, gehören:

Mögliche kontrollpflichtige Anzeichen können sein:

• Sichtbare Abnutzung an der Hebeloberfläche
• Übermäßiges mechanisches Spiel
• Abnormale Bewegung
• Ungewöhnliches mechanisches Geräusch
• Verformung
• Tragen Sie es im Bereich der Drehgelenke
• Unregelmäßige Bewegung des Clinchmechanismus

Allerdings bedeuten diese Symptome nicht zwangsläufig, dass nur der Hebel ausgetauscht werden muss.

Techniker sollten die komplette Baugruppe vor Ort prüfen, einschließlich Stifte, Wellen, Fräser, Führungen, Federn, Befestigungspunkte und zugehörige Hebel, bevor sie die endgültige Reparaturlösung festlegen.

Lösung – Korrekter Austausch des SP3-Hebels

Wenn die Wartungsinspektion bestätigt, dass der vorhandene SP3-Hebel abgenutzt oder beschädigt ist, ersetzen Sie ihn durch den richtigenPanasonic N610099024AA Clinchhebelbietet eine direkte Wartungslösung.

Der richtige Austausch kann helfen:

• Stellen Sie die normale mechanische Bewegung wieder her.
• Reduzieren Sie übermäßiges Spiel, das durch verschlissene Komponenten verursacht wird.
• Unterstützt einen stabilen Clinchvorgang.
• Sorgen Sie für eine wiederholbare Lead-Verarbeitungsbewegung.
• Reduzieren Sie die zusätzliche Belastung benachbarter mechanischer Teile.
• Vermeiden Sie unnötigen Austausch der kompletten Baugruppe.
• Unterstützen Sie vorbeugende Wartungspläne.
• Reduzieren Sie Produktionsausfallzeiten aufgrund mechanischer Ausfälle.

Vor der Installation des neuen Hebels sollten Techniker den entsprechenden Drehpunkt, die Befestigungspunkte, Stifte, Führungen, Messer und andere Kontaktteile überprüfen.

Wenn die umgebenden Komponenten bereits stark abgenutzt sind, kann das mechanische Problem möglicherweise nicht vollständig durch den Austausch des Hebels gelöst werden.

Spezifikationen

Kernidentifikation

Für den Kauf verwenden Sie bitte die vollständige Referenz:

Panasonic N610099024AA SP3 Clinchhebel

Wählen Sie das Teil nicht nur nach dem Aussehen aus, da mehrere Clinchhebel möglicherweise ähnlich aussehen, aber unterschiedliche Teilenummern und Einbaupositionen verwenden.

Anwendung

DerN610099024AA SP3 Clinchhebelwird hauptsächlich für die Wartung und Reparatur von kompatiblen radialen Einführgeräten der RL-Serie von Panasonic verwendet.

1. Radiale Komponenteneinfügung

Geeignet für Geräte, die zum automatischen Einsetzen radial bedrahteter elektronischer Komponenten in Leiterplatten verwendet werden.

2. Wartung des Clinchmechanismus

Der SP3-Hebel kann bei der Wartung der unteren mechanischen Clinchbaugruppe ausgetauscht werden.

3. Austausch verschlissener Teile

Wenn der vorhandene SP3-Hebel Verschleiß, ungewöhnliches Spiel, Verformung oder mechanische Beschädigung aufweist, kann N610099024AA als entsprechende Ersatzreferenz verwendet werden.

4. Vorbeugende Wartung

Produktionsbetriebe können den Hebel im Ersatzteillager aufbewahren und ihn bei geplanten Wartungsarbeiten austauschen, bevor es zu einer ernsthaften mechanischen Beschädigung kommt.

5. Notfall-Maschinenreparatur

Die Verfügbarkeit kritischer mechanischer Komponenten kann die Reaktionszeit bei der Wartung verkürzen, wenn Produktionsanlagen aufgrund eines verschlissenen Verbindungsteils anhalten.

Typische Produktionsanwendungen

• Leiterplattenbestückung für industrielle Steuerungen
• Produkte der Unterhaltungselektronik
• Herstellung von Stromversorgungen
• Automobilelektronik
• Steuerplatinen für Haushaltsgeräte
• Kommunikationsausrüstung
• Beleuchtungselektronik
• Leistungselektronik
• Allgemeine Produktion von Durchsteck-Leiterplatten

Wie es funktioniert

Beim radialen Bauteileinschub positioniert die Maschine das elektronische Bauteil über der programmierten Leiterplattenposition.

Die Komponentenanschlüsse werden dann durch die entsprechenden Leiterplattenlöcher eingeführt.

Nach dem Einsetzen führt der untere Klemmmechanismus eine mechanische Bewegung unter der Leiterplatte aus.

Eine vereinfachte Bediensequenz ist:

DerSP3 Clinchhebelist Teil dieser wiederholten mechanischen Abfolge.

Stabile Bewegung und korrektes mechanisches Spiel sind wichtig, da ein abgenutzter oder deformierter Hebel die Interaktion zwischen umgebenden Komponenten beeinträchtigen kann.

Die genaue Wartungsmethode sollte den Wartungsanforderungen der Maschine entsprechen und der Austausch sollte von qualifiziertem Wartungspersonal durchgeführt werden.

Vergleich der Clinchhebel der SP-Serie

Das Clinchsystem RL131/RL132 verwendet mehrere verwandte Hebelreferenzen. Diese Komponenten sollten einzeln identifiziert werden.

Wichtiger Auswahlhinweis

SP1, SP2, SP3 und SP4 solltennicht automatisch als austauschbar angesehen werden.

Die empfohlene Identifizierungsmethode ist:

Teilenummer + SP-Position + Maschinenmodell + Aussehen des Originalteils

Dieser Ansatz ist zuverlässiger als die Auswahl nur nach Maschinennamen oder physikalischer Ähnlichkeit.

Leitfaden zur Wartungsinspektion

Beim Austausch von N610099024AA kann die gleichzeitige Inspektion der zugehörigen mechanischen Teile dabei helfen, die tatsächliche Verschleißursache zu ermitteln.

Wenn bei einem neu installierten Hebel innerhalb kurzer Zeit ungewöhnlicher Verschleiß auftritt, sollten Techniker den umgebenden Mechanismus auf falsche Ausrichtung, verschlissene Verbindungsteile oder andere mechanische Probleme überprüfen.

So wählen Sie den richtigen Clinch-Hebel aus

Schritt 1 – Überprüfen Sie die genaue Teilenummer

Die erforderliche Referenz für dieses Produkt lautet:

N610099024AA

Die genaue Teilenummer sollte die primäre Kaufreferenz sein.

Schritt 2 – Bestätigen Sie die SP3-Position

Dieses Angebot richtet sich speziell an:

SP3 Clinchhebel

Ersetzen Sie keine SP1-, SP2- oder SP4-Komponente, ohne die Kompatibilität zu bestätigen.

Schritt 3 – Bestätigen Sie das Maschinenmodell

Überprüfen Sie die Maschinenanwendung:

• Panasonic RL131
• Panasonic RL132

Die tatsächliche Maschinenkonfiguration sollte dennoch überprüft werden, da die Ausrüstung möglicherweise unterschiedliche Produktionsrevisionen oder frühere mechanische Ersetzungen aufweist.

Schritt 4 – Vergleichen Sie das vorhandene Teil

Vergleichen Sie vor dem Kauf:

• Gesamtprofil
• Befestigungspunkte
• Drehpunkt
• Kontaktflächen
• Lochpositionen
• Mechanische Verbindungsbereiche
• Einbaurichtung

Schritt 5 – Stellen Sie bei Bedarf Fotos bereit

Wenn die Kompatibilität unsicher ist, stellen Sie klare Fotos bereit, die Folgendes zeigen:

• Originaler SP3-Hebel
• Vorderansicht
• Rückansicht
• Seitenprofil
• Einbaulage
• Typenschild der Maschine

Diese Informationen können dabei helfen, den Austausch vor dem Versand zu bestätigen.

Warum N610099024AA im Ersatzbestand aufbewahren?

Ein kleines mechanisches Teil kann zu erheblichen Produktionsverzögerungen führen, wenn der richtige Ersatz nicht verfügbar ist.

Für Fabriken, die RL131- oder RL132-Geräte betreiben, kann die Aufbewahrung wichtiger Clinchkomponenten vor Ort die Wartungsreaktion verbessern.

Die ideale Lagermenge hängt ab von:

• Anzahl der in Betrieb befindlichen Maschinen
• Tägliche Produktionszeiten
• Historischer Teileverbrauch
• Maschinenauslastung
• Lokale Lieferzeit
• Bedeutung der Produktionslinie
• Plan für vorbeugende Wartung

Bei Produktionslinien mit hoher Auslastung kann die Verfügbarkeit von Hebeln der SP-Serie und zugehörigen Clinchkomponenten Reparaturverzögerungen reduzieren.

Bestell-Checkliste

Für ein schnelleres und genaueres Angebot geben Sie bitte Folgendes an:

Bei mehreren Ersatzteilanforderungen können Kunden eine vollständige Teileliste zur konsolidierten Identifizierung und Angebotserstellung bereitstellen.

FAQ

F1: Was ist Panasonic N610099024AA?

N610099024AA ist einSP3 ClinchhebelWird als mechanisches Ersatzteil in kompatiblen radialen Bauteilbestückungsmaschinen RL131 und RL132 von Panasonic verwendet. Es ist mit dem Clinch-Mechanismus verbunden und wird häufig für Wartung, Reparatur oder Ersatzteilbevorratung benötigt.

F2: Was macht der SP3 Clinch-Hebel?

Der SP3-Hebel arbeitet innerhalb der mechanischen Clinch-Baugruppe und hilft bei der Übertragung der Bewegung während des Leitungsverarbeitungszyklus, nachdem radiale Komponentenleitungen durch die Leiterplatte geführt wurden.

F3: Ist N610099024AA für RL131 und RL132 geeignet?

Der Hebel N610099024AA ist für RL131/RL132-Ersatzteilanwendungen gelistet. Die Maschinenkonfiguration sollte dennoch vor dem Kauf überprüft werden. Bestätigen Sie die genaue Teilenummer, die SP3-Position, die vorhandene Komponente und das Maschinenmodell.

F4: Können die Clinchhebel SP3 und SP4 einander ersetzen?

Man sollte nicht davon ausgehen, dass sie austauschbar sind. SP3 verwendetN610099024AA, während SP4 mit verbunden istN610099491AA. Kaufen Sie immer nach der genauen Teilenummer und Einbauposition.

F5: Welche Informationen sollte ich für ein Angebot angeben?

Bitte geben Sie die anN610099024AA-Teilenummer, erforderliche Menge, RL131- oder RL132-Maschinenmodell und Lieferland oder -region. Wenn die Kompatibilität bestätigt werden muss, werden Fotos des Originalteils und der Einbauposition empfohlen.

Kontaktieren Sie uns für N610099024AA SP3 Clinchhebel

Auf der Suche nach einemPanasonic N610099024AA SP3 Clinchhebel für RL131 oder RL132 AI Einfügungsmaschine?

Bitte senden Sie uns:

• Teilenummer
• Maschinenmodell
• Benötigte Menge
• Vorhandene Teilfotos
• Fotos der Einbauposition, sofern vorhanden
• Lieferland oder -region
• Zusätzlich benötigte Ersatzteilliste

Wir können dabei helfenTeileidentifizierung, Kompatibilitätsprüfung, Angebotserstellung und damit verbundene Ersatzteilanforderungen für AI-Einfügungsmaschinen.

Für Wartungsprojekte, die SP1, SP2, SP3, SP4, Fräser, Klingen, Führungen, Ambosse oder andere Clinchkomponenten erfordern, senden Sie die vollständige Ersatzteilliste zusammen für eine konsolidierte Angebots- und Versandplanung.

Senden Sie Ihre Anfrage mit der Teilenummer N610099024AA und der erforderlichen Menge für ein Angebot.
