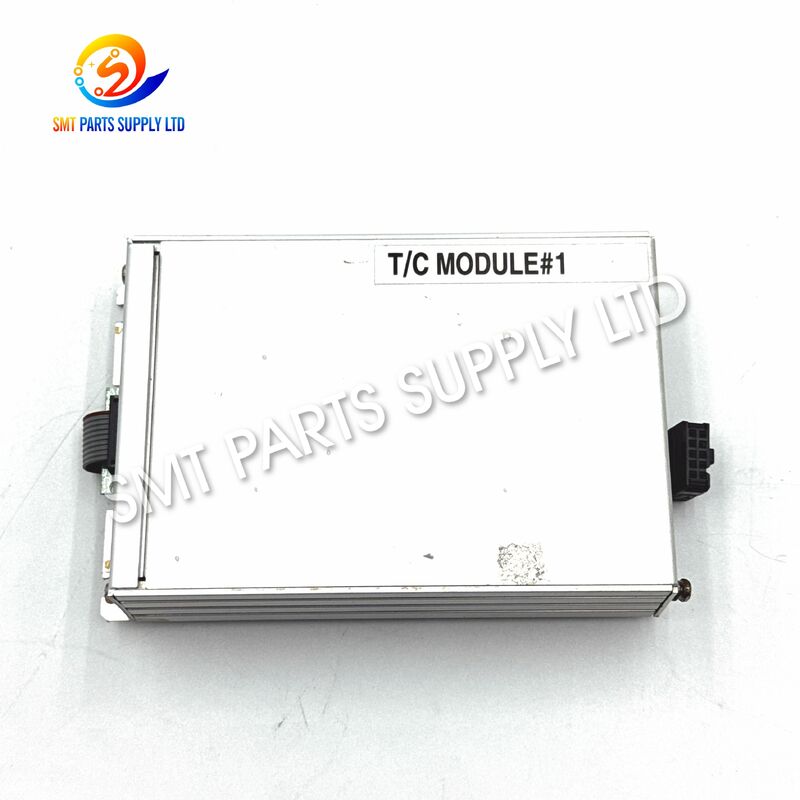

HELLER K1404262 TC-Temperaturregelmodul für Reflow-Ofen

Markenname: HELLER
Modellnummer: K1404262
MOQ: 1 Stück
Preis: Verhandlungsfähig
Lieferzeit: 3–7 Werktage
Zahlungsbedingungen: T/T
Detailinformationen
Herkunftsort:
CHINA & JAPEN
Teilenummer:
K1404262
Kontrolltyp:
Temperaturkontrolle
Feedback -Typ:
Thermoelementsignal
Anwendung:
Wärmeregulierung der Heizzone
Installations-Bereich:
Elektrisches Kontrollsystem
Verwendung:
Reparatur und Ersatz
Betriebsumgebung:
Industrielle SMT-Produktion
Auswahlmethode:
Vorhandene Teilenummernübereinstimmung
Konfigurationsprüfung:
PCB-Revision und Steckverbinderlayout
Verpackung Informationen:
Karton
Versorgungsmaterial-Fähigkeit:
1000 STÜCK/JAHR
Hervorheben:

HELLER K1404262 TC-Temperaturregelungsmodul

,

Modul zur Regelung der Rückflussofentemperatur

,

SMT-Ersatzteile mit Garantie

Produktbeschreibung

HELLER K1404262 TC Temperaturregelmodul für Reflow-Ofen

HELLER K1404262 TC-Temperaturregelmodul für Reflow-Ofen HELLER K1404262 TC-Temperaturregelmodul für Reflow-Ofen HELLER K1404262 TC-Temperaturregelmodul für Reflow-Ofen

Das HELLER K1404262 TC Temperaturregelmodul ist eine elektronische Steuerungskomponente, die in kompatiblen Temperatursystemen von SMT-Reflow-Öfen verwendet wird. Seine Hauptaufgabe ist die Unterstützung einer genauen Temperaturüberwachung und einer stabilen thermischen Regelung durch die Verarbeitung von Rückmeldungen aus dem thermocouple-basierten Sensorsystem des Ofens.

Während des SMT-Reflow-Lötens muss jede Heizzone innerhalb des programmierten Temperaturprofils arbeiten. Eine genaue thermische Regelung wirkt sich direkt auf die Vorheiz-, Einweich-, Reflow-, Spitzentemperatur- und Kühlleistung aus. Wenn das Temperaturregelsystem instabil ist, kann der Ofen anormale Zonenanzeigen, Temperaturabweichungen, wiederholte Alarme oder inkonsistente Lötergebnisse aufweisen.

Das K1404262 wird hauptsächlich als Ersatzteil für Wartung, Reparatur oder Austausch verwendet, wenn der installierte Ofen die gleiche Modulidentifikation und Steuerkonfiguration aufweist. Vor der Bestellung sollten Käufer die vorhandene Teilenummer, die PCB-Revision, die Anschlüsse und die Maschineninformationen vergleichen, um eine korrekte Übereinstimmung sicherzustellen.


Wichtige Produktinformationen

Artikel Details
Marke HELLER
Teilenummer K1404262
Produktname TC Temperaturregelmodul
Produktkategorie Reflow-Ofen-Steuermodul
Hauptfunktion Temperaturüberwachung und -regelung
Signalverwendung Thermocouple-Temperaturrückmeldung
Gerätetyp SMT-Reflow-Ofen
Prozessanwendung PCB-Reflow-Löten
Installationszweck Wartung, Reparatur, Austausch
Branche Elektronikfertigung
Austauschstandard Vorhandene Modulkonfiguration abgleichen
Kompatibilität Bestätigung anhand von Teilenummer und Ofenkonfiguration

Ursache

Warum Probleme bei der Reflow-Ofen-Temperaturregelung auftreten

Ein Reflow-Ofen arbeitet kontinuierlich bei erhöhten Temperaturen, was sein Temperaturregelsystem zu einem wichtigen Bestandteil der Maschinenzuverlässigkeit macht. Nach langfristigem Betrieb können elektrische Komponenten, Thermoelemente, Verkabelung, Anschlüsse, Heizungen und Steuermodule allmählich ausfallen.

Temperaturregelungsanomalien können mehrere Ursachen haben und nicht allein auf das Steuermodul zurückzuführen sein.

Mögliche Ursache Typisches Ergebnis
TC-Modul-Fehlfunktion Instabile oder falsche Temperaturregelung
Thermoelement-Ausfall Falsche Temperaturrückmeldung
Lose elektrische Verbindung Intermittierendes Signal oder Alarm
Beschädigtes Signalkabel Fehlende Temperaturanzeige
Heizungsausfall Zone erreicht Zieltemperatur nicht
Relais- oder Schaltfehler Heizung funktioniert nicht richtig
Kühlproblem Anormale Temperaturabsenkung
Luftstromungleichgewicht Ungleichmäßige Wärmeverteilung
Kommunikationsfehler Controller- oder Zonenfehler
Elektrisches Stromproblem Mehrere Steuerungsanomalien

Ein Techniker sollte den gesamten Temperaturregelkreis inspizieren, bevor er entscheidet, dass das K1404262 ausgetauscht werden muss.


Typische Symptome

Das Temperaturregelsystem sollte inspiziert werden, wenn eine der folgenden Bedingungen auftritt:

  • Die Temperatur der Heizzone schwankt ungewöhnlich.
  • Die tatsächliche Temperatur folgt nicht dem eingestellten Wert.
  • Eine Heizzone erreicht die erforderliche Temperatur nicht.
  • Temperaturanzeigen verschwinden oder werden intermittierend.
  • Temperaturalarme treten wiederholt auf.
  • Temperaturprofile werden zwischen Produktionsläufen inkonsistent.
  • Der Ofen benötigt übermäßig viel Zeit zur Stabilisierung.
  • Ein Temperaturkanal meldet einen abnormalen Wert.
  • Die Produktionsqualität ändert sich zusammen mit der Instabilität der Ofentemperatur.
  • Fehlerbehebung deutet auf ein defektes Temperaturregelmodul hin.

Diese Symptome können durch verschiedene Komponenten verursacht werden, daher wird eine systematische Diagnose empfohlen.


Lösung

Empfohlener Fehlerbehebungsprozess

Wenn ein Reflow-Ofen ein Temperaturregelungsproblem aufweist, können Techniker einem strukturierten Inspektionsverfahren folgen.

1. Maschinenalarm prüfen

Überprüfen Sie die Maschinenalarmmeldung und ermitteln Sie, welche Zone oder welcher Temperaturkanal betroffen ist.

2. Soll- und Ist-Temperatur vergleichen

Beobachten Sie, ob die tatsächliche Zonentemperatur dem programmierten Wert folgt. Eine große oder kontinuierliche Abweichung kann auf ein Problem innerhalb des Regelkreises hinweisen.

3. Thermoelement inspizieren

Überprüfen Sie das betreffende Thermoelement auf gebrochene Drähte, falsche Anschlüsse, lose Klemmen, Verschmutzung oder physische Beschädigung.

4. Verkabelung und Anschlüsse inspizieren

Lose Anschlüsse oder beschädigte Signalkabel können intermittierende Temperaturanzeigen verursachen, die mit einem Modulausfall verwechselt werden können.

5. Heizkreis inspizieren

Stellen Sie sicher, dass die Heizung, die Schaltgeräte, die Leistungskomponenten und die zugehörigen Stromkreise ordnungsgemäß funktionieren.

6. K1404262-Modul inspizieren

Überprüfen Sie das Modul auf sichtbare Schäden wie:

  • Brandspuren.
  • Beschädigte Anschlüsse.
  • Korrosion.
  • Lose Klemmen.
  • Rissige Komponenten.
  • Überhitzungsspuren.
  • Verschmutzung.

7. Bei bestätigtem Bedarf ersetzen

Wenn das vorhandene K1404262 als defekt bestätigt wurde, ersetzen Sie es durch eine passende Einheit und führen Sie einen Betriebstemperaturtest durch, bevor Sie die Maschine wieder in die Produktion nehmen.


Spezifikationen

Parameter Spezifikation
Produkt TC Temperaturregelmodul
Marke HELLER
Teilenummer K1404262
Ausrüstung SMT-Reflow-Ofen
Steuerungstyp Temperaturregelung
Rückmeldungstyp Thermoelement-Signal
Anwendung Heizzonen-Thermoregulierung
Installationsbereich Elektrisches Steuersystem
Verwendung Reparatur und Austausch
Betriebsumgebung Industrielle SMT-Produktion
Auswahlmethode Abgleich der vorhandenen Teilenummer
Konfigurationsprüfung PCB-Revision und Anschlusslayout
Installation Professioneller Techniker empfohlen
Zustandsauswahl Nach Verfügbarkeit
Verpackung Schutzverpackung für Export

Vergleich der Ersatzversion

Verschiedene Generationen von Reflow-Öfen können unterschiedliche Temperaturregelungs-Hardware verwenden. Ähnliches Aussehen bedeutet nicht immer direkte Austauschbarkeit.

Version Identifikation Anwendung Auswahlkriterium
K1404262 K1404262 Kompatible Ofentemperaturregelung Vorhandene Teilenummer abgleichen
Früheres TC-Modul Andere Identifikation Frühere Steuerkonfiguration Vor dem Austausch prüfen
Aktualisiertes TC-Modul Andere Revision Spätere Ofenkonfiguration Kompatibilität prüfen
Anderer Temperaturregler Andere Teilenummer Andere Steuerarchitektur Nicht direkt ersetzen

Wichtiger Hinweis zur Auswahl

Vergleichen Sie vor dem Austausch eines Steuermoduls:

  • Teilenummer.
  • PCB-Revision.
  • Anzahl der Anschlüsse.
  • Position der Anschlüsse.
  • Elektrische Schnittstelle.
  • Kommunikationsschnittstelle.
  • Ofenmodell.
  • Fotos der vorhandenen Platine.

Eine Bestellung nur nach Aussehen wird nicht empfohlen.


Anwendung

Das K1404262 Temperaturregelmodul ist für Wartungsanwendungen mit kompatiblen SMT-Reflow-Öfen in der Elektronikfertigung geeignet.

Typische Anwendungen umfassen:

Branche Anwendung
Unterhaltungselektronik Produktion von Leiterplattenbestückung
Automobil-Elektronik Löten von elektronischen Steuerplatinen
Industrielle Elektronik Fertigung von Steuerplatinen für die Automatisierung
Kommunikationsausrüstung Produktion von Netzwerk- und Telekommunikationsplatinen
LED-Herstellung Reflow-Verarbeitung von LED-Leiterplatten
Leistungselektronik Montage von Netzteilplatinen
EMS-Fertigung Hochvolumige Auftragsbestückung von Leiterplatten
SMT-Reparaturservice Wartung von Reflow-Öfen

Das Modul kann auch als kritisches Ersatzteil für Fabriken mit kontinuierlichen SMT-Produktionslinien aufbewahrt werden.


Funktionsweise

Der Temperaturregelungsprozess arbeitet als geschlossenes System.

Schritt 1: Temperaturerkennung

Im Reflow-Ofen installierte Thermoelemente erkennen die Temperatur der jeweiligen Heizzonen.

Schritt 2: Signalübertragung

Das Thermoelement erzeugt ein temperaturabhängiges elektrisches Signal, das an das Ofensteuerungssystem übertragen wird.

Schritt 3: Signalverarbeitung

Das Temperaturregelsystem verarbeitet das Rückmeldesignal und ermittelt die tatsächliche Temperatur der Zone.

Schritt 4: Sollwertvergleich

Die tatsächliche Temperatur wird mit der programmierten Zieltemperatur verglichen.

Schritt 5: Heizungsanpassung

Das Regelsystem passt die zugehörige Heizleistung entsprechend der Temperaturdifferenz an.

Schritt 6: Kontinuierliche Regelung

Dieser Prozess wiederholt sich kontinuierlich, um während der Produktion stabile thermische Bedingungen aufrechtzuerhalten.

Prozessstufe Funktion
Temperaturerfassung Erfasst die tatsächliche Zonentemperatur
Signalrückmeldung Sendet thermische Informationen
Signalverarbeitung Ermittelt die tatsächliche Temperatur
Sollwertvergleich Vergleicht Ist- und Sollwerte
Heizungsanpassung Korrigiert Temperaturabweichungen
Stabilisierung Hält das programmierte Profil aufrecht

Ein ordnungsgemäß funktionierendes Regelsystem trägt zu einer wiederholbaren thermischen Leistung über mehrere Leiterplattenproduktionszyklen hinweg bei.


Auswahlhilfe

Die korrekte Modulauswahl ist unerlässlich, da Reflow-Ofen-Regelsysteme je nach Produktionsjahr, Ausrüstungsversion und elektrischer Konfiguration variieren können.

1. K1404262 bestätigen

Stellen Sie sicher, dass das installierte Modul klar die K1404262 Identifikation aufweist.

2. PCB-Revision prüfen

Wenn zusätzliche Revisionsinformationen auf der Platine aufgedruckt sind, geben Sie diese bei der Angebotsanfrage an.

3. Anschlusslayout vergleichen

Prüfen Sie die Anzahl, den Typ und die Position der Anschlüsse. Ähnliche Leiterplatten können dennoch unterschiedliche elektrische Konfigurationen aufweisen.

4. Ofenmodell angeben

Das Reflow-Ofenmodell kann zusätzliche Informationen zur Kompatibilitätsprüfung liefern.

5. Klare Fotos senden

Für eine genauere Bestätigung stellen Sie bitte klare Fotos bereit von:

  • Vollständiges Modul.
  • Produktetikett.
  • Vorderseite.
  • Rückseite.
  • Anschlussbereich.

Empfohlene Bestellinformationen

Information Wichtigkeit
K1404262 Teilenummer Erforderlich
Foto des vorhandenen Moduls Dringend empfohlen
Reflow-Ofen-Modell Empfohlen
PCB-Revision Empfohlen
Foto des Anschlusses Empfohlen
Maschinenserieninformationen Hilfreich
Benötigte Menge Erforderlich
Fehlerbeschreibung Hilfreich

Die Angabe vollständiger Informationen hilft, das Risiko der Bestellung eines falschen Moduls zu verringern.


Wartungsempfehlungen

Zur Verbesserung der Zuverlässigkeit des Temperaturregelsystems:

  • Halten Sie den Schaltschrank sauber.
  • Sorgen Sie für ausreichende Belüftung des Schranks.
  • Überprüfen Sie elektrische Anschlüsse regelmäßig.
  • Prüfen Sie Thermoelementkabel auf Beschädigungen.
  • Untersuchen Sie wiederholte Temperaturalarme umgehend.
  • Vermeiden Sie die Installation elektronischer Module bei angeschlossener Stromversorgung.
  • Verwenden Sie geeigneten Schutz vor elektrostatischer Entladung.
  • Protokollieren Sie die Modulersetzungs- und Reparaturhistorie.
  • Bewahren Sie wichtige Ersatzmodule für kritische Geräte auf.

Vorbeugende Wartung kann unerwartete Produktionsunterbrechungen reduzieren und zu einer konsistenten thermischen Leistung beitragen.


FAQ

F1: Was macht das K1404262 TC Temperaturregelmodul?

Das K1404262 wird in kompatiblen Temperaturregelsystemen von Reflow-Öfen verwendet. Es unterstützt die Verarbeitung von Thermoelement-Rückmeldungen und hilft dem Regelsystem, während des PCB-Reflow-Lötens stabile Temperaturen der Heizzonen aufrechtzuerhalten.

F2: Kann K1404262 in jedem HELLER Reflow-Ofen verwendet werden?

Nicht unbedingt. Verschiedene Ofengenerationen und Konfigurationen können unterschiedliche Temperaturregelmodule verwenden. Bestätigen Sie immer die vorhandene Teilenummer, die PCB-Revision, die Anschlussanordnung und die Ausrüstungsinformationen vor der Bestellung.

F3: Sollte ich K1404262 ersetzen, wenn eine Heizzone nicht funktioniert?

Nicht sofort. Eine Heizungsstörung kann auch durch das Thermoelement, die Heizung, das Relais, die Verkabelung, den Stromkreis, den Anschluss oder andere Steuerkomponenten verursacht werden. Eine ordnungsgemäße Fehlerbehebung sollte zuerst durchgeführt werden.

F4: Welche Informationen sind für die Kompatibilitätsbestätigung erforderlich?

Bitte geben Sie die Teilenummer K1404262, klare Fotos des vorhandenen Moduls, das Ofenmodell, die PCB-Revision (falls verfügbar), Anschlussinformationen und die benötigte Menge an.

F5: Wird eine professionelle Installation empfohlen?

Ja. Das Modul ist Teil des Temperaturregelsystems des Ofens. Installation und Fehlerbehebung sollten von geschultem Personal durchgeführt werden, das mit industriellen Reflow-Ofen-Elektrik- und Temperaturregelsystemen vertraut ist.

Kontaktieren Sie uns

Benötigen Sie ein HELLER K1404262 TC Temperaturregelmodul für die Wartung, den Austausch oder die Ersatzteilbevorratung von Reflow-Öfen?

Senden Sie uns die folgenden Informationen für ein schnelleres Angebot:

  • Teilenummer: K1404262.
  • Fotos des vorhandenen Moduls.
  • Reflow-Ofen-Modell.
  • PCB-Revision, falls verfügbar.
  • Benötigte Menge.
  • Fehlerbeschreibung, falls eine technische Bestätigung erforderlich ist.

Wir können Ihnen bei der Teileidentifikation, Kompatibilitätsprüfung, Verfügbarkeit, Lieferzeit und Angebot behilflich sein.

Senden Sie Ihre Anfrage noch heute für Preis- und Produktbestätigung.
