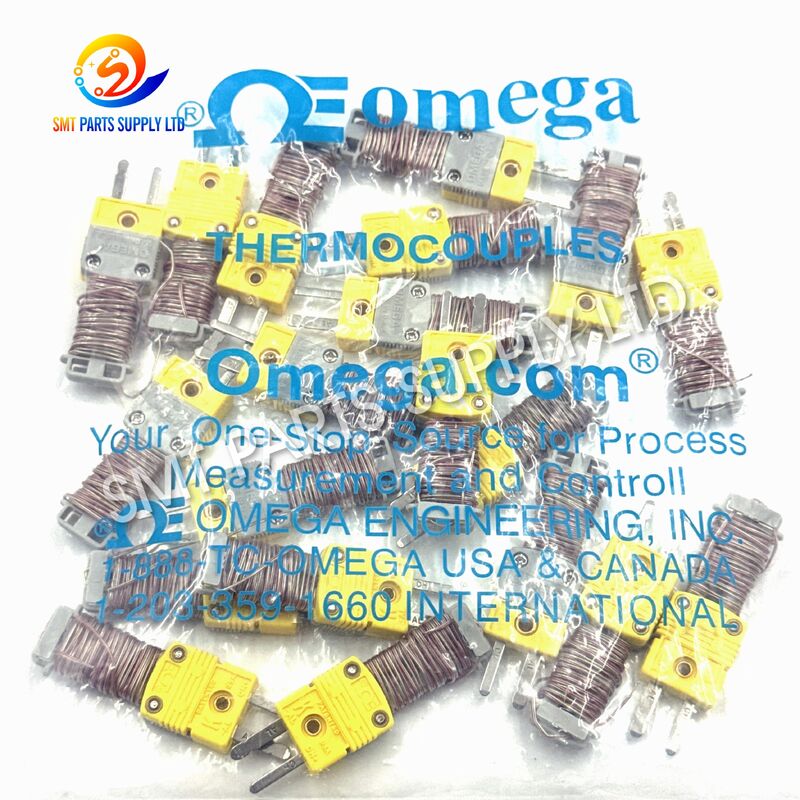

OMEGA TEC-REC-GEC Typ K Rückziehbares Thermocouple-Kabel mit federgewickeltem Rückziehbarem Design und Miniatur-Männchenanschlüssen

DerOMEGA TEC-REC-GEC Typ K einziehbares Thermoelement-Verlängerungskabelwurde entwickelt, um den Verbindungsabstand zwischen kompatiblen Typ-K-Thermoelementen und Temperaturmessgeräten zu erweitern. Seine federnde Struktur sorgt im ausgefahrenen Zustand für zusätzliche Arbeitsreichweite und nimmt nach dem Gebrauch wieder eine kompakte Form an. Dies trägt dazu bei, Kabelgewirr rund um Produktionsanlagen, Labortische, thermische Profilierungsstationen und Wartungsbereiche zu reduzieren.

Ausgestattet mit Miniatur-Thermoelement-Steckern an beiden Enden ermöglicht das Kabel einen schnellen Anschluss an kompatible Miniatur-Buchsen ohne wiederholte Kabelabschlüsse. Es eignet sich für Thermoprofiler, Handthermometer, Temperaturdatenlogger, Testinstrumente, Bedienfelder und industrielle Überwachungsgeräte.

Die Typ-K-Modelle sind üblicherweise in kurzen und verlängerten Konfigurationen erhältlich, sodass Benutzer je nach erforderlichem Arbeitsabstand ein geeignetes Kabel auswählen können. Das Kabel dient zur Signalverlängerung und sollte zusammen mit einer kompatiblen Typ-K-Messsonde oder Thermoelementbaugruppe verwendet werden.

Produktpositionierung

Dieses Produkt ist kein eigenständiger Temperatursensor. Es handelt sich um ein Thermoelement-Erweiterungszubehör, das zur Übertragung des thermoelektrischen Signals von einem Typ-K-Sensoranschluss an ein kompatibles Messgerät dient.

Ursache

Unzureichende Länge der Thermoelementleitung

In vielen Produktions- und Laboranwendungen ist die Original-Thermoelementleitung nicht lang genug, um das Messgerät zu erreichen. Der Sensor kann in einer Maschine, einer Testvorrichtung, einer Klimakammer, einem Zugangsbereich zum Reflow-Ofen, einer Heizplattform oder einer Prozessüberwachungsstation installiert werden.

Wenn das Instrument zu nahe am Prozess platziert wird, kann dies zu Unannehmlichkeiten beim Betrieb führen oder das Instrument unnötiger Hitze, Vibration, Verschmutzung oder mechanischen Risiken aussetzen.

Unorganisierte gerade Kabel

Lange, gerade Kabel können zu unnötigem Durcheinander an Arbeitsplätzen und Produktionsanlagen führen. Lose Kabel können sich verheddern, unter Geräten eingeklemmt, vom Bediener beschädigt oder während des Tests versehentlich gezogen werden.

Ein einziehbares Kabel sorgt für einen saubereren Arbeitsbereich, da nur die erforderliche Kabellänge ausgefahren wird.

Falsche Auswahl des Verlängerungskabels

Thermoelementschaltungen erfordern kompatible Leitermaterialien. Die Verwendung von gewöhnlichem Kupferdraht oder einem Verlängerungskabel für einen anderen Thermoelementtyp kann zu zusätzlichen elektrischen Verbindungen führen und die Messgenauigkeit beeinträchtigen.

Ein Thermoelementsystem vom Typ K sollte eine kompatible Sonde vom Typ K, ein Verlängerungskabel vom Typ K, einen Stecker vom Typ K und einen Instrumenteneingang vom Typ K verwenden.

Häufige Neuverkabelung

Das wiederholte Anschließen blanker Thermoelementdrähte nimmt Zeit in Anspruch und kann zu losen Anschlüssen, umgekehrter Polarität, beschädigten Leitern oder inkonsistenter Installation führen.

Miniatursteckverbinder bieten eine schnellere und bequemere Verbindungsmethode für routinemäßige Temperaturmessungen und Wartungsarbeiten.

Probleme mit der Steckerkompatibilität

Thermoelement-Steckverbinder sind in verschiedenen Größen, Geschlechtern und Kalibrierungstypen erhältlich. Ein Stecker sieht möglicherweise ähnlich aus, ist aber dennoch nicht mit der installierten Buchse kompatibel.

Vor der Bestellung sollten Benutzer Folgendes bestätigen:

• Typ der Thermoelementkalibrierung.
• Größe des Steckerkörpers.
• Geschlecht des Steckers.
• Positive und negative Polarität.
• Erforderliche Kabellänge.
• Konfiguration der Geräteeingabe.
• Betriebstemperatur um das Kabel herum.

Häufige Probleme und Ergebnisse

Lösung

Das einziehbare Thermoelementkabel OMEGA TEC-REC-GEC bietet eine praktische Lösung für Anwendungen, die eine flexible Typ-K-Signalverlängerung und eine verbesserte Kabelorganisation erfordern.

Seine Federstruktur kann je nach Arbeitsabstand ausgefahren und eingefahren werden, wenn das Instrument näher an den Messpunkt herangeführt wird. Dies reduziert unnötige Kabellängen auf dem Tisch, dem Boden oder den Produktionsgeräten.

Miniatur-Stecker an beiden Enden ermöglichen eine direkte Steckinstallation, wenn die angeschlossenen Geräte über kompatible Miniatur-Buchsen vom Typ K verfügen. Dieses Design macht das wiederholte Anschließen loser Thermoelementdrähte überflüssig und vereinfacht die Geräteeinrichtung.

Hauptvorteile der Lösung

Warum sollten Sie sich für ein einziehbares Thermoelementkabel entscheiden?

Ein ausziehbares Kabel ist vor allem bei Anwendungen sinnvoll, bei denen das Messgerät häufig bewegt wird. Es kombiniert die Reichweite eines längeren Verlängerungskabels mit dem Aufbewahrungskomfort einer kompakten Kabelbaugruppe.

Im Vergleich zu einem festen geraden Kabel kann die Spiralkonstruktion folgende Vorteile bieten:

• Reduzieren Sie lose Kabel rund um die Arbeitsplätze.
• Verbessern Sie den Lagerkomfort.
• Minimieren Sie die manuelle Kabelbündelung.
• Unterstützen Sie temporäre Tests an verschiedenen Positionen.
• Reduzieren Sie versehentlichen Kontakt mit Geräten in der Nähe.
• Halten Sie die Temperaturmessstation organisiert.
• Verbessern Sie das Handling bei der Maschinenwartung.
• Vereinfachen Sie den Transport zwischen Teststandorten.

Spezifikationen

Wichtiger Temperaturhinweis

Die einziehbare Kabelisolierung ist für eine Temperatur von ca. 105 Grad Celsius ausgelegt und sollte daher außerhalb von Bereichen bleiben, in denen diese Temperatur überschritten wird. Verwenden Sie im beheizten Prozessbereich eine geeignete Hochtemperatur-Thermoelementsonde oder -leitung.

Modellvergleich

Auswahlvergleich

Vergleich der Thermoelementtypen

Der Typ des Thermoelement-Verlängerungskabels muss mit der Sensor- und Instrumentenkalibrierung übereinstimmen. Die Kompatibilität der physischen Anschlüsse allein garantiert keine korrekte Messleistung.

Wichtige Produktmerkmale

Einziehbares Feder-Spiral-Design

Die flexible Spiralstruktur fährt nur dann aus, wenn zusätzlicher Arbeitsabstand erforderlich ist. Nach dem Gebrauch nimmt das Kabel wieder seine ursprüngliche kompakte Form an, was zur Verbesserung der Kabelführung und -aufbewahrung beiträgt.

Kompatibilität mit Thermoelementen vom Typ K

Das Kabel ist für den Einsatz in Thermoelement-Messkreisen vom Typ K konzipiert. Die Abstimmung der Kabelkalibrierung auf den Sensor und das Instrument trägt dazu bei, eine zuverlässige Signalübertragung aufrechtzuerhalten.

Miniatur-Stecker

Beide Enden sind mit Miniatur-Thermoelementsteckern ausgestattet. Diese Konfiguration eignet sich für kompatible Miniatur-Buchsen, die an Instrumenten, Adaptern, Panels oder anderen Erweiterungsbaugruppen installiert sind.

Zwei Längenoptionen

Das kürzere Modell eignet sich für Tischgeräte, kompakte Maschinen und Labortests. Das längere Modell bietet zusätzliche Reichweite für Produktionslinien, große Maschinen, Remote-Datenlogger und Wartungsanwendungen.

Flexible Instrumentenpositionierung

Das Kabel ermöglicht die Positionierung von Temperaturmessgeräten und Wärmeprofilinstrumenten entfernt vom Messpunkt, was den Zugang verbessert und dazu beiträgt, empfindliche Geräte vor Hitze oder mechanischen Störungen zu schützen.

Wiederverwendbares Verbindungszubehör

Das Plug-in-Design ermöglicht den wiederholten Einbau und Ausbau ohne häufiges Abklemmen des Leiters. Dies ist nützlich für Wartungsteams, Prozessingenieure, Labortechniker und Qualitätskontrollpersonal.

Anwendung

Thermoprofilierung im Reflow-Ofen

Das Kabel kann in einem kompatiblen Thermoprofilsystem verwendet werden, wenn das Profilgerät, die Anschlussplatte oder der Adapter über Miniatur-Thermoelementbuchsen vom Typ K verfügen.

Es kann hilfreich sein bei:

• Überprüfung des Reflow-Prozesses.
• Auswertung der Temperaturkurve.
• Vergleich der Ofenzonen.
• Inspektion der Prozesseinrichtung.
• Prüfung der Profilwiederholbarkeit.
• Überprüfung der Produktionsumstellung.
• Vorbeugende Wartung.
• Thermische Fehlerbehebung.

Das einziehbare Kabel sollte außerhalb von Bereichen bleiben, in denen die angegebene Temperaturgrenze überschritten wird. In der beheizten Kammer sollte eine geeignete Hochtemperatur-Thermoelementsonde oder -leitung verwendet werden.

SMT-Elektronikfertigung

Bei der Leiterplattenbestückung ist die Temperaturkontrolle unerlässlich. Das Kabel kann eine temporäre oder abnehmbare Temperaturmessung unterstützen bei:

• Aufbau des Reflow-Lötprozesses.
• Bewertung der PCB-Erwärmung.
• Prüfung der Bauteiltemperatur.
• Überprüfung der Gerätetemperatur.
• Überprüfung des Vorwärmvorgangs.
• Maschinenwartung.
• Validierung der Produktionslinie.
• Technische Musterprüfung.

Temperaturprüfung im Labor

Das kompakte Spiraldesign eignet sich für Labore, in denen ein Gerät an mehreren Prüfpositionen eingesetzt wird. Bediener können das Kabel während der Messung ausfahren und nach dem Test einfahren lassen.

Zu den typischen Laboranwendungen gehören:

• Anschluss für Temperaturmesser.
• Testen von Datenloggern.
• Sensorvergleich.
• Kalibrierungsunterstützung.
• Umwelttests.
• Messung der Heizplatte.
• Produktentwicklungstests.
• Überwachung von Forschungsgeräten.

Wartung von Industrieanlagen

Wartungstechniker können das Kabel verwenden, um ein tragbares Messgerät an eine an einer Maschine installierte Thermoelementtafel oder einen Sensoranschlusspunkt anzuschließen.

Zur geeigneten Ausrüstung können gehören:

• Industrieöfen.
• Trocknungsausrüstung.
• Verpackungsmaschinen.
• Heizsysteme.
• Temperaturkammern.
• Produktionsvorrichtungen.
• Prozesskontrollausrüstung.
• Prüfmaschinen.

Qualitätskontrolle und Inspektion

Das Kabel eignet sich zur vorübergehenden Temperaturüberprüfung bei Eingangskontrollen, Prozessvalidierungen, Erstmusterprüfungen, Gerätereparaturen und Qualitätsaudits.

Anwendungstabelle

Wie es funktioniert

Ein Thermoelement erzeugt eine kleine elektrische Spannung, wenn die Messstelle einem Temperaturunterschied ausgesetzt ist. Das Messgerät wandelt diese Spannung entsprechend der gewählten Thermoelementkalibrierung in einen Temperaturwert um.

Das ausziehbare Verlängerungskabel erzeugt kein Temperatursignal. Stattdessen überträgt es das Signal zwischen dem Typ-K-Sensorkreis und dem Messgerät.

Betriebsprozess

1. Eine Thermoelementsonde vom Typ K erfasst die Temperatur am Messpunkt.
2. Das Thermoelement erzeugt eine kleine Spannung, die von der Temperaturdifferenz abhängt.
3. Das Verlängerungskabel überträgt das Thermoelementsignal zum angeschlossenen Instrument.
4. Die Miniatursteckverbinder sorgen für lösbare elektrische Verbindungen.
5. Der Temperaturmesser oder Profiler verarbeitet das Typ-K-Signal.
6. Der Messwert wird angezeigt, aufgezeichnet oder analysiert.
7. Nach dem Test zieht sich das Kabel in seine kompakte, gewickelte Form zurück.

Signalflusstabelle

Bedeutung der richtigen Polarität

Thermoelementanschlüsse haben positive und negative Anschlüsse. Eine umgekehrte Polarität kann dazu führen, dass die angezeigte Temperatur sinkt, wenn die tatsächliche Temperatur steigt.

Vor der Operation:

• Identifizieren Sie den Pluspol.
• Identifizieren Sie den Minuspol.
• Richten Sie den Stecker richtig aus.
• Stecken Sie den Stecker ohne übermäßige Kraft ein.
• Überprüfen Sie die Reaktion des Instruments.
• Überprüfen Sie den Messwert bei Bedarf mit einer bekannten Referenz.

Bedeutung passender Thermoelementtypen

Die folgenden Komponenten sollten alle kompatibel sein:

Die Verwendung gemischter Thermoelementtypen kann zu zusätzlichen Übergängen und Messfehlern führen.

So wählen Sie aus

Schritt 1: Bestätigen Sie den Thermoelementtyp

Wählen Sie dieses Kabel nur, wenn Sensor und Messgerät für Thermoelemente vom Typ K ausgelegt sind.

Wählen Sie das Produkt nicht nur nach der Farbe oder dem Aussehen des Steckers aus. Bestätigen Sie die genaue Kalibrierung, die auf dem Etikett des vorhandenen Kabels, Steckers, der Sonde oder des Geräts aufgedruckt ist.

Schritt 2: Bestätigen Sie die Anschlussgröße

Das Produkt verwendet Miniatur-Thermoelementanschlüsse. Miniatur- und Standardstecker sind nicht direkt austauschbar.

Überprüfen:

• Abmessungen des Steckverbinderkörpers.
• Pin-Abmessungen.
• Sockelabmessungen.
• Kennzeichnung des Steckverbindertyps.
• Spezifikation der Geräteeingabe.
• Vorhandene Kabelsteckergröße.

Schritt 3: Bestätigen Sie das Geschlecht des Steckers

Die beschriebene Konfiguration verfügt an beiden Enden über männliche Anschlüsse. Beide angeschlossenen Geräte sollten über kompatible Buchsen verfügen.

Schritt 4: Wählen Sie die Kabellänge aus

Wählen Sie das kürzere Modell, wenn:

• Das Gerät befindet sich in der Nähe des Messpunkts.
• Das Kabel wird hauptsächlich auf einem Prüfstand eingesetzt.
• Kompakte Lagerung ist wichtig.
• Die erforderliche Verlängerung beträgt etwa 5 Fuß.
• Das Instrument wird häufig transportiert.

Wählen Sie das längere Modell, wenn:

• Das Instrument muss weiter von der Maschine entfernt bleiben.
• Das Kabel wird rund um große Produktionsanlagen verwendet.
• Der Bediener benötigt zusätzlichen Bewegungsspielraum.
• Die erforderliche Verlängerung beträgt etwa 20 Fuß.
• Es muss ein Remote-Panel oder Logger angeschlossen sein.

Schritt 5: Bestätigen Sie die Arbeitstemperatur

Das ausziehbare Kabel wird normalerweise außerhalb des Prozessbereichs mit den höchsten Temperaturen verwendet.

Für Hochtemperaturanwendungen:

• Halten Sie den ausziehbaren Bereich von direkter Hitze fern.
• Verwenden Sie eine Hochtemperatursonde in der Kammer.
• Vermeiden Sie den Kontakt mit Heizelementen.
• Vermeiden Sie den Kontakt mit geschmolzenem Lot.
• Vermeiden Sie den Kontakt mit heißen Abgasen.
• Überprüfen Sie die Umgebungstemperatur rund um das Kabel.
• Überschreiten Sie nicht die Kabelisolationswerte.

Schritt 6: Bestätigen Sie das Gerätemodell

Geben Sie das genaue Modell des Thermoprofilers, Temperaturmessers, Datenloggers oder Prüfgeräts an. Geräteinformationen helfen bei der Bestätigung der Steckerschnittstelle und des Thermoelementeingangstyps.

Schritt 7: Bestätigen Sie den Antrag

Unterschiedliche Anwendungen erfordern möglicherweise unterschiedliche Kabellängen, Steckeranordnungen, Isoliermaterialien oder Temperaturbereiche.

Bitte geben Sie Folgendes an:

• Messgerätemodell.
• Thermoelement-Sensortyp.
• Fotos vorhandener Anschlüsse.
• Erforderliche eingefahrene Länge.
• Erforderliche verlängerte Länge.
• Maximale Umgebungstemperatur.
• Anwendungsumgebung.
• Benötigte Menge.
• Lieferziel.
• Besondere Verpackungsanforderungen.

Auswahl-Checkliste

Installationsanweisungen

1. Stellen Sie sicher, dass die Thermoelementsonde, das Kabel und das Instrument alle vom Typ K sind.
2. Schalten Sie das Gerät in den Messmodus Typ K.
3. Überprüfen Sie das Kabel und die Anschlüsse vor der Installation.
4. Stellen Sie sicher, dass es sich bei den angeschlossenen Buchsen um Miniatur-Thermoelement-Buchsen handelt.
5. Richten Sie die Plus- und Minuspole richtig aus.
6. Stecken Sie die Stecker gerade in die Buchsen.
7. Stecken Sie den Stecker nicht mit Gewalt in eine inkompatible Buchse.
8. Positionieren Sie das Spiralkabel entfernt von beweglichen Maschinenteilen.
9. Halten Sie das Kabel von scharfen Kanten und heißen Oberflächen fern.
10. Ziehen Sie das Kabel langsam und gleichmäßig heraus.
11. Vermeiden Sie es, das Kabel kontinuierlich auf seine maximale Länge zu ziehen.
12. Stellen Sie sicher, dass sich die angezeigte Temperatur normal ändert.
13. Vergleichen Sie den Messwert mit einer bekannten Referenz, wenn es auf die Genauigkeit ankommt.
14. Lassen Sie das Kabel vor der Lagerung einrollen.
15. Lagern Sie das Kabel in einer sauberen und trockenen Umgebung.

Wartungsempfehlungen

Fehlerbehebung

FAQ

1. Kann dieses Kabel die Temperatur unabhängig messen?

Nein. Bei diesem Produkt handelt es sich um ein Thermoelement-Verlängerungskabel, das nicht über die primäre Messstelle verfügt. Es muss an eine kompatible Thermoelementsonde vom Typ K und ein Temperaturmessgerät vom Typ K angeschlossen werden.

2. Kann dieses Kabel mit einem Reflow-Ofen-Thermoprofilgerät verwendet werden?

Ja, wenn das Thermal Profiler, der Adapter oder das Anschlussfeld über kompatible Miniatur-Buchseneingänge vom Typ K verfügt. Bestätigen Sie vor der Bestellung das Profilermodell, das Steckergeschlecht, die Steckergröße, die Kabellänge und die Betriebstemperatur.

3. Kann das einziehbare Kabel in einem Reflow-Ofen platziert werden?

Die einziehbare Kabelisolierung ist für eine Temperatur von ca. 105 Grad Celsius ausgelegt und sollte daher außerhalb von Bereichen bleiben, in denen diese Temperatur überschritten wird. Verwenden Sie im beheizten Prozessbereich eine geeignete Hochtemperatur-Thermoelementsonde oder -leitung.

4. Was ist der Unterschied zwischen RECK1-10 und RECK4-10?

RECK1-10 ist ein kürzeres Modell für kompakte Prüfstände und nahegelegene Instrumente. RECK4-10 bietet eine längere Distanz für große Maschinen, Fernmessgeräte und Wartungsanwendungen in der Produktionslinie.

5. Kann ein Verlängerungskabel vom Typ K mit Sensoren vom Typ J oder Typ T verwendet werden?

Nein. Die Kalibrierung des Verlängerungskabels sollte mit dem Thermoelementsensor und dem Geräteeingang übereinstimmen. Das Mischen verschiedener Thermoelementtypen kann zu Messfehlern führen, selbst wenn die Anschlüsse physisch kompatibel erscheinen.

Kontaktieren Sie uns

Bitte senden Sie bei der Angebotsanfrage folgende Informationen:

• Erforderliches Modell.
• Benötigte Menge.
• Thermoelementtyp.
• Steckergröße.
• Geschlecht des Steckers.
• Erforderliche Kabellänge.
• Thermoprofiler oder Instrumentenmodell.
• Vorhandene Produktfotos.
• Maximale Betriebstemperatur.
• Bewerbungsdetails.
• Lieferland.
• Postleitzahl.
• Gewünschter Liefertermin.
• Verpackungsanforderungen.

Unser Vertriebsteam kann Sie bei der Modellbestätigung, Steckverbinderkompatibilität, Längenauswahl, Anwendungsprüfung, Mengenangebot, Inspektionsfotos, Verpackungsvereinbarungen und internationaler Lieferung unterstützen.

Für eine schnellere Bearbeitung stellen Sie bitte deutliche Fotos des vorhandenen Kabeletiketts, der Steckerenden, des Gerätetypenschilds und der Geräteeingangsbuchse zur Verfügung.
