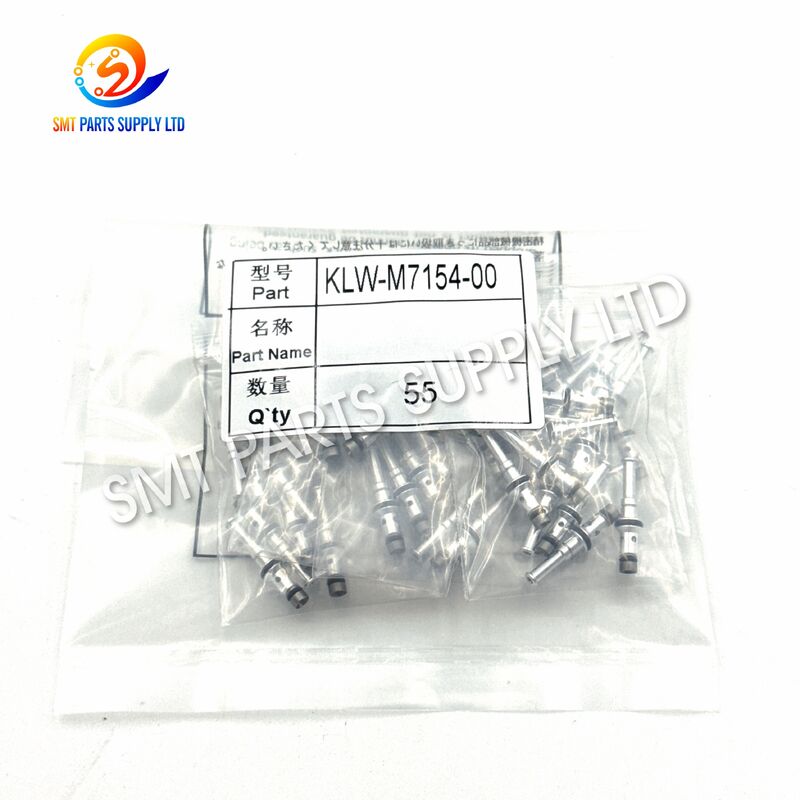

Yamaha KLW-M7154-00 BIT Kupferkern-Vakuumventil für SMT-Komponentenaufnahme auf YSM10 YSM20 YSM20R Maschinen

Das Kupferkern-Vakuumgenerator-Magnetventil KLW-M7154-00 BIT von Yamaha ist eine kompakte pneumatische Steuerkomponente, die für kompatible SMT-Bestückungsmaschinenanwendungen YSM10, YSM20 und YSM20R entwickelt wurde. Es wird im Vakuumsystem der Maschine oder im Pneumatiksystem des Bestückkopfs installiert und hilft bei der Steuerung der Saug- und Freigabezyklen, die für die Aufnahme und Platzierung elektronischer Komponenten erforderlich sind.

Während der Produktion muss die Platzierungsdüse schnell Vakuum erzeugen, jedes Bauteil während der Kopfbewegung sicher halten und es präzise an der programmierten Leiterplattenposition freigeben. Ein verschmutztes, verschlissenes, undichtes oder langsam reagierendes Ventil kann zu instabiler Ansaugung, Alarmen wegen fehlender Komponenten, verzögerter Freigabe, herunterfallenden Komponenten oder wiederholten Maschinenunterbrechungen führen.

KLW-M7154-00 eignet sich für die vorbeugende Wartung, dringende Gerätereparaturen, die Wartung von Bestückköpfen und die Ersatzteilbevorratung. Vor der Bestellung sollten Kunden die vollständige Teilenummer, die BIT-Kennzeichnung, den Stecker, die Anordnung der Pneumatikanschlüsse, die Montageabmessungen, das Maschinenmodell und die Originalfotos der Komponenten vergleichen, um eine korrekte Konfiguration sicherzustellen.

Probleme mit der Vakuumaufnahme sind häufige Wartungsprobleme bei SMT-Bestückungsgeräten. Allerdings ist nicht jeder Pickup-Fehler auf eine beschädigte Düse zurückzuführen. Das Vakuumerzeugerventil, der Magnetschaltmechanismus, die Pneumatikschläuche, Filter, Anschlüsse, Sensoren und die Druckluftqualität können das Ergebnis beeinflussen.

Wenn KLW-M7154-00 verunreinigt, abgenutzt, blockiert, elektrisch instabil oder mechanisch langsam wird, erhält die Platzierungsdüse möglicherweise nicht zum erforderlichen Zeitpunkt das richtige Vakuumniveau.

Ein Vakuumerzeuger-Magnetventil sollte überprüft werden, wenn die Maschine eine oder mehrere der folgenden Bedingungen aufweist:

• Häufige Alarme wegen fehlender Komponenten.
• Reduzierte Düsensaugleistung.
• Komponenten fallen während der Kopfbewegung herunter.
• Komponenten bleiben nach der Platzierung an der Düse befestigt.
• Verzögerte Komponentenfreigabe.
• Intermittierende Aufnahmeleistung.
• Unterschiedliche Vakuumleistung zwischen Kopfpositionen.
• Wiederholte Vakuum- oder Pneumatikalarme.
• Ungewöhnliches Luftleckgeräusch.
• Erhöhter Druckluftverbrauch.
• Änderung der Produktionsleistung nach längerem Betrieb.
• Der Pickup-Fehler bleibt nach der Düsenreinigung bestehen.
• Die Vakuumreaktion wird langsamer als normal.
• Maschinenstillstand durch wiederholtes manuelles Zurücksetzen.

Da mehrere Komponenten ähnliche Symptome hervorrufen können, sollten Techniker vor dem Austausch des Ventils eine systematische Inspektion durchführen.

Wenn die Inspektion bestätigt, dass die vorhandene Vakuumsteuerungskomponente defekt ist, kann der Austausch durch ein korrekt passendes Ventil KLW-M7154-00 dabei helfen, eine stabile Saug- und Ablassleistung wiederherzustellen.

Ein richtig ausgewähltes und richtig installiertes Vakuumventil kann helfen:

• Stellen Sie eine stabile Düsensaugleistung wieder her.
• Verbessern Sie die Konsistenz der Komponentenaufnahme.
• Reduzieren Sie Fehler aufgrund fehlender Komponenten.
• Reduzieren Sie das Herunterfallen von Bauteilen während der Bewegung.
• Verbessern Sie die Ansauggeschwindigkeit.
• Unterstützen Sie eine genaue Komponentenfreigabe.
• Reduzieren Sie wiederholte Maschinenstopps auf ein Minimum.
• Verbessern Sie die Effizienz der Bestückkopfwartung.
• Reduzieren Sie unnötigen Düsenaustausch.
• Verbessern Sie die Gesamtauslastung der Leitung.
• Unterstützen Sie eine konsistente Hochgeschwindigkeitsproduktion.
• Reduzieren Sie die Zeit für Notfallreparaturen.
• Verbessern Sie die Ersatzteilwartungsplanung.
• Sorgen Sie über lange Produktionszyklen hinweg für eine stabile Platzierungsqualität.

Durch den Austausch des Ventils allein können Fehler, die durch verstopfte Düsen, beschädigte Filter, undichte Schläuche, instabilen Druckluftdruck, defekte Sensoren, Probleme mit der Steuerplatine oder falsche Maschineneinstellungen verursacht werden, nicht behoben werden. Eine vollständige Systeminspektion bleibt unerlässlich.

Ähnliche Vakuumkomponenten können ein nahezu identisches äußeres Erscheinungsbild aufweisen, obwohl sie unterschiedliche Betriebsspannungen, Anschlüsse, Montagehalterungen, Luftanschlussrichtungen, Strömungseigenschaften oder interne Strukturen verwenden.

Bevor Sie eine Bestellung aufgeben, bestätigen Sie Folgendes:

1. Vollständige Teilenummer: KLW-M7154-00.
2. BIT-Körpermarkierung.
3. Maschinenmodell.
4. Bestückkopftyp.
5. Originale Steckerform.
6. Stecker-Pin-Anordnung.
7. Anzahl der pneumatischen Anschlüsse.
8. Portgröße und -richtung.
9. Position der Montagebohrung.
10. Gesamtabmessungen des Produkts.
11. Kabel- oder Drahtrichtung.
12. Zusätzliche Halterungskonfiguration.
13. Maschinenseriennummer, sofern verfügbar.
14. Fotos der ausgebauten Komponente.
15. Erforderlicher Produktzustand und -menge.

Kompatibilitätsinformationen dienen als Kaufreferenz. Maschinenrevisionen, Kopfkonfigurationen, regionale Spezifikationen und frühere Modifikationen können zu Unterschieden zwischen Geräten mit demselben Modellnamen führen.

Das Ventil unterstützt die pneumatische Sequenz, die die Düse benötigt, um elektronische Komponenten aus Bandzuführungen, Tabletts, Stabzuführungen oder anderen Bauteilversorgungssystemen aufzunehmen.

Nach der Aufnahme hält ein stabiles Vakuum das Bauteil fest, während sich der Bestückkopf bewegt. An der programmierten Leiterplattenkoordinate hilft das Ventil dabei, das Vakuum abzubauen, sodass das Bauteil auf dem Lötpastenpad platziert werden kann.

KLW-M7154-00 kann bei der Wartung kompatibler Bestückköpfe verwendet werden, bei denen schwache Saugkraft, verzögerte Abgabe, Luftlecks, intermittierender Unterdruck oder wiederholte Ansaugalarme auftreten.

Fabriken, die mehrere YSM-Maschinen betreiben, können bestätigte Ventile als vorbeugende Wartungsteile auf Lager haben. Ein geplanter Austausch kann das Risiko unerwarteter Produktionsausfälle verringern.

Bei Produktionslinien, bei denen sich Maschinenstillstand direkt auf die Lieferpläne auswirkt, kann die Aufbewahrung eines korrekt identifizierten Ersatzventils die Reparaturzeit verkürzen.

Bei der High-Mix-Produktion ändern sich häufig Komponentengröße, -form, -gewicht und -verpackung. Eine stabile Vakuumreaktion trägt dazu bei, eine zuverlässige Aufnahmeleistung bei verschiedenen Produkten aufrechtzuerhalten.

Dienstleister in der Elektronikfertigung benötigen flexible Bestückungsgeräte für häufige Produktionswechsel. Zuverlässige pneumatische Komponenten unterstützen eine stabile Ausgabe und reduzieren unerwartete Unterbrechungen.

Die Komponente kann SMT-Linien unterstützen, die Steuerplatinen für Haushaltsgeräte, Kommunikationsprodukte, Displays, intelligente Geräte und andere Unterhaltungselektronik produzieren.

Die Produktion von Leiterplatten in der Automobilindustrie erfordert eine konsequente Prozesskontrolle und eine nachvollziehbare Wartung. Die korrekte Identifizierung von Teilen und Tests nach dem Austausch tragen zur Unterstützung organisierter Geräteverwaltungsverfahren bei.

Geeignete Anwendungen umfassen die SMT-Produktion für Stromversorgungen, Steuerungen, Automatisierungsmodule, Industriesensoren, Instrumentierung, Sicherheitsausrüstung und Kommunikationssysteme.

Wartungsunternehmen können KLW-M7154-00 für Kundenmaschinenreparaturen, Bestückkopfwartung, Geräteüberholung und Ersatzteilunterstützung verwenden.

SMT-Teilehändler können dieses Modell für Kunden in Europa, Nordamerika, Südostasien und anderen Märkten der Elektronikfertigung auf Lager haben.

Saubere und trockene Druckluft gelangt in den Pneumatikkreislauf der Maschine. Die Luft sollte das richtige Filter- und Regulierungssystem passieren, bevor sie die Vakuumkontrollkomponente erreicht.

Der Bestückungsautomat sendet einen elektrischen Befehl entsprechend der programmierten Aufnahme- und Bestückungssequenz. Das Ventil muss im richtigen Moment reagieren.

Nach Erhalt des Steuersignals ändert der Magnetmechanismus den internen Luftstrompfad. Dieser Schaltvorgang steuert den Vakuumerzeugungskreis.

Der Luftstrom durch das Vakuumsystem erzeugt einen Unterdruck an der Platzierungsdüse. Die Düse berührt das Bauteil und hält es durch Ansaugen fest.

Die Maschine kann Druck- oder Vakuumsensoren verwenden, um zu bestätigen, dass die Komponente korrekt aufgenommen wurde. Eine instabile Ventilleistung kann dazu führen, dass die Bestätigung nicht erfolgreich ist.

Der Bestückkopf bewegt das Bauteil von seiner Bereitstellungsposition in Richtung Leiterplatte. Ein stabiles Vakuum ist erforderlich, um zu verhindern, dass die Komponente herunterfällt, sich verschiebt, dreht oder falsch ausgerichtet wird.

An der programmierten Platzierungskoordinate ändert die Maschine das Ventilsignal. Das Vakuum wird aufgehoben, sodass sich das Bauteil von der Düse trennt.

Dieser Vorgang wiederholt sich während der gesamten Produktion kontinuierlich. Selbst eine kleine Reaktionsverzögerung kann sich auf Tausende von Bestückungszyklen auswirken, sodass der Zustand des Ventils für eine gleichbleibende Fertigungsleistung wichtig ist.

Die richtige Auswahl reduziert Installationsrisiken, Produktionsverzögerungen und unnötige Rücksendungen.

Für ein genaues Angebot geben Sie Folgendes an:

• Teilenummer: KLW-M7154-00.
• Maschinenmodell: YSM10, YSM20 oder YSM20R.
• Platzierungskopftyp, sofern verfügbar.
• Benötigte Menge.
• Erforderlicher Produktzustand.
• Zielland und Postleitzahl.
• Fotos des Originalventils.
• Klares Bild des Teilenummernetiketts.
• Fotos von Anschlüssen und Pneumatikanschlüssen.
• Jede dringende Lieferanforderung.
• Gewünschte Inspektionsmethode.
• Zusätzliche SMT-Teile sind in derselben Lieferung erforderlich.

Fotos sollten bereitgestellt werden, wenn:

• Das Originaletikett ist beschädigt.
• Nur ein Teil der Modellnummer ist sichtbar.
• Die Maschine wurde modifiziert.
• Das alte Bauteil verfügt über eine zusätzliche Halterung.
• Die Ausrichtung des Steckers scheint anders zu sein.
• Der Käufer vergleicht mehrere ähnliche Ventile.
• Die Maschine wurde zuvor mit einem Ersatzteil repariert.
• Die Seriennummer des Geräts ist nicht verfügbar.
• Die erforderliche Betriebsspannung ist ungewiss.
• Der Kunde benötigt vor einer Großbestellung eine Bestätigung.

Die Installation sollte von geschultem SMT-Wartungspersonal durchgeführt werden.

• Stoppen Sie die Maschine gemäß den genehmigten Verfahren.
• Trennen Sie die Hauptstromversorgung.
• Trennen Sie die Druckluftversorgung.
• Lassen Sie den verbleibenden pneumatischen Druck ab.
• Notieren Sie die ursprüngliche Ventilposition.
• Fotografieren Sie alle Schläuche und Anschlüsse.
• Bestätigen Sie die Ersatzteilnummer.
• Bereiten Sie saubere und geeignete Werkzeuge vor.
• Offene Pneumatikanschlüsse vor Verschmutzung schützen.
• Überprüfen Sie, ob die Ersatzkonfiguration mit der entfernten Komponente übereinstimmt.

• Ziehen oder verdrehen Sie nicht an elektrischen Leitungen.
• Versuchen Sie nicht, den Stecker mit Gewalt in Position zu bringen.
• Bestätigen Sie die korrekte Verbindung zwischen Schlauch und Anschluss.
• Halten Sie die Luftwege frei von Staub und Öl.
• Richten Sie die Montagelöcher aus, bevor Sie die Schrauben festziehen.
• Befestigungselemente gleichmäßig festziehen.
• Vermeiden Sie ein zu hohes Anzugsdrehmoment.
• Pneumatikschläuche nicht verbiegen oder einklemmen.
• Stellen Sie sicher, dass das Ventil keine beweglichen Teile behindert.
• Behalten Sie die ursprüngliche Einbaurichtung bei.

• Stellen Sie die Druckluftversorgung schrittweise wieder her.
• Überprüfen Sie alle Verbindungen auf Undichtigkeiten.
• Stellen Sie die Stromversorgung wieder her und überprüfen Sie das Steuersignal.
• Ventilumschaltung testen.
• Überprüfen Sie die Vakuumleistung der Düse.
• Führen Sie eine Überprüfung der Komponentenabholung durch.
• Bestätigen Sie die normale Komponentenfreigabe.
• Überwachen Sie die Maschine auf Alarme.
• Führen Sie einen kontrollierten Probeproduktionslauf durch.
• Notieren Sie das Austauschdatum und die Kopfposition.

Führen Sie keine scharfen Metallgegenstände in die Ventilanschlüsse ein. Verwenden Sie keine ungeeigneten Reinigungschemikalien. Eine unbefugte Demontage kann interne Dichtungen, Spulen, Federn oder Präzisionsluftkanäle beschädigen.

Die verfügbaren Inspektionsverfahren können je nach angegebenem Produktzustand variieren.

Kunden mit spezifischen Prüfstandards sollten ihre Anforderungen vor der Auftragsbestätigung angeben.

Das Ventilgehäuse, der Anschluss und die pneumatischen Anschlüsse müssen beim internationalen Transport angemessen geschützt werden.

1. Überprüfen Sie die Produktidentifikation.
2. Schützen Sie freiliegende pneumatische Anschlüsse.
3. Legen Sie die Komponente in einen sauberen Schutzbeutel.
4. Fügen Sie bei Bedarf einen antistatischen Schutz hinzu.
5. Wickeln Sie das Ventil mit Polstermaterial ein.
6. Vermeiden Sie direkten Druck auf den Stecker.
7. Legen Sie das Produkt in einen stabilen Innenkarton.
8. Fügen Sie stoßfestes Material rund um die Innenbox hinzu.
9. Bringen Sie ein deutliches Etikett mit der Teilenummer an.
10. Den Umkarton gut verschließen.

Die Versandoptionen können je nach Bestellmenge, Zielort, Lieferdringlichkeit, Paketgröße und Kundenwunsch arrangiert werden.

Das vollständige Modell KLW-M7154-00 wird für die Überprüfung, Inspektion, Verpackung und Lieferung von Anfragen verwendet.

Kunden können Maschineninformationen, Originalkomponentenfotos, Steckerdetails, Pneumatikanschlussanordnungen und Abmessungen zum Vergleich einreichen.

Geeignet für den einteiligen Notfallaustausch, den regelmäßigen Wartungsbedarf oder den Masseneinkauf von Lagerbeständen.

Das Produkt ist für die Wartung von SMT-Geräten, die Wartung von Bestückköpfen, die Reparatur von Vakuumsystemen und das Ersatzteilmanagement vorgesehen.

Der individuelle Schutz trägt dazu bei, das Risiko einer Beschädigung von Stecker, Anschluss und Gehäuse beim internationalen Transport zu verringern.

Kunden können die Ventilanfrage mit Anforderungen an Zuführungen, Düsen, Filter, Sensoren, Motoren, Riemen, Zylinder, Kabel, Platinen und andere SMT-Maschinenteile kombinieren.

KLW-M7154-00 wird im pneumatischen Vakuumsteuerungssystem kompatibler SMT-Bestückungsmaschinen verwendet. Es hilft, die Ansaugung und Freigabe der Düse während der Aufnahme, des Transports und der Platzierung elektronischer Komponenten zu steuern.

Das Teil wird üblicherweise für YSM10-, YSM20- und YSM20R-Anwendungen ausgewählt. Allerdings können sich Maschinenrevisionen und Bestückkopfkonfigurationen unterscheiden, daher sollten das Originalventil, der Stecker, die Anschlüsse, die Abmessungen und die Maschineninformationen bestätigt werden.

Geben Sie die vollständige Teilenummer, das Maschinenmodell, den Kopftyp, das Originalteiletikett, das Anschlussfoto, das Foto des Pneumatikanschlusses, das Foto der Installationsposition, die erforderliche Menge und den Lieferort an. Ein physischer Vergleich wird dringend empfohlen.

Zu den möglichen Symptomen gehören schwache Saugkraft, zeitweilige Aufnahmefehler, Komponentenabfall, verzögerte Freigabe, kontinuierliches Vakuum, Luftleckage, ungewöhnliche pneumatische Geräusche, wiederholte Vakuumalarme oder Produktionsunterbrechungen nach der Inspektion von Düse und Filtern.

Ein ähnliches Erscheinungsbild garantiert keine Kompatibilität. Verschiedene Modelle können unterschiedliche Spannungen, Luftstromeigenschaften, Anschlüsse, Montageabmessungen, pneumatische Anschlüsse, Halterungen oder interne Strukturen verwenden. Bestätigen Sie immer die vollständige Teilenummer und die physische Konfiguration.

Kontaktieren Sie unser Vertriebsteam für aktuelle Verfügbarkeit, Preise, Produktzustand, Inspektionsoptionen, Verpackungsdetails und internationale Liefervereinbarungen.

Für ein schnelles und genaues Angebot geben Sie bitte Folgendes an:

• Produktmodell: KLW-M7154-00.
• Maschinenmodell und Kopfkonfiguration.
• Benötigte Menge.
• Erforderlicher Produktzustand.
• Zielland und Postleitzahl.
• Klare Fotos der Originalkomponente.
• Details zu Stecker und Pneumatikanschluss.
• Voraussichtlicher Lieferplan.
• Erforderliche Prüfdokumentation.
• Weitere SMT-Maschinenteile werden in derselben Reihenfolge benötigt.

Unser Team prüft Ihre Informationen und unterbreitet Ihnen einen geeigneten Liefervorschlag auf der Grundlage des bestätigten Modells, der Konfiguration, der Menge und der Lieferanforderungen.
