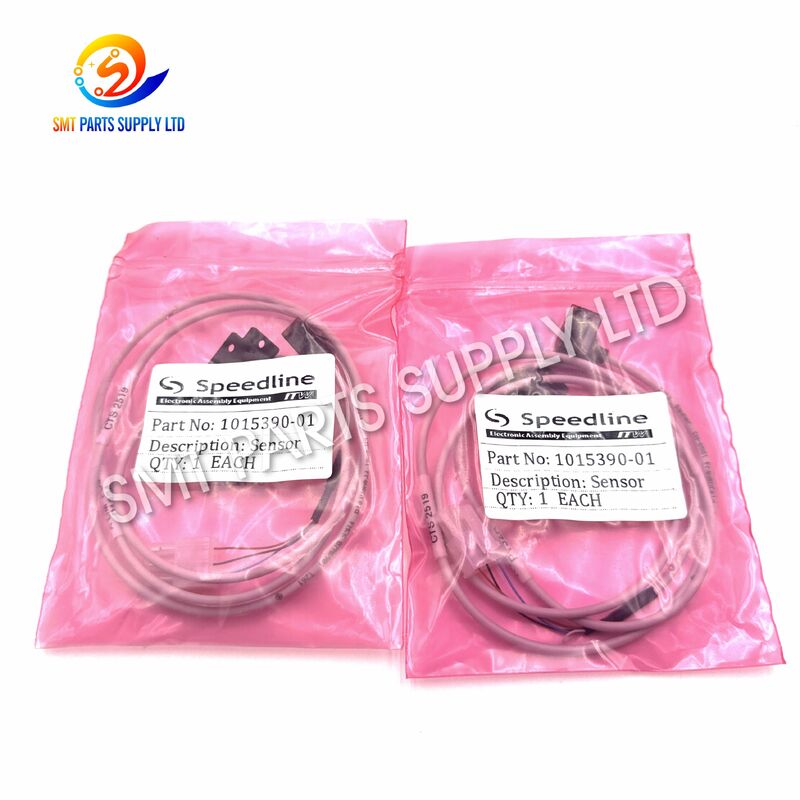

Maschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit Positionsbestätigung

Markenname: Speedline MPM
Modellnummer: 1015390-01
Detailinformationen
Herkunftsort:
CHINA&JAPAN
Produktname:
Begrenzungssensor für Förderband X
Referenzmarke:
Speedline MPM
Teilenummer:
1015390-01
Verwandte Serien:
MOMENTUM
Anwendbare Maschine:
MPM125 Siebdrucker
Produktkategorie:
SMT-Ersatzteile
Ausrüstungskategorie:
SMT-Bildschirmdrucker
Bewerbungssystem:
PCB-Fördersystem
Einbaulage:
Grenzposition der X-Achse des Förderers
Sekundärfunktion:
Positionsbestätigung und Homing-Unterstützung
Signalzweck:
Stellt den Grenzwertstatus für die Maschinensteuerung bereit
Komponententyp:
Elektrischer Positionssensor
Ersatztyp:
Ersatzteil für die Maschinenwartung
Montagemethode:
Entspricht der ursprünglichen Maschineninstallation
Stecker:
Maschinenspezifisch; Bestätigung erforderlich
Hervorheben:

MPM125 Grenzsensor für Bildschirmdrucker

,

X-Grenzsensor des Förderers mit Positionsbestätigung

,

SMT-Ersatzteile für den Bildschirmdrucker MPM125

Produktbeschreibung

Speedline MPM 1015390-01 Förderband X-Endschalter für MPM125 Drucker

Maschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit PositionsbestätigungMaschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit PositionsbestätigungMaschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit Positionsbestätigung

Der Speedline MPM 1015390-01 Förderband X-Endschalter ist eine maschinenspezifische Positionsdetektionseinheit, die für das Förderbandsystem des MPM125 Siebdruckers entwickelt wurde. Der Schalter ist an der vorgesehenen X-Achsen-Endposition installiert und liefert ein elektrisches Schaltsignal, wenn der Förderbandmechanismus seine definierte Fahrgrenze erreicht. Dieses Signal ermöglicht es der Maschinensteuerung, die Endposition zu identifizieren, die entsprechende Bewegung zu stoppen oder umzukehren und eine kontrollierte Betriebssequenz aufrechtzuerhalten.

Ein korrekt funktionierender Endschalter ist wichtig für den stabilen Platinentransport, die zuverlässige Maschineninitialisierung und die konsistente Positionierung des Förderbands. Wenn der ursprüngliche Schalter beschädigt, kontaminiert, elektrisch instabil oder mechanisch fehlausgerichtet ist, kann der Drucker Positionsalarme anzeigen, das Referenzfahren nicht abschließen oder den normalen Leiterplattentransfer unterbrechen.

Die Teilenummer 1015390-01 wird als Ersatzteil für Wartungs- und Reparaturanwendungen geliefert. Die Kompatibilität sollte vor dem Kauf anhand der Teilenummer, der Einbauposition, des Steckererscheinungsbilds, der Montageabmessungen und der Maschinenkonfiguration bestätigt werden.


Warum der Förderband X-Endschalter wichtig ist

Das Förderbandsystem bewegt Leiterplatten in den, durch den und aus dem Druckbereich. Seine Bewegung muss innerhalb eines kontrollierten mechanischen Bereichs bleiben. Der X-Endschalter fungiert als Positionsreferenz und Fahrschutzkomponente innerhalb dieser Bewegungssequenz.

Ohne ein zuverlässiges Endschalter-Signal kann das Steuerungssystem möglicherweise nicht feststellen, ob der Förderbandmechanismus seine vorgesehene Grenze erreicht hat. Dies kann zu wiederholten Bewegungsversuchen, Maschinenalarmen, unvollständiger Initialisierung, abnormalem mechanischem Kontakt oder unterbrochenem Leiterplattentransfer führen.

Der Schalter trägt zu mehreren wichtigen Maschinenfunktionen bei:

Funktion Betriebszweck
Fahrgrenzenerkennung Identifiziert, wann das Förderband eine vorgesehene Grenze erreicht
Positionsrückmeldung Sendet ein Schaltsignal an das Maschinensteuerungssystem
Referenzfahr-Unterstützung Unterstützt die Bestätigung der Referenzposition während der Initialisierung
Überfahrschutz Hilft, die Bewegung zu stoppen, bevor ein übermäßiger mechanischer Hub auftritt
Prozesskoordination Ermöglicht die Fortsetzung der Förderbandsequenz in der richtigen Reihenfolge
Fehlererkennung Hilft dem Controller, fehlende oder abnormale Positionssignale zu identifizieren

Ursache: Warum der ursprüngliche Schalter ausfallen kann

Ein Förderband X-Endschalter arbeitet wiederholt, wann immer die Maschine initialisiert, ihre Förderbandposition anpasst oder die entsprechende Bewegungssequenz ausführt. Langfristiger Produktionsgebrauch kann die Komponente Vibrationen, Staub, Lötpastenrückständen, Reinigungschemikalien, Kabelbewegungen und mechanischen Stößen aussetzen.

Ein Schalterausfall wird nicht immer nur durch die Sensorik selbst verursacht. Verkabelung, Steckverbinder, Montagehalterungen, Steuereingänge und mechanische Ausrichtung sollten ebenfalls bei der Fehlersuche überprüft werden.

Häufige Ursachen für Ausfälle
Mögliche Ursache Beschreibung Mögliches Ergebnis
Normaler Betriebsverschleiß Wiederholte Schaltzyklen beeinträchtigen allmählich die Schalterstabilität Intermittierendes oder verzögertes Signal
Mechanischer Aufprall Förderbandteile, Werkzeuge oder falsche Einstellung können den Schalter treffen Rissiges Gehäuse oder beschädigte Sensoroberfläche
Montagebewegung Lose Schrauben oder Vibrationen können die Schalterposition verändern Falscher Schaltpunkt
Kabelermüdung Wiederholtes Biegen des Kabels kann interne Leiter beschädigen Instabiles Signal oder offener Stromkreis
Steckeroxidation Feuchtigkeit oder Kontamination kann den elektrischen Kontakt beeinträchtigen Intermittierender Alarm
Lötpastenverschmutzung Rückstände können sich um den Schalter oder den Zielbereich sammeln Reduzierte Erkennungssicherheit
Falscher Zielabstand Übermäßiger Abstand oder schlechte Ausrichtung beeinträchtigt die Aktivierung Schalter schaltet nicht
Steuereingangsfehler Ein Problem im Eingangskreis kann einem Schalterausfall ähneln Kein Signal vom Controller erkannt
Falscher Ersatz Ähnlich aussehende Schalter können unterschiedliche Ausgänge oder Verkabelungen haben Sofortiger Alarm oder Fehlfunktion
Unsachgemäße Reinigung Aggressive Lösungsmittel können Kunststoff, Dichtungen oder Kabelisolierung beschädigen Vorzeitiger Bauteilausfall

Typische Maschinensymptome

Ein defekter oder falsch eingestellter Förderband X-Endschalter kann eines oder mehrere der folgenden Symptome aufweisen:

Maschinensymptom Mögliche Beziehung zum Schalter
Förderband X-Achsen-Endschalter-Alarm Das erwartete Schaltsignal fehlt
Maschine kann die Initialisierung nicht abschließen Der Controller kann die Referenzposition nicht bestätigen
Förderband bewegt sich weiter in Richtung des Endes Schalter-Signal wird nicht empfangen oder ist verzögert
Förderband stoppt vor Erreichen der erforderlichen Position Schalter wird zu früh aktiviert oder ist fehlausgerichtet
Alarm erscheint intermittierend Kabel, Stecker oder Schalterausgang können instabil sein
Leiterplattentransferzyklus wird unterbrochen Förderbandposition wird nicht bestätigt
Alarm kehrt nach Maschinenneustart zurück Das zugrunde liegende Schalter- oder Verkabelungsproblem bleibt bestehen
Manuelle Bewegung funktioniert, aber Automatikmodus schlägt fehl Sequenzlogik erhält nicht den erforderlichen Positionseingang
Schalteranzeige ändert sich, aber Controller-Eingang nicht Verkabelung, Stecker oder Eingangsmodul können defekt sein
Controller-Eingang ändert sich, aber Position bleibt falsch Mechanische Ausrichtung oder Zielposition erfordert möglicherweise Anpassung

Diese Symptome können auch durch mechanisches Klemmen, beschädigte Kabel, falsche Maschinenparameter, lose Steckverbinder, Eingangsboardfehler oder Probleme mit der Förderbandbaugruppe verursacht werden. Vor dem Austausch von Teilen sollte eine vollständige Inspektion durchgeführt werden.


Lösung: Austausch durch den korrekten 1015390-01 Schalter

Der Austausch eines defekten oder instabilen Endschalters kann eine zuverlässige Förderbandpositionsrückmeldung wiederherstellen und der Maschine helfen, ihre normale Bewegungssequenz abzuschließen. Das Ersatzteil muss dem Originalschalter in elektrischen Eigenschaften, physikalischen Abmessungen, Montageausrichtung, Steckerkonfiguration und Schaltverhalten entsprechen.

Der Speedline MPM 1015390-01 Förderband X-Endschalter ist als praktische Wartungslösung für MPM125 Siebdrucker mit der entsprechenden Teilenummer und Förderbandkonfiguration gedacht.

Potenzielle Vorteile eines korrekten Austauschs
Vorteil Produktionswert
Wiederhergestellte Positionsrückmeldung Hilft dem Controller, die Förderbandfahrgrenze zu erkennen
Zuverlässigere Initialisierung Unterstützt erfolgreiches Referenzfahren und Starten der Maschine
Reduzierte unerwartete Alarme Beseitigt Fehler, die durch instabile Schalter-Signale verursacht werden
Verbesserte Förderbandsteuerung Behält die vorgesehene Bewegungs- und Stoppsequenz bei
Geringeres mechanisches Risiko Hilft, unnötige Fahrten über die definierte Grenze hinaus zu verhindern
Schnellere Wartung Teilenummernidentifikation vereinfacht die Auswahl des Ersatzteils
Reduzierte Produktionsunterbrechung Unterstützt die schnellere Wiederherstellung des Druckerbetriebs
Konsistentere Leiterplattenhandhabung Hilft, den kontrollierten Platinentransport aufrechtzuerhalten
Einfachere Fehlersuche Ein stabiles Schalter-Signal ermöglicht es Technikern, verwandte Systeme genau zu testen

Spezifikationen
Hauptproduktspezifikationen
Spezifikation Details
Referenzmarke Speedline MPM
Teilenummer 1015390-01
Produktname Förderband X-Endschalter
Produktkategorie Ersatzteil für SMT-Siebdrucker
Primärfunktion Erkennung der Förderbandfahrgrenze und Position
Anwendungsgerät MPM125 Siebdrucker
Installationsbereich Förderband X-Achsen-Endposition
Signal-Funktion Sendet ein Positionsstatus-Signal an die Maschinensteuerung
Betriebsrolle Positionsbestätigung, Referenzfahr-Unterstützung und Überfahrschutz
Komponententyp Maschinenspezifische elektrische Sensorkomponente
Montagemethode Gemäß der ursprünglichen Maschineninstallation
Steckverbindertyp Muss mit der installierten Maschinenkonfiguration übereinstimmen
Kabelkonfiguration Bestätigen Sie anhand des Originalteils oder klarer Fotos
Elektrische Nennwerte Überprüfen Sie anhand des Originalschalters und der Maschinendokumentation
Erfassungsmethode Bestätigen Sie gemäß der installierten 1015390-01 Konfiguration
Austauschprinzip Teilenummer, Verkabelung, Montage und Schaltverhalten abgleichen
Empfohlene Überprüfung Teilenummer, Stecker, Kabel, Halterung, Abmessungen und Maschinenseriennummer
Lieferzustand Bestätigen Sie dies vor der Bestellung beim Lieferanten
Verpackungsmethode Schützende industrielle Ersatzteilverpackung
Mindestbestellmenge Verfügbar gemäß aktuellem Lagerbestand und Angebot
Wichtiger Hinweis zu den Spezifikationen

Elektrische Nennwerte, Ausgangstyp, Steckerbelegung, Kabellänge, Erfassungsabstand und Montageabmessungen sollten nicht allein nach dem Aussehen ausgewählt werden. Unterschiedliche Schalterversionen können ähnliche Gehäuse haben, aber unterschiedliche Betriebsspannungen, Ausgangslogiken, Verdrahtungsanordnungen oder Steckverbindernormen verwenden.

Für eine genaue Lieferung senden Sie bitte folgende Informationen:

  1. Vollständige Teilenummer auf dem Originalteil.
  2. Maschinenmodell und Maschinenseriennummer.
  3. Klare Fotos von Vorderseite, Rückseite, Stecker, Kabel und Etikett.
  4. Montageposition im Förderbandaufbau.
  5. Benötigte Menge.
  6. Vorhandene Fehlermeldung, falls verfügbar.

Anwendung

Der 1015390-01 Schalter wird hauptsächlich im Positionierungssystem des Förderbands der angegebenen MPM-Siebdrucker-Konfiguration verwendet. Er eignet sich für Wartungsabteilungen, SMT-Produktionsstätten, Geräte-Reparaturunternehmen und Ersatzteilhändler, die einen Ersatz für die entsprechende installierte Komponente benötigen.

Hauptanwendungsbereiche
Anwendung Beschreibung
Wartung von MPM125 Siebdruckern Ersetzt einen defekten Förderband X-Endschalter
Reparatur der Förderbandposition Stellt die Erkennung der Fahrgrenze wieder her
Fehlersuche bei Maschinenalarmen Behebt Fehler im Zusammenhang mit fehlenden Endschalter-Signalen
Vorbeugende Wartung Ersetzt instabile Schalter vor einem vollständigen Ausfall
Aufarbeitung von Geräten Unterstützt die Wiederherstellung gebrauchter Siebdruckgeräte
Ersatzteilbestand Pflegt kritische Ersatzkomponenten für Produktionslinien
Notfall-Maschinenreparatur Reduziert Ausfallzeiten nach unerwartetem Schalterausfall
Verlegung von Produktionslinien Ersetzt Komponenten, die während des Transports oder der Wiederinstallation beschädigt wurden
Geeignete Benutzer
  • Dienstleister für Elektronikfertigung.
  • SMT-Produktionsfabriken.
  • Leiterplattenmontageanlagen.
  • Wartungsteams für Siebdrucker.
  • Reparaturunternehmen für industrielle Automatisierung.
  • Aufarbeiter von gebrauchten SMT-Geräten.
  • Internationale Händler für SMT-Ersatzteile.
  • Technische Service-Auftragnehmer.

Funktionsweise

Der Förderband X-Endschalter arbeitet als Teil des Rückkopplungssystems der Maschinenbewegung. Wenn sich der Förderbandmechanismus seiner definierten X-Achsen-Grenze nähert, nähert sich ein mechanisches Ziel, Aktuator oder ein detektierbares Objekt der Erfassungsposition.

Sobald die erforderliche Aktivierungsbedingung erreicht ist, ändert der Schalter seinen elektrischen Ausgangszustand. Die Maschinensteuerung liest diesen Zustand über den entsprechenden Eingangskreis und stellt fest, dass das Förderband die erwartete End- oder Referenzposition erreicht hat.

Die Steuerung kann dann die entsprechende Bewegung stoppen, die Richtung umkehren, einen Referenzfahr-Schritt abschließen oder zur nächsten Stufe der Betriebssequenz übergehen.

Grundlegende Betriebsabfolge
Schritt Maschinenaktion Schalterfunktion
1 Drucker startet die Initialisierung Controller prüft den aktuellen Schalterzustand
2 Förderbandmechanismus beginnt sich zu bewegen Schalter überwacht die Fahrposition
3 Ziel nähert sich der X-Endposition Schalter bereitet sich auf die Änderung des Ausgangszustands vor
4 Ziel erreicht den Aktivierungspunkt Schalter sendet das Endschalter-Signal
5 Controller empfängt den Eingang Bewegung wird gestoppt, umgekehrt oder bestätigt
6 Maschine schließt die Referenzsequenz ab Normaler Produktionsbetrieb wird verfügbar
Signalinterpretation

Ein Endschalter steuert nicht direkt den Förderbandmotor. Er liefert ein Eingangssignal an das Maschinensteuerungssystem. Der Controller interpretiert dieses Signal zusammen mit Softwarelogik, Motorbefehlen, Zeitbedingungen und anderen Sicherheitseingängen.

Aus diesem Grund kann ein fehlendes Förderband-Endschalter-Signal aus mehreren Bereichen stammen:

  • Der Schalter selbst.
  • Das Schalterkabel.
  • Der Stecker.
  • Der Kabelbaum.
  • Der Controller-Eingangsklemme.
  • Das Eingangsboard.
  • Das mechanische Ziel.
  • Die Montagehalterung.
  • Der Maschinenparameter oder die Steuersequenz.

Maschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit PositionsbestätigungMaschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit PositionsbestätigungMaschinenspezifischer Förderer X Grenzsensor für MPM125 Bildschirmdrucker mit Positionsbestätigung
So wählen Sie den richtigen Schalter aus

Die richtige Auswahl erfordert mehr als nur den Abgleich des allgemeinen Produkterscheinungsbilds. Industrielle Schalter können identisch aussehen, aber unterschiedliche Verkabelungen, Ausgangspolaritäten, Steckerbelegungen, Erfassungsbereiche oder Montageanordnungen verwenden.

Auswahlliste
Prüfpunkt Was zu prüfen ist Wichtigkeit
Teilenummer Bestätigen Sie 1015390-01 auf dem Originalteil oder der Maschinenstückliste Wesentlich
Maschinenmodell Bestätigen Sie, dass der Drucker die angegebene MPM125-Konfiguration hat Wesentlich
Maschinenseriennummer Produktionsversion und installierte Konfiguration identifizieren Sehr empfohlen
Stecker Form, Anzahl der Pins, Kodierung und Verriegelungsmethode vergleichen Wesentlich
Kabel Länge, Austrittsrichtung, Schutzhülle und Verlegung vergleichen Wichtig
Befestigungslöcher Abstand, Ausrichtung und Halterungsanordnung bestätigen Wesentlich
Schaltergehäuse Abmessungen und Position der Sensorfläche vergleichen Wichtig
Ausgangsverhalten Schaltlogik und elektrische Kompatibilität bestätigen Wesentlich
Einbauort Bestätigen Sie, dass der Schalter an der Förderband X-Endposition verwendet wird Wesentlich
Vorhandenes Etikett Klares Foto aller lesbaren Markierungen senden Sehr empfohlen
Empfohlene Bestellmethode

Für das schnellste Angebot und das geringste Auswahlrisiko geben Sie bitte an:

Teilenummer + Maschinenmodell + Seriennummer + Fotos des Originalteils + Menge + Lieferland

Beispiel-Anfrageformat:

Benötigtes Teil: Speedline MPM 1015390-01
Maschinenmodell: MPM125
Anwendung: Förderband X-Endposition
Menge: 2 Stück
Maschinenseriennummer: Auf Anfrage erhältlich
Fotos: Vorderseite, Etikett, Stecker, Kabel und Montageposition beigefügt


Unterschied zwischen einem Endschalterfehler und einem mechanischen Förderbandfehler

Vor dem Austausch sollten Techniker ein elektrisches Sensorproblem von einem mechanischen Bewegungsproblem unterscheiden.

Inspektionsergebnis Wahrscheinlichere Ursache
Förderband kann sich nicht manuell bewegen Mechanisches Klemmen, Motor-, Treiber- oder Getriebeproblem
Förderband bewegt sich, aber keine Änderung des Schalterzustands Schalter-, Ziel-, Verkabelungs- oder Ausrichtungsproblem
Schalteranzeige ändert sich, aber Controller-Eingang bleibt unverändert Kabel-, Stecker- oder Eingangskreislaufproblem
Controller-Eingang ändert sich korrekt, aber Alarm bleibt bestehen Sequenzlogik, Timing oder eine andere Verriegelung
Schalter aktiviert sich zu früh Falsche Montage oder Zielanpassung
Schalter aktiviert sich nur beim Drücken oder Bewegen Lose Montage oder interne Schalterbeschädigung
Alarm tritt nur bei Vibration auf Intermittierender Kabel- oder Stecker-Kontakt
Alarm verschwindet nach Kabelbewegung Gebrochener Leiter oder schlechte Steckverbindung
Austauschschalter fällt sofort aus Falsche elektrische Spezifikation oder Verkabelung
Förderband fährt über die erwartete Grenze hinaus Fehlender Schalter-Eingang, falsche Montage oder Steuerungsfehler

Installationsanleitung

Die Installation sollte von geschultem Wartungspersonal durchgeführt werden, das mit SMT-Siebdruckern und industriellen elektrischen Systemen vertraut ist.

Empfohlene Installationsprozedur
  1. Stoppen Sie die Maschine und befolgen Sie die Isolationsverfahren für elektrische Anlagen.
  2. Notieren Sie die Position des vorhandenen Schalters vor dem Ausbau.
  3. Fotografieren Sie die Kabelführung, Steckerorientierung, Halterungsposition und den Zielabstand.
  4. Überprüfen Sie die Teilenummer des Ersatzteils und die physikalische Konfiguration.
  5. Trennen Sie den Originalschalter, ohne direkt am Kabel zu ziehen.
  6. Entfernen Sie die Befestigungsschrauben und bewahren Sie eventuelle Abstandshalter oder Halterungen auf.
  7. Installieren Sie den Ersatzschalter in der gleichen Ausrichtung.
  8. Führen Sie das Kabel von beweglichen Teilen, scharfen Kanten und Hochtemperaturbereichen weg.
  9. Schließen Sie den Stecker fest an und stellen Sie sicher, dass der Verriegelungsmechanismus eingerastet ist.
  10. Schalten Sie die Stromversorgung gemäß den genehmigten Wartungsverfahren wieder ein.
  11. Überprüfen Sie den Schalterzustand auf dem Maschineneingangs- oder Diagnosebildschirm.
  12. Bewegen Sie das Förderband langsam im manuellen Modus.
  13. Bestätigen Sie, dass sich das Signal an der richtigen Position ändert.
  14. Stellen Sie sicher, dass das Förderband stoppt, bevor es eine schädliche mechanische Grenze erreicht.
  15. Schließen Sie die Maschineninitialisierung ab und führen Sie mehrere Leerplatinentransferzyklen durch.
  16. Überprüfen Sie die Befestigungsschrauben und die Kabelführung nach dem Test erneut.
Installationsvorkehrungen
  • Verändern Sie den Stecker nicht, ohne die Pinbelegung zu bestätigen.
  • Installieren Sie keinen Schalter nur aufgrund des Gehäuseaussehens.
  • Ziehen oder biegen Sie das Kabel nicht scharf.
  • Lassen Sie nicht zu, dass das bewegliche Ziel das Schaltergehäuse trifft.
  • Wenden Sie keine übermäßige Anzugskraft auf Kunststoff-Montagebereiche an.
  • Ändern Sie die Aktivierungsposition nicht, ohne die ursprüngliche Einstellung zu notieren.
  • Umgehen Sie das Endschalter-Signal nicht für die normale Produktion.
  • Legen Sie keine ungeprüfte Spannung an den Schalter an.
  • Verwenden Sie keine aggressiven Lösungsmittel für das Schaltergehäuse oder das Kabel.
  • Beginnen Sie nicht mit dem automatischen Betrieb, bis die manuelle Überprüfung abgeschlossen ist.

Testen und Fehlerbehebung
Vorabprüfungen vor dem Austausch

Bevor Sie den Schalter austauschen, überprüfen Sie Folgendes:

Prüfen Empfohlene Aktion
Schalteroberfläche Staub und Rückstände mit einer zugelassenen Reinigungsmethode entfernen
Befestigungsschrauben Lose Hardware vorsichtig festziehen
Zielausrichtung Bestätigen Sie, dass das bewegliche Ziel den Erfassungsbereich erreicht
Steckerzustand Auf verbogene Pins, Oxidation, Lockerheit oder Kontamination prüfen
Kabelzustand Auf Schnitte, Quetschungen, starke Biegungen oder gebrochene Isolierung prüfen
Eingangsstatus Prüfen Sie, ob sich der Diagnosebildschirm der Maschine ändert
Stromversorgung Korrekte Versorgung gemäß Maschinendokumentation überprüfen
Mechanische Bewegung Bestätigen Sie, dass das Förderband die erwartete Position frei erreicht
Alarmhistorie Genaue Alarmcode und Betriebsbedingung aufzeichnen
Austauschhistorie Prüfen Sie, ob zuvor ein falsches Teil installiert wurde
Prüfungen nach dem Austausch

Nach der Installation überprüfen Sie:

  • Der Schalter ist sicher montiert.
  • Das Ziel nähert sich dem korrekten Erfassungsbereich.
  • Der Eingangszustand ändert sich konsistent.
  • Das Signal ist während der Kabelbewegung stabil.
  • Das Förderband stoppt an der vorgesehenen Stelle.
  • Der Drucker schließt die Initialisierung normal ab.
  • Der Leiterplattentransfer verläuft ohne abnormale Unterbrechung.
  • Es erscheint kein neuer Schalter-, Förderband- oder Sicherheitsalarm.
  • Das Kabel bleibt frei von allen beweglichen Komponenten.
  • Die Maschine führt mehrere Zyklen konsistent aus.

Empfehlungen zur vorbeugenden Wartung

Regelmäßige Inspektion kann Schalterprobleme erkennen, bevor sie zu einem vollständigen Maschinenstillstand führen.

Wartungsartikel Empfohlene Praxis
Visuelle Inspektion Schalter während der geplanten Förderbandwartung prüfen
Reinigung Staub und Rückstände mit zugelassenen Materialien entfernen
Montageprüfung Bestätigen Sie, dass Schrauben und Halterungen fest sitzen
Kabelinspektion Auf Verschleiß, Quetschung und wiederholtes Biegen prüfen
Steckerinspektion Vollständigen Eingriff und saubere Kontaktflächen bestätigen
Zielabstand Überprüfen Sie, ob sich die Aktivierungsposition nicht verschoben hat
Signaltest Eingangsstatus während der manuellen Förderbandbewegung beobachten
Ersatzteilbestand Mindestens ein geprüftes Teil für kritische Geräte auf Lager halten
Wartungsaufzeichnungen Austauschdatum, Alarmhistorie und Maschinenseriennummer aufzeichnen
Schulung der Techniker Sicherstellen, dass das Personal Signaltest- und Ausrichtungsverfahren versteht

Das geeignete Inspektionsintervall hängt von der Maschinenauslastung, den Fabrikbedingungen, den Wartungsstandards und der bisherigen Fehlerhistorie ab.


Produktvorteile
Genaue Teilenummernidentifikation

Die Referenz 1015390-01 ermöglicht es Wartungsteams, nach einem definierten Maschinenersatzteil zu suchen, anstatt einen Allzweckschalter ohne ausreichende Kompatibilitätsinformationen auszuwählen.

Entwickelt für die Förderbandpositionsdetektion

Die Komponente wird verwendet, um die vorgesehene Förderband X-Achsen-Fahrgrenze zu erkennen und den erforderlichen Positionsstatus an das Maschinensteuerungssystem zu liefern.

Unterstützt stabile Maschineninitialisierung

Ein zuverlässiges Schalter-Signal hilft dem Drucker, seine Referenzposition beim Start zu bestätigen und sich von Förderband-bezogenen Alarmen zu erholen.

Reduziert die Fehlersuchezeit

Der Austausch eines bestätigten defekten Schalters kann wiederholte Tests einer instabilen Komponente eliminieren und es Technikern ermöglichen, das breitere Förderbandsystem weiter zu überprüfen.

Geeignet für vorbeugende Ersatzteilbestände

Produktionsstätten, die MPM-Geräte betreiben, können kritische Schalter auf Lager halten, um die Reparaturzeit im Notfall zu verkürzen.

Internationale Ersatzteilunterstützung

Das Produkt kann für Elektronikfabriken, Geräte-Serviceunternehmen und SMT-Ersatzteilhändler, die internationalen Versand benötigen, angeboten werden.


Qualitätskontrolle

Jede gelieferte Komponente sollte gemäß den Bestellvorgaben und den verfügbaren Testbedingungen geprüft werden.

Empfohlene Prüfpunkte
Inspektionskategorie Inspektionsinhalt
Identifikation Produktname und Teilenummer bestätigen
Aussehen Gehäuse, Kabel, Stecker und Befestigungspunkte prüfen
Stecker Pin-Zustand und Verriegelungsstruktur prüfen
Kabel Isolierung, Zugentlastung und Kabelausgang prüfen
Abmessungen Kritische Montageabmessungen vergleichen, wenn erforderlich
Elektrische Prüfung Kontinuität oder Ausgangsverhalten testen, wenn zutreffend
Verpackung Schaltergehäuse und Stecker während des Versands schützen
Bestellverifizierung Menge und vom Kunden bereitgestellte Referenzinformationen abgleichen

Da Maschinenversionen variieren können, bleibt die endgültige Kompatibilität von der installierten Konfiguration des Kunden abhängig.


Verpackung und Versand

Der Schalter sollte so verpackt werden, dass das Sensor-Gehäuse, das Kabel und der Stecker während des Transports vor Stößen, Druck, Feuchtigkeit und elektrostatischer Entladung geschützt sind.

Typischer Verpackungsprozess
  1. Visuelle Inspektion vor dem Verpacken.
  2. Schutzfolie um das Schaltergehäuse.
  3. Kabel ohne enge Biegungen verlegt.
  4. Stecker vor Stößen und Kontamination geschützt.
  5. Individuelle Innenverpackung.
  6. Etikett mit Teilenummernidentifikation.
  7. Verstärkter Außenkarton für internationalen Transport.
  8. Zusätzlicher Schutz je nach Versandmenge und Zielort.

Verfügbare Versandmethoden können Expressversand international, Luftfracht, Sammelladung oder Versand zusammen mit anderen SMT-Ersatzteilen umfassen.


Für ein Angebot erforderliche Informationen

Um ein genaues Angebot zu erhalten, senden Sie bitte folgende Details:

Erforderliche Informationen Beispiel
Produktname Förderband X-Endschalter
Teilenummer 1015390-01
Ausrüstung Speedline MPM Siebdrucker
Maschinenmodell MPM125
Benötigte Menge 1, 2, 5 oder mehr Stück
Fotos des Originalteils Etikett, Gehäuse, Stecker und Kabel
Maschinenseriennummer Empfohlen für Kompatibilitätsprüfung
Lieferland Erforderlich für Frachtschätzung
Erforderliche Lieferzeit Standard oder dringend
Zusätzliche Teile Stellen Sie eine vollständige Liste der Ersatzteile bereit, falls verfügbar

FAQ
1. Was ist die Funktion des Speedline MPM 1015390-01 Sensors?

Der 1015390-01 Sensor erkennt die vorgesehene Förderband X-Achsen-Fahrgrenze und sendet ein Positionssignal an das Druckersteuerungssystem. Dieses Signal unterstützt das Stoppen des Förderbands, die Bestätigung der Referenzposition, die Maschineninitialisierung und die normale Leiterplattentransfersequenz.

2. Ist 1015390-01 für jeden Speedline MPM Siebdrucker geeignet?

Nein. Die Kompatibilität kann nicht für jeden MPM-Drucker angenommen werden. Das Teil ist für die angegebene MPM125 Förderbandanwendung aufgeführt, aber die Maschinenseriennummer, der Stecker, das Kabel, die Montageanordnung und die installierte Teilenummer sollten vor der Bestellung überprüft werden.

3. Wie kann ich bestätigen, ob der Schalter defekt ist?

Überprüfen Sie die Schalteranzeige oder den Maschineneingangsstatus, während Sie das Förderband manuell bewegen. Überprüfen Sie auch die Zielausrichtung, den Stecker, das Kabel, die Stromversorgung und den Controller-Eingang. Ein Schalter kann korrekt funktionieren, während ein defektes Kabel oder ein fehlerhafter Eingangskreis verhindert, dass der Controller sein Signal empfängt.

4. Welche Informationen sollte ich vor dem Kauf angeben?

Geben Sie die Teilenummer 1015390-01, das Maschinenmodell, die Seriennummer, die benötigte Menge, das Lieferland und klare Fotos des Originalschalters an. Stecker, Kabel, Etikett, Befestigungslöcher und Einbauposition sollten auf den Fotos sichtbar sein.

5. Kann ein ähnlich aussehender Allzweckschalter dieses Teil ersetzen?

Ein ähnliches Aussehen bestätigt keine Kompatibilität. Der Ersatz muss die erforderliche Spannung, das Ausgangsverhalten, die Steckerbelegung, die Kabelanordnung, die Erfassungseigenschaften, die Montageabmessungen und die Aktivierungsposition übereinstimmen. Ein falscher Schalter kann Alarme, Kabelbeschädigungen oder einen unzuverlässigen Förderbandbetrieb verursachen.


Kontaktieren Sie uns

SMT PARTS SUPPLY LTD. liefert Siebdruckerteile, SMT-Maschinenersatzteile, Sensoren, Motoren, Steuerplatinen, Förderbandkomponenten, Zuführungen, Düsen und Wartungsartikel für Elektronikfertigungsanlagen.

Für ein schnelles Angebot senden Sie bitte:

  • Teilenummer: 1015390-01
  • Maschinenmodell: MPM125
  • Fotos des Originalteils
  • Maschinenseriennummer
  • Benötigte Menge
  • Lieferland
  • Voraussichtliches Lieferdatum
  • Weitere Ersatzteile für dieselbe Maschine

Unser Verkaufsteam prüft die Produktreferenz, Verfügbarkeit, Verpackungsanforderungen und Versandoptionen gemäß Ihrer Anfrage.

Kontaktieren Sie uns noch heute für Preise, Kompatibilitätsprüfung, Lieferinformationen und kombinierte SMT-Ersatzteilangebote.
