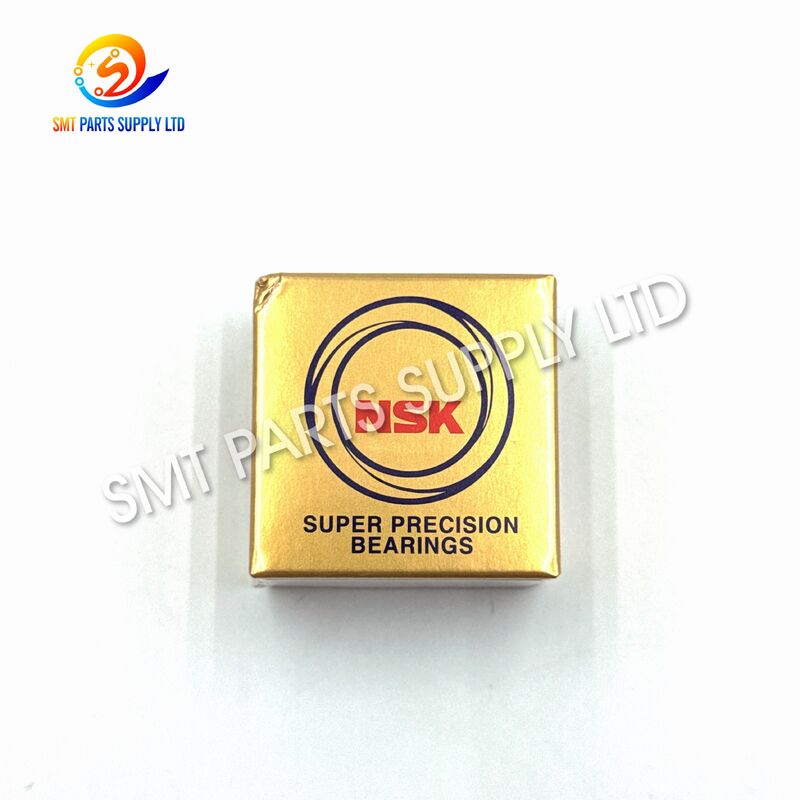

FUJI NSK 708ATYNDBMP5 H4218K Präzisionslager mit Präzisionsstufe P5 und Rücken-zu-Rücken-Duplex-Anordnung für NXT XP143

Das Präzisionslager FUJI NSK 708ATYNDBMP5 H4218K ist für ausgewählte Bewegungsbaugruppen konzipiert, die in FUJI-Bestückungsgeräten für elektronische Komponenten verwendet werden. Es wird allgemein als Ersatzlager für bestimmte FUJI NXT- und XP143-Konfigurationen bezeichnet, obwohl die genaue Installationsachse oder das mechanische Modul immer anhand des Maschinenteilehandbuchs, der Montagezeichnung oder der Markierung des entfernten Lagers bestätigt werden sollte.

Dieses kompakte Schrägkugellager verfügt über einen Innendurchmesser von 8 mm und einen Außendurchmesser von 22 mm. Die vollständige NSK-Bezeichnung kennzeichnet einen Polyamidkäfig, eine Rücken-an-Rücken-Lageranordnung, eine mittlere Vorspannung und die Präzisionsklasse P5. Aufgrund dieser Eigenschaften eignet sich das Lager für Anwendungen, die kontrollierte Steifigkeit, genaue Rotationsführung und stabile Bewegung unter kombinierten radialen und axialen Belastungen erfordern.

Das Lager ist für die professionelle Reparatur von SMT-Maschinen, die geplante vorbeugende Wartung, den Wiederaufbau mechanischer Module und den Austausch verschlissener Bewegungssystemkomponenten vorgesehen. Eine korrekte Installation trägt dazu bei, eine reibungslose Bewegung, eine konsistente Positionierung und eine zuverlässige Produktionsleistung aufrechtzuerhalten.

Der geprüfte kaufmännische Querverweis verbindetNSK 708ATYNDBMP5mitFUJI-Ersatzteilreferenz H4218K. Öffentliche Ausrüstungslisten verknüpfen das Teil mit der Montageausrüstung für elektronische Komponenten von FUJI, einschließlich ausgewählter NXT- und XP143-Anwendungen. Da FUJI-Maschinenrevisionen möglicherweise unterschiedliche Lageranordnungen verwenden, muss die endgültige Kompatibilität vor der Bestellung überprüft werden.

Produktidentifikation

Das NSK-Bezeichnungssystem identifiziertTYNals Polyamidkäfig,DBals Back-to-Back-Duplex-Anordnung,Mals mittlere Vorspannung, undP5als Präzisionsklasse. Back-to-Back-Schräglageranordnungen können radiale und axiale Belastungen aus beiden Richtungen aufnehmen und bieten gleichzeitig eine höhere Momentensteifigkeit als eine Face-to-Face-Anordnung.

Ursache – Warum das Originallager ausgetauscht werden muss

Präzisionslager arbeiten kontinuierlich in Hochgeschwindigkeits-SMT-Bestückungsgeräten. Selbst wenn ein Lager keine sichtbaren äußeren Schäden aufweist, können sich seine inneren Laufbahnen, Wälzkörper, sein Käfig, sein Schmierzustand oder sein Vorspannungsverhältnis allmählich verschlechtern.

Ein verschlissenes oder falsch installiertes Lager kann die Stabilität der Bewegungsbaugruppe beeinträchtigen und zu Positionierungsfehlern führen, die scheinbar von einem Motor, Encoder, einer Kugelumlaufspindel, einer Führungsschiene oder einem Steuerungssystem herrühren.

Häufige Ursachen für Lagerverschleiß

Typische Symptome

Das Wartungspersonal kann eine Inspektion des Lagers in Betracht ziehen, wenn eine oder mehrere der folgenden Bedingungen auftreten:

• Ungewöhnliches mechanisches Geräusch während der Achsbewegung.
• Erhöhte Vibrationen rund um das Lagergehäuse.
• Inkonsistente Positionierung oder wiederholte Kalibrierungsabweichung.
• Übermäßige Hitze in der Nähe der Welle oder des Lagersitzes.
• Grobe Drehung, wenn der Mechanismus manuell bewegt wird.
• Erhöhte Motorlast oder Servostrom.
• Wiederkehrende Bewegungsalarme ohne offensichtlichen elektrischen Fehler.
• Sichtbarer Fettaustritt oder verunreinigtes Schmiermittel.
• Axiales Spiel oder radiales Spiel außerhalb des normalen Bereichs.
• Reduzierte Platzierungsstabilität nach langen Betriebszeiten.
• Ungewöhnlicher Widerstand beim Beschleunigen oder Abbremsen.
• Wiederholter Austausch benachbarter mechanischer Komponenten.

Diese Symptome beweisen nicht automatisch, dass das Lager defekt ist. Motoren, Kupplungen, Kugelumlaufspindeln, Riemen, Riemenscheiben, Führungsschienen, Encoder, Wellen und Montagesitze sollten vor der endgültigen Reparaturentscheidung ebenfalls überprüft werden.

Lösung – Präziser Ersatz für stabile Maschinenbewegung

Der Austausch eines verschlissenen Lagers durch das korrekt identifizierte NSK 708ATYNDBMP5 H4218K trägt dazu bei, die vorgesehene Unterstützung und Führung der betroffenen mechanischen FUJI-Baugruppe wiederherzustellen.

Im Gegensatz zu einem gewöhnlichen Allzwecklager verwendet dieses Modell eine abgestimmte Winkelkontaktkonfiguration mit kontrollierter Vorspannung und Präzisionsgenauigkeit. Die aufeinander abgestimmte Anordnung ist wichtig, da das Lagerpaar als ein mechanisches System funktionieren muss. Der Einbau eines nicht passenden Lagers mit einer anderen Vorspannung, einem anderen Käfig, einer anderen Toleranz oder einer anderen Kontaktanordnung kann zu einer Änderung der Achsensteifigkeit und des Laufverhaltens führen.

Wartungsvorteile

Warum die vollständige Modellnummer wichtig ist

Die vereinfachte Bezeichnung „708AT“ reicht für eine genaue Ersatzbeschaffung nicht aus. Lager der gleichen Basisserie 708 können unterschiedliche Käfigmaterialien, Vorspannungsniveaus, passende Anordnungen, Innenspiele und Genauigkeitsgrade haben.

Aus diesem Grund sollten Anfragen und Bestellungen Folgendes enthalten:

NSK 708ATYNDBMP5 / FUJI H4218K

Die Verwendung des vollständigen Modells trägt dazu bei, den Austausch durch ein Lager mit der richtigen physikalischen Größe, aber falschen Betriebseigenschaften zu verhindern.

Spezifikationen

Wichtiger technischer Hinweis

Die Bohrung von 8 mm und der Außendurchmesser von 22 mm werden durch verfügbare Handels- und Produktidentifikationsunterlagen für NSK 708ATYNDBMP5 unterstützt. Allerdings sollten Lagerbreite, Einbaurichtung, passende Markierungen, Ausrichtung der Vorspannung, Schmiermethode und genaue Maschinenachse vor dem Einbau anhand des Originallagers und der FUJI-Servicedokumentation bestätigt werden.

Erläuterung des Lagermodellcodes

Die Suffixe sind für die Produktauswahl von wesentlicher Bedeutung. Ein standardmäßiges 708-Lager ohne die korrekten Pass-, Vorspannungs-, Käfig- und Präzisionscodes sollte nicht automatisch als gleichwertiger Ersatz betrachtet werden.

Wichtige Produktvorteile

1. Genaue Identifizierung des vollständigen Modells

Das Produkt ist durch die vollständige NSK-Bezeichnung 708ATYNDBMP5 und nicht nur durch die verkürzte Referenz 708AT gekennzeichnet. Dies erleichtert den Einkaufsteams den korrekten Vergleich von Angeboten und verringert das Risiko, ein optisch ähnliches, aber technisch anderes Lager zu bestellen.

2. Abgestimmte Back-to-Back-Anordnung

Bei der DB-Anordnung ist das Lagerpaar Rücken an Rücken angeordnet. Diese Struktur bietet Unterstützung für Radiallasten, Axiallasten in beide Richtungen und vom Maschinenmechanismus erzeugte Momentlasten.

3. Kontrollierte mittlere Vorspannung

Das Suffix M weist auf eine mittlere Vorspannung hin. Die Vorspannung reduziert unerwünschte interne Bewegungen und erhöht die Steifigkeit der Baugruppe, wodurch eine stabilere mechanische Führung unterstützt wird.

4. P5 Präzisionsgenauigkeit

Die P5-Bezeichnung ist für Anwendungen gedacht, die eine höhere Maß- und Laufgenauigkeit als herkömmliche Industrielager erfordern. Dies ist wichtig bei SMT-Maschinen, bei denen wiederholbare mechanische Bewegungen die Produktionsstabilität beeinträchtigen.

5. Kompaktes 8-mm-Bohrungsdesign

Die kompakte Lagergröße eignet sich für Präzisionsbewegungsbaugruppen, bei denen der Einbauraum begrenzt ist und eine genaue Wellenunterstützung erforderlich ist.

6. Professionelle SMT-Wartungsanwendung

Der H4218K-Querverweis unterstützt eine schnellere Identifizierung für die Wartung von FUJI-Geräten, den Ersatzteilbestand, den Maschinenumbau und den Notfallaustausch.

7. Reduziertes Beschaffungsrisiko

Durch die Anzeige sowohl des NSK-Lagermodells als auch der FUJI-Teilenummer können Wartungstechniker, Händler und Einkaufsabteilungen denselben Artikel mithilfe verschiedener Dokumentationssysteme vergleichen.

8. Geeignet für vorbeugende Wartung

Das Lager kann im Rahmen eines geplanten Wartungsprogramms gelagert werden, um Verzögerungen bei der Erkennung von Vibrationen, Geräuschen oder mechanischem Verschleiß zu reduzieren.

Anwendung

Der FUJI NSK 708ATYNDBMP5 H4218K ist für präzise mechanische Baugruppen in Geräten zur Bestückung elektronischer Komponenten vorgesehen.

Hauptanwendungsgebiete

Anwendbare Benutzer

• Besitzer von SMT-Maschinen.
• Dienstleister für die Elektronikfertigung.
• PCB-Montagefabriken.
• Wartungsabteilungen für FUJI-Geräte.
• Unabhängige SMT-Reparaturunternehmen.
• Unternehmen zur Maschinenüberholung.
• SMT-Ersatzteilhändler.
• Servicetechniker im Ausland.
• Wartungsteams für die industrielle Automatisierung.
• Integratoren von Elektronikproduktionslinien.

Kompatibilitätserklärung

Das H4218K-Lager wird für ausgewählte FUJI NXT- und XP143-Geräte öffentlich vermarktet, einzelne Maschinengenerationen, Seriennummernbereiche, mechanische Revisionen und Achsbaugruppen können jedoch unterschiedlich sein.

Vor der Bestellung sollte der Käufer mindestens eines der folgenden Dokumente bereitstellen:

• Ein klares Foto des ausgebauten Lagers.
• Vollständige Lagermarkierung vom Lagerring oder Paket.
• FUJI-Teilenummer H4218K aus der Maschinenstückliste.
• Maschinenmodell und Seriennummer.
• Name der mechanischen Baugruppe.
• Achse bzw. Einbaulage.
• Screenshot des Teilehandbuchs.
• Erforderliche Menge pro Baugruppe.

Wie es funktioniert

Schrägkugellager verwenden zueinander versetzte Laufbahnen. Die Kontaktlinie zwischen Kugeln und Laufbahnen verläuft in einem Winkel zur Radialebene. Dadurch kann das Lager radiale Belastungen zusammen mit axialen Belastungen aufnehmen.

Ein einzelnes Schrägkugellager nimmt normalerweise Axialkräfte hauptsächlich in einer Richtung auf. In einem Back-to-Back-Paarsatz werden zwei Lager in entgegengesetzter Richtung eingebaut. Das Paar kann daher Axialkräfte aus beiden Richtungen aufnehmen und bietet einen verbesserten Widerstand gegen Kippmomente.

Betriebsablauf

Funktion der Back-to-Back-Anordnung

Ein O-Lagerpaar hat einen relativ großen Abstand zwischen seinen effektiven Lastschwerpunkten. Dies sorgt für eine stärkere Momentenbelastbarkeit und unterstützt eine starre mechanische Anordnung.

Bei SMT-Geräten kann dies dazu beitragen:

• Stabile Wellenunterstützung.
• Kontrollierte axiale Bewegung.
• Reduziert unerwünschtes Spiel.
• Gleichmäßige Beschleunigung und Verzögerung.
• Verbesserte Reaktion bei wiederholten Betriebszyklen.
• Bessere mechanische Wiederholgenauigkeit nach korrekter Installation.
• Berechenbareres Servoverhalten.
• Reduzierte Vibrationen, die durch übermäßiges Innenspiel verursacht werden.

Funktion der Vorspannung

Durch die Vorspannung wird eine kontrollierte innere Kraft auf den passenden Lagersatz ausgeübt, bevor die äußere Betriebslast eingeleitet wird.

Zu den beabsichtigten Wirkungen gehören:

• Erhöhung der mechanischen Steifigkeit.
• Reduzierung der axialen Verschiebung.
• Kontrolle der Lagerluft.
• Verbesserung der Laufstabilität.
• Reduziert das Schleudern der Wälzkörper.
• Unterstützung wiederholbarer Bewegungen.
• Verbesserung der Reaktion bei Richtungsänderungen.

Preload sollte während der Installation nicht willkürlich hinzugefügt werden. Der Lagersatz befindet sich bereits in einem spezifizierten passenden Zustand und ein übermäßiger Montagedruck kann zu ungewöhnlicher Hitzeentwicklung, Drehmoment oder vorzeitigem Ausfall führen.

Installationsempfehlungen

Die Installation sollte von einem Techniker durchgeführt werden, der mit der Handhabung von Präzisionslagern und der Wartung von FUJI-Geräten vertraut ist.

Vor der Installation

1. Bestätigen Sie das vollständige Modell 708ATYNDBMP5.
2. Bestätigen Sie die FUJI-Referenz H4218K.
3. Vergleichen Sie das neue Lager mit dem ausgebauten Lager.
4. Überprüfen Sie die Verpackung auf Übereinstimmungsmarkierungen.
5. Überprüfen Sie die Installationsrichtung.
6. Überprüfen Sie die Welle und das Gehäuse auf Beschädigungen.
7. Messen Sie bei Bedarf die Passung von Welle und Gehäuse.
8. Reinigen Sie den Arbeitsbereich und die Installationswerkzeuge.
9. Bestätigen Sie den korrekten Schmiermittelbedarf.
10. Sehen Sie sich das Wartungshandbuch der Maschine an.

Während der Installation

• Üben Sie keine Montagekraft durch die Kugeln aus.
• Üben Sie Kraft nur auf den einzupressenden Ring aus.
• Trennen oder vermischen Sie keine zusammenpassenden Lagerpaare.
• Halten Sie die passenden Markierungen und Ausrichtung sichtbar.
• Vermeiden Sie direkte Hammerschläge.
• Verwenden Sie bei Bedarf eine saubere Lagerheizung oder eine Präzisionspresse.
• Schützen Sie die Laufbahnen vor Metallpartikeln und Staub.
• Berühren Sie gereinigte Oberflächen nicht mit kontaminierten Handschuhen.
• Werksschmierstoff nicht auswaschen, sofern nicht anders angegeben.
• Ziehen Sie die zugehörigen Komponenten gemäß den Servicespezifikationen fest.

Nach der Installation

So wählen Sie aus

Es wird nicht empfohlen, ein Lager nur nach dem äußeren Erscheinungsbild oder den Grundabmessungen auszuwählen. Das vollständige Suffix wirkt sich auf den internen Aufbau und die Leistung aus.

Auswahl-Checkliste

Ersetzen Sie nicht nur aufgrund dieser Faktoren

• Gleicher Innendurchmesser.
• Gleicher Außendurchmesser.
• Ähnliches Aussehen des Lagers.
• Gleiche Basisnummer 708.
• Niedrigerer Kaufpreis.
• Nicht bestätigte Verkäuferbeschreibung.
• Ähnliches FUJI-Maschinenmodell.
• Ähnliche mechanische Achse.
• Lager ohne sichtbare Suffixmarkierung.
• Gemischte Lager aus verschiedenen Sätzen.

Empfohlene Anfrageinformationen

Für ein schnelleres und genaueres Angebot senden Sie bitte:

Qualitätsprüfung

Vor dem Versand sollte das Lager entsprechend dem vereinbarten Lieferzustand überprüft werden.

Empfohlene Inspektionsgegenstände

Lagerungsempfehlungen

• In einem sauberen und trockenen Raum lagern.
• Bewahren Sie das Lager bis zum Einbau in der Schutzverpackung auf.
• Vermeiden Sie direkten Kontakt mit Wasser oder ätzenden Chemikalien.
• Stellen Sie keine schweren Gegenstände auf das Lagerpaket.
• Vermeiden Sie Stöße und Vibrationen während der Lagerung.
• Sorgen Sie für eine eindeutige Lageridentifizierung.
• Halten Sie aufeinander abgestimmte Sets zusammen.
• Nutzen Sie die First-In-First-Out-Bestandskontrolle.
• Vermeiden Sie unnötiges Öffnen der Verpackung.
• Überprüfen Sie vor dem Einbau lange gelagerte Teile.

Häufig gestellte Fragen

1. Wie lautet die vollständige Modellnummer des H4218K-Lagers?

Das vollständige NSK-Lagermodell ist708ATYNDBMP5. „708AT“ ist nur eine verkürzte Referenz und zeigt nicht den Käfig, die passende Anordnung, die Vorspannung oder die Präzisionsklasse. Bei Bestellungen sollte die vollständige Modellnummer zusammen mit der FUJI-Teilenummer H4218K angegeben werden.

2. Ist H4218K für jede FUJI NXT- oder XP143-Maschine geeignet?

Nein. Öffentliche Ersatzteillisten verknüpfen H4218K mit ausgewählten FUJI NXT- und XP143-Anwendungen, aber die genaue Achse, das mechanische Modul, der Seriennummernbereich und die Maschinenrevision können abweichen. Die Kompatibilität sollte durch die Originallagermarkierung, die FUJI-Stückliste oder das Servicehandbuch bestätigt werden.

3. Was bedeuten DB, M und P5?

DB bezeichnet eine Rücken-an-Rücken-Lageranordnung. M steht für mittlere Vorspannung und P5 für eine Präzisionsgenauigkeitsklasse. Diese Nachsetzzeichen wirken sich auf die Steifigkeit, das Betriebsspiel und die Laufgenauigkeit aus und sollten daher bei der Auswahl eines Ersatzes nicht außer Acht gelassen werden.

4. Kann ein Standard-708-Lager das 708ATYNDBMP5 ersetzen?

Ein Standard-708-Lager sollte nicht als automatischer Ersatz betrachtet werden. Es kann ein anderes Kontaktdesign, einen anderen Käfig, eine andere Vorspannung, eine andere passende Anordnung oder einen anderen Präzisionsgrad haben. Auch wenn die äußeren Abmessungen ähnlich erscheinen, kann die Bewegungsleistung der Maschine unterschiedlich sein.

5. Welche Informationen sind vor der Angebotserstellung erforderlich?

Bitte geben Sie die vollständige Lagermarkierung, die FUJI-Teilenummer, das Maschinenmodell, die Seriennummer, die Einbauposition, die erforderliche Menge, den Produktzustand und das Zielland an. Zur endgültigen Überprüfung wird dringend empfohlen, ein Foto des entfernten Lagers und des Verpackungsetiketts anzufertigen.

Kontaktieren Sie uns

Suchen Sie ein zuverlässiges FUJI H4218K-Lager für die Wartung von SMT-Maschinen?

Senden Sie uns Ihr Maschinenmodell, die Seriennummer, die benötigte Menge, die Einbauposition und ein klares Foto des ausgebauten Lagers. Unser Team überprüft die NSK 708ATYNDBMP5-Identifikation vor dem Angebot und trägt so dazu bei, das Risiko einer Bestellung mit einer falschen Spezifikation zu verringern.

Wir unterstützen:

• Schnelle Modellüberprüfung.
• Professionelle SMT-Ersatzteilberatung.
• Lieferung neuer Lager.
• Internationale Exportverpackung.
• Weltweite Liefermöglichkeiten.
• Dringende Wartungsanfragen.
• Ersatzteilangebote für mehrere Artikel.
• Konsolidierung von FUJI-Maschinenteilen.
• Produktfotos vor dem Versand.
• Erstellung von Handelsrechnungen und Packlisten.

Kontaktieren Sie SMT PARTS SUPPLY LTD. Informieren Sie sich noch heute über Verfügbarkeit, Preise, Lieferzeit und technische Bestätigung.

Anfragevorlage

Kompatibilitäts- und Marken-Haftungsausschluss

FUJI- und NSK-Namen, Maschinenmodelle und Teilenummern werden nur zur Produktidentifizierung und Kompatibilitätsreferenz verwendet. Diese Produktseite impliziert kein Sponsoring, keine Autorisierung oder Zugehörigkeit, sofern dies nicht ausdrücklich im kommerziellen Angebot angegeben ist.

Die Maschinenkompatibilität kann je nach Produktionsjahr, Seriennummer, Baugruppenrevision und Wartungshistorie variieren. Käufer sollten vor dem Kauf das genaue Lagermodell und die FUJI-Teilenummer bestätigen. Die endgültige Installation sollte von qualifiziertem Wartungspersonal durchgeführt werden.
