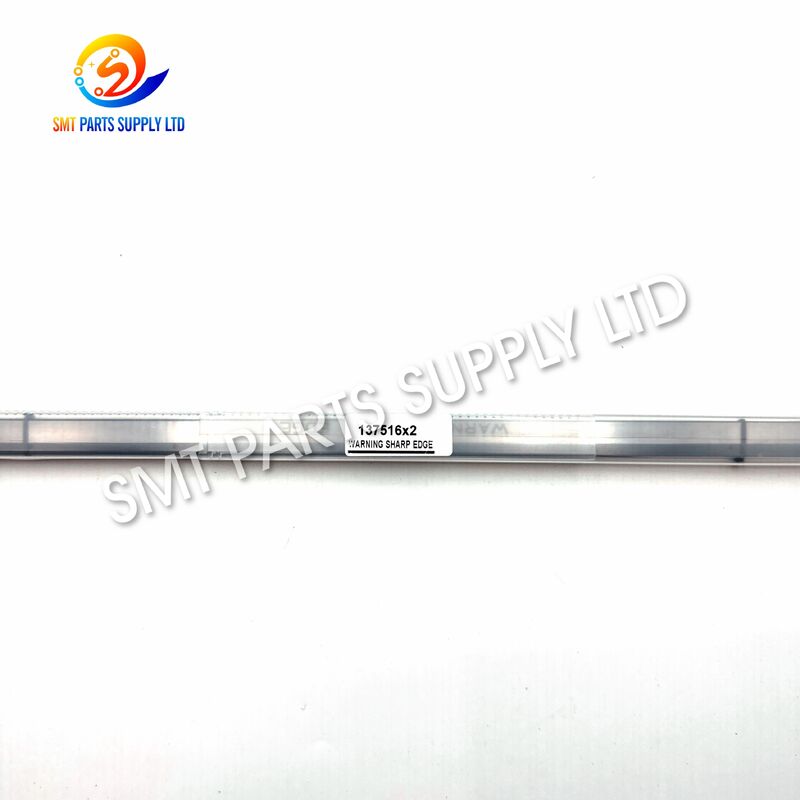

DEK 137516 215607 500 mm Platinenklemmfolie für 02i 03i

Die DEK 137516-Board-Klemmfolie ist ein Ersatzteil für einen Präzisionsdrucker, das zur Unterstützung und Befestigung von Leiterplatten während des Druckprozesses verwendet wird.Es wird häufig mit Teilenummern verglichen215607und03128529und wird für kompatible DEK-Bildschirmdruckerkonfigurationen geliefert, die eine500 mm Folien- oder Scheinplattenklemmen.

Während des Drucks muss das PCB flach, richtig positioniert und stabil unter dem Schablone bleiben.die zu einer Fehlausrichtung der Lötmasse führtDie Ersetzung der beschädigten Klemmfolie trägt dazu bei, eine zuverlässige PCB-Unterstützung und eine gleichbleibendere Druckleistung wiederherzustellen.

Diese Komponente eignet sich für SMT-Fabriken, Elektronikhersteller, Druckerwartungsunternehmen und Ersatzteilhändler.Die Kompatibilität sollte nach der Originalteilnummer bestätigt werden., installierte Klemmstruktur, Maschinenmodell, Schienenkonfiguration und tatsächliche Folienlänge vor der Bestellung.

Die Plattenklemmfolie arbeitet in der Nähe der PCB-Transportrennstrecke und berührt oder unterstützt wiederholt die PCB-Kanten.Eine falsche Anpassung und Kontamination kann allmählich seine Form und Leistung beeinträchtigen..

Eine kleine Verformung mag bei visueller Betrachtung unbedeutend erscheinen, kann jedoch die PCB-Sitzung und die Druckwiederholbarkeit beeinträchtigen.Feinschallkomponenten und schmale Stensilöffnungen sind besonders empfindlich gegenüber instabiler Plattenunterstützung.

Die Produktions- und Wartungsteams sollten die Klemmmontage prüfen, wenn eine oder mehrere der folgenden Bedingungen auftreten:

• Die PCB-Kante hebt sich während des Drucks leicht.
• Veränderungen der Platenausrichtung zwischen Druckzyklen.
• Lötpaste-Ablagerungen sind inkonsistent in der Nähe von PCB-Kanten.
• Das Brett sitzt nicht flach gegen das Stützsystem.
• Die Folie ist sichtbar gebogen, zerkratzt, gerissen oder verzerrt.
• Der PCB-Transportweg wird weniger stabil.
• Die Tafel kommt ungleichmäßig mit dem Schablon in Kontakt.
• Druckfehler nehmen nach einem Zusammenstoß oder einer Schienenanpassung zu.
• Der Klemmmechanismus macht während des Betriebs einen abnormalen Kontakt.
• Die linken und rechten Klemmfolien sind nicht mehr symmetrisch.
• Die Folie kehrt nach dem Klemmen nicht reibungslos zurück.
• Die Maschine erzeugt wiederholte Alarme.

Diese Symptome können auch bei anderen Druckerkomponenten auftreten.Zylinder und Klemmantriebe sollten daher bei der Diagnose von Druckinstabilität zusammen untersucht werden.

Durch den Austausch der beschädigten Plattenklemmfolie durch die korrekt abgestimmte 500 mm-Anlage kann die ursprüngliche Klemmgeometrie wiederhergestellt und die PCB-Stabilität beim Schablonendruck verbessert werden.

Die DEK 137516 / 215607 Plattenklemmfolie ist so konzipiert, dass sie eine kontrollierte Stützfläche entlang der Leiterplattenkante bietet.Es hilft, die Leiterplatte in einer wiederholbaren Position zu halten, während der Schablone Kontakt mit dem PCB und der Squeegee bewegt sich über den Druckbereich.

Die Klemmfolie sollte nicht als eine unabhängige Korrektur für jeden Druckfehler mit Lötpaste betrachtet werden.Die Schienenbreite und die PCB-Verformung müssen ebenfalls kontrolliert werden..

DieDie Bezeichnung 500 mm bezieht sich auf die Nennlänge der Klemmfolie.Es sollte nicht automatisch als die maximal druckbare PCB-Breite oder die Gesamtmaschinenbahnbreite interpretiert werden.installierte Schienenkonfiguration und Produktionskonfiguration.

Die Referenzen zu Teilnummern können je nach Maschinenerzeugung, Lieferantendatenbank, Revision oder historischem Nummerierungssystem unterschiedlich sein.Der Kunde sollte bei Unsicherheit Fotos des installierten Teils und des Maschinennamens vorlegen..

Die Folie 137516 wird in der PCB-Handhabung und im PCB-Klemmsystem kompatibler DEK-Lötpaste-Drucker verwendet.

• Konfiguration der Lötmastendruckmaschine DEK 02i
• Konfiguration der Lötmastendrucker DEK 03i
• Ausgewählte DEK Horizon-Druckerkonfigurationen
• Maschinen mit Klemmreferenz 137516
• Maschinen, die die Klemmbaugruppe 215607 verwenden
• Druckerkonfigurationen unter Verwendung von 03128529
• SMT-Drucklinien zur Verarbeitung starrer PCB
• Herstellung von High-Mix-Elektronik-Montagen
• Fertigungslinien für Elektrotechnik
• Projekte zur Sanierung und Wartung von Druckmaschinen

Die Plattenklemmfolie ist Teil des PCB-Transport- und Stützsystems des Druckers.

Während dieser Reihenfolge muss die Klemmfolie gerade und richtig ausgerichtet bleiben.die PCB zerkratzt oder die Bewegung des Förderers beeinträchtigt.

Eine richtig funktionierende Folie hilft, die PCB in einer stabilen Höhe im Verhältnis zum Schablone zu halten.kleine Fußabdrücke passiver Bauteile, unteren Endkomponenten oder am Rand befindliche Öffnungen.

Das Drucken von Lötpaste hängt von mehreren kontrollierten Beziehungen ab:

• Das PCB muss flach bleiben.
• Die Schablone muss mit den PCB-Pads übereinstimmen.
• Das PCB muss konsequent mit dem Schablon in Kontakt treten.
• Das Plattenstützsystem muss dem Druck widerstehen.
• Die Förderbahnen müssen das PCB ohne Verzerrung halten.
• Der Klemmmechanismus muss losgehen, ohne das Brett zu stören.

Wenn die Klemmfolie gebogen ist, kann das PCB in einer falschen Höhe in der Nähe einer Kante sitzen.

Da mehrere Druckparameter ähnliche Mängel verursachen können, sollte das Wartungspersonal das gesamte Befestigungs- und Stützsystem überprüfen, bevor eine Korrektur ergriffen wird.

Eine Auswahl nur aufgrund des visuellen Erscheinungsbildes kann zu einer falschen Installation führen.

Für ein schnelleres und genaueres Angebot:

1. Erforderliche Teilnummer.
2. Druckermodell und Seriennummer.
3. Foto des Maschinennamenschildes.
4. Foto der entfernten Klemmfolie.
5. Gesamtlängenmessung.
6. Großaufnahme der Montagepunkte.
7. Notwendige Menge.
8. Original- oder kompatible Zustandspräferenz.
9. Lieferort.
10. Erwarteter Lieferplan.

Die Angabe dieser Angaben verringert das Risiko, dass ein optisch ähnliches, aber mechanisch inkompatibles Teil geliefert wird.

Verschiedene Drucker- und Schienenkonfigurationen können unterschiedliche Folienlängen verwenden.

Ersetzen Sie eine 500 mm große Folie nicht durch eine 520 mm große Folie, nur weil die Abmessungen ähnlich erscheinen.

Je nach Lagerbestand, Budget und Wartungsbedarf können verschiedene Beschaffungsmöglichkeiten verfügbar sein.

Ein neues Originalteil kann bevorzugt werden, wenn die Produktionslinie eine strenge Kontrolle der Originalkomponenten, eine interne Validierung oder eine spezifische Genehmigung durch den Kunden erfordert.

Eine neue, kompatible Klemmfolie kann für Fabriken, die auf kontrollierbare Wartungskosten angewiesen sind, eine praktische Option darstellen.Aufbau und Funktionsweise vor der Produktion.

Das Abschlussangebot sollte die gelieferte Ware eindeutig darlegen, damit der Kunde eine fundierte Kaufentscheidung treffen kann.

Die Installation sollte von geschultem Wartungspersonal für SMT-Drucker durchgeführt werden.

• Zwingt die Folie nicht in eine ungeeignete Montageposition.
• Biegen Sie die Folie nicht, um ein falsches Teil auszugleichen.
• Lassen Sie den Drucker nicht betätigen, wenn die Folie mit dem Förderband in Berührung kommt.
• Verwenden Sie keine beschädigten PCBs als Referenz für die Installation.
• Verstärken Sie nicht vollständig einen Montagepunkt, bevor Sie die anderen ausrichten.
• Verwenden Sie keine Schleifwerkzeuge am Arbeitsrand.
• Nicht direkt in die Massenproduktion zurückkehren, ohne eine Funktionstest durchgeführt zu haben.

Durch eine regelmäßige Inspektion kann die Lebensdauer des Plattenklemmsystems verlängert und unerwartete Druckfehler verringert werden.

Verwenden Sie Reinigungsmittel, die nach dem Betriebsverfahren für die Wartung von Geräten zugelassen sind, und vermeiden Sie aggressives Schaben oder unkontrolliertes Polieren, da dies das Folieprofil verändern oder Bruch verursachen kann.

Stellen Sie nach dem Reinigen sicher, dass das Teil trocken und frei von losen Fasern ist, bevor Sie den Drucker wieder in Betrieb nehmen.

Jede gelieferte Plattenklemmfolie sollte vor dem Versand und vor der Montage überprüft werden.

• Bestätigung der Teilnummer
• Bestätigung der Nennlänge
• Gesamtbild
• Gerade
• Zustand des Montagepunktes
• Qualität der Kanten
• Oberflächenreinheit
• Abgleich von Paaren
• Schutzverpackung
• Überprüfung der Menge

Die Endleistung der Maschine sollte unter den normalen Produktionsbedingungen des Kunden bestätigt werden.

Die Brettklemmfolie ist ein relativ langes Präzisionsbauteil und sollte während des Transports vor Biegen geschützt werden.

• Internationale Express
• Luftfracht
• Konsolidierte Sendung
• vom Kunden bestellter Spediteur
• Kombinierte Lieferung mit anderen SMT-Ersatzteilen
• Dringende Lieferung

Der Kunde kann die Lieferung zusammen mit Gürteln, Sensoren, Motoren, Zylindern, Squeegee-Komponenten, Förderteilen und anderen Ersatzteilen für Lötmaschinendrucker anfordern.

Wir überprüfen die Hauptteilnummer, die Referenznummer, das Maschinenmodell, die Länge und die installierte Konfiguration, bevor wir die Bestellung bestätigen.

Original- und kompatible Lieferoptionen können je nach Verfügbarkeit, Qualitätsniveau und Kundenbudget angeboten werden.

Unsere Produktpalette umfasst SMT-Platziermaschinen, Lötpaste-Drucker, Zuführer, Düsen, Motoren, Sensoren, Steuerplatten und Verbrauchsmaterialien für die Produktionslinie.

Lange und leicht verformbare Bauteile werden mit zusätzlichem Schutz verpackt, um Transportschäden zu verringern.

Durch die Bereitstellung der Fotos der alten Teile und der Maschinendaten kann unser Vertriebsteam das Produkt effizienter überprüfen.

Die Kunden können Druckerteile mit anderen SMT-Maschinenkomponenten kombinieren, um die Anschaffungskosten und Transportkosten zu senken.

Sie werden üblicherweise als Querschaltnummern für die 500mm-Board-Klemmfolie verwendet. Die Referenz 03128529 kann auch in Lieferantendatenbanken erscheinen.,Bitte bestätigen Sie vor der Bestellung das Originalteil, das Maschinenmodell und die installierte Konfiguration.

Die 500mm-Platten-Klemmfolie wird üblicherweise in einem Paar geliefert, aber die Verpackung und die Liefermenge können variieren.ein Paar oder eine vollständige Klemmmontage bei Angebotsanfrage.

Nr. Es ist für kompatible Drucker bestimmt, die die Referenz 137516, 215607 oder 03128529 und eine entsprechende Klemmkonfiguration von 500 mm verwenden..

Bitte geben Sie das Maschinenmodell, die Seriennummer, die Nummer des alten Teils, die Gesamtlänge und klare Fotos der entfernten Folie und des Montagebereichs an.Unser Verkaufsteam kann diese Informationen vergleichen, bevor die Bestellung bestätigt wird.

Es wird empfohlen, die Folie zu ersetzen, wenn sie gebogen, zerrissen, zerkratzt, los oder nicht in der Lage ist, das PCB gleichmäßig zu tragen.Anomalie bei der Schienenbewegung oder unerklärliche Druckfehler an der Randfläche.

Für Preise, Verfügbarkeit, Überprüfung des kompatiblen Modells oder kombinierte SMT-Ersatzteilbestellungen bitte folgende Angaben machen:

• Teilnummer
• Modell der Maschine
• Maschinennummer
• Notwendige Menge
• Fotografien aus alter Zeit
• Lieferland
• Ursprungliche oder vereinbarende Anforderung
