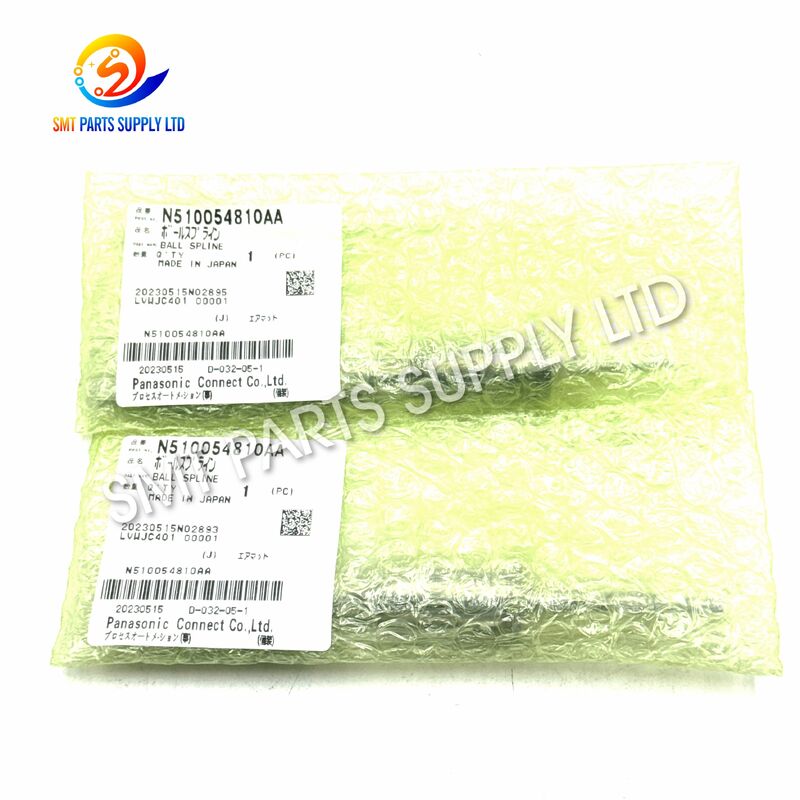

Panasonic N510054810AA H8 Kugelverzahnung für CM402 CM602

DiePanasonic N510054810AA N510002505AA H8 Kopfkugel Splineist eine präzise mechanische Leitungskomponente, die für kompatibleCM402 und CM602 SMT-Pick-and-Place-Maschine H8Die Hauptaufgabe ist es, eine reibungslose und genau gesteuerte lineare Bewegung innerhalb des Platzierkopfes zu leiten und gleichzeitig unerwünschte Radial- oder Rotationsspiele zu begrenzen.

Bei der SMT-Produktion mit hoher Geschwindigkeit führt der Platzierkopf kontinuierliche Aufnahme-, Übertragung, Positionierung und Montagezyklen durch.Eine stabile mechanische Führung ist daher unerlässlich, um eine gleichbleibende Kopfbewegung zu gewährleistenEine abgenutzte, verunreinigte, beschädigte oder lose Kugelspline kann zu abnormalen Bewegungswiderständen, mechanischen Vibrationen, Kopffreiheit oder Positionsunsicherheit beitragen.

Diese H8-Kopfkugel ist für die Wartung der Maschine, den Wiederaufbau des Platzierungskopfes, die vorbeugende Wartung und den Austausch von abgenutzten mechanischen Bewegungskomponenten geeignet.Käufer sollten die vorhandene Teilnummer bestätigen, H8 Kopfkonfiguration und Maschinenmodell vor der Bestellung.

Der H8-Satzkopf arbeitet kontinuierlich unter wiederholter Beschleunigung, Verzögerung, vertikaler Bewegung und mechanischer Belastung.die Kugelspline kann allmählich Verschleiß erfahren.

1. Langfristiger mechanischer Verschleiß

Wiederholte Bewegungen zwischen der Splinenachse und den inneren Walzelementen können die ursprüngliche mechanische Freiheit allmählich verändern.

Mit zunehmendem Verschleiß kann sich der Kopfmechanismus abnormal lockern oder sich unregelmäßig bewegen.

2Unzureichende Schmierung

Präzisions-linearbewegte Teile erfordern einen geeigneten Schmierzustand.

Eine unzureichende Schmierung kann die Reibung erhöhen, zusätzlichen Widerstand erzeugen und den Verschleiß der Spline-Kontaktflächen beschleunigen.

3. Staub und Kontamination

SMT-Produktionsumgebungen können feinen Staub, Fettrückstände, Komponentenreste oder andere Schadstoffe enthalten.

Fremdstoffe, die in den beweglichen Bereich gelangen, können den reibungslosen Ballkreislauf und die Kopfbewegung stören.

4. Platzierung Kopfkollision

Ein Zusammenstoß der Düse, ein PCB-Kontakt, eine Störung des Feeders oder ein versehentlicher mechanischer Aufprall können einen Schlag durch die Kopfsammlung übertragen.

Ein starker Aufprall kann die Ausrichtung der Kugelspitze beeinträchtigen oder zugehörige mechanische Komponenten beschädigen.

5. Falsche Wartung

Eine unsachgemäße Demontage, Einbauführung, Fehlausrichtung oder ungeeignete Schmierung während der Kopfbetreuung kann die Lebensdauer der Kugelschiene verkürzen.

6. Hohe Betriebszeiten

Bei Maschinen, die in der Massenproduktion kontinuierlich betrieben werden, werden natürlich eine große Anzahl von Platzierungszyklen angesammelt.

Bei älteren Maschinen CM402 und CM602 sollten die mechanischen Kopfbauteile regelmäßig im Rahmen der vorbeugenden Wartung überprüft werden.

Diese Symptome können auch von Lagern, Wellen, Motoren, Sensoren, Düsenhaltern, Kalibrierung oder anderen Kopfkomponenten herrühren.

Durch den Austausch einer abgenutzten H8-Kopfkugel mit der richtig abgestimmten Komponente kann eine kontrollierte mechanische Bewegung innerhalb des Platzierkopfes wiederhergestellt werden.

Ein empfohlenes Wartungsverfahren umfasst:

Schritt 1: Überprüfen Sie die Kopfbewegungen

Überprüfen Sie, ob der bewegliche Abschnitt des H8-Kopfes durch seinen normalen Zug reibungslos fährt.

Schritt 2 Überprüfen Sie die mechanische Freigabe

Überprüfen Sie, ob es keine abnormalen Seitenspiele, Rotationslosigkeit, Vibrationen oder inkonsistenten Widerstände gibt.

Schritt 3: Überprüfen Sie den Schmierzustand

Überprüfen Sie, ob die Spline und die dazugehörigen Präzisionskomponenten mit geeignetem Schmieren aufrechterhalten wurden.

Schritt 4 Überprüfen Sie verwandte Komponenten

Die Kugelspalte arbeitet mit anderen Kopfmechanismen zusammen. Auch Lager, Wellen, Halterungen, Montageteile, Federn und Antriebsteile sollten überprüft werden.

Schritt 5 Bestätigen Sie die Original-Teilnummer

Vergleichen Sie die entnommene Komponente mitN510054810AAundN510002505AAReferenzen vor der Bestellung.

Schritt 6 ️ Richtige Installation

Die Installation sollte von Technikern durchgeführt werden, die mit der Wartung von SMT-Anlegeköpfen und präzisen mechanischen Baugruppen vertraut sind.

Schritt 7 Test und Kalibrierung

Nach dem Austausch ist die Bewegungsgleichheit, die Maschinenkalibrierung, die Funktionsweise der Düse und die Leistung der Versuchsanbringung zu überprüfen, bevor die Maschine in die normale Produktion zurückgeführt wird.

Anmerkung:N510054810AA und N510002505AA sollten anhand des ursprünglich installierten Bauteils bestätigt werden.Die Austauschbarkeit darf nicht ausschließlich anhand des Maschinenmodells angenommen werden, da sich Maschinenüberarbeitungen und Kopfkonfigurationen unterscheiden können..

Der N510054810AA / N510002505AA H8 Head Ball Spline wird hauptsächlich für die Wartung von Hochgeschwindigkeits-SMT-Platzierungsgeräten verwendet.

CM402 Kopfpflege

geeignet für die Wartung von kompatiblen CM402 H8 Platzierköpfen, bei denen übermäßiges Spiel, raue Fahrt, Verunreinigung oder Verschleiß festgestellt wurden.

CM602 Kopfpflege

Verwendet in kompatiblen CM602-Kopfkonfigurationen nach Bestätigung der ursprünglichen Bauteilnummer und H8-Kopfspezifikation.

Aufbau des Aufstellungsleiters

Professionelle SMT-Dienstleistungsunternehmen können die Kugelsplitze verwenden, wenn sie Platzierungsköpfe neu bauen, die eine Wiederherstellung der präzisen mechanischen Bewegung erfordern.

Vorbeugende Wartung

Bei Maschinen mit hoher Betriebszeit kann die Kugelsplitzeinspektion in geplante Kopfwartungsprogramme integriert werden.

Typische Branchen

Ein Kugelsplitter ist eine Präzisionskomponente mit linearer Bewegung, die eine reibungslose axiale Bewegung ermöglicht und gleichzeitig unerwünschte relative Rotation und seitliche Bewegung kontrolliert.

Innerhalb des H8-Platzierungskopfmechanismus leitet die Kugelspalte den beweglichen Abschnitt entlang eines definierten linearen Weges.

Funktionsfolge

1Die Maschine sendet einen Bewegungsbefehl.

Das Steuerungssystem bestimmt die Position, die für die nächste Aufnahme- oder Platzierungsaktion erforderlich ist.

2Der Kopfantrieb erzeugt Bewegung.

Der Motor und die zugehörigen Getriebekomponenten bewegen den Kopfmechanismus.

3Die Kugelspine leitet den beweglichen Abschnitt.

Der Spliner sorgt für eine kontrollierte axiale Bewegung und hilft, den Mechanismus auszurichten.

4.Rollende Elemente reduzieren die Reibung.

Die innere Kugelstruktur ermöglicht eine wiederholte Bewegung mit geringerem Widerstand als ein einfacher Gleitführer.

5Die Düse erreicht die erforderliche Position.

Eine stabile mechanische Führung ermöglicht eine wiederholbare Aufnahme- und Platzierungsbewegung.

Ein vereinfachtes SMT-Betriebsprozess ist:

Komponentenabholung → Kopfbewegung → Erkennung → PCB-Positionierung → Komponentenplatzierung → Kopfrückkehr

Bei der kontinuierlichen Produktion wird dieser Zyklus tausende Male wiederholt.

Die richtige Übereinstimmung ist wichtig, da präzise SMT-Kopfkomponenten ähnlich erscheinen können, obwohl sie unterschiedliche mechanische Spezifikationen haben.

1Bestätigen Sie die Teilnummer.

Überprüfen Sie, ob die vorhandene Komponente als

• N510054810AA
• N510002505AA

Es wird nicht empfohlen, nur nach dem Aussehen zu bestellen.

2Bestätigen Sie die Maschine.

Überprüfen Sie, ob die Maschine:

• CM402
• CM602

3Bestätigen Sie H8 Kopfkonfiguration.

Das Produkt ist für eineAnwendungen für H8-Kopf. Andere Anlagekopftypen können unterschiedliche Splinensammlungen verwenden.

4. Vergleichen Sie die Originalkomponente

Falls die Identifizierung unsicher ist, Fotografien mit folgenden Angaben:

• Vollständige Kugelspline
• Beide Wellenenden
• Standort der Anlage
• Bestehende Kennzeichnungen
• Verknüpfte Kopfteile

5. Diagnosen vor dem Ersetzen

6- Überprüfen Sie die verwandten Kopfteile.

Beim Umbau eines älteren H8-Kopfes ist es ratsam, gleichzeitig andere Verschleißkomponenten zu untersuchen.

Dies kann wiederholte Ausfallzeiten der Maschine verringern, die durch den Austausch nur eines Teils verursacht werden, während andere mechanische Komponenten abgenutzt bleiben.

Die korrekte Montage und Wartung ist wichtig, da die Kugelspinnwand in einer präzisen mechanischen Anordnung arbeitet.

F1: Was ist der Hauptzweck von N510054810AA H8 Head Ball Spline?

Er dient hauptsächlich der Steuerung der linearen Bewegung innerhalb des kompatiblen H8-Satzkopfes und trägt zur Aufrechterhaltung der mechanischen Ausrichtung bei, verringert unerwünschtes Spiel,und unterstützt eine reibungslose Wiederholungsbewegung während der Sammlung und Platzierung von SMT-Komponenten.

F2: Ist diese Kugelsplitze sowohl für CM402 als auch für CM602 geeignet?

Es ist für kompatible H8-Kopf-Anwendungen mit CM402- und CM602-Maschinen geeignet.Daher sollten vor der Bestellung die vorhandene Bauteilnummer und die Kopfkonfiguration bestätigt werden.

F3: Wann sollte ein H8-Kopfkugelspalter ausgetauscht werden?

Ein Ersatz kann erforderlich sein, wenn bei der Inspektion eine übermäßige mechanische Abstandsfreiheit, raue Bewegungen, Vibrationen, ungewöhnliche Geräusche, Verunreinigungsschäden, inkonsistente Kopfbewegungen festgestellt werden,oder sichtbarer Verschleiß der Spline und der zugehörigen mechanischen Komponenten.

F4: Sind N510054810AA und N510002505AA genau das gleiche Teil?

Sie können als verwandte Referenzen für diese Anwendung verwendet werden, jedoch sollte die unmittelbare Austauschbarkeit anhand der installierten Komponente, der Maschinenkonfiguration,und verfügbare Wartungsunterlagen vor dem Austausch.

F5: Welche Informationen sollte ich für ein Angebot bereitstellen?

Bitte geben Sie die erforderliche Bauteilnummer, das Maschinenmodell, den Typ des H8-Kopfes, die Menge, den bevorzugten Zustand, das Lieferland und Fotos des vorhandenen Bauteils an, wenn verfügbar.Diese Details helfen, die Genauigkeit und Effizienz der Abwägung zu verbessern.

NotwendigkeitN510054810AA / N510002505AA H8 Kopfkugel für CM402 oder CM602?

Bitte senden Sie uns:

• Erforderliche Teilnummer
• Modell der Maschine
• Informationen über den H8 Kopf
• Notwendige Menge
• Bevorzugte Bedingungen
• Bestimmungsort der Lieferung
• Bestehende Bauteilfotos, falls vorhanden

Wir können helfen,Teileidentifizierung, Lagerbestätigung, Angebot, Lieferzeit, zugehörige Ersatzteile für H8-Kopf und internationale Versandvereinbarungen.

Senden Sie Ihre Anfrage für aktuelle Verfügbarkeit, Preis und Übereinstimmung Bestätigung.
