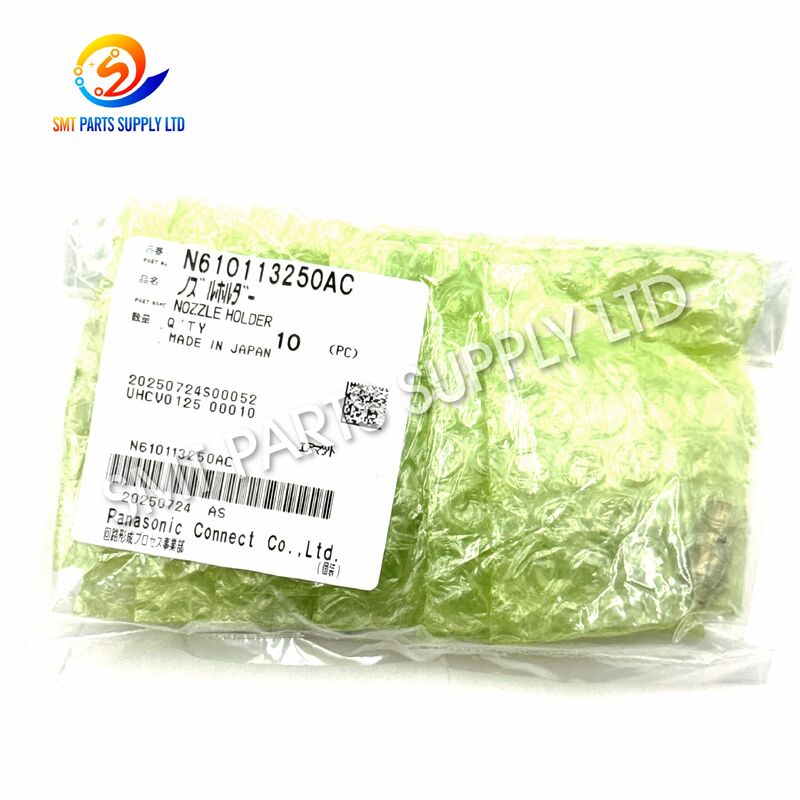

Panasonic N610113250AC Sinterd Düsenhalter für CM402 8-Kopf SMT-Bestückung

Panasonic N610113250AC sinterterter Düsenhalter für CM402 8-Kopf SMT

Der Panasonic N610113250AC ist ein präzise gesinterter Düsenhalter, der für den Einsatz in kompatiblen SMT-Streckkopfmechanismen entwickelt wurde.und wiederholte Bewegung der Platzierungsdüse während automatisierter Aufnahme- und Platzierungsvorgänge.

Diese Komponente wird üblicherweise für CM402 8-köpfige SMT-Anwendungen verwendet.transportiert sie durch den Prozess der Seherkennung, und platziert sie genau auf Leiterplatten.

Ein richtig abgestimmter Düsenhalter trägt dazu bei, einen stabilen Düsensitz, eine reibungslose vertikale Bewegung, eine zuverlässige Vakuumabnahme und eine gleichbleibende Platzierung zu gewährleisten.N610113250AC ist für die vorbeugende Wartung geeignet, Reparaturen von Maschinen, Notfallreparaturen und Ersatzteilbestand.

Da Maschinen unterschiedliche Kopfkonfigurationen und technische Änderungen haben können, sollten Käufer die vollständige Teilenummer, das Suffix, das Maschinenmodell, den Kopftyp,und vorhandene Komponente vor Auftragserteilung.

Der N610113250AC ist eine mechanische Stützkomponente, die in einen kompatiblen SMT-Stellkopf eingebaut ist.Sein Hauptzweck ist es, die Düse zu halten und zu leiten, die verwendet wird, um elektronische Komponenten aus den Zuführern zu holen und sie auf PCB-Pads zu platzieren.

Obwohl der Düsenhalter relativ klein ist, nimmt er an jedem Zyklus der Komponentenplatzierung teil.AbmessungsgenauigkeitEin reibungsloser Betrieb und eine korrekte Installation sind besonders wichtig.

Der Halter muss mit der Düse, der Welle, der Feder, der Dichtung, dem Vakuumkreislauf, dem Platzierungskopf, den Sensoren und dem Steuerungssystem zusammenarbeiten.Verschleiß oder Beschädigung eines angeschlossenen Bauteils kann die Aufnahme- und Platzierungsleistung beeinträchtigen.

Die Platzierungsdüse berührt oder hebt elektronische Bauteile direkt, aber ihre Leistung hängt auch vom Halter ab, der sie trägt.

Ein ordnungsgemäß ausgewählter und installierter Halter kann helfen:

• Stabile Düseninstallation.
• Glatte vertikale Bewegung.
• Genaue Positionierung der Düse.
• Wiederholbare Komponenten-Aufnahme.
• Konsistente Komponentenpräsentation der Visionskamera.
• Zuverlässige Rückbewegung der Düse.
• Reduziertes mechanisches Spiel.
• Stabiler Betrieb während der Hochgeschwindigkeitsproduktion
• Einfachere Kalibrierung des Platzierkopfes.
• Niedrigere Gefahr wiederholter Abholfehler.

Eine falsche oder abgenutzte Halterung kann zu uneinheitlichen Bewegungen, übermäßiger Freiheit, Verschiebung der Düse, abnormaler Aufnahmehöhe oder unregelmäßiger Vakuumleistung führen.

Zwei Düsenhalter können ähnlich aussehen, obwohl sie unterschiedliche innere Strukturen, Abmessungstoleranzen, Installationsoberflächen oder Revisionsnachfolger haben.Die vollständige Bauteilnummer sollte daher vor der Bestellung überprüft werden..

Der Halter wird während jedes Aufnahme- und Platzierungszyklus wiederholt betrieben.

Zu den typischen Ergebnissen gehören:

• Erhöhte mechanische Freiheit.
• Unstabile Position der Düse.
• Unregelmäßige vertikale Bewegung.
• Verringerte Wiederholbarkeit der Platzierung.
• Abnormale Triebe der Düse.

SMT-Produktionsumgebungen können Bestandteilstaub, PCB-Partikel, Ölnebel, Lötpaste-Rückstände, Klebstoff und andere Verunreinigungen enthalten.

Kontamination kann folgende Ursachen haben:

• Beschränkte Bewegung des Halters.
• Erhöhte innere Reibung.
• Vakuumpassage blockiert.
• Schlechte Düsenanlage.
• Unregelmäßige Rückkehr.

Die Düse kann mit

• Falsch positionierte Fütterungen.
• Erhöhte PCB-Komponenten.
• - Die Vorrichtung des Boards.
• Die Tray-Kanten.
• Komponenten sind falsch ausgerichtet.
• Falsch programmierte Koordinaten.

Die Schlagkraft kann durch die Düse hindurchgehen und den Halter beschädigen oder verformen.

Die Anbringung einer ungeeigneten Düse, die Zwangsstellung der Düse oder die fehlende richtige Anbringung der Düse können zu einer ungewöhnlichen Belastung des Halters führen.

Der Halter kann durch

• Nicht geeignete Entfernungswerkzeuge.
• Übermäßige Installationskraft.
• Falsche Reinigungsmittel.
• Nicht zugelassene Schmierstoffe.
• Unzulässige Demontage.
• Kontamination während der Wartung.

Die Verwendung eines ähnlich aussehenden Halters mit dem falschen Suffix kann zu schlechter Passform, eingeschränkter Bewegung, falscher Düsenhöhe, Vakuumleckagen oder Kalibrierproblemen führen.

Bei einem vollständigen Kopfbauprojekt kann der Halter zusammen mit Federn, Dichtungen, Wellen, Buschen, Filtern und anderen Verschleißkomponenten ausgetauscht werden.

Diese Symptome können auch durch Düsen, Vakuumventile, Filter, Dichtungen, Sensoren, Federn, Wellen, Zuführungen, Kalibrierdaten oder Maschinenprogrammierung verursacht werden.Vor dem Ersetzen von Teilen sollte eine vollständige Diagnose durchgeführt werden.

Überprüfen Sie den installierten Halter und notieren Sie die vollständige Nummer einschließlich des AC-Suffixes.

Nachstehende Angaben:

• Maschinenmodell.
• Maschinenseriennummer.
• Das Modell mit dem Platzierkopf.
• Anzahl der Kopfpositionen.
• Bestehende Kennzeichnung des Halters.
• Nummer der Kopfsammlung.

Auf klaren Fotos sollte gezeigt werden:

• Vorderseite.
• Rückseite.
• Seitenprofil.
• Montageoberfläche
• Innere Öffnung.
• Sichtbare Teilnummern.
• Installationsposition im Kopf.

Vergleichen Sie die Original- und Ersatzhalter für:

• Gesamtmaße.
• Anbaupunkte.
• - Die Düse ist verbunden.
• Führungsoberflächen.
• Die Federoberfläche.
• Luft- oder Vakuumläufe.
• Innenumfang.
• Außenprofil.
• Überarbeitungssuffix.

Vor der Montage die folgenden Teile überprüfen:

• Einfühler.
• Halterwelle.
• Frühling.
• Siegel.
• - Ich will nicht.
• Filtern.
• Vakuumventil.
• Kopf-Sensor.
• Schaltfläche zum Wechseln.

Der Ersatz nur des Halters löst möglicherweise keinen Fehler, der durch ein anderes beschädigtes Bauteil verursacht wurde.

Die Installation sollte von ausgebildeten Technikern mit sauberen Werkzeugen und zugelassenen Wartungsverfahren durchgeführt werden.

Nach der Installation:

• Manuelle Bewegungsprüfung.
• Prüfung der Düseninstallation.
• Vakuumversuch.
• Inspektion der Düsenhöhe.
• Kopfkalibrierung.
• Überprüfung der Abholung.
• Test der Platzierungsgenauigkeit.
• Kontrollierter Produktionsversuch.

Die Suffixe AA, AB und AC können Design-, Prozess-, Material-, Lieferanten- oder Dimensionsrevisionen darstellen.

Für eine genaue Reihenfolge:

• Die vollständige Teilnummer.
• Sie dürfen das Suffix nicht aus der Anfrage entfernen.
• Nehmen Sie nicht an, daß alle Revisionen austauschbar sind.
• Bestätigen Sie die BOM der Maschine, wenn möglich.
• Vergleichen Sie das vorhandene Teil vor der Montage.
• Technische Bestätigung für veränderte oder umgebaute Maschinen anfordern.

Der Düsenhalter N610113250AC ist für folgende Anwendungen geeignet.

Verwendet zum Ersetzen eines abgenutzten oder beschädigten Halters während der geplanten Ausrüstungsbetreuung.

Als kritisches Ersatzteil beibehalten, um die Ausfallzeiten nach einem Versagen des Platzierungskopfes zu reduzieren.

Installiert bei professionellem Umbau älterer oder stark gebrauchter Kopfteile.

Geeignet für Elektronikfabriken, in denen PCB-Fertigungslinien mit hohem Volumen betrieben werden.

Anwendbar für Hersteller, die:

• Automobil-Elektronik.
• Industrielle Steuerungen.
• Kommunikationsgeräte.
• Unterhaltungselektronik.
• LED-Beleuchtungsprodukte.
• Medizinische elektronische Geräte
• Stromversorgungsanlagen.
• Produkte für das intelligente Zuhause.

Verwendet von Serviceingenieuren für Maschinendiagnostik, Wartung, Sanierung und Reparatur an Kundenstandorten.

geeignet für die Inspektion und Sanierung gebrauchter SMT-Maschinen vor Kalibrierung, Produktionsprüfung oder Weiterverkauf.

Regionalvertriebsunternehmen können N610113250AC für lokale SMT-Kunden aufbewahren, die einen schnellen Ersatzservice benötigen.

Die Platzierungsdüse ist in den Düsenhalter eingebaut oder durch diesen gestützt, der die erforderliche Position der Düse innerhalb des Platzierungskopfes hält.

Der Platzierungskopf bewegt sich rasch in Richtung der Abholstelle des Fütterers.

Die Düse bewegt sich nach unten in Richtung der elektronischen Komponente, wobei der Halter diese Bewegung steuert und die richtige Positionierung unterstützt.

Die Maschine aktiviert das Vakuumsystem, wodurch die Luft durch die Düse gezogen wird und die Komponente aus dem Füttergerät gehoben werden kann.

Der Platzierungskopf trägt das Bauteil vom Feeder zur Visionskamera oder direkt zum Platzierungsbereich des PCB.

Die Kamera überprüft die Position, den Winkel, die Form und die Ausrichtung der Komponente.

Der Kopf bewegt sich zur programmierten PCB-Koordinate, die Düse bewegt sich nach unten und legt den Bauteil auf Lötpaste oder Klebstoff.

Das Vakuum wird freigesetzt, so dass die Komponente auf dem PCB verbleibt.

Die Düse kehrt in ihre Ausgangsposition zurück, und die Maschine beginnt den nächsten Platzierungszyklus.

Die sicherste Auswahlmethode besteht darin, die vollständige Teilnummer N610113250AC zu verwenden.

Die Anfrage darf nicht nur als

• N610113250.
• CM402 Halter.
• Panasonic Düsenhalter.
• Achtköpfiger Halter.

Diese Beschreibungen können die erforderliche Revision möglicherweise nicht genau kennzeichnen.

Die gleiche Maschinenplattform kann verschiedene Kopfbaugruppen verwenden; geben Sie an, ob es sich bei der Anwendung um eine 8-Kopf-Konfiguration handelt, und geben Sie das Kopflabel an, wenn dies möglich ist.

Vergleichen Sie den Ersatzteil mit dem entfernten Bauteil vor der Montage.

Zu den verfügbaren Versorgungsmöglichkeiten gehören:

Fotos helfen bei der Identifizierung:

• Produktform.
• Montageoberfläche
• Sichtbare Markierungen.
• Unterschiede bei der Revision.
• Schadensort.
• Verwandte Komponenten.

Bei Notfallwartung kann der Kauf einer Arbeits- und einer Ersatzeinheit zukünftige Ausfallzeiten reduzieren.

Fabriken, die mehrere kompatible Maschinen betreiben, können nach den bisherigen Nutzungs- und Wartungsplänen Vorräte vorbereiten.

Als primäre Kompatibilitätsreferenz sollten die Werkstoffliste der Maschine, das Wartungshandbuch oder die Konstruktionszeichnung des Kopfes betrachtet werden.

Die Bereitstellung vollständiger Informationen hilft, Angebotsverzögerungen und die falsche Auswahl von Teilen zu reduzieren.

Die vollständige Identifizierung N610113250AC sollte mit der Kaufanfrage des Kunden verglichen werden.

Der Inhaber sollte überprüft werden, ob:

• - Das ist nicht wahr.
• Korrosion.
• Verformung.
• Aufprallschäden.
• Oberflächenkontamination.
• Abnormale Kratzer.
• Schaden an den Schnittstellen.

Montageflächen, Kontaktflächen der Düsen, Führungsflächen und sichtbare Luftläufe sollten untersucht werden.

Wenn die Struktur dies zulässt, sollte der Halter auf ungewöhnlichen Widerstand, Anfall, übermäßige Lockerheit oder unregelmäßige Bewegung überprüft werden.

Der Halter sollte individuell vor Staub, Feuchtigkeit, Aufprall und Kontakt mit schwereren Metallteilen geschützt sein.

Vor der Lieferung können Fotos geliefert werden, wenn die Kunden eine Teilnummer-, Zustand- oder Erscheinungsbestätigung benötigen.

Die Installation sollte von qualifizierten SMT-Wartungstechnikern durchgeführt werden.

1. Die Ausrüstung nach dem genehmigten Verfahren anhalten.
2. Strom, Druckluft und Vakuum müssen isoliert werden.
3. Entfernen Sie den Kopfdeckel gemäß der Wartungsanleitung.
4. Die ursprüngliche Position und Ausrichtung des Halters wird aufgezeichnet.
5. Entfernen Sie die alte Komponente mit geeigneten Werkzeugen.
6. Prüfen Sie Düse, Welle, Feder, Dichtung, Gehäuse und nahegelegene Teile.
7. Die Installationsfläche sorgfältig reinigen.
8. Installieren Sie N610113250AC ohne übermäßige Kraft.
9. Bestätigen Sie, dass sich der Mechanismus frei bewegt.
10. Wiederherstellen der Maschinensysteme.
11. Durchführen Sie die Kopfkalibrierung.
12. Abhol- und Platzierungstests abgeschlossen.
13. Führen Sie einen kontrollierten Produktionsversuch durch.

Schleifen, bohren, biegen oder verändern Sie den Halter nicht, damit er zu einer nicht kompatiblen Baugruppe passt.

• Überprüfen Sie den Düsenhaltermechanismus während der geplanten Kopfwartung.
• Halten Sie den Platz des Kopfes sauber.
• Beschädigte Düsen müssen unverzüglich ersetzt werden.
• Vermeiden Sie die Verwendung von nicht zugelassenen Reinigungsmitteln.
• Verwenden Sie kein übermäßiges Schmiermittel.
• Überprüfen Sie die zugehörigen Dichtungen, Federn, Schächte und Filter.
• Speichern Sie Ersatzhüller in einzelnen Verpackungen.
• Alle Bestände mit dem vollständigen Suffix kennzeichnen.
• Original- und kompatible Teile trennen.
• Das Installationsdatum und die Wartungshistorie werden aufgezeichnet.
• Untersuchen Sie wiederholte Ausfälle, bevor Sie einen anderen Halter installieren.
• Vollständige Kalibrierung nach mechanischem Austausch, falls erforderlich.

Bewahren Sie den Halter in einer sauberen, trockenen und geschützten Umgebung auf.

Zu den empfohlenen Verfahren gehören:

• Halten Sie die Komponente bis zur Installation versiegelt.
• Verhindern Sie, dass Staub in die Öffnungen gelangt.
• Vermeiden Sie direkten Kontakt mit schweren mechanischen Teilen.
• Berühren Sie Präzisionsoberflächen nicht mit schmutzigen Händen.
• Verwenden Sie individuelle Inventaretiketten.
• Getrennte AA-, AB- und AC-Revisionen.
• Die Lagerkontrolle gilt wie folgt.
• Erfassung der eingehenden Inspektionsergebnisse.
• Schützen Sie das Bauteil vor Feuchtigkeit und korrosiven Stoffen.

Versandmöglichkeiten können sein:

• DHL.
• Mit FedEx.
• - Das ist UPS.
• Internationale Luftfracht.
• Kunden Kurierkonto.
• Konsolidierte Lieferung mit anderen SMT-Ersatzteilen.

Die vollständige Nummer N610113250AC kann auf Angeboten, Rechnungen, Verpackungslisten und Verpackungsetiketten angegeben werden.

Kunden können kleine Mengen für Tests, Notfallwartung oder kritische Ersatzinventare bestellen.

Je nach Maschinenbedarf und Beschaffungsbudget können unterschiedliche Lieferbedingungen angeboten werden.

Der Halter kann zusammen mit

• SMT-Düsen.
• Die Fütterung.
• Sensoren.
• Elektromagnetische Ventile
• Filter.
• Gürtel.
• Die Motoren.
• Die Kontrollplatten.
• Teile für die Platzierung des Kopfes.
• Komponenten des Förderers.

Der Kunde kann vor dem Versand eine Bestätigung mit Fotos oder sichtbarer Markierung verlangen.

Bestellungen können für Kunden in Europa, Nordamerika, Südostasien, dem Nahen Osten und anderen internationalen Märkten erstellt werden.

SMT-Ersatzteile erfordern eine genaue Identifizierung. Ähnlich aussehende Komponenten haben möglicherweise nicht die gleichen Abmessungen, Schnittstellen, Materialien oder Revisionsstufen.

Ein spezialisierter Lieferant kann den Kunden helfen:

• Reduzieren Sie falsche Aufträge.
• Überprüfen Sie die vollständigen Teilnummern.
• Identifizieren Sie Unterschiede zwischen Suffixen.
• Vergleichen Sie die ursprünglichen und die kompatiblen Optionen.
• Konsolidieren Sie mehrere Produkte.
• Bereiten Sie Notfallbestände vor.
• Verbesserung der Kommunikation zwischen Ingenieuren und Einkaufsteams.
• Verkürzung von Verzögerungen aufgrund unvollständiger Produktinformationen.
• Organisieren Sie die internationale Verpackung und den Versand.

Nr. N610113250AC ist ein Teil eines Düsenhalters, der in einem kompatiblen Platzierungskopfmechanismus installiert ist. Es handelt sich nicht um eine vollständige Kopfteile, eine vollständige Düsenanlage, einen Motor, eine Welle, einen Sensor oder einen Düsenwechsler.

Der Träger, die Düse, die Welle, die Feder, die Dichtung, der Filter und die zugehörigen Teile dürfen getrennte Teilenummern verwenden.

Die Zahlen gehören zurselben Basisnummernfamilie, jedoch sollte nicht davon ausgegangen werden, daß die Revision austauschbar ist.und installiertes Teil vor dem Austausch.

Nein, Fehler bei der Aufnahme können auch durch beschädigte Düsen, Vakuumlecks, blockierte Filter, defekte Ventile, Sensoren, Zuführungen, Dichtungen, Kalibrierdaten oder Maschinenprogrammierung verursacht werden.

Bitte geben Sie die vollständige Bauteilnummer, die erforderliche Menge, das Maschinenmodell, die Kopfkonfiguration, den erforderlichen Zustand, das Bestimmungsland und, sofern verfügbar, klare Fotos des bestehenden Inhabers an..

Für Preisangaben, Bestandsbestätigung, technische Kennzeichnung, Original-Neuteile, kompatible Neuteile und konsolidierte SMT-Ersatzteilbestellungen wenden Sie sich bitte an:

Bitte geben Sie die vollständige Bauteilnummer, das Maschinenmodell, die Kopfkonfiguration, die Menge, den bevorzugten Zustand, das Bestimmungsland und die Fotos des vorhandenen Bauteils an.Vollständige Informationen ermöglichen es uns, ein schnelleres und genaueres Angebot vorzubereiten.
