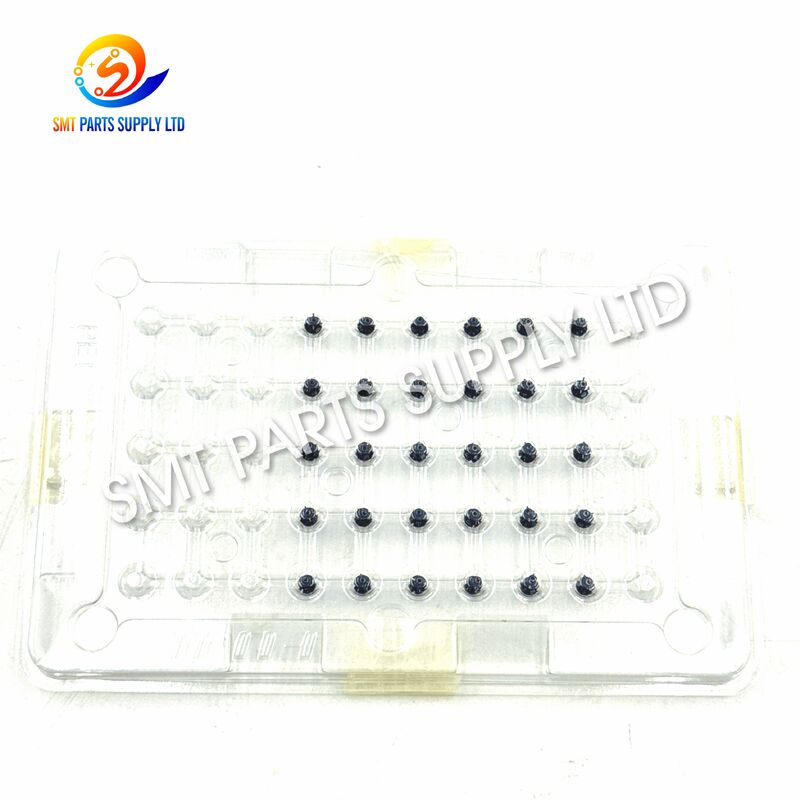

FUJI 2AGKNX007700 R047-018WRL-035 H24-L Düse für NXT H24 Kopf

Die FUJI 2AGKNX007700 R047-018WRL-035 H24-L Düse ist eine 1,8 mm große SMT-Aufnahmedüse mit großem Bereich, die für die Verwendung mit dem NXT H24 Bestückungskopf entwickelt wurde. Als Kontaktkomponente zwischen dem Vakuumsystem des Bestückungskopfes und elektronischen Bauteilen übernimmt die Düse während des SMT-Montagezyklus die wesentlichen Aufgaben der Bauteilaufnahme, des Haltens, des Transports, der Positionierung und des Lösens.

Die H24-L Weitbereichskonfiguration ist für kompatible Bauteile vorgesehen, die eine größere Aufnahmeoberfläche als die Weitbereichsdüsenversionen H24-S und H24-M erfordern. Die richtige Düsenauswahl ist wichtig, da die Düse die Aufnahme-Stabilität, die Vakuum-Effizienz, die Bauteilhandhabung, die Platzierungsgenauigkeit und die Maschinenlaufkontinuität direkt beeinflusst.

Teilenummer 2AGKNX007700 entspricht der Spezifikation R047-018WRL-035, mit einer nominalen 1,8 mm Weitbereichs-L-Bezeichnung. Diese Düse eignet sich für den Austausch von verschlissenen, kontaminierten, beschädigten oder falsch zugeordneten H24-Düsen während der routinemäßigen Wartung von SMT-Maschinen.

SMT-Düsen arbeiten durch Tausende oder Millionen von wiederholten Aufnahme- und Platzierungszyklen. Da die Düse wiederholt mit Bauteilen in Kontakt kommt und Staub, Klebstoffrückständen, Lötpastenverunreinigungen, Trägerbandpartikeln und mechanischer Belastung ausgesetzt ist, kann ihr Zustand die Maschinenleistung allmählich beeinträchtigen.

Häufige Ursachen für düsenbedingte Aufnahmeprobleme sind:

Eine Düse kann immer noch brauchbar aussehen, während sie intermittierende Aufnahmefehler verursacht. Aus diesem Grund sollte der Zustand der Düse berücksichtigt werden, wenn wiederholte Alarme für fehlende Bauteile, instabile Aufnahmen, anormale Bauteilbewegungen oder inkonsistente Platzierungen auftreten.

Die Düseninspektion ist besonders wichtig bei Hochgeschwindigkeits-Bestückungsköpfen wie dem H24, da eine geringfügige Inkonsistenz bei der Aufnahme, die sich über viele Zyklen wiederholt, die Gesamteffizienz der Linie verringern kann.

Die Verwendung der richtigen Düsenspezifikation ist eine der einfachsten Möglichkeiten, eine zuverlässige Bauteilhandhabung wiederherzustellen.

Die 2AGKNX007700 H24-L Düse bietet die richtige R047-018WRL-035 / 1,8 mm Weitbereichs-L-Konfiguration für Anwendungen, die diesen spezifischen H24-Düsentyp erfordern.

Beim Austausch einer Düse sollten die Bediener Folgendes bestätigen:

• Typ des Bestückungskopfes ist H24
• Erforderliche Teilenummer ist 2AGKNX007700
• Erforderliche Spezifikation ist R047-018WRL-035
• Düsentyp ist Wide Range L
• Nominale Düsengröße ist 1,8 mm
• Bauteilabmessungen sind für die L-Typ-Aufnahmeoberfläche geeignet
• Vakuumkanal ist vor der Installation sauber
• Position der Düsenmontage ist frei von Verunreinigungen

Der Austausch verschlissener oder beschädigter Düsen mit der korrekt zugeordneten Spezifikation kann helfen, eine zuverlässige Vakuumaufnahme wiederherzustellen, Bauteilabbrüche zu reduzieren, die Wiederholgenauigkeit der Handhabung zu verbessern und unnötige Maschinenunterbrechungen zu verringern.

Für Wartungsabteilungen reduziert die Bevorratung gängiger H24-Düsengrößen auch Ausfallzeiten, wenn eine Düse unerwartet ausgetauscht werden muss.

Die H24 Weitbereichs-Düsenfamilie umfasst verschiedene Aufnahme-Größen. Die Auswahl des richtigen Modells entsprechend dem Maschinenprogramm und den Bauteilabmessungen ist für eine zuverlässige Produktion wichtig.

Die 2AGKNX007700 sollte nicht automatisch durch eine andere 1,8-mm-Düse ersetzt werden, nur weil der Nenndurchmesser identisch ist. Die Düsenstruktur und die vorgesehene Bauteilhandhabungsanwendung sollten ebenfalls mit der Maschinenkonfiguration übereinstimmen.

Die 2AGKNX007700 H24-L Düse wird hauptsächlich in automatisierten SMT-Produktionsumgebungen eingesetzt, die mit einem kompatiblen NXT H24 Bestückungskopf ausgestattet sind.

Unterhaltungselektronik

Geeignet für Leiterplattenbestückungslinien, die Controller, Kommunikationsgeräte, Haushaltsgeräte, Smart-Produkte und andere elektronische Massenprodukte herstellen.

Automobil-Elektronik

Kann in SMT-Produktionsumgebungen eingesetzt werden, die Steuerplatinen, Sensormodule, Beleuchtungselektronik, Leistungssteuerungsbaugruppen und verwandte Leiterplattenprodukte für die Automobilindustrie herstellen.

Industrielle Elektronik

Anwendbar für Fertigungslinien, die industrielle Steuerplatinen, Automatisierungsmodule, Leistungselektronik, Instrumentierung und eingebettete elektronische Baugruppen herstellen.

Kommunikationsausrüstung

Geeignet für die Bestückung von Leiterplatten mit hoher Dichte, bei der eine zuverlässige wiederholte Bauteilaufnahme erforderlich ist, um die Platzierungseffizienz aufrechtzuerhalten.

SMT-Maschinenwartung

Häufig erforderlich für Wartungsabteilungen, wenn eine installierte H24-L-Düse verschlissen, kontaminiert, beschädigt ist oder keine stabile Vakuumaufnahme mehr bietet.

Ersatzteilbestand

Nützlich als Wartungsersatzteil für Fabriken, die mehrere NXT-Maschinen betreiben, um Produktionsausfallzeiten zu reduzieren, wenn ein Düsenwechsel erforderlich wird.

Die H24-L-Düse arbeitet während des Bauteilmontagezyklus mit dem Vakuumsystem des Bestückungskopfes zusammen.

Der Bestückungskopf bewegt die Düse zur Aufnahme-Position am Feeder oder an der Bauteilzuführung.

Durch den internen Düsenkanal wird Vakuum angelegt. Die Düsenspitze kontaktiert die entsprechende Aufnahmeoberfläche des elektronischen Bauteils und erzeugt genügend Saugkraft, um es zu halten.

Nach der Aufnahme hebt der Bestückungskopf das Bauteil an und transportiert es zur programmierten Platzierungsposition auf der Leiterplatte.

Eine korrekt zugeordnete Düse hilft, das Bauteil während dieser Hochgeschwindigkeitsbewegung stabil zu halten.

Der Kopf bewegt sich zur programmierten Position auf der Leiterplatte und senkt das Bauteil zur Platzierungsfläche ab.

Die Vakuumhaltekaft wird gelöst, sodass sich das Bauteil von der Düse löst und an der vorgesehenen Position auf der Leiterplatte verbleibt.

Der Kopf fährt dann zum nächsten Platzierungszyklus fort.

Da diese Aktionen wiederholt und mit hoher Geschwindigkeit ausgeführt werden, sind die Sauberkeit der Düse, ihr Maßhaltigkeit und die korrekte Modellauswahl entscheidend für eine konsistente Produktion.

Eine Aufnahmedüse ist eine relativ kleine Komponente einer SMT-Maschine, aber ihre Auswirkung auf die Produktion kann erheblich sein.

Eine falsch ausgewählte Düse kann Folgendes verursachen:

• Unzureichender Kontakt der Aufnahmeoberfläche
• Vakuumleckage
• Bauteilbewegung während der Beschleunigung
• Aufnahmefehler
• Bauteilabbrüche
• Erhöhte Maschinenalarme
• Platzierungsunterbrechungen
• Höherer Wartungsaufwand

Die richtige Düse sollte einen ausreichenden Aufnahme-Kontakt bieten, ohne den Bauteilkörper, die Anschlüsse, die umliegende Bandtasche oder benachbarte mechanische Strukturen zu beeinträchtigen.

Aus diesem Grund sollte 2AGKNX007700 ausgewählt werden, wenn die Maschinenkonfiguration spezifisch die H24-L R047-018WRL-035 Weitbereichsdüse erfordert.

Bevor Sie eine Ersatz-H24-Düse bestellen, bestätigen Sie die folgenden Informationen.

Verifizieren Sie, ob die vorhandene Düse oder die Ersatzteil-Dokumentation angibt:

2AGKNX007700

Dies ist die direkteste Identifikationsmethode.

Prüfen Sie, ob die Düse als folgende identifiziert ist:

R047-018WRL-035

Dies hilft, Verwechslungen mit Standard-1,8-mm- und MELF-Typ-1,8-mm-H24-Düsen zu vermeiden.

Die auf dieser Seite beschriebene Düse ist für den

H24 Bestückungskopf

bestimmt. Wählen Sie keine Düse nur nach dem äußeren Erscheinungsbild aus, da andere Bestückungsköpfe unterschiedliche Montagestrukturen verwenden können.

Die erforderliche Konfiguration ist:

H24-L / Wide Range L

Innerhalb der Weitbereichsfamilie sind die S-, M- und L-Versionen unterschiedliche Düsen-Auswahlen.

Dieses Modell ist die:

1,8 mm Wide-Range L Version

Für andere Bauteilbereiche können H24-S 0,6 mm oder H24-M 1,1 mm Versionen erforderlich sein.

Stellen Sie, wenn möglich, ein klares Foto der Originaldüse zusammen mit dem Maschinenmodell, dem Kopf-Typ, der vorhandenen Teilenummer und der Düsenspezifikation bereit.

Diese zusätzlichen Informationen helfen, die Bestellung der falschen Variante zu vermeiden, wenn verschiedene H24-Düsen ähnliche Erscheinungsbilder haben.

Eine korrekte Wartung kann die Lebensdauer der Düse verlängern und unerwartete Aufnahmeprobleme reduzieren.

Verwenden Sie keine scharfen Gegenstände, die den internen Saugkanal oder die präzise Aufnahmeoberfläche während der Reinigung beschädigen könnten.

Aus der Maschine entfernte Düsen sollten nach Teilenummer sortiert werden, um eine versehentliche Vermischung zwischen H24-S, H24-M, H24-L, Standard-, G-Typ- und MELF-Düsenausführungen zu vermeiden.

Maschinenparameter, Zuführungen, Bauteile, Vakuumsysteme und andere Kopfteile sollten ebenfalls bei der Fehlerbehebung überprüft werden, da nicht jedes Aufnahmeproblem von der Düse selbst verursacht wird.

Die 2AGKNX007700 ist eine 1,8 mm H24-L Weitbereichs-SMT-Aufnahmedüse, die auf kompatiblen NXT H24 Bestückungsköpfen verwendet wird. Sie erzeugt den Vakuumkontakt, der erforderlich ist, um elektronische Bauteile von der Zuführungsposition aufzunehmen, sie während der Kopfbewegung zu halten und sie an der programmierten Platzierungsposition auf der Leiterplatte freizugeben.

Die 2AGKNX007700 ist die H24-L 1,8 mm Weitbereichsdüse, spezifiziert als R047-018WRL-035. Die 2AGKNX007600 ist die kleinere H24-M 1,1 mm Weitbereichsdüse, spezifiziert als R047-011WRM-035. Die Auswahl sollte dem Bauteil und der Maschinenkonfiguration folgen.

Nein. Die 2AGKNX007700 ist als 1,8 mm Wide Range L Düse identifiziert. Die H24-Familie umfasst auch eine Standard-1,8-mm-Düse und eine 1,8-mm-MELF-Düse. Bestätigen Sie die vollständige Teilenummer und die R047-Spezifikation vor der Bestellung.

Ein Austausch sollte in Betracht gezogen werden, wenn die Düse verbogen, beschädigt, übermäßig abgenutzt, blockiert ist oder nach ordnungsgemäßer Reinigung und Inspektion wiederholt eine instabile Bauteilaufnahme verursacht. Die Verwendung einer bekanntermaßen guten Ersatzdüse kann auch helfen festzustellen, ob wiederkehrende Aufnahmeprobleme düsenbezogen sind.

Bitte geben Sie die Teilenummer 2AGKNX007700, die Spezifikation R047-018WRL-035, die benötigte Menge, Maschinen- oder Kopf-Informationen und den gewünschten Zustand oder die Lieferanforderung an. Ein Foto der vorhandenen Düse ist ebenfalls nützlich, wenn eine zusätzliche Kompatibilitätsprüfung erforderlich ist.
