MITSUBISHI HC-BP0136D-S1 10W T-Achsen-Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T-Achsenmotor KE2070/2080/FX-3 40044533 AZ4542017

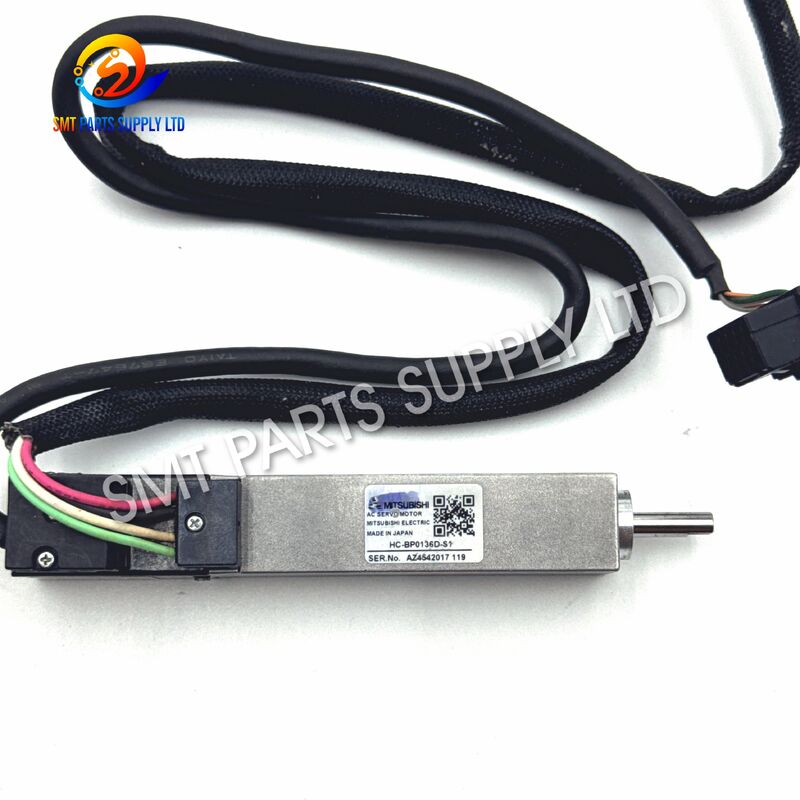

Der MITSUBISHI HC-BP0136D-S1 ist ein kompakter Wechselstrom-Servomotor mit 10 Watt, der für präzise Drehbewegungen in automatisierter Industrieanlage entwickelt wurde.es wird üblicherweise als T-Achsen- oder Theta-Achsenmotor installiert, die die Drehposition des Platzierungsmechanismus während der Aufnahme, Ausrichtung und Montage der Bauteile steuert.

Der Motor ist üblicherweise mit der Bauteilnummer 40044533 verbunden und wird in ausgewählten KE-2070, KE-2080 und FX-3 Platzierungsmaschinenkonfigurationen verwendet.Responsive Positionierung, und wiederholbare Drehbewegung für die Hochgeschwindigkeits-PCB-Montage erforderlich.

Dieser Ersatzmotor eignet sich für die Wartung der Maschine, die Wiederherstellung der Produktionslinie, die Vorbeugung von Ersatzteilen und die Reparatur der Kopf-Achse.AusrüstungsteilnummerVor der Bestellung sollten auch die Referenzmarkierungen AZ4542017 und 119 mit dem entfernten Bauteil verglichen werden.

Der T-Achsenmotor steuert die Drehbewegung des Platzierungsmechanismus.Elektronische Bauteile müssen nicht nur an die richtigen X- und Y-Koordinaten gebracht, sondern auch zum erforderlichen Montagewinkel gedreht werden..

Ein ordnungsgemäß funktionierender T-Achsenmotor hilft der Maschine:

Wenn der Motor instabil wird, kann der Platzierungskopf den angeordneten Winkel nicht erreichen, Achsalarme erzeugen, abnormales Geräusch erzeugen oder eine inkonsistente Komponentenorientierung erzeugen.Eine rechtzeitige Diagnose und Ersatz können dazu beitragen, den Betrieb der Maschine wiederherzustellen und zusätzliche mechanische oder elektrische Schäden zu verhindern.

Mehrere Betriebsbedingungen können zu Ausfällen, einer geringeren Genauigkeit oder instabilen Leistungen eines SMT-T-Achsen-Servomotors führen.

Die ständige Beschleunigung, Verzögerung und Richtungsänderungen können sich allmählich auf Lager, Motorwelle, Kupplungen und angeschlossene Drehmechanismen auswirken.oder Rotationsinstabilität.

Staub, Fettrückstände, Komponentenfragmente, Lötpastepartikel und andere Produktionsverunreinigungen können in den Anlagenbereich des Motors gelangen.Anreicherte Kontamination kann den mechanischen Widerstand erhöhen und die Wärmeabgabe beeinträchtigen.

Ein eingeklemmter Kopfmechanismus, eine beschädigte Kupplung, eine falsch ausgerichtete Welle oder ein eingeschränkter Drehbereich können den Motor übermäßig belasten.Der Motor kann wiederholt ausfallen, wenn er ohne Korrektur der mechanischen Ursache ausgetauscht wird.

Ein zerbrochenes Motorkabel, ein loses Endgerät, ein verunreinigter Stecker, ein beschädigter Kontakt oder ein intermittierender Verkabelungsfehler können Symptome verursachen, die dem Motorausfall ähneln.Kabel und Steckverbinder sollten daher vor dem Austausch überprüft werden..

Die Rückkopplung kann zu Positionswarnungen, fehlerhaften Rotationsbewegungen, Jagd,oder Ausfall der Initialisierung.

Eine eingeschränkte Belüftung, eine ständige Überlastung, eine hohe Umgebungstemperatur oder eine schlechte Wärmeübertragung können die Betriebstemperatur erhöhen.

Der Motor arbeitet als Teil eines kompletten Servo-Steuerungssystems, falsche Parameter, beschädigte Antriebselektronik, instabile Leistung,Fehler des Steuerplatzes können die Leistung des Motors beeinträchtigen, auch wenn der Motor selbst mechanisch gesund ist..

Eine falsche Ausrichtung der Welle, eine übermäßige Befestigungskraft, eine Spannung des Kabels, ein Aufprall während der Montage oder ein ungeeignetes Ersatzmodell können nach der Montage zu einem abnormalen Betrieb führen.

Diese Symptome beweisen nicht immer, dass der Motor defekt ist. Eine vollständige Untersuchung des Motors, des Kabels, des Steckers, der mechanischen Montage, des Fahrers und der Alarmgeschichte der Maschine wird empfohlen.

Der Ersatz des ursprünglichen Motors durch den korrekt identifizierten HC-BP0136D-S1 kann dazu beitragen, eine stabile Bewegung der T-Achse wiederherzustellen, wenn die Prüfung bestätigt, dass der vorhandene Motor defekt ist.

Ein ordnungsgemäßes Austauschverfahren sollte folgende Schritte umfassen:

Wenn der ursprüngliche Ausfall durch einen eingeklemmten Mechanismus, ein beschädigtes Kabel, eine falsche Ausgabe des Treibers oder einen Fehler der Steuerungsanlage verursacht wurde, löst der Austausch nur des Motors das Problem möglicherweise nicht.Das gesamte Achssystem sollte überprüft werden, bevor der Ersatzmotor angetrieben wird..

Als endgültige Kaufkriterien sollten nur die auf dem eigentlichen Motorenetikett eindeutig angegebenen Spezifikationen oder die durch die Ausrüstungsteile-Beschreibung bestätigten Spezifikationen verwendet werden.Abmessungen der Welle, Kennzeichnermerkmale und Montageabmessungen sollten nicht nur von einem ähnlich aussehenden Motor abgeleitet werden.

Das kompakte Motorformat eignet sich für Maschinenmechanismen, bei denen der Montageplatz begrenzt ist, aber eine reaktionsschnelle Drehsteuerung erforderlich ist.

Der Motor unterstützt eine kontrollierte Winkelbewegung des Platzierungsmechanismus und hilft der Maschine, die Komponenten vor der Montage zu orientieren.

Die Bezeichnung HC-BP0136D-S1 kennzeichnet eine spezifische Motorkonfiguration.Verbindungen, Kabel oder interne Spezifikationen.

Der Motor kann als kritisches Ersatzteil für Fabriken mit kompatibler Platzierungsgeräte gelagert werden.Ein bestätigter Ersatzteil kann die Wartezeit bei einem unerwarteten Ausfall verkürzen.

Das Modell HC-BP0136D-S1 und die Komplettbauteilnummer 40044533 ermöglichen es Wartungstechnikern und Einkaufsabteilungen, den Ersatz mit Maschinenbüchern und dem entfernten Motor zu vergleichen.

Schutzverpackungen können dazu beitragen, das Risiko von Schäden an Steckverbinder, Kabel, Wellen und Gehäuse während des internationalen Transports zu verringern.

Der HC-BP0136D-S1-Motor wird hauptsächlich in automatisierten Elektronikproduktionsgeräten eingesetzt, die eine gesteuerte Drehbewegung erfordern.

Die Hauptanwendung ist die Drehachse eines Platzierungsmechanismus.Der Motor empfängt Befehle aus dem Maschinensteuerungssystem und dreht die Düse oder die zugehörige Kopfteil an den programmierten Winkel.

Es kann bei der Wartung einer Kopfsammlung verwendet werden, die durch Rotationsalarme, instabile Theta-Bewegung, abnormales Motorlärm oder fehlgeschlagene Servo-Positionierung betroffen ist.

Professionelle Reparaturbetriebe können den Motor für die Fehlerbehebung, den Austausch, den Neubau des Kopfes und die funktionelle Prüfung kompatibler Geräte verwenden.

Elektronikhersteller können den Motor in Wartungsbestand halten, um die Produktionsunterbrechung zu reduzieren, wenn ein bestätigter Motorfehler auf der T-Achse auftritt.

Vertriebshändler, die Anwendern von Platziermaschinen dienen, können den Artikel für Kunden lagern, die einen modellspezifischen Motorersatz benötigen.

Fabriken, die mehrere kompatible Maschinen betreiben, können einen oder mehrere bestätigte Motoren als Ersatzteile für Notfälle aufbewahren, insbesondere wenn die Ausfallzeiten von Geräten eine hohe Produktionskosten haben.

Die Maschinenhersteller können innerhalb derselben Maschinenfamilie verschiedene Motorrevisionen verwenden.

Der HC-BP0136D-S1 arbeitet in einem geschlossenen Servosystem.

Die Steuerung der Platziermaschine berechnet den erforderlichen Drehwinkel anhand der Komponentendaten, der Aufnahmestellung, der Sichtwerte und der Platzierungskoordinaten der Leiterplatte.

Die zugehörige Servo-Steuerungssysteme senden elektrische Energie an den Motor und bestimmen die Richtung, Geschwindigkeit, Beschleunigung und Zielposition.

Der Motor wandelt elektrische Energie in eine kontrollierte mechanische Drehung um. Diese Bewegung wird über den angeschlossenen Schacht, die Kupplung oder den Kopfmechanismus übertragen.

Das Servosystem erhält eine Rückmeldung, die die Motorposition darstellt. Der Steuergerät vergleicht die tatsächliche Position mit der befohlenen Position.

Besteht ein Unterschied zwischen der gesteuerten und der tatsächlichen Position, so passt die Steuerung die Motorleistung an, bis der gewünschte Winkel innerhalb der zulässigen Toleranz erreicht ist.

Nachdem die Rotationskorrektur abgeschlossen ist, wird der Platzierungsprozess fortgesetzt.

Dieser Zyklus tritt während der Produktion wiederholt auf, weshalb eine zuverlässige Motoreinwirkung für eine kontinuierliche Maschinenleistung wichtig ist.

Die Auswahl des richtigen Servomotors erfordert mehr als nur das allgemeine Erscheinungsbild.

Die richtige Bezeichnung lautet:

HC-BP0136D-S1

Vergessen Sie nicht das Suffix "D-S1". Ähnliche Modellnummern sind möglicherweise weder elektrisch noch mechanisch austauschbar.

Überprüfen Sie, ob die Maschinenteile oder die Originalkomponente:

40044533

Die Teilnummer der Ausrüstung stellt eine zusätzliche Referenz für die Beschaffung dar.

Geben Sie das genaue Modell der Ausrüstung an, z. B. KE-2070, KE-2080 oder FX-3.

Senden Sie ein klares Foto mit:

Der Ersatzmotor sollte dem Originalmotor in folgenden Bereichen entsprechen:

• Form des Gehäuses
• Position des Montageloches
• Durchmesser der Welle
• Wellenlänge
• Bauweise des Schachtes
• Ausgangsrichtung des Kabels
• Typ des Steckers
• Kabellänge
• Anordnung der Encoder
• Ausrichtung der Anlage

Zu den verfügbaren Bedingungen gehören:

Das Angebot sollte die angebotene Bedingung klar angeben.

Ein T-Achsen-Alarm kann auch durch Kabel, Steckverbinder, Treiber, Steuerplatte, Kupplung, Lager, Kopfmechanismus oder Parameterinstellung ausgelöst werden.Die Bestätigung des tatsächlichen defekten Bauteils reduziert unnötige Ersatzkosten.

Die Bereitstellung vollständiger Informationen trägt dazu bei, Kompatibilitätsfehler und Angebotsverzögerungen zu reduzieren.

Jeder Motor sollte vor dem Versand nach dem angebotenen Zustand geprüft werden.

• Vollständige Modellprüfung
• Vergleich der Teilnummern
• Überprüfung des Etikettzustands
• Vergleich der Referenzkennzeichnung
• Mengebestätigung

• Wohnungszustand
• Zustand der Welle
• Zustand des Steckers
• Zustand des Kabels
• Zustand des Montagepunktes
• Sichtbare Beschädigungen
• Kontaminationskontrolle

Funktionelle Prüfungen hängen vom Motorzustand, der verfügbaren Ausrüstung und der Auftragsvereinbarung ab.,oder maschinellen Betrieb, wenn geeignete Einrichtungen vorhanden sind.

Der Motor sollte so gesichert sein, dass sich die Bewegung innerhalb des Kartons verhindert.

Spezielle Verpackungsanforderungen können je nach Bestellmenge und Transportmethode festgelegt werden.

Die Installation sollte von qualifiziertem Wartungspersonal durchgeführt werden.

Vor der Installation:

1. Schalten Sie die Ausrüstung aus und befolgen Sie die elektrischen Sicherheitsvorschriften.
2. Aufzeichnung der vorhandenen Kabelleitung und der Motororientierung.
3. Überprüfen Sie den mechanischen Mechanismus auf Widerstand.
4. Vergleichen Sie die alten und die Ersatzmotoretiketten.
5. Bestätigen Sie, dass die Abmessungen der Ersatzwelle und der Montage übereinstimmen.
6. Überprüfen Sie Kabel, Steckverbinder und zugehörige Antriebskomponenten.

Während der Installation:

1. Schlagen Sie nicht auf die Motorwelle.
2. Zwingt den Motor nicht in eine fehlerhafte Kupplung.
3. Vermeiden Sie das Ziehen oder Drehen des Motorkabels.
4. Die Befestigungsbefestigungen müssen gleichmäßig angezogen werden.
5. Halten Sie den Steckverbinder sauber und vollständig sitzend.
6. Kabelklemmen und Schutzdeckel ordnungsgemäß wiederherstellen.

Nach der Installation:

1. Überprüfen Sie die freie mechanische Bewegung vor vollem Betrieb.
2. Betrieb der Maschine nach dem Wartungsverfahren.
3. Vollständige Herkunftsrückgabe oder Achseninitialisierung.
4. Beobachten Sie die Maschine auf Alarme, Lärm, Vibrationen und abnormale Erwärmung.
5. Bei Bedarf Kalibrieren.
6. Vor der Serienproduktion einen kontrollierten Platzierungstest durchführen.

Nicht spezifiziertes Schmiermittel direkt auf den Motor, den Stecker oder die Rückkopplungskomponenten auftragen.

Die vollständige Motor- und Bauteilnummer sind klar dargestellt, um die Kaufbestätigung zu vereinfachen.

Eine Mindestbestellung von einem Stück unterstützt den Notfallersatz und die Maschinenwiederherstellung.

Originalneue und geprüfte Originalverwendete Konditionen können je nach Lagerverfügbarkeit und Kundenbudget angeboten werden.

Der Motor kann für den Versand an Elektronikfabriken, SMT-Wartungsunternehmen, Distributoren und Reparaturzentren in Europa, Nordamerika, Südostasien und anderen Industriemärkten verpackt werden.

Die Kunden können vor dem Angebot Fotos des Motorenlabels, Maschinendaten und die erforderliche Menge zum Vergleich zur Verfügung stellen.

Zustand, Menge, Lieferzeit, Garantie, Verpackung und Versandbedingungen können vor Abschluss der Bestellung bestätigt werden.

HC-BP0136D-S1 ist ein Wechselstromservomotor und nicht ein separater Servoverstärker oder Treiber.Die richtige Produktkategorie ist der Servomotor, obwohl einige Online-Kategorien Motoren und Fahrer kombinieren.

Der Motor ist üblicherweise für ausgewählte KE-2070, KE-2080 und FX-3 SMT Platzierungsmaschinenkonfigurationen dokumentiert, in der Regel in einer T-Achse oder Theta-Achse Anwendung.die Kompatibilität muss anhand des Originaletiketts bestätigt werden, Teilnummer 40044533, Verbindungs-, Wellen- und Maschinendaten.

HC-BP0136D-S1 ist das Hauptmotormodell, während 40044533 die häufig dokumentierte Ausrüstungsteilnummer ist.AZ4542017 und 119 sollten als zusätzliche Referenz- oder Etikettenmarkierungen behandelt werden, es sei denn, die Ausrüstungsdokumentation des Käufers kennzeichnet sie anders.Vor der Bestellung empfiehlt sich ein klares Original-Motorfoto.

Bitte geben Sie das vollständige Motormodell, die Ausrüstungsteilnummer, das Maschinenmodell, die Maschinenserienummer, die erforderliche Menge, den bevorzugten Zustand des Produkts, das Bestimmungsland an.und klare Fotos des ursprünglichen MotorenlabelsDiese Details helfen, Kompatibilität und Liefermöglichkeiten zu bestätigen.

Vor dem Antrieb der Maschine müssen das Modell, die Welle, die Montageabmessungen, der Steckverbinder, die Kabelleitung und die mechanische Bewegung bestätigt werden.Das zugehörige KabelNach dem Austausch können Initialisierung, Kalibrierung und Versuchsproduktion erforderlich sein.

Für Preis, Lagerbestand, Produktzustand, Vereinbarkeitsbestätigung, Lieferzeit und Versandkosten senden Sie bitte folgende Angaben:

• Motormodell: HC-BP0136D-S1
• Teilnummer der Ausrüstung: 40044533
• Referenzmarkierungen: AZ4542017 / 119
• Maschinenmodell und Seriennummer
• Notwendige Menge
• Bestimmungsland
• Übersichtliche Fotos des vorhandenen Motors

Durch klare Produktinformationen können wir die gewünschte Konfiguration überprüfen und schnell ein genaues Angebot erstellen.
