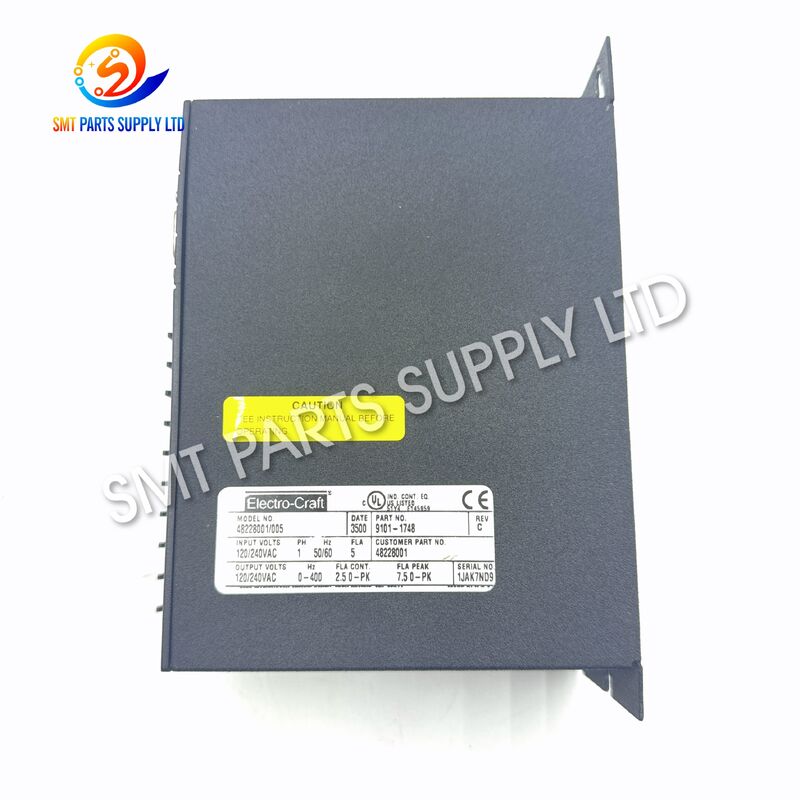

48228001 Y-Achsen-Motortreiber für universelle KI-Maschinen

Diemit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W, auch mit9101 bis 1748, ist eine industrielle Bewegungskontrolle Komponente, die in Universal KI-Ausrüstung verwendet wird. verfügbare Service-und Teile Referenzen identifizieren 48228001 als Electro-Craft Verstärker für Universal Instruments Ausrüstung,Während die Referenzen zu Maschinenteilen von KI es als Servoverstärker beschreiben, der für die Steuerung der X-Y-Achse verwendet wirdDer Verstärker empfängt Steuerbefehle aus dem Bewegungssteuerungssystem der Maschine und regelt die elektrische Leistung, die an den zugehörigen Servomotor geleitet wird, wodurch eine gesteuerte Achsabschleunigung ermöglicht wird.Positionierung, Reisen und Halt.

Bei alternder Universal-Einbaugeräte beeinflusst der Zustand des Servoverstärkers direkt die Achsstabilität und die Verfügbarkeit der Maschine.Unterbrechungen der Reise, abnorme Motoreinwirkung oder Ausfall der Steuerachse bei der Initialisierung.Durch den Austausch des Verstärkers durch die richtige Bauteilnummer und eine mit der Überarbeitung kompatible Einheit kann eine zuverlässige Bewegung wiederhergestellt werden, ohne unnötig andere mechanische Baugruppen zu ersetzen.

Bei den Servoverstärkern wird die elektrische und thermische Belastung kontinuierlich ausgeübt.und Stromkreise können sich allmählich verschlechtern.

Zu den typischen Maschinenproblemen im Zusammenhang mit dem Achsenantriebssystem gehören:

Ein Servo-Alarm tutnicht automatisch bedeuten, dass der Verstärker defekt istVor dem Austausch sollten auch der Motor, der Encoder, die Verkabelung, die Steckverbinder, die Stromversorgung, die Bewegungssteuerung und die mechanische Achse überprüft werden.

Die48228001 Servoverstärkerstellt eine praktische Ersatzmöglichkeit dar, wenn der ursprüngliche Antrieb, der in einer kompatiblen Universal-KI-Maschine installiert ist, defekt wird.

Die Komponente ist so konstruiert, dass sie als Teil des geschlossenen Servo-Steuerungssystems der Maschine arbeitet.Es wandelt den Befehl der Bewegungsteuerung in gesteuerte Motorleistung um und reagiert auf Feedback aus dem Achssystem.

Der richtige Austausch kann helfen:

• Stabile Y-Achsenbewegung oder anwendbare X-Y-Achsenbewegung
• Kontrollierte Beschleunigung und Verzögerung.
• Genaue Positionierung der Maschinenachse.
• Wiederholbare Positionierung des Bauteils.
• Zuverlässige Maschineninitialisierung.
• Stabiler Betrieb im Produktionszyklus.
• Verringerte unerwartete Achsenunterbrechungszeiten.
• Weiterverwendung bestehender Universal-KI-Produktionsausrüstung.

Vor der Montage sollte die Originalvorrichtung sorgfältig mit der Ersatzeinheit fürTeilnummer, Referenzmodell, Anschlussanordnung, elektrische Spezifikation und Überarbeitung.

Verfügbare Referenzen zu Industriezweigen48228001als Electro-Craft Servoverstärker in Verbindung mit Universal Instruments Geräten.Einheitliche Antriebsströmefür eine6380B Anwendung auf der X-Y-Achse, während Reparaturdienstverweise die Teilnummer 48228001 mitDie in Absatz 1 Buchstabe b genannten Vorschriften gelten nicht für Kraftfahrzeuge, die in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie gefahren sind, in Betrieb sind..

* Die elektrischen Leistungsgrade und die Maschinenaufstellung sollten vor der Bestellung immer mit dem Original-Verstärker-Namen und der Ausrüstungsdokumentation verglichen werden.5A und 6380B X-Y-Achsenreferenzen sind in verfügbaren Industrieteillisten dokumentiert.

Die 48228001 ist für die Bewegungssteuerung industrieller Maschinen bestimmt und nicht für den Allzweckmotorbetrieb.Es ist besonders relevant für die Wartung älterer Universal-AI-Produktionsgeräte mit automatischem Einsetzen.

Zu den typischen Nutzern gehören:

• Elektronikfabriken.
• Durchlöchige Bauteilproduktionslinien.
• EMS-Fertigungsanlagen.
• Universal-Wartungsabteilungen für KI-Ausrüstung.
• Reparaturunternehmen für Industrieelektronik.
• Gebrauchte Geräte-Renovierungsfirmen.
• Ersatzteilhändler.
• Fabriktechnikteams, die alte Einfügungsausrüstung unterhalten.

Der Universal-KI-Maschinencontroller bestimmt, wo sich die Maschinenachse gemäß der programmierten Produktionssequenz bewegen muss.

Die Steuerung sendet den erforderlichen Bewegungsbefehl an das Servoantriebssystem.

Der Servoverstärker 48228001 regelt die elektrische Leistung des zugehörigen Motors.

Anstatt den Motor einfach ein- und auszuschalten, steuert der Antrieb die Reaktion des Motors nach dem Befehl der Maschine.

Der Servomotor wandelt die gesteuerte elektrische Leistung in mechanische Drehung um und bewegt die zugehörige Maschinenachse durch das mechanische Getriebesystem.

Rückkopplungseinrichtungen im Servosystem melden dem Steuergerät die tatsächliche Bewegung des Motors oder der Achse.

Die Maschine vergleicht die tatsächliche Bewegung mit der befohlenen Bewegung.

Besteht ein Unterschied zwischen der gesteuerten und der tatsächlichen Bewegung, so passt das Servosystem den Motorbetrieb an, bis die erforderliche Position erreicht ist.

Dieser geschlossene Kreislauf ermöglicht die gesteuerte Bewegung, die von der automatischen Einfügungsanlage verlangt wird.

Da der Verstärker nur ein Element dieser Steuerungsschleife ist, sollte bei der Fehlerbehebung das gesamte System ausgewertet werden, anstatt den Antrieb nur auf der Grundlage eines Achsalarms zu ersetzen.

Ein defekter oder alternder Servoverstärker kann je nach Zustand der Maschine verschiedene Symptome hervorrufen.

• Die Y-Achse bewegt sich nicht während der Initialisierung.
• Die Achsenbewegung stoppt während der Produktion plötzlich.
• Wiederholte Servo-Alarme treten auf.
• Die motorische Reaktion wird intermittierend.
• Die Achsenbeschleunigung wird unregelmäßig.
• Die Maschine kann die Homing-Sequenz nicht abschließen.
• Die Positionierung wird instabil.
• Der Motor erhält keine effektive Antriebsausgabe.
• Die Maschine läuft nach dem Neustart, versagt aber später wieder.
• Der Servoverstärker funktioniert abnormal, wenn er warm ist.

Diese Symptome können auch von anderen Komponenten herrühren. Daher sollten die Techniker die Stromversorgungsspannung, den Motorzustand, das Feedback des Encoders, die Steckverbinder, die Verkabelung,Achssteuerung und mechanischer Widerstand, bevor der Verstärker als defekter Bauteil bestätigt wird.

Für Fabriken, in denen noch Universal-KI-Maschinen betrieben werden, ist der Austausch eines einzelnen Servoverstärkers oft praktischer als der Austausch der gesamten Maschine allein wegen eines Achsenkontrollfehlers.

Durch die Aufbewahrung eines kompatiblen 48228001-Ersatzes können Wartungsteams schneller reagieren, wenn ein Antrieb unerwartet ausfällt.

Viele ausgereifte Einbauleitungen sind nach wie vor produktiv, aber die Verfügbarkeit älterer elektrischer Komponenten kann für die Wartungsplanung immer wichtiger werden.

Eine geprüfte Ersatzeinheit kann auch nützlich sein, wenn die Techniker feststellen müssen, ob ein vorhandenes Achsproblem vom Verstärker oder einem anderen Teil des Servosystems herrührt.

Die Auswahl sollteursprünglich installierte Einheit, nicht nur auf Maschinenmarke.

Überprüfen Sie, ob die Original-Einheit zeigt:

48228001

Die Übereinstimmung der Teilnummern ist der erste Schritt zur Ermittlung des richtigen Ersatzes.

Wenn verfügbar, vergleichen Sie die Referenz von Electro-Craft:

9101 bis 1748

Geben Sie das genaue Universal-KI-Maschinenmodell.

Die verfügbaren Teilereferenzen verknüpfen 48228001 mit Universal-KI-Ausrüstung und identifizieren eine Anwendung im X-Y-Achsensystem 6380B.

Angabe, ob der Verstärker auf:

• Y-Achse
• X-Achse,
• X-Y-Bewegungssystem,
• oder eine andere Maschinenposition.

Nehmen Sie nicht an, daß jede Maschinenkonfiguration denselben Verstärker an genau derselben Stelle verwendet.

Überprüfen Sie:

• Eingabespezifikation.
• Leistungs-/Strombewertung.
• Anschlüsse.
• Modell-Etikette.
• Überprüfungsdaten.
• Referenz des Herstellers
• Originalnummer des Maschinenteils.

Für alte Servoelektronik sind Fotos folgender Materialien nützlich:

Abhängig von der Verfügbarkeit können Käufer eine nicht genutzte, gewartete, getestete oder ersetzte Einheit benötigen.

Vor der Anforderung eines Angebots geben Sie möglichst viele Informationen an:

Die Bereitstellung vollständiger Informationen verringert das Risiko, dass eine unvereinbare Revision ausgewählt wird, und ermöglicht eine schnellere technische Bestätigung.

Der 48228001 ist ein Servoverstärker, der in der Bewegungskontrolle von kompatiblen Universal AI-Geräten verwendet wird.Es reguliert die elektrische Energie, die dem Servomotor zugeführt wird, so dass die gesteuerte Maschinenachse beschleunigen kann, Fahrt, Positionierung und Halt gemäß den Befehlen des Maschinensteuerers.

Es ist in der Regel in AI-Ersatzteil-Referenzen als Y-Achsen-Servoverstärker aufgeführt,während eine weitere detaillierte Referenz für Universal AI-Teile 48228001 als Gleichspannungs-Servoverstärker für die X-Y-Achse einer 6380B-Konfiguration identifiziertDaher ist vor der Bestellung die tatsächliche Montageposition von der Originalmaschine und dem Verstärker zu bestätigen.

Ja, bei Reparaturen und Ersatzteilen für Industriezwecke ist die Teilnummer von Universal Instruments zu finden.48228001alsmit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W. Das ursprüngliche Einheitsetikett sollte noch überprüft werden, um die Kompatibilität der Revision zu bestätigen.

Es wird empfohlen, zuerst eine Diagnose zu stellen, wobei Servo-Alarme auch durch Probleme mit Motor, Encoder, Kabel, Stecker, Steuerung, Stromversorgung oder mechanischer Achse verursacht werden können.Wenn man vor dem Austausch die Ursache des Fehlers feststellt, kann man unnötigen Austausch verhindern.

Bitte geben Sie die Bauteilnummer, das Maschinenmodell der Universal AI, die Achsenposition, die Menge und klare Fotos des Original-Verstärker-Namenplatts und der Steckverbinder an.Dies ermöglicht es, die Konfiguration und Kompatibilität vor Angebot und Versand zu überprüfen.

Ich suche einenElectro-Craft 48228001 / 9101-1748 Servoverstärker für Ihre Universal-KI-Maschine?

Schicken Sie uns IhreMaschinenmodell, erforderliche Menge, Originalfotos des Verstärkers und Angaben zum NamensschildWir können helfen, die Konfiguration des Teils vor dem Angebot zu bestätigen und Verfügbarkeit, Zustand, Lieferzeit und Versandinformationen bereitzustellen.

Bei dringenden Wartungsbedürfnissen der Maschine ist die aktuelle Fehlerbeschreibung und die Anlageposition der Maschine anzugeben, damit der angeforderte Servoverstärker effizienter überprüft werden kann.
