SMT-Förderband
Created with Pixso. JUKI 40107797 40046935 40046936 40046937 40075460 SMT-Förderbänder

JUKI 40107797 40046935 40046936 40046937 40075460 SMT-Förderbänder

Markenname: JUKI
Modellnummer: 40107797 40046935 40046936 40046937 40075460
Detailinformationen
Herkunftsort:
CHINA & JAPEN
Produktname:
SMT-Maschinenförderband
Markenbezeichnung:
JUKI
Produktkategorie:
SMT-Förderband
Teilenummern:
40107797, 40046935, 40046936, 40046937, 40075460
Verifizierte Teilenummern:
40046935, 40046936, 40046937, 40075460
Zentrales Wort:
SMT-Förderband
Riementyp:
Flaches PCB-Transferband
40046935 Beschreibung:
Förderband S
40046936 Beschreibung:
Förderband J
40046937 Beschreibung:
Ein-/Aus-Förderband
40075460 Beschreibung:
Förderband S(E)250 / S(E)350
40107797 Beschreibung:
Die Teilenummer muss bestätigt werden
Anwendbare Ausrüstung:
SMT-Pick-and-Place-Maschine
Typische Maschinenmodelle:
FX-3, FX-3RA, JX-300, JX-350, konfigurationsabhängig
Hervorheben:

JUKI SMT-Förderbänder

,

SMT-Förderbänder mit Garantie

,

JUKI 40046935 Förderbänder

Produktbeschreibung

JUKI 40107797 40046935 40046936 40046937 40075460 SMT Förderbänder

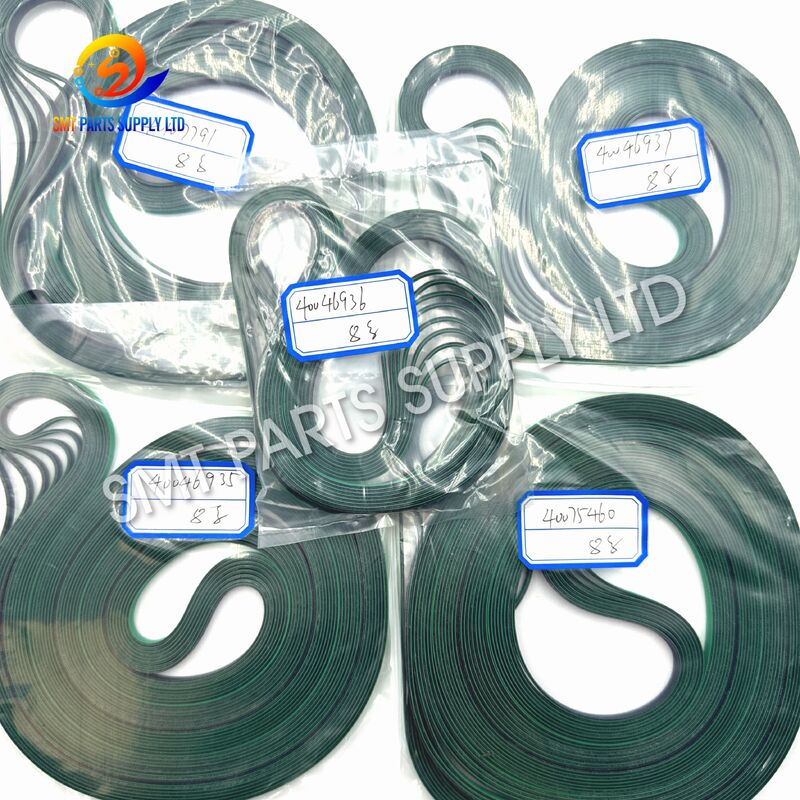

JUKI 40107797 40046935 40046936 40046937 40075460 SMT-FörderbänderJUKI 40107797 40046935 40046936 40046937 40075460 SMT-FörderbänderJUKI 40107797 40046935 40046936 40046937 40075460 SMT-Förderbänder

Die SMT-Förderbänder JUKI 40107797, 40046935, 40046936, 40046937 und 40075460 sind für PCB-Transferabschnitte in kompatiblen Surface-Mount-Bestückungsautomaten konzipiert. Diese Bänder unterstützen eine stabile Leiterplattenbeladung, internen Transport, Positionierung und Entladung während der kontinuierlichen SMT-Produktion.

Die Produktgruppe umfasst verschiedene Bandpositionen und Konfigurationen, nicht ein universelles Band. Verifizierte Referenzen sind 40046935 Förderband S, 40046936 Förderband J, 40046937 Ein-/Aus-Förderband und 40075460 Förderband S(E). Die ersten drei Referenzen werden häufig mit FX-3 und FX-3RA Förderbandbaugruppen in Verbindung gebracht, während 40075460 häufig als S(E)250 oder S(E)350 Förderband für ausgewählte JX und verwandte Maschinenkonfigurationen aufgeführt wird. Die Kompatibilität muss immer anhand des Maschinenmodells, der Schienenspezifikation, des Originalbandetiketts, der Bandabmessungen und der Einbauposition bestätigt werden.

Diese Ersatzbänder eignen sich für vorbeugende Wartung, Notfallreparaturen, Wiederaufbau von Produktionslinien und Ersatzteilbestände. Senden Sie uns Ihr Maschinenmodell, die Originalteilnummer, ein Bandfoto und die Abmessungen für eine schnellere Identifizierung und Angebotserstellung.


Produkterkennungstabelle
Teilenummer Standard-Teilebeschreibung Typische Bandposition Häufige Anwendungsreferenz Verifizierungsstatus
40046935 Förderband S Haupt- oder S-Förderbandabschnitt FX-3 / FX-3RA Öffentlich querreferenziert
40046936 Förderband J J-Förderbandabschnitt FX-3 / FX-3RA Öffentlich querreferenziert
40046937 Ein-/Aus-Förderband PCB-Ein- oder Ausgangsbereich FX-3 / FX-3RA Öffentlich querreferenziert
40075460 Förderband S(E)250 / S(E)350 S(E)-Förderbandabschnitt Ausgewählte JX und verwandte Konfigurationen Maschinenkonfiguration bestätigen
40107797 Kundenbereitgestellte Referenz Zu bestätigen Zu bestätigen Vor der Bestellung verifizieren

Öffentliche Ersatzteillisten identifizieren 40046935 als Förderband S, 40046936 als Förderband J und 40046937 als Ein-/Aus-Förderband für FX-3 oder FX-3RA Geräte. Öffentliche Kataloge identifizieren auch 40075460 als Förderband S(E)250 oder S(E)350.


Ursache: Warum SMT-Förderbänder ersetzt werden müssen

SMT-Förderbänder arbeiten kontinuierlich unter wiederholter Belastung, Spannung, Reibung und Temperaturschwankungen. Obwohl das Band einfach erscheinen mag, beeinflusst sein Zustand direkt die Stabilität des PCB-Transfers und die Maschinenverfügbarkeit.

1. Oberflächenverschleiß

Die Bandoberfläche wird allmählich glatt, poliert, rissig oder lokal beschädigt. Reduzierte Reibung kann dazu führen, dass die PCB beim Be- oder Entladen verrutscht.

2. Banddehnung

Lange Betriebszeiten können dazu führen, dass sich das Band dehnt. Ein gedehntes Band kann die richtige Spannung verlieren und sich ungleichmäßig um Antriebs- und Führungsrollen bewegen.

3. Kantenfransen

Falsche Spurführung, beschädigte Rollen, übermäßige Spannung oder falsch ausgerichtete Schienen können die Bandkanten abnutzen. Fransenmaterial kann Partikel erzeugen oder nahegelegene Mechanismen stören.

4. Öl-, Staub- und Flussmittelkontamination

Staub, Schmiermittel, Klebstoffrückstände und Produktionskontaminationen können die Bandhaftung verringern. Kontamination kann auch zu ungleichmäßigem Verschleiß zwischen der linken und rechten Förderbandschiene führen.

5. Falsche Spannung

Ein zu lockeres Band kann rutschen oder springen. Ein zu straffes Band kann Lager, Rollen, Wellen oder Förderermotoren überlasten.

6. Rollen- oder Schienenfehlausrichtung

Die Installation eines neuen Bandes ohne Überprüfung des Rollenwegs kann zu vorzeitigem Bandversagen führen. Fehlausrichtung kann das Band zu einer Seite zwingen und die Bandkante beschädigen.

7. Falsche Ersatzspezifikation

Bänder mit ähnlicher Farbe und ähnlichem Aussehen können unterschiedliche Längen, Breiten, Dicken, Oberflächentexturen, Gelenkstrukturen oder Einbaupositionen aufweisen. Die Auswahl nur nach Aussehen kann zu Installationsfehlern führen.


Häufige Förderbandprobleme und mögliche Ursachen
Produktionssymptom Mögliche bandbezogene Ursache Empfohlene Prüfung
PCB stoppt während des Transports Band rutscht oder unzureichende Spannung Spannung und Oberflächenhaftung prüfen
Leiterplatte bewegt sich ungleichmäßig Linke und rechte Bänder laufen unterschiedlich Bandzustand und Rollenausrichtung vergleichen
PCB kommt schräg herein Ungleiche Spannung oder kontaminiertes Band Beide Seiten reinigen und synchronisieren
Förderer-Alarm tritt wiederholt auf Bandwiderstand oder falsche Verlegung Verlegung, Rollen und Sensoren prüfen
Band bewegt sich seitlich Rollen- oder Schienenfehlausrichtung Spurführung vor dem Betrieb korrigieren
Bandkante wird beschädigt Übermäßige Spannung oder Kontakt mit der Schiene Freiraum und Einbauposition prüfen
Motor wird ungewöhnlich heiß Bandspannung kann übermäßig sein Spannung reduzieren und Lager prüfen
Instabile PCB-Positionierung Abgenutztes oder gedehntes Förderband Abmessungen mit neuem Band vergleichen
Erhöhte Partikel im Maschineninneren Bandkantenfransen oder Oberflächenverschlechterung Band ersetzen und Förderbandabschnitt reinigen
Neues Band kann nicht installiert werden Falsche Teilenummer oder Größe Modell, Position und Abmessungen erneut bestätigen

Lösung: Stabile Ersatzteile für die Wartung von PCB-Förderbändern

Die richtige Ersatzlösung beginnt mit einer genauen Identifizierung. Jedes Band muss mit der Originalteilnummer, der Maschinenkonfiguration, der Förderbandposition und den physischen Abmessungen übereinstimmen.

Unser Lieferprozess kann die folgenden Identifizierungsmethoden unterstützen:

Identifizierungsmethode Erforderliche Informationen Empfohlene Genauigkeit
Original-Teilenummer Klares Etikett oder Teilelistenreferenz Hoch
Maschinenmodell Vollständiger Maschinenname und Konfiguration Mittel bis hoch
Einbauposition Einlass-, Auslass-, Haupt-, S-, J- oder S(E)-Abschnitt Hoch
Bandabmessungen Umfang, Breite und Dicke Hoch
Original-Musterfoto Fotos von Vorderseite, Rückseite, Kante und Gelenk Hoch
Maschinenseriennummer Serienplatte oder Produktionskonfiguration Nützlich für Sonderversionen
Vergleich alt und neu Seitenvergleich der Abmessungen Sehr hoch

Für 40046935, 40046936 und 40046937 sind die Standard-Teilebeschreibungen und die FX-3/FX-3RA-Zuordnung in öffentlichen Ersatzteilkatalogen dokumentiert. Für 40075460 können Auflistungen das Band als S(E)250 oder S(E)350 beschreiben, daher sollten die Förderbandbreite und die Maschinenkonfiguration in der Anfrage angegeben werden.

Für 40107797 senden Sie bitte ein Foto des Originaletiketts. Öffentliche Auflistungen identifizieren die JX-Förderbandgruppe häufiger als 40107791, 40107792 und 40107793 für JX-200 und JX-300 Maschinen.


Wichtige Produktvorteile
Merkmal Kundenutzen
Anwendungsspezifische Bandreferenzen Reduziert das Risiko, ein visuell ähnliches, aber falsches Band auszuwählen
Stabile PCB-Kontaktfläche Unterstützt einen konsistenten Leiterplattentransfer durch den Förderbandabschnitt
Kontrollierte Flexibilität Hilft dem Band, dem Rollenweg reibungslos zu folgen
Genaue Dimensionsanpassung Unterstützt eine einfachere Installation und korrekte Spurführung
Mehrere Bandpositionsoptionen Deckt Einlass-, Auslass-, Haupt-, S-, J- und S(E)-Fördereranforderungen ab
Wartungsfreundliche Lieferung Geeignet für geplante Ersatzlieferungen und Notfallbestände
Individuelle Teilenummernwahl Kunden können nur die benötigte Förderbandposition erwerben
Musterbasierte Identifizierung Nützlich, wenn die Original-Teilenummer unklar ist
Exportverpackungsoptionen Hilft, die Bandform und -oberfläche während des Transports zu schützen
Technische Bestätigung vor dem Versand Reduziert Installationsfehler und unnötige Ausfallzeiten

Spezifikationen
Allgemeine Spezifikationstabelle
Spezifikationspunkt Produktinformationen
Produktkategorie SMT-Förderband
Maschinentyp Surface-Mount-Bestückungsmaschine
Primärfunktion PCB-Beladung, -Transfer, -Positionierung und -Entladung
Markenidentifikation JUKI
Aufgeführte Teilenummern 40107797, 40046935, 40046936, 40046937, 40075460
Verifizierte Standardreferenzen 40046935, 40046936, 40046937, 40075460
Bandtypen Förderband S, Förderband J, Ein-/Aus-Band, Förderband S(E)
Typische Maschinenreferenzen FX-3, FX-3RA, JX-300, JX-350 und konfigurationsabhängige Modelle
Installationsbereich Förderbandschiene oder PCB-Transferabschnitt
Betriebsmethode Angetrieben durch Förderbandrolle und Motorbaugruppe
Produktform Endloses oder verbundenes flaches Förderband, je nach Referenz
Oberflächeneigenschaften Reibungsfläche geeignet für den Transport von PCB-Kanten
Farbe Üblicherweise grün; das tatsächliche Aussehen hängt von der Teilenummer und der Produktionscharge ab
Breite Teilenummernabhängig
Umfang Teilenummernabhängig
Dicke Teilenummernabhängig
Richtung Gemäß Installationslayout bestätigen
Zustandsoptionen Original neu oder kompatibel neu, je nach Angebot
Mindestbestellmenge Ab einem Stück erhältlich, vorbehaltlich Lagerbestätigung
Verpackung Schutzbeutel und Exportkarton
Inspektion Teilenummer, Aussehen, Abmessungen und Menge werden vor dem Versand geprüft
Kompatibilitätsbestätigung Vor der Bestellung erforderlich
Teilenummer-Spezifikationstabelle
Teilenummer Bandname Position oder Funktion Empfohlene Anfrageinformationen
40046935 Förderband S S-Förderbandabschnitt FX-3/FX-3RA Modell, Bandfoto, Menge
40046936 Förderband J J-Förderbandabschnitt FX-3/FX-3RA Modell, Installationsfoto
40046937 Ein-/Aus-Förderband PCB-Ein-/Ausgangstransfer Maschinenmodell, links/rechts Position, Abmessungen
40075460 Förderband S(E)250/S(E)350 Breitenabhängiger Förderbandabschnitt Maschinenmodell, 250/350 Konfiguration, Foto des alten Bandes
40107797 Zu verifizierende Referenz Unbestätigt Originaletikett, Modell, Abmessungen, Einbauposition
Wichtiger Hinweis zur Spezifikation

Die gleiche Maschinenfamilie kann unterschiedliche Bänder je nach Förderbandbreite, Schienenposition, Produktionsversion und mechanischer Konfiguration verwenden. Abmessungen sollten nicht von einem anderen Band kopiert werden, nur weil Farbe oder Aussehen ähnlich sind.

Für ein genaues Angebot geben Sie bitte an:

  1. Vollständiges Maschinenmodell.
  2. Maschinenseriennummer, falls verfügbar.
  3. Original-Band-Teilenummer.
  4. Einbauposition des Bandes.
  5. Bandbreite.
  6. Banddicke.
  7. Bandumfang.
  8. Klare Fotos von beiden Seiten.
  9. Foto des Bandgelenks.
  10. Benötigte Menge und bevorzugter Zustand.

Anwendung

Diese SMT-Förderbänder werden in PCB-Transportbaugruppen eingesetzt, bei denen eine stabile, synchronisierte Bewegung erforderlich ist.

Typische Anwendungsbereiche
Anwendungsbereich Bandfunktion
PCB-Beladungsbereich Nimmt die Leiterplatte von der vorgelagerten Ausrüstung entgegen
Maschineneingangsförderer Transportiert die PCB in den Bestückungsbereich
Interner Förderbandabschnitt Bewegt die PCB zur Arbeitsstation
PCB-Positionierungsbühne Unterstützt eine stabile Bewegung vor dem Leiterplattenklemmen
Maschinenausgangsförderer Transportiert die fertige PCB zur nachgelagerten Ausrüstung
Breitenverstellbarer Förderer Arbeitet mit Schienenkonfigurationen für verschiedene PCB-Größen
Vorbeugende Wartung Ersetzt gealterte Bänder vor einem unerwarteten Stillstand
Maschinenüberholung Stellt die Förderleistung während der Geräteüberholung wieder her
Notfall-Ersatzbestand Reduziert Wartezeiten nach plötzlicher Bandbeschädigung
SMT-Linienwartung Unterstützt kontinuierliche Produktion und schnellere Reparaturreaktion
Geeignete Produktionsumgebungen
  • Elektronikfertigungsdienstleister.
  • Leiterplattenmontagefabriken.
  • Produktionslinien für Unterhaltungselektronik.
  • Automobil-Elektronikmontage.
  • Herstellung von Steuerungs-PCBs für die Industrie.
  • Produktion von LED- und Beleuchtungselektronik.
  • Montage von Kommunikationsgeräten.
  • Herstellung von Medizinelektronik.
  • Werkstätten für die Überholung von SMT-Maschinen.
  • Ersatzteilhändler und Wartungsanbieter.

JUKI 40107797 40046935 40046936 40046937 40075460 SMT-FörderbänderJUKI 40107797 40046935 40046936 40046937 40075460 SMT-FörderbänderJUKI 40107797 40046935 40046936 40046937 40075460 SMT-Förderbänder
Funktionsweise

Der Förderermotor überträgt die Drehbewegung auf die Antriebsrolle. Die Rolle bewegt das Band entlang der Fördererschiene, und die Reibungsfläche des Bandes trägt die PCB an ihren Kanten.

Die vollständige Betriebssequenz umfasst im Allgemeinen die folgenden Schritte:

Arbeitsphase Bandbetrieb
Ankunft der Leiterplatte Das Band nimmt die PCB von der vorgelagerten Ausrüstung auf
Sensorerkennung Ein Förderersensor bestätigt die Anwesenheit der Leiterplatte
Kontrollierte Bewegung Das Band transportiert die PCB in die Maschine
Positionierung Das Band verlangsamt sich oder stoppt an der programmierten Position
Klemmen oder Stützen Die Maschine sichert die PCB für die Komponentenbestückung
Verarbeitung Der Förderer bleibt während der Bestückung stationär
Freigabe Der Klemm- oder Stützmechanismus gibt die PCB frei
Ausgang der Leiterplatte Das Band sendet die PCB zur nachgelagerten Maschine
Zyklusstart Der Förderer bereitet sich auf den Empfang der nächsten PCB vor

Ein stabiler Betrieb hängt nicht nur vom Band ab. Die folgenden Komponenten sollten während des Austauschs überprüft werden:

  • Antriebsrolle.
  • Leerlaufrolle.
  • Förderermotor.
  • Lager.
  • Führungskräder.
  • Schienenjustierung.
  • Spannmechanismus.
  • PCB-Sensoren.
  • Anschlagmechanismus.
  • Synchronisation von linker und rechter Fördererseite.

Ein hochwertiges Ersatzband kann sich immer noch schnell abnutzen, wenn eine Rolle beschädigt ist oder die Schiene falsch ausgerichtet ist. Die Überprüfung des gesamten Förderweges hilft, die Lebensdauer zu verlängern.


Auswahl des richtigen Förderbandes
Schritt 1: Überprüfen Sie die Original-Teilenummer

Verwenden Sie die Nummer, die auf der Bandverpackung, der Maschinen-Teileliste, dem Wartungsprotokoll oder dem Originaletikett aufgedruckt ist.

Verlassen Sie sich nicht nur auf den Maschinennamen. Eine Maschine kann mehrere Förderbänder an verschiedenen Positionen verwenden.

Schritt 2: Identifizieren Sie die Einbauposition

Bestätigen Sie, ob das Band in der folgenden Position installiert ist:

  • Eingangsförderer.
  • Ausgangsförderer.
  • Hauptförderer.
  • S-Förderbandabschnitt.
  • J-Förderbandabschnitt.
  • S(E)250-Abschnitt.
  • S(E)350-Abschnitt.
  • Linke Schiene.
  • Rechte Schiene.
  • Internes Transfermodul.
Schritt 3: Bestätigen Sie das Maschinenmodell

Zum Beispiel sind 40046935, 40046936 und 40046937 öffentlich mit FX-3 und FX-3RA Förderbandbaugruppen verbunden. Die Referenz 40075460 wird üblicherweise als S(E)250 oder S(E)350 Förderband beschrieben, wobei die Anwendung je nach Maschinenkonfiguration variiert.

Schritt 4: Messen Sie das Originalband

Messen Sie das Band ohne übermäßige Dehnung.

Messung Wie zu bestätigen
Umfang Messen Sie die gesamte geschlossene Schleifenlänge
Breite Messen Sie über die Bandoberfläche
Dicke Verwenden Sie ein geeignetes Messwerkzeug
Gelenktyp Fotografieren Sie den Verbindungsbereich
Oberflächenmuster Vergleichen Sie Textur und Reibungsschicht
Kantenform Prüfen Sie gerade, abgeschrägte oder spezielle Profile
Farbe Nur als unterstützende Information verwenden
Schritt 5: Vergleichen Sie die Bandstruktur

Prüfen Sie, ob das Band Folgendes aufweist:

  • Eine glatte oder strukturierte Oberfläche.
  • Verstärkte Stoffschichten.
  • Ein sichtbares Gelenk.
  • Eine gerichtete Oberfläche.
  • Ein spezielles Kantenprofil.
  • Druck- oder Identifikationsmarkierungen.
  • Unterschiedliche innere und äußere Oberflächen.
Schritt 6: Verifizieren Sie 40107797 vor dem Hochladen oder Bestellen

Zuverlässige öffentliche Auflistungen für JX-Serienbänder zeigen häufig 40107791, 40107792 und 40107793. Daher sollte 40107797 kein Maschinenmodell oder keine Bandposition zugewiesen werden, ohne ein Originaletikett oder eine physische Bestätigung.

Schritt 7: Senden Sie vollständige Anfrageinformationen

Eine vollständige Anfrage hilft uns, schneller ein Angebot zu erstellen und Auswahlfehler zu reduzieren.

Empfohlenes Anfrageformat:

  • Maschinenmodell:
  • Maschinenseriennummer:
  • Benötigte Teilenummer:
  • Bandposition:
  • Förderbandbreite:
  • Bandabmessungen:
  • Original- oder kompatibler Zustand:
  • Benötigte Menge:
  • Zielland:
  • Produktfotos angehängt: Ja/Nein

Auswahlvergleichstabelle
Kundensituation Empfohlene Aktion
Teilenummer ist klar sichtbar Bestellen Sie gemäß der verifizierten Referenz
Teilenummer ist unklar Senden Sie Band- und Installationsfotos
Maschine wurde modifiziert Abmessungen bestätigen, anstatt sich nur auf das Modell zu verlassen
Band ist in Stücke zerbrochen Messen Sie den Rollenweg und stellen Sie alte Bandabschnitte bereit
Kunde benötigt 40075460 Bestätigen Sie die S(E)250- oder S(E)350-Konfiguration
Kunde fordert 40107797 an Prüfen Sie, ob die beabsichtigte Nummer 40107791 ist
Linke und rechte Bänder verschleißen unterschiedlich Justierung prüfen und den Austausch beider in Betracht ziehen
Maschine ist in kontinuierlicher Produktion Halten Sie einen zusätzlichen Satz als Notfallbestand vor
Originalband ist nicht verfügbar Stellen Sie Musterabmessungen für eine kompatible Auswahl bereit
Förderermotor ist überlastet Bandspannung, Rollenwiderstand und Lager prüfen

Installationsanleitung
Vor der Installation
  1. Schalten Sie die Maschinenstromversorgung aus und trennen Sie sie vom Netz.
  2. Notieren Sie die ursprüngliche Bandführung.
  3. Fotografieren Sie die Positionen der Rollen und des Spanners.
  4. Überprüfen Sie die Teilenummer des neuen Bandes.
  5. Vergleichen Sie die Abmessungen des neuen und des alten Bandes.
  6. Reinigen Sie die Rollenoberflächen.
  7. Lagern und Führungskräder prüfen.
  8. Entfernen Sie Fremdmaterial von der Schiene.
  9. Prüfen Sie, ob die beiden Fördererseiten einen übereinstimmenden Austausch erfordern.
  10. Bereiten Sie die richtigen Werkzeuge gemäß dem Wartungshandbuch vor.
Während der Installation
  • Vermeiden Sie Verdrehen oder scharfes Falten des Bandes.
  • Halten Sie die Lauffläche sauber.
  • Installieren Sie das Band gemäß dem ursprünglichen Weg.
  • Stellen Sie sicher, dass das Band auf jeder Rolle zentriert ist.
  • Wenden Sie eine ausgewogene Spannung an.
  • Drehen Sie den Förderer manuell, bevor Sie die Maschine einschalten.
  • Prüfen Sie, ob das Band den Schienenrand nicht berührt.
  • Stellen Sie sicher, dass Sensoren und Kabel in ihren ursprünglichen Positionen bleiben.
Nach der Installation
Inspektionspunkt Abnahmeanforderung
Bandspurführung Band bleibt während des Betriebs zentriert
Bandspannung Kein Rutschen und keine übermäßige Straffheit
Rollenrotation Reibungslose Bewegung ohne abnormalen Widerstand
PCB-Transfer Leiterplatte bewegt sich gerade und konsistent
Links/rechts-Synchronisation Beide Seiten bewegen sich mit gleicher Geschwindigkeit
Geräusch Kein Schaben, Klopfen oder abnormales Reiben
Motortemperatur Keine ungewöhnliche Erhöhung nach Probebetrieb
Sensorbetrieb Signale für Ankunft und Abgang der Leiterplatte funktionieren korrekt
Bandoberfläche Keine Kontamination oder Installationsschäden
Abschlusstest Mehrere PCBs passieren ohne Alarme

Die Installation sollte von geschultem Wartungspersonal gemäß den Sicherheitsverfahren des Maschinenherstellers durchgeführt werden.


Qualitätskontrolle

Jede Lieferung kann gemäß der bestätigten Kaufspezifikation geprüft werden.

Inspektionsprozess
Inspektionsstufe Prüfinhalt
Teilenummernverifizierung Bestätigt die bestellte Bandreferenz
Aussehenskontrolle Prüft Kanten, Oberfläche, Gelenk und sichtbare Schäden
Dimensionsprüfung Bestätigt Breite und andere vereinbarte Abmessungen
Mengenprüfung Bestätigt die bestellte Stückzahl
Verpackungsprüfung Schützt das Band vor Quetschung oder Kontamination
Etikettenprüfung Stellt eine klare Artikelidentifizierung sicher
Vorversandbestätigung Fotos können auf Anfrage geliefert werden
Empfohlene Kundenabnahmeprüfung

Nach Erhalt der Ware vergleichen Sie:

  • Verpackungsetikett.
  • Teilenummer.
  • Bandbreite.
  • Bandumfang.
  • Bandoberfläche.
  • Gelenkposition.
  • Installationsrichtung.
  • Bestellte Menge.
  • Physischer Zustand.
  • Kompatibilität mit dem ausgebauten Band.

Installieren Sie das Band nicht, wenn die Teilenummer oder die Abmessungen vom Originalmuster abweichen. Kontaktieren Sie zuerst den Lieferanten zur Bestätigung.


Verpackung und Lagerung
Verpackung

Bänder sollten ohne starke Faltung oder Kompression verpackt werden. Eine individuelle Schutzverpackung hilft, Kontamination, Verformung und Oberflächenschäden während des internationalen Transports zu vermeiden.

Verpackungsartikel Standardzweck
Individueller Schutzbeutel Hält das Band sauber
Identifikationsetikett Zeigt Teilenummer und Menge an
Innenschutz Verhindert scharfes Biegen
Exportkarton Schützt die Ware während des Transports
Stückliste Vereinfacht die Wareneingangskontrolle
Lagerungsempfehlungen
  • In einer sauberen und trockenen Umgebung lagern.
  • Direkte Sonneneinstrahlung vermeiden.
  • Von Hochtemperaturgeräten fernhalten.
  • Kontakt mit Öl und aggressiven Chemikalien vermeiden.
  • Keine schweren Gegenstände auf das Band legen.
  • Scharfes Falten des Bandes vermeiden.
  • Das Originaletikett aufbewahren.
  • Ältere Bestände zuerst verwenden.
  • Gelagerte Bänder vor der Installation inspizieren.
  • Führen Sie eine Aufzeichnung der Teilenummer und der Maschinenanwendung.

Warum diese Förderbänder bei uns beziehen
Liefervorteil Wert für den Käufer
Erfahrung mit SMT-Ersatzteilen Schnellere Kommunikation über Maschinen- und Bandpositionen
Mehrere Teilenummern verfügbar Bequeme Beschaffung für verschiedene Förderbandabschnitte
Original- und Kompatibilitätsoptionen Unterstützt unterschiedliche Wartungsbudgets
Musterbasierte Identifizierung Hilft Käufern mit beschädigten oder unklaren Etiketten
Unterstützung für Kleinmengen Geeignet für Wartungs- und Notfallbestellungen
Vorversandkontrolle Reduziert vermeidbare Fehler bei der Teilenummer
Internationale Verpackung Geeignet für Luftfracht und Exporttransport
Kombinierter Versandservice Ermöglicht den Versand von Bändern mit anderen SMT-Ersatzteilen
Checkliste für technische Anfragen Verbessert die Kompatibilitätsbestätigung
Reaktionsschneller Angebotsprozess Hilft, Wartezeiten bei der Wartung zu reduzieren

Häufig gestellte Fragen
F1: Sind 40046935, 40046936 und 40046937 dasselbe Förderband?

Nein. Es handelt sich um unterschiedliche Bandreferenzen, die in verschiedenen Fördererpositionen verwendet werden. Öffentliche Teilelisten identifizieren 40046935 als Förderband S, 40046936 als Förderband J und 40046937 als Ein-/Aus-Förderband für FX-3 und FX-3RA Geräte.

F2: Was ist die Anwendung von JUKI 40075460?

Die 40075460 wird üblicherweise als Förderband S(E)250 oder S(E)350 identifiziert. Öffentliche Auflistungen assoziieren sie mit ausgewählten JX-300/JX-350 und verwandten Maschinenkonfigurationen. Bitte bestätigen Sie die Förderbandbreite, das Maschinenmodell und das Originalband vor der Bestellung.

F3: Ist 40107797 eine bestätigte JUKI Förderband-Teilenummer?

Sie wird nicht durch die zuverlässigen öffentlichen Querverweise bestätigt, die für diese Produktseite überprüft wurden. Häufig aufgeführte JX-Serienbandnummern sind 40107791, 40107792 und 40107793. Bitte senden Sie das Originaletikett oder bestätigen Sie, ob 40107797 ein Tippfehler ist.

F4: Welche Informationen sollte ich für ein genaues Angebot angeben?

Bitte geben Sie das Maschinenmodell, die Original-Teilenummer, die Bandposition, die Breite, den Umfang, die Dicke, die benötigte Menge und klare Fotos des alten Bandes an. Für 40075460 geben Sie bitte auch an, ob die Förderer-Konfiguration S(E)250 oder S(E)350 ist.

F5: Können Sie sowohl Original- als auch kompatible Förderbänder liefern?

Der Lieferzustand kann je nach Verfügbarkeit und Kundenanforderungen angeboten werden. Bitte geben Sie an, ob Sie Original-Neu- oder Kompatibel-Neu-Teile benötigen. Alle Kompatibilitätsdetails sollten vor Zahlung und Versand bestätigt werden.


Kontaktieren Sie uns

Benötigen Sie Hilfe bei der Identifizierung des richtigen SMT-Förderbandes?

Senden Sie uns die folgenden Informationen für ein schnelles Angebot:

  • Benötigte Teilenummer.
  • Maschinenmodell.
  • Fördererposition.
  • Bandabmessungen.
  • Original-Bandfotos.
  • Benötigte Menge.
  • Zielland.

Kontaktieren Sie uns für JUKI 40046935, 40046936, 40046937, 40075460 und andere SMT-Förderbandanfragen. Für die Referenz 40107797 fügen Sie bitte das Originaletikett oder die Maschineninformationen bei, damit das richtige Band vor der Angebotserstellung verifiziert werden kann.

Markenhinweis:JUKI-Modellnamen und Teilenummern werden nur zur Identifizierung der Kompatibilität verwendet. Der Verkäufer ist ein unabhängiger SMT-Ersatzteil-Lieferant, sofern im Angebot nicht anders angegeben.
