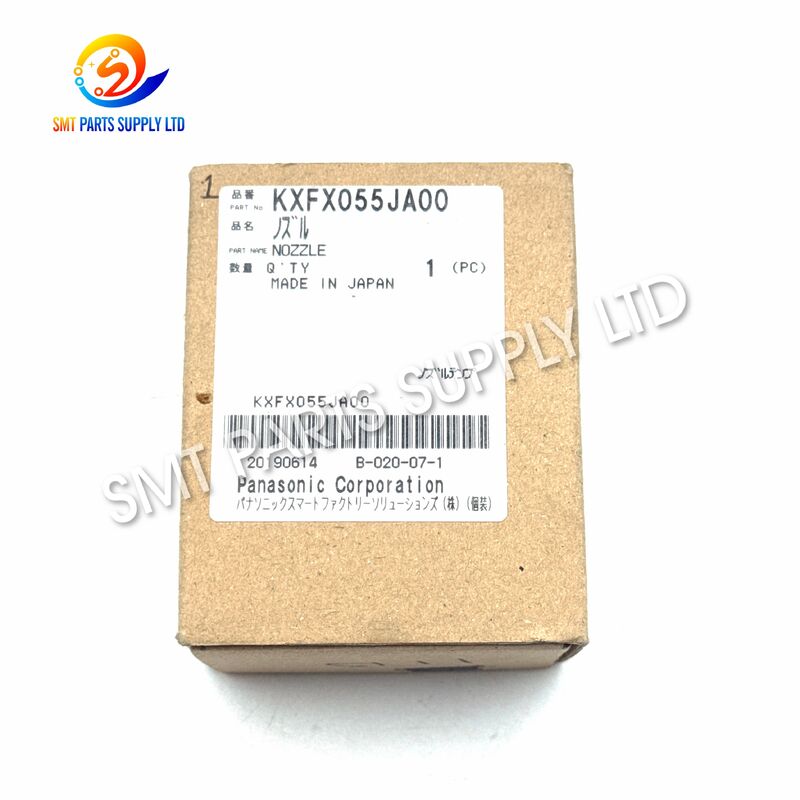

Panasonic KXFX055JA00 1115 Spezialdüse für CM402 CM602

Panasonic KXFX055JA00 1115 Spezialdüse für CM402 CM602

Die speziell geformte Düse KXFX055JA00 1115 von Panasonic ist ein Präzisionsteil zur Handhabung von Bauteilen, das für kompatible CM402- und CM602-SMT-Bestückungsmaschinenanwendungen entwickelt wurde. Die am Bestückkopf installierte Düse nutzt eine kontrollierte Vakuumsaugung, um geeignete elektronische Komponenten aufzunehmen, zu halten, zu übertragen, auszurichten und auf Leiterplatten zu platzieren.

Im Gegensatz zu herkömmlichen runden Düsen, die für Standardwiderstände, Kondensatoren und integrierte Schaltkreise verwendet werden, verfügt dieses Modell über ein spezielles Aufnahmeprofil für Komponenten, die eine bestimmte Kontaktform erfordern. Durch die richtige Düsenauswahl können die Vakuumversiegelung, die Komponentenstabilität, die Erkennungskonsistenz und die Platzierungszuverlässigkeit verbessert werden.

Die vollständige Teilenummer KXFX055JA00 sollte als primäre Bestellreferenz betrachtet werden. Käufern wird empfohlen, vor der Bestellung das Maschinenmodell, Informationen zum Bestückkopf, aktuelle Düsenfotos, das Düsenetikett und die Komponentenabmessungen anzugeben. Dieser Überprüfungsprozess hilft, Kompatibilitätsrisiken zu reduzieren und stellt sicher, dass die gelieferte Düse den tatsächlichen Produktionsanforderungen entspricht.

SMT-Düsenprobleme können die Produktionseffizienz beeinträchtigen, selbst wenn die Bestückungsmaschine, die Zuführung und das Komponentenprogramm normal erscheinen. Die Düse stellt die direkte Verbindung zwischen dem Maschinenkopf und der elektronischen Komponente her, sodass kleine Änderungen an Profil, Sauberkeit, Ausrichtung oder Vakuumdurchgang zu wiederholten Produktionsfehlern führen können.

Eine standardmäßige runde Düse bietet möglicherweise nicht genügend Kontaktfläche für einen Stecker, einen Sensor, einen Schalter, eine LED-Komponente, eine Steckdose, einen Transformator, eine Abschirmungskomponente oder ein anderes unregelmäßiges Paket.

Wenn die Düsenform nicht zur Bauteiloberfläche passt, kann es zu Vakuumleckagen kommen. Die Maschine nimmt die Komponente möglicherweise zunächst auf, die Komponente kann sich jedoch während der schnellen Kopfbewegung drehen, neigen oder fallen.

Wiederholter Kontakt mit Komponenten, Einzugstaschen, Tabletts oder falsche Aufnahmepositionen können die Düsenspitze allmählich verschleißen.

Eine abgenutzte Aufnahmefläche kann Folgendes verändern:

• Vakuumierleistung.
• Aufnahmehöhe.
• Komponentenposition.
• Anpressdruck.
• Platzierungsgenauigkeit.
• Stabilität der visuellen Erkennung.

Staub, Flussmittelrückstände, Klebstoffpartikel, Komponentenreste, Verpackungsmaterial und Reinigungsverschmutzung können in den Düsenkanal gelangen.

Ein eingeschränkter Luftstrom kann zu Folgendem führen:

Der Düsenkörper muss korrekt mit dem Bestückkopf verbunden sein. Kratzer, Verschmutzung, Verformung oder Abnutzung im Bereich der Montageschnittstelle können zu schlechtem Sitz oder Luftlecks führen.

Eine falsch installierte Düse kann sich auch auf die Düsendrehung, die Aufnahmehöhe oder die Kopfkalibrierung auswirken.

Der Aufnahmepunkt sollte in der Nähe der stabilen Auflagefläche und des Schwerpunkts des Bauteils liegen. Eine versetzte Aufnahmeposition kann dazu führen, dass sich das Bauteil beim Beschleunigen dreht oder neigt.

Die Düse kann nicht richtig funktionieren, wenn die Maschinenparameter ungeeignet sind. Wichtige Einstellungen sind:

• Aufnahmehöhe.
• Platzierungshöhe.
• Vakuum-Startzeitpunkt.
• Zeitpunkt der Vakuumfreigabe.
• Kopfbeschleunigung.
• Rotationsgeschwindigkeit.
• Koordinaten der Feeder-Abholung.
• Bauteildicke.
• Seherkennungsdaten.
• Platzierungsdruck.

Bei einer kompatiblen Düse kann es immer noch zu Aufnahmeproblemen kommen, wenn Komponenten gekippt, beschädigt oder falsch positioniert sind oder sich in den Zuführtaschen bewegen.

Der Zustand des Einzugs, die Qualität des Bandes, das Ablösen des Abdeckbandes, die Ausrichtung des Fachs und die Ausrichtung der Komponenten sollten daher zusammen mit der Düse überprüft werden.

Ähnlich aussehende Düsen sind nicht unbedingt austauschbar. Zwei Düsenmodelle können unterschiedlich sein:

• Montagemaße.
• Gesamtlängen.
• Spitzenprofile.
• Vakuumlochgrößen.
• Aufnahmeflächen.
• Rotationsreferenzen.
• Kompatibilität mit Maschinenköpfen.

Wenn Sie nur nach einem allgemeinen Düsencode bestellen, ohne die vollständige Teilenummer zu überprüfen, kann dies zu einer falschen Lieferung führen.

KXFX055JA00 bietet ein spezielles Aufnahmeprofil für kompatible elektronische Komponenten, die mit einer herkömmlichen Runddüse möglicherweise nicht zuverlässig gehandhabt werden.

Eine geeignete Kontaktfläche kann dazu beitragen, eine gleichmäßigere Vakuumabdichtung zu erreichen und die Komponentenstabilität bei Hochgeschwindigkeitsbestückungsbewegungen zu verbessern.

Als Hauptkaufreferenz sollte die vollständige Teilenummer KXFX055JA00 verwendet werden.

Zur genauen Identifizierung sollten Käufer Folgendes bereitstellen:

Wenn die richtige Düse sauber, unbeschädigt und ordnungsgemäß installiert ist, kann der Vakuumkanal bei der Aufnahme und dem Komponententransfer gleichmäßig reagieren.

Eine stabile Absaugung kann helfen, Folgendes zu reduzieren:

• Fehlgeschlagene Abholversuche.
• Komponentenverluste.
• Komponentendrehung.
• Platzierungsunterbrechungen.
• Häufigkeit des Maschinenalarms.
• Komponentenabfall.
• Manueller Produktionseingriff.
• Ungeplanter Linienausfall.

Produktionsbetriebe sollten nicht warten, bis eine Düse vollständig ausfällt, bevor sie einen Ersatz veranlassen.

Durch die Vorhaltung geeigneter Reservemengen können Ausfallzeiten reduziert werden, die durch Folgendes verursacht werden:

• Versehentlicher Aufprall der Düse.
• Normaler Spitzenverschleiß.
• Verstopfung des Vakuumkanals.
• Produktmodellwechsel.
• Düsenverlust.
• Notfallproduktionsaufträge.
• Internationale Lieferzeit.

Die KXFX055JA00-Düse eignet sich für kompatible Komponentenplatzierungsvorgänge, die auf den Pick-and-Place-Geräten CM402 und CM602 durchgeführt werden.

Es kann in Produktionsumgebungen eingesetzt werden, in denen Folgendes hergestellt wird:

• Unterhaltungselektronik.
• Automobilelektronik.
• Kommunikationsausrüstung.
• Industrielle Steuerungen.
• LED-Beleuchtungsprodukte.
• Stromversorgungsbaugruppen.
• Smart-Home-Geräte.
• Elektronische Instrumente.
• Medizinische Elektronik.
• Sicherheitsprodukte.
• Computerperipherieprodukte.
• Lohnfertigung von Baugruppen.

Die Düse kann ausgewählt werden, wenn die Bauteilaufnahmefläche ein anderes Profil als eine Standard-Runddüse erfordert.

Mögliche Komponentenkategorien sind:

Die Düse kann als Ersatz verwendet werden, wenn bei einer vorhandenen Düse Folgendes auftritt:

• Sichtbarer Spitzenverschleiß.
• Biegung oder Verformung.
• Vakuumleckage.
• Wiederholter Pickup-Fehler.
• Interne Blockade.
• Verschleiß der Installationsschnittstelle.
• Unfallbedingte Kollision.
• Instabile Platzierungsleistung.

Fabriken, die CM402- oder CM602-Geräte verwenden, können die Düse je nach Produktionsbedarf, Häufigkeit der Düsenverwendung und Lieferzeit in ihrem Ersatzteillager behalten.

Maschinenserviceunternehmen können das Produkt bei der Inspektion oder Wiederherstellung kompatibler Bestückungsgeräte verwenden. Der Düsenzustand sollte zusammen mit dem Düsenhalter, dem Vakuumsystem, den Filtern, dem Platzierungskopf und dem Kalibrierungsstatus bewertet werden.

Der Bediener oder Wartungstechniker bestätigt, dass die erforderliche Teilenummer KXFX055JA00 ist, und überprüft den Referenzdüsencode, das Maschinenmodell und die Bestückkopfkonfiguration.

Überprüfen Sie die Düse vor der Installation auf Folgendes:

• Verformung der Spitze.
• Oberflächenverschmutzung.
• Verstopfte Vakuumöffnungen.
• Körperschaden.
• Kratzer an der Montageschnittstelle.
• Falsche Abmessungen.
• Verpackungsschaden.

Die Düse wird an der entsprechenden Bestückkopfschnittstelle montiert. Der Installationsbereich muss sauber, korrekt ausgerichtet und frei von Schmutz sein.

Eine falsche Installation kann zu Vakuumlecks, Rotationsinstabilität, abnormaler Höhe oder Fehlern bei der Düsenerkennung führen.

Die Düsenzuordnung erfolgt innerhalb des Maschinenprogramms bzw. der Düsenstation entsprechend der Anlagenkonfiguration.

Die richtige Düsendefinition sollte mit dem entsprechenden Komponentenpaket verbunden sein.

Ein Bandzuführer, ein Tablett, ein Rohrzuführer oder ein anderes Versorgungssystem stellt das Bauteil an der programmierten Aufnahmeposition bereit.

Die Komponente muss in der Tasche oder im Fach korrekt ausgerichtet und stabil sein.

Der Bestückkopf bewegt die Düse über das Bauteil und senkt es auf die programmierte Aufnahmehöhe ab.

Die Aufnahmehöhe muss genau genug sein, um eine Vakuumdichtung zu erzeugen, ohne das Bauteil zu beschädigen oder es tiefer in die Zuführungstasche zu drücken.

Die Maschine aktiviert einen Unterdruck durch den Düsendurchgang.

Die speziell geformte Spitze kontaktiert die ausgewählte Bauteiloberfläche und erzeugt die für die Aufnahme erforderliche Haltekraft.

Abhängig von der Maschinenkonfiguration kann die Abholung bestätigt werden durch:

• Vakuumerkennung.
• Höhenerkennung.
• Seherkennung.
• Überprüfung des Vorhandenseins von Komponenten.
• Programmierte Maschinenüberwachung.

Das Bildverarbeitungssystem misst die Position und Drehung der Komponenten. Die Maschine berechnet vor der Platzierung Korrekturwerte.

Eine stabile Düsenhaltung ist wichtig, da jede Bewegung während der Erkennung zu ungenauen Korrekturdaten führen kann.

Der Bestückkopf transportiert das Bauteil zur programmierten Leiterplattenposition.

Während dieser Bewegung muss die Düse eine ausreichende Vakuumkraft aufrechterhalten, um Beschleunigung, Rotation und Vibration standzuhalten.

Die Maschine senkt das Bauteil auf die programmierte Platzierungshöhe ab und positioniert es auf den Leiterplattenpads oder dem vorgesehenen Montagepunkt.

Das Vakuum wird aufgehoben, sodass das Bauteil auf der Leiterplatte verbleibt, während die Düse zurückgezogen wird.

Der Vorgang wiederholt sich entsprechend dem Platzierungsprogramm. Um eine stabile Leistung zu gewährleisten, sollte die Düse in angemessenen Abständen überprüft und gereinigt werden.

Verwenden Sie KXFX055JA00 als Hauptbestellreferenz. Wählen Sie das Produkt nicht nur aus, weil eine andere Düse einen ähnlichen vierstelligen Code oder ein ähnliches äußeres Erscheinungsbild hat.

Geben Sie an, ob die Düse installiert werden soll auf:

• CM402.
• CM602.
• Eine weitere Maschine, die einer technischen Überprüfung bedarf.

Die genaue Maschinenkonfiguration ist wichtig, da Maschinen derselben Serie möglicherweise unterschiedliche Bestückköpfe verwenden.

Stellen Sie das Kopfmodell oder klare Fotos des aktuellen Düseninstallationsbereichs bereit.

Die Kopfinformationen helfen bei der Überprüfung:

• Düsenmontagestil.
• Schnittstellenabmessungen.
• Rotationsstruktur.
• Vakuumanschluss.
• Anforderung an die Düsenlänge.
• Maschinelle Erkennungsmethode.

Senden Sie Fotos mit:

1. Kompletter Düsenkörper.
2. Abholtipp.
3. Seitenprofil.
4. Montageschnittstelle.
5. Teilenummer-Etikett.
6. Düsencode.
7. Düse neben einem Lineal oder einer Skala.

Geben Sie die folgenden Komponenteninformationen an:

Die beste Aufnahmefläche ist normalerweise flach, stabil, sauber und ausreichend groß, um eine Vakuumdichtung zu erzeugen.

Vermeiden Sie die Positionierung der Düse über:

• Löcher.
• Flexible Etiketten.
• Erhöhte Markierungen.
• Fragile optische Bereiche.
• Gekrümmte Oberflächen.
• Bewegliche mechanische Strukturen.
• Unebene Oberflächen.
• Poröse Materialien.

Bevor Sie die Düse durch ein anderes Modell ersetzen, überprüfen Sie Folgendes:

• Komponentenbibliothek.
• Düsenbelegung.
• Abholkoordinaten.
• Aufnahmehöhe.
• Vakuum-Timing.
• Erkennungsmethode.
• Rotationsgeschwindigkeit.
• Beschleunigung übertragen.
• Platzierungshöhe.
• Platzierungsdruck.

Der erforderliche Zustand sollte vor dem Angebot klar angegeben werden.

Die empfohlenen Einkaufsmengen sind abhängig von:

• Anzahl der Maschinen.
• Anzahl kompatibler Köpfe.
• Produktionsvolumen.
• Häufigkeit der Komponentennutzung.
• Verlauf des Düsenwechsels.
• Notvorratspolitik.
• Lieferzeit.
• Kommende Produktionsprojekte.

Bevor Sie eine Großbestellung aufgeben, fordern Sie eine Bestätigung auf der Grundlage der Teilenummer, Fotos, Maschinenkonfiguration und Komponenteninformationen an.

Eine Musterbestellung kann sinnvoll sein, wenn die Kompatibilität nicht allein anhand der Dokumentation bestätigt werden kann.

Überprüfen Sie die Düse auf Verschmutzung, Verformung, verstopfte Öffnungen, abnormale Ansaugspuren und Installationsprobleme.

Verwenden Sie ein professionelles Düsenreinigungsverfahren, das für Präzisions-SMT-Teile geeignet ist.

Nicht verwenden:

• Hartmetalldraht.
• Scharfe Nadeln ohne kontrollierte Verfahren.
• Schleifwerkzeuge.
• Aggressive Chemikalien.
• Übermäßiger mechanischer Druck.
• Unkontrollierte Hochleistungs-Ultraschallreinigung.

Halten Sie den inneren Durchgang frei von Staub, Lötpastenrückständen, Klebstoffpartikeln, Klebebandresten und Komponentenfragmenten.

Bewahren Sie jede Düse separat in einer sauberen Schutzbox oder einem Düsenhalter auf.

Vermeiden Sie es, die Präzisionsspitze direkt auf einer Metallwerkbank oder einer anderen harten Oberfläche zu platzieren.

Wenn nach der Reinigung weiterhin Probleme mit der Aufnahme bestehen, überprüfen Sie den Zuführer, das Vakuumsystem, den Düsenhalter, den Filter, die Aufnahmekoordinaten und die Maschineneinstellungen, bevor Sie zu dem Schluss kommen, dass die neue Düse defekt ist.

Tauschen Sie die Düse aus, wenn:

• Die Spitze ist sichtbar deformiert.
• Der Körper ist gebogen.
• Der Vakuumdurchgang kann nicht gereinigt werden.
• Die Stabilität des Tonabnehmers bleibt inakzeptabel.
• Die Platzierungsgenauigkeit wird inkonsistent.
• Die Montageschnittstelle ist beschädigt.
• Wiederholte Alarme beeinträchtigen die Produktionseffizienz.

Jede KXFX055JA00-Düse sollte einzeln verpackt werden, um das Aufnahmeprofil und die Montageschnittstelle zu schützen.

1. Bestätigen Sie die Teilenummer und Menge.
2. Überprüfen Sie das Aussehen der Düse.
3. Schützen Sie die Düsenspitze.
4. Legen Sie die Düse in einen einzelnen Behälter oder eine Schutzhülle.
5. Polstermaterial hinzufügen.
6. Bringen Sie ein deutliches Identifikationsetikett an.
7. Legen Sie die Teile in einen stabilen Exportkarton.
8. Verschließen Sie den Karton gut.
9. Bereiten Sie die Packliste und die Versanddokumente vor.
10. Organisieren Sie einen verfolgbaren Transport.

Bestellungen werden gemäß der vollständigen KXFX055JA00-Teilenummer, dem Maschinenmodell und den vom Kunden bereitgestellten technischen Informationen bearbeitet.

Einteilige Probebestellungen, Wartungsmengen und größere Produktionsersatzbestellungen können je nach Verfügbarkeit besprochen werden.

Kunden können Maschinen- und Komponenteninformationen zur Vorprüfung vor dem Versand bereitstellen.

Die Düse kann zusammen mit Folgendem geliefert werden:

• Feeder und Feederteile.
• Förderbänder.
• Sensoren.
• Magnetventile.
• Motoren.
• Treiber.
• Filter.
• Kabel.
• Maschinenbretter.
• Düsenhalter.
• Andere SMT-Maschinenteile.

Präzisionsprodukte werden sorgfältig verpackt, um das Risiko von Stößen, Verunreinigungen und Transportschäden zu verringern.

Für Kunden in Europa, Nordamerika, Südostasien und anderen internationalen Märkten stehen Express-, Luft- und kombinierte Versandlösungen zur Verfügung.

KXFX055JA00 wird im Allgemeinen für kompatible CM402- und CM602-Anwendungen identifiziert. Vor der Bestellung sollten jedoch die genaue Bestückkopfkonfiguration, das aktuelle Düsenprofil und das Maschinenprogramm überprüft werden, da die Informationen zur Maschinenserie allein möglicherweise keine vollständige Kompatibilität bestätigen.

Die mitgelieferte Produktreferenz identifiziert es als 1115, aber die Düsencodes können zwischen Ersatzteillisten und Lieferantendatenbanken unterschiedlich sein. Verwenden Sie die vollständige KXFX055JA00-Teilenummer als primäre Referenz und stellen Sie zur Bestätigung Fotos der vorhandenen Düse zur Verfügung.

Bitte geben Sie KXFX055JA00, das Maschinenmodell, den Bestückkopftyp, die erforderliche Menge, den bevorzugten Produktzustand, das Zielland und klare Fotos der vorhandenen Düse an. Komponentenabmessungen oder Zeichnungen sind hilfreich, wenn die Tonabnehmerkompatibilität bewertet werden muss.

Nein. Die Eignung des Pickups hängt von den Bauteilabmessungen, dem Gewicht, dem Profil der oberen Oberfläche, dem Schwerpunkt, der verfügbaren Versiegelungsfläche, der Produktionsgeschwindigkeit, den Vakuumeinstellungen und der Pickup-Ausrichtung ab. Bei neuen oder ungewöhnlichen Bauteilen wird eine Musterprüfung empfohlen.

Überprüfen Sie die Düseninstallation, das Vakuumniveau, die Aufnahmehöhe, die Zuführungsposition, die Komponentenstabilität, die Ergebnisse der visuellen Erkennung, die Rotationsgenauigkeit, die Platzierungshöhe und die endgültige Platzierungsqualität, bevor Sie mit der kontinuierlichen Massenproduktion beginnen.

Suchen Sie nach der speziell geformten Düse Panasonic KXFX055JA00 1115 für CM402- oder CM602-Geräte?

Bitte senden Sie die folgenden Informationen für ein schnelles und genaues Angebot:

• Teilenummer: KXFX055JA00.
• Referenzdüsencode: 1115.
• Maschinenmodell.
• Bestückkopftyp.
• Benötigte Menge.
• Erforderlicher Produktzustand.
• Vorhandene Düsenfotos.
• Bauteilzeichnung oder Abmessungen.
• Zielland.
• Voraussichtliche Lieferzeit.

Kontaktieren Sie uns für aktuelle Verfügbarkeit, Preis, Kompatibilitätsbestätigung, Verpackungsdetails und internationale Versandvereinbarungen.
