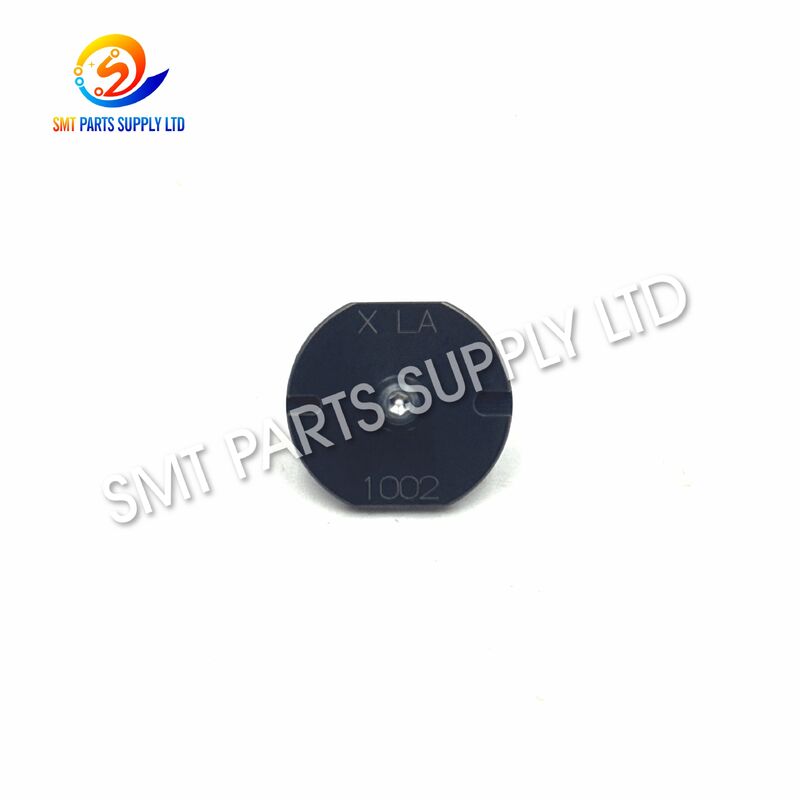

Panasonic 1002 Präzisions-SMT-Düse CM DT NPM KXFX037TA00

Die Präzisions-SMT-Düse 1002 KXFX037TA00 von Panasonic ist eine Vakuumaufnahmekomponente, die für ausgewählte CM-, DT- und NPM-Oberflächenmontage-Bestückungsmaschinenkonfigurationen entwickelt wurde. Die am Bestückkopf installierte Düse nimmt elektronische Bauteile aus Bandzuführungen, Tabletts, Rohren oder anderen Versorgungssystemen auf und transportiert sie zu programmierten Leiterplattenmontagepositionen.

Die 1002-Düse wird üblicherweise durch die Teilenummer KXFX037TA00 identifiziert. KXFW1ATAA00 und KXFX03DVA00 werden auch als Querverweisnummern im SMT-Ersatzteilmarkt verwendet. In Kompatibilitätslisten wird die Düse üblicherweise mit CM- und DT-Plattformen in Verbindung gebracht, während einige Lieferreferenzen auch ausgewählte NPM-Konfigurationen umfassen. Der Bestückkopf, die vorhandene Düsenanzahl und die Maschinenkonfiguration sollten daher vor dem Kauf überprüft werden. kleiner, aber kritischer Teil einer SMT-Produktionslinie. Der Dimensionszustand, der Vakuumdurchgang, die Montageschnittstelle und die Aufnahmeoberfläche können sich direkt auf die Stabilität der Komponentenaufnahme, die Erkennungsgenauigkeit, die Wiederholbarkeit der Platzierung, die Produktionsgeschwindigkeit und die Maschinenauslastung auswirken.

Die Panasonic 1002-Düse eignet sich für Elektronikhersteller, EMS-Fabriken, SMT-Wartungsteams, Maschinenserviceunternehmen, Ersatzteilhändler und Produktionsanlagen, die eine zuverlässige Düse für vorbeugende Wartung oder Notfallaustausch benötigen.

Produktidentifikation

Ursache: Warum Probleme bei der Abholung und Platzierung auftreten

SMT-Pickup-Fehler werden nicht immer durch den Bestückungsautomaten selbst verursacht. Viele Produktionsprobleme hängen mit Düsenverschleiß, Verschmutzung, falscher Modellauswahl, Positionierung der Zuführung, Komponentenverpackung, Vakuumleckage oder ungeeigneten Prozesseinstellungen zusammen.

Das Verständnis der tatsächlichen Ursache hilft Wartungsingenieuren, unnötigen Austausch von Maschinenteilen zu vermeiden und Produktionsausfallzeiten zu reduzieren.

1. Verschleiß der Düsenspitze

Im Dauerbetrieb kommt es immer wieder zu Kontakt der Düse mit elektronischen Bauteilen. Bei längerem Gebrauch kann sich die Aufnahmeoberfläche allmählich verändern und die wirksame Dichtungsfläche zwischen Düse und Bauteil verringern.

Eine abgenutzte Aufnahmefläche kann Folgendes verursachen:

• Schwache Vakuumhaltekraft.
• Bauteilbewegung beim Transfer.
• Erhöhte Abhol-Wiederholungshäufigkeit.
• Erkennungsinstabilität.
• Komponentenverlust.
• Platzierungsversatz.

2. Verstopfter Vakuumdurchgang

Staub, Verpackungsfragmente, Klebereste, Lotpastenpartikel und andere Produktionsverunreinigungen können in den internen Vakuumkanal gelangen.

Selbst eine teilweise Blockierung kann den Luftstrom verringern und zu einer instabilen Aufnahmeleistung führen. Die Maschine arbeitet möglicherweise weiter, die Zuverlässigkeit der Aufnahme kann jedoch allmählich nachlassen.

3. Verbogener oder beschädigter Düsenkörper

Eine Düse kann beschädigt werden aus folgenden Gründen:

• Zufälliger Aufprall.
• Falsche manuelle Handhabung.
• Unsachgemäße Lagerung.
• Kollision zwischen Bestückkopf.
• Falscher Düsenwechselvorgang.
• Einbau eines ungeeigneten Düsenmodells.

Eine geringfügige Verformung kann dazu führen, dass die Komponente außermittig sitzt, was die Kameraerkennung und Platzierungsgenauigkeit beeinträchtigt.

4. Falsche Düsenauswahl

Die Düse muss zur Bauteilgröße, zum Gewicht, zur Oberflächenform, zum Aufnahmebereich und zur Maschinenkopfkonfiguration passen.

Eine zu kleine Düse sorgt möglicherweise nicht für ausreichend Saugkraft. Eine zu große Düse kann die Anschlüsse von Bauteilen, Gehäusekanten, Zuführungstaschen oder nahegelegene Bauteile beeinträchtigen.

5. Falsche Installation

Wenn die Düse nicht vollständig am Platzierungskopf installiert ist, kann die Montageposition instabil werden.

Mögliche Ergebnisse sind:

• Vakuumleckage.
• Düsenrotation.
• Ungewöhnliche Maschinenvibrationen.
• Düsenwechselalarm.
• Fehler bei der Komponentenerkennung.
• Variation der Pickup-Höhe.

6. Kontaminierte Montageschnittstelle

Staub oder Rückstände zwischen Düse und Düsenhalter können eine korrekte Installation verhindern. Die Düse scheint installiert zu sein, bleibt aber leicht geneigt oder sitzt locker.

7. Falsche Abholkoordinaten

Auch bei einer ordnungsgemäß funktionierenden Düse kann es zu Aufnahmefehlern kommen, wenn Zuführungskoordinaten, Aufnahmehöhe, Komponentendaten oder Fachpositionen falsch sind.

8. Instabile Komponentenverpackung

Beschädigtes Trägerband, verformte Taschen, übermäßige Spannung des Abdeckbands, Drehung der Komponenten innerhalb der Tasche oder unregelmäßige Positionierung des Fachs können eine zentrierte Aufnahme verhindern.

Häufige Produktionsprobleme

Lösung: Wie die Panasonic 1002-Düse die Produktion unterstützt

Die Panasonic 1002 KXFX037TA00-Düse bietet eine praktische Lösung, wenn eine vorhandene Düse abgenutzt, verschmutzt, beschädigt oder fehlt oder nicht mehr für eine stabile Produktion geeignet ist.

Stabile Vakuumaufnahme

Die Düse überträgt den Vakuumdruck vom Bestückkopf auf die Bauteilaufnahmefläche. Bei richtiger Auswahl und Installation trägt es dazu bei, während des gesamten Bewegungszyklus eine stabile Haltekraft der Komponenten aufrechtzuerhalten.

Genaue Komponentenpositionierung

Eine ordnungsgemäß gefertigte Düse unterstützt die zentrierte Aufnahme. Durch die stabile Positionierung der Komponenten kann das Bildverarbeitungssystem vor der Platzierung genaue X-Achsen-, Y-Achsen- und Rotationskorrekturen berechnen.

Wiederholbare Platzierungsleistung

Konsistente Montageabmessungen und Aufnahmegeometrie tragen dazu bei, dass die Maschine Tausende von Aufnahme- und Platzierungszyklen mit weniger Unterbrechungen wiederholen kann.

Reduzierte ungeplante Ausfallzeiten

Durch die Vorhaltung von Ersatzdüsen im Wartungsbestand können Produktionsteams beschädigte Einheiten schnell austauschen. Dies kann Verzögerungen reduzieren, die durch Notkäufe und internationale Lieferungen verursacht werden.

Verbesserte Wartungseffizienz

Die Düse kann separat überprüft, gereinigt, ausgetauscht und gelagert werden. Wartungsteams können den Düsenzustand verwalten, ohne größere und teurere Bestückkopfbaugruppen austauschen zu müssen.

Flexibler Einkauf

Die Düse 1002 kann einzeln bestellt oder mit weiteren Düsenmodellen, Filtern, Haltern, Zuführteilen, Riemen, Sensoren, Ventilen, Motoren und anderen SMT-Ersatzkomponenten kombiniert werden.

Produktvorteile

Spezifikationen

Kompatibilitätshinweis

Maschinennamen allein reichen nicht immer aus, um die Düsenkompatibilität zu bestätigen. Maschinen derselben Serie können unterschiedliche Bestückköpfe, Düsenhalter, Softwareoptionen und Hardware-Revisionen verwenden.

Vor der Bestellung sollten Kunden möglichst viele der folgenden Informationen angeben:

Hinweis zur Identifizierung von 1002 und 1002N

Die Düsenreferenzen 1002 und 1002N sollten nicht automatisch als identische Produkte behandelt werden.

Die Standarddüse 1002 wird üblicherweise als KXFX037TA00 aufgeführt. Die 1002N-Düse verwendet möglicherweise eine andere Teilenummer und Düsenstruktur. In einer branchenüblichen Düsenreferenz wird 1002N als N610098970AA aufgeführt, während KXFX037TA00 als Standarddüse 1002 aufgeführt ist. Überprüfen Sie den vollständigen Düsencode, anstatt nur nach der Nummer „1002“ zu bestellen.

Vergleich verwandter Düsenmodelle

Die 1002-Düse gehört zu einer häufig genannten numerischen Düsenfamilie. Verwandte Modelle können unterschiedliche Aufnahmestrukturen, Saugbereiche und Anwendungsbereiche haben.

Die Tabelle dient lediglich dem Modellvergleich. Es ersetzt nicht die Maschinenkopf- und Komponentenverifizierung.

Anwendung

PCB-Montagelinien

Die Düse wird in automatisierten Leiterplattenmontageprozessen verwendet, bei denen elektronische Komponenten aus Versorgungsgeräten entnommen und präzise auf Lötpastenpads platziert werden müssen.

Produktion von Unterhaltungselektronik

Geeignete Platzierungsplattformen können die Düse bei der Herstellung von Folgendem verwenden:

• Smart-Home-Produkte.
• Leistungssteuerplatinen.
• Haushaltselektronik.
• Anzeigemodule.
• Audiogeräte.
• Kommunikationsgeräte.
• Elektronisches Zubehör.

Automobilelektronik

Die Düse unterstützt möglicherweise die Herstellung kompatibler SMT-Linien:

• Fahrzeugsteuermodule.
• Sensorplatinen.
• Beleuchtungssteuerelektronik.
• Kombiinstrument-Baugruppen.
• Kommunikationsmodule.
• Power-Management-Boards.

Industrieelektronik

Industrielle Steuerungsprodukte erfordern eine stabile und wiederholbare Komponentenplatzierung. Zu den typischen Anwendungen gehören Steuerungen, Netzteile, Antriebssysteme, Überwachungsgeräte, Kommunikationsmodule und Automatisierungsgeräte.

Telekommunikationsprodukte

Kompatible Maschinen können die Düse für die Leiterplattenproduktion mit Netzwerkgeräten, Kommunikationsmodulen, Routern, Signalverarbeitungsgeräten und zugehörigen elektronischen Baugruppen verwenden.

LED- und Beleuchtungsprodukte

Die Düse kann geeignete Komponentenplatzierungsprozesse für LED-Treiberplatinen, Lichtsteuerungen, Smart-Lighting-Produkte und Anzeigeelektronik unterstützen.

EMS-Auftragsfertigung

EMS-Fabriken verarbeiten häufig mehrere PCB-Produkte und Komponentenpakete. Die Aufrechterhaltung eines vollständigen Düsenbestands trägt zur Verbesserung der Umrüstflexibilität und der Produktionskontinuität bei.

Wartung von SMT-Geräten

Maschinendienstleister, Gerätehändler und Werkswartungsteams können die 1002-Düse zur vorbeugenden Wartung und zum Notfallaustausch im Ersatzteillager aufbewahren.

Tabelle mit Anwendungsszenarien

Wie es funktioniert

Schritt 1: Düsenauswahl

Das Platzierungsprogramm wählt eine Düse entsprechend dem Komponentenpaket, den Abmessungen, dem Gewicht, der Aufnahmefläche und der Maschinenkonfiguration aus.

Schritt 2: Düseninstallation

Die Düse wird manuell oder über das automatische Düsenwechselsystem der Maschine installiert. Die Montageschnittstelle muss sauber und vollständig eingerastet sein.

Schritt 3: Bewegung in die Abholposition

Der Bestückungskopf bewegt sich über die programmierte Zuführungs-, Tablett-, Röhrchen- oder Komponentenzuführungsposition.

Schritt 4: Kontrollierter Abstieg

Die Düse senkt sich auf die programmierte Aufnahmehöhe ab. Die richtige Höhe trägt dazu bei, dass die Düse das Bauteil ohne übermäßigen Druck berührt.

Schritt 5: Vakuumaktivierung

Die Maschine aktiviert den Vakuumdruck über den internen Düsendurchgang. Das Bauteil wird gegen die Aufnahmefläche der Düse gehalten.

Schritt 6: Abholbestätigung

Das Gerät kann Vakuumwerte, das Vorhandensein von Komponenten, Bilddaten oder andere Prozesssignale prüfen, um die erfolgreiche Aufnahme zu bestätigen.

Schritt 7: Seherkennung

Das Bauteil durchläuft das Bildverarbeitungssystem. Das System misst Positions- und Rotationsabweichungen.

Schritt 8: Positionskorrektur

Der Bestückautomat berechnet Korrekturwerte und passt die Bauteilposition vor der Montage an.

Schritt 9: Leiterplattenplatzierung

Der Kopf bewegt sich zur programmierten Leiterplattenkoordinate. Die Düse senkt das Bauteil auf die erforderliche Platzierungshöhe ab und gibt das Vakuum frei.

Schritt 10: Zykluswiederholung

Die Düse führt weiterhin Aufnahme- und Platzierungsvorgänge gemäß dem Produktionsprogramm durch.

Wie sich der Düsenzustand auf die Produktion auswirkt

So wählen Sie die richtige Düse aus

1. Überprüfen Sie die vollständige Teilenummer

Die empfohlene Bestellnummer ist KXFX037TA00. Kunden sollten auch KXFW1ATAA00 und KXFX03DVA00 vergleichen, wenn diese Nummern auf vorhandenen Aufzeichnungen oder Verpackungen erscheinen.

2. Bestätigen Sie das Maschinenmodell

Geben Sie das vollständige Maschinenmodell an, anstatt nur „CM-Maschine“, „DT-Maschine“ oder „NPM-Maschine“ anzugeben.

3. Bestätigen Sie den Platzierungskopf

Der Bestückkopf ist einer der wichtigsten Kompatibilitätsfaktoren. Maschinen derselben Familie können unterschiedliche Kopftypen verwenden.

4. Überprüfen Sie die vorhandene Düse

Überprüfen Sie die Modellmarkierung, die Montagestruktur, die Spitzenform, die Körperlänge und das Schnittstellendesign der derzeit installierten Düse.

5. Stellen Sie klare Fotos bereit

Fotos sollten Folgendes zeigen:

• Vollständiges Düsenbild.
• Düsenspitze.
• Montageabschnitt.
• Seitenprofil.
• Aufgedruckte oder eingravierte Markierungen.
• Bestückkopfschnittstelle.

6. Überprüfen Sie das Komponentenpaket

Geben Sie den Namen und die Abmessungen des Komponentenpakets an, einschließlich Länge, Breite und Höhe.

7. Bewerten Sie die Aufnahmefläche

Die ausgewählte Düse sollte eine stabile und ausreichend ebene Fläche berühren. Die Aufnahmefläche darf nicht mit Leitungen, Anschlüssen, Etiketten, Hohlräumen oder unregelmäßigen Verpackungsabschnitten in Berührung kommen.

8. Berücksichtigen Sie das Komponentengewicht

Schwerere Bauteile erfordern eine ausreichende Saugfläche und eine stabile Vakuumleistung.

9. Überprüfen Sie die Maschinengeschwindigkeit

Bei der Platzierung mit hoher Geschwindigkeit entstehen Beschleunigungs- und Verzögerungskräfte. Die Düse muss das Bauteil während der gesamten Bewegung sicher halten.

10. Test vor der Massenproduktion

Führen Sie nach der Installation einen Produktionstest durch und überwachen Sie Folgendes:

• Erfolgsquote bei der Abholung.
• Vakuummesswerte.
• Anerkennungsergebnisse.
• Komponentenrotation.
• Platzierungsgenauigkeit.
• Maschinenalarme.
• Zustand der Komponentenoberfläche.

Checkliste für die Düsenauswahl

Installationsempfehlungen

1. Stoppen Sie das Gerät gemäß dem Maschinenwartungsverfahren.
2. Verwenden Sie beim Umgang mit der Düse saubere Handschuhe oder zugelassene Werkzeuge.
3. Überprüfen Sie vor der Installation den Düsenhalter und die Montageschnittstelle.
4. Staub, Splitter, Öl und Produktionsrückstände entfernen.
5. Stellen Sie sicher, dass das Düsenmodell zum Platzierungskopf passt.
6. Installieren Sie die Düse in der richtigen Position und Richtung.
7. Führen Sie eine inkompatible Düse nicht mit Gewalt in den Halter ein.
8. Führen Sie bei Bedarf Düseninspektionen oder Kalibrierungsverfahren durch.
9. Führen Sie einen Test bei niedriger Geschwindigkeit durch, bevor Sie die volle Produktion wieder aufnehmen.
10. Überwachen Sie Vakuumwerte, Erkennungsergebnisse und Aufnahmeleistung.

Reinigung und Wartung

Empfohlene Reinigungspraktiken

• Überprüfen Sie die Düsenspitze regelmäßig.
• Verwenden Sie saubere und trockene gefilterte Luft.
• Verwenden Sie zugelassene Düsenreinigungswerkzeuge.
• Entfernen Sie vorsichtig Verunreinigungen aus dem Vakuumkanal.
• Verwenden Sie bei Bedarf eine geeignete Reinigungslösung.
• Trocknen Sie die Düse vor dem Einbau vollständig ab.
• Bewahren Sie gereinigte Düsen in gekennzeichneten Behältern auf.
• Trennen Sie beschädigte Düsen vom verwendbaren Bestand.

Zu vermeidende Maßnahmen

• Verwenden Sie keinen übermäßigen Luftdruck.
• Führen Sie keine übergroße Metallnadel ein.
• Polieren Sie die Tonabnehmeroberfläche nicht ohne Genehmigung.
• Verwenden Sie keine unbekannten chemischen Reinigungsmittel.
• Lassen Sie die Düse nicht auf eine harte Oberfläche fallen.
• Verwenden Sie keine gebogene Düse weiter.
• Mischen Sie nicht verschiedene Modelle ohne Etikett.
• Installieren Sie eine Düse nicht in einem verschmutzten Halter.

Empfohlener Wartungsplan

Qualitätsprüfung

Aussehensprüfung

Die Düse sollte auf Verformung, Kratzer, Verschmutzung, Korrosion und Handhabungsschäden überprüft werden.

Montageinspektion

Der Montageabschnitt sollte sicher in die entsprechende Bestückkopfschnittstelle passen.

Inspektion des Vakuumdurchgangs

Der interne Saugkanal sollte offen und frei von Produktionsverunreinigungen bleiben.

Ausrichtungsprüfung

Der Düsenkörper und die Aufnahmespitze sollten für eine stabile Komponentenpositionierung die richtige Ausrichtung beibehalten.

Modellüberprüfung

Das Düsenmodell und die Teilenummer sollten vor dem Verpacken mit der Bestellung des Kunden verglichen werden.

Verpackungsinspektion

Die Düse sollte während des internationalen Transports vor Stößen, Staub, Feuchtigkeit und Bewegung geschützt werden.

Qualitätskontrolltabelle

Verpackung und Lieferung

Jede Düse ist verpackt, um Schäden durch Vibration, Stöße, Staub, Feuchtigkeit und die Handhabung gemischter Modelle zu reduzieren.

Warum einen Vorrat an Ersatzdüsen pflegen?

Eine Platzierungsdüse ist eine häufig verwendete Produktionskomponente. Auch wenn es sich nur um ein kleines Problem handelt, kann ein Düsenausfall einen gesamten Bestückkopf oder Produktionsprozess zum Stillstand bringen.

Die Aufrechterhaltung von Ersatzbeständen bietet mehrere Vorteile:

Häufig gestellte Fragen

F1: Wie lautet die richtige Teilenummer für die Panasonic 1002-Düse?

Die Hauptteilenummer ist KXFX037TA00. KXFW1ATAA00 und KXFX03DVA00 werden häufig auch als Querverweisnummern verwendet. Kunden sollten vor der Bestellung die vorhandene Düsen- und Maschinenkopfkonfiguration vergleichen.

F2: Kann die 1002-Düse auf jeder CM-, DT- oder NPM-Maschine verwendet werden?

Nein. Die Kompatibilität hängt vom installierten Bestückkopf, Düsenhalter, Maschinenkonfiguration und Produktionsrevision ab. Bitte geben Sie zur Überprüfung das vollständige Maschinenmodell und die Bestückkopfinformationen an.

F3: Ist die 1002-Düse mit der 1002N-Düse identisch?

Sie sollten nicht als automatisch austauschbar angesehen werden. Die Standardreferenzen 1002 und 1002N können unterschiedliche Teilenummern und Strukturen verwenden. Überprüfen Sie immer den vollständigen Düsencode und die vorhandene Teilenummer.

F4: Welche Informationen sind für ein genaues Angebot erforderlich?

Bitte geben Sie das Düsenmodell, die Teilenummer, das Maschinenmodell, den Bestückkopftyp, vorhandene Düsenfotos, die erforderliche Menge, den gewünschten Zustand, das Lieferland und die voraussichtliche Lieferzeit an.

F5: Warum führt eine neue Düse immer noch zu Aufnahmefehlern?

Mögliche Ursachen sind eine falsche Düsenauswahl, eine falsche Ausrichtung des Feeders, eine ungeeignete Aufnahmehöhe, verstopfte Vakuumleitungen, falsche Komponentendaten, beschädigtes Trägerband, instabile Komponentenoberflächen oder Verunreinigungen im Düsenhalter.

Kontaktieren Sie uns

Kontaktieren Sie uns für Angebote zur Panasonic 1002 KXFX037TA00-Düse, Kompatibilitätsprüfung, Musterbestellungen, den Kauf gemischter Modelle oder Mengenbedarf.

Für eine schnellere Bestätigung geben Sie bitte Folgendes an:

• Düsenmodell.
• Vollständige Teilenummer.
• Maschinenmodell.
• Bestückkopftyp.
• Vorhandene Düsenfotos.
• Benötigte Menge.
• Gewünschter Produktzustand.
• Zusätzliche SMT-Ersatzteilliste.
• Lieferziel.
• Gewünschter Liefertermin.

Wir unterstützen Einzelstückanfragen, gemischte Düsenbestellungen, Wartungs-Ersatzteillisten und Großeinkaufsanforderungen für Elektronikhersteller, EMS-Fabriken, Maschinenserviceunternehmen und internationale Händler.

Senden Sie Ihre detaillierte Anfrage für eine genaue Modellbestätigung, ein wettbewerbsfähiges Angebot, eine schützende Exportverpackung und professionellen SMT-Ersatzteilsupport.
