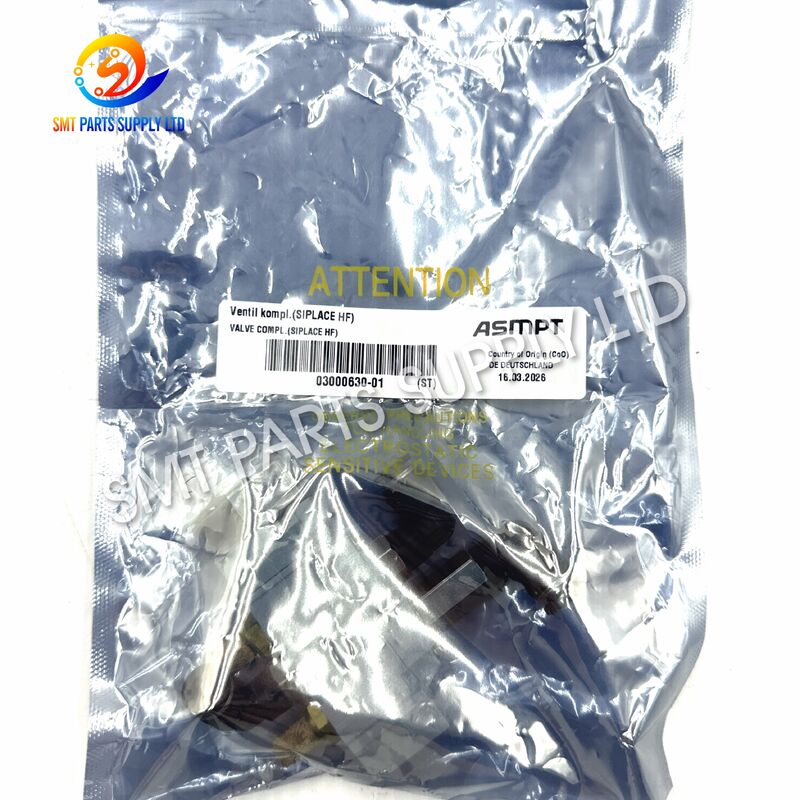

ASMPT 03000630-01 SMC SY5120-5LOU-01 24 VDC Magnetventilbaugruppe

Die Magnetventilbaugruppe ASMPT 03000630-01 SMC SY5120-5LOU-01 ist für die pneumatische Richtungssteuerung in kompatiblen ASMPT- und SIPLACE SMT-Maschinenkonfigurationen konzipiert. Es wandelt einen elektrischen 24-V-Gleichstrombefehl vom Maschinensteuerungssystem in eine kontrollierte Druckluftschaltung um, sodass der angeschlossene pneumatische Mechanismus entsprechend der programmierten Produktionssequenz ausfahren, einfahren, freigeben, klemmen, positionieren oder zurückfahren kann.

Die SY5120-Konfiguration gehört zur SMC SY5000-Familie und verwendet eine Einzelmagnetstruktur mit fünf Anschlüssen und zwei Positionen. Der Modellcode identifiziert eine 24-V-Gleichstrom-Standardspule, einen L-Steckeranschluss, der ohne Gegenstecker geliefert wird, integrierte Anzeige- und Überspannungsschutzfunktionen sowie 1/8-Zoll-Arbeitsanschlüsse A und B.

Dieses Ventil eignet sich für SMT-Fabriken, Geräteserviceunternehmen, Maschinenrenovierer, Wartungsabteilungen und industrielle Ersatzteilhändler. Da sich äußerlich ähnliche Ventile hinsichtlich Spannung, Anschlussgröße, elektrischem Eingang, Gewinde, Vorsteuerdesign, Handhilfsbetätigung und Zubehör unterscheiden können, sollte vor der Bestellung immer das vollständige Originaletikett überprüft werden.

Eine SMT-Bestückungsmaschine ist auf eine stabile pneumatische Steuerung angewiesen, um wiederholte mechanische Aktionen auszuführen. Jede luftgesteuerte Bewegung muss zum richtigen Zeitpunkt erfolgen und die gewünschte Position erreichen, bevor die Maschine ihren programmierten Ablauf fortsetzt.

Nach längerer Wartung kann es zu Verschmutzungen, einer Verschlechterung der Spule, einer Beschädigung des Steckers, einem Verschleiß der inneren Dichtung, einem eingeschränkten Abgasstrom oder einer instabilen Spulenbewegung kommen. Diese Bedingungen können die Reaktionsgeschwindigkeit verringern und zu zeitweiligen Maschinenfehlern führen.

Die offizielle Betriebsrichtlinie empfiehlt die Aufbereitung sauberer Luft, einschließlich eines vorgeschalteten Luftfilters mit einer Filterfeinheit von 5 μm oder feiner. Eine übermäßige Entwässerung sollte mit geeigneten Trocknungs- oder Wasserabscheidegeräten kontrolliert werden.

Ein Maschinenalarm bestätigt nicht automatisch, dass das Ventil defekt ist. Der Controller-Ausgang, der Stecker, das Kabel, die Luftversorgung, der Regler, der Filter, die Schläuche, der Sensor, der Aktuator, der Abgasschalldämpfer und die mechanische Baugruppe sollten ebenfalls überprüft werden.

Eine strukturierte Inspektion hilft Wartungsteams, den tatsächlichen Fehler zu identifizieren und unnötigen Teileaustausch zu vermeiden.

Zwei Ventile können nahezu identisch aussehen, aber unterschiedliche Betriebseigenschaften haben.

Die offiziellen SY5000-Konfigurationsdaten identifizieren die Serie, zweistufige Einzelbetätigung, 24-VDC-Spannung, LO-Stromeingang, U-Typ-Licht und Überspannungsschutz sowie 1/8-Zoll-Arbeitsanschlussspezifikation.

Die SY5000-Produktfamilie ist für den Luftbetrieb mit einem Umgebungs- und Flüssigkeitstemperaturbereich von -10 °C bis 50 °C ohne Gefrieren und Konfigurationen mit einer Nennleistung von bis zu 0,7 MPa spezifiziert.

Der folgende Vergleich hilft bei der Unterscheidung gängiger SY5000-Betätigungsfamilien. Das vollständige Suffix muss dennoch überprüft werden, da Spannung, Steckertyp, Entstörer, Anschluss, Gewinde und Optionen unterschiedlich sein können.

Die Ventilbaugruppe wird zur Richtungssteuerung der Druckluft in kompatiblen SMT-Bestückungssystemen verwendet. Es empfängt einen elektrischen Befehl und steuert den Luftweg, der mit einem pneumatischen Aktuator oder Maschinenmechanismus verbunden ist.

Abhängig vom installierten Pneumatikkreislauf kann das Ventil Folgendes steuern:

Die genaue Funktion der Teilenummer 03000630-01 sollte anhand der Installationsposition der Maschine, des Pneumatikdiagramms, des Wartungsprotokolls oder der entfernten Komponente bestätigt werden.

Das Ventil verfügt über fünf Hauptpneumatikwege.

Wenn die Spule nicht bestromt ist, bleibt das Ventil in seiner Normalposition. Der interne Schieber verbindet den Druckversorgungsanschluss mit einem Aktoranschluss, während der gegenüberliegende Aktoranschluss mit der Entlüftung verbunden ist.

Der angeschlossene pneumatische Mechanismus bleibt daher in seiner normalen Maschinenposition oder kehrt in diese zurück.

Wenn der Controller 24 VDC liefert:

1. Die Magnetspule erzeugt ein Magnetfeld.
2. Der Pilotmechanismus ändert seinen Zustand.
3. Der Steuerdruck bewegt den Hauptkolben.
4. Die internen Luftkanäle wechseln.
5. Die Zuluft strömt zum gegenüberliegenden Arbeitsanschluss.
6. Luft aus der anderen Aktorkammer wird abgeführt.
7. Der verbundene Mechanismus ändert seine Position.

Wenn der elektrische Befehl entfernt wird:

1. Der Spulenstrom stoppt.
2. Das Magnetfeld bricht zusammen.
3. Der Pilotteil kehrt zurück.
4. Der Hauptkolben kehrt in seine normale Position zurück.
5. Die Zu- und Abluftwege kehren in ihren ursprünglichen Zustand zurück.
6. Der Aktuator vollendet seine Rückbewegung.

Mithilfe der Kontrollleuchte kann das Wartungspersonal überprüfen, ob der Magnet einen elektrischen Befehl erhält.

Der Überspannungsschutz hilft, die Spannungsspitze zu reduzieren, die beim Ausschalten der Spule entsteht. Die U-Konfiguration wird als leicht ausgestatteter, unpolarer Überspannungsschutztyp identifiziert.

Eine leuchtende Anzeige garantiert nicht, dass die Luft korrekt umgeschaltet wird. Unzureichender Luftdruck, interne Verschmutzung, verstopfter Auslass, beschädigte Schläuche oder mechanische Hindernisse können dennoch die Bewegung des Stellantriebs verhindern.

Vor dem Ausbau des Originalventils:

• Stoppen Sie die Maschine mithilfe des genehmigten Abschaltverfahrens.
• Trennen oder isolieren Sie die Stromversorgung, sofern erforderlich.
• Schließen Sie die Druckluftversorgung.
• Gespeicherten Luftdruck ablassen.
• Stellen Sie sicher, dass sich verbundene Mechanismen nicht unerwartet bewegen können.
• Fotografieren Sie die Originalverkabelung und -schläuche.
• Beschriften Sie jeden Luftschlauch vor dem Trennen.
• Notieren Sie sich das vollständige Ventiletikett.
• Einbaurichtung und Einbaulage prüfen.
• Bewahren Sie Ersatzanschlüsse vor Staub geschützt auf.

Durch Betätigen der Handhilfsbetätigung können angeschlossene Geräte sofort betätigt werden. Das Personal sollte sich vor der Verwendung davon überzeugen, dass das Uhrwerk sicher ist. Nach dem Austausch des Ventils muss die gespeicherte Druckluft kontrolliert werden und es sollten Maßnahmen ergriffen werden, um plötzliche Bewegungen des Stellantriebs zu verhindern.

Nicht:

• Legen Sie eine falsche Spulenspannung an.
• Installieren Sie das Ventil, während der Kreislauf unter Druck steht.
• Blockieren Sie die Auslassöffnungen.
• Lassen Sie überschüssiges Dichtungsband in das Ventil eindringen.
• Tauschen Sie A- und B-Röhren aus, ohne den Schaltkreis zu überprüfen.
• Ziehen Sie den Stecker an den Drähten.
• Beschädigte Schläuche oder Anschlüsse in Betrieb nehmen.
• Lassen Sie eine verriegelnde Handhilfsbetätigung aktiviert.
• Ändern Sie die Spule oder den Ventilkörper.
• Setzen Sie die automatische Produktion fort, bevor Sie den Mechanismus testen.

Offizielle Leitlinien weisen darauf hin, dass eine lange kontinuierliche Stromversorgung die Spulentemperatur erhöhen und Auswirkungen auf das Ventil oder in der Nähe befindliche Geräte haben kann. Wenn eine längere Energieversorgung unvermeidbar ist, sollte ein geeignetes Wärmemanagement in Betracht gezogen werden.

Bitte geben Sie Folgendes an:

1. Ein vollständiges Foto des installierten Ventils.
2. Eine Nahaufnahme des vollständigen Ventiletiketts.
3. Ein Foto der Geräteteilenummer 03000630-01.
4. Ein Foto des elektrischen Steckers.
5. Ein Foto, das alle Rohrpostschläuche zeigt.
6. Ein Foto der Montageposition.
7. Ein Foto des Maschinenmodellschilds, sofern verfügbar.

Ein Ventil sollte nicht nur ausgewählt werden, weil:

• Die Körperfarbe ist ähnlich.
• Die physische Größe scheint identisch zu sein.
• Der erste Teil des Modells ist derselbe.
• Die Steckerform sieht ähnlich aus.
• Der Fitting kann in den Anschluss eingeschraubt werden.
• Das Online-Produktfoto ähnelt dem eingebauten Ventil.

Ein kleiner Suffixunterschied kann Spannung, Steckertyp, Entstörer, Gewinde, Pilotdesign oder Betriebsverhalten ändern.

Vor dem Versand können je nach Angebotszustand und vereinbarten Bestellanforderungen folgende Prüfungen durchgeführt werden.

Die Anforderungen an Funktionstests sollten vor der Auftragsbestätigung vereinbart werden, da die erforderlichen Vorrichtungen und Testverfahren variieren können.

Nein. Die Kompatibilität hängt von der Maschinenkonfiguration und dem installierten Pneumatikkreis ab. Bitte bestätigen Sie vor der Bestellung das Maschinenmodell, das vollständige Originaletikett, die Teilenummer, die Spannung, den Stecker, die Anschlussanordnung, die Anschlüsse und die Montageposition.

Der Modellcode identifiziert eine 24-VDC-Standardspule. Die Maschinenleistung sollte dennoch vor der Installation gemessen und bestätigt werden, um Fehlbedienung oder elektrische Schäden zu verhindern.

Der LO-Code identifiziert einen L-Typ-Steckereingang ohne Gegenstecker. Bestätigen Sie, ob für die Bestellung nur das Ventil, ein separater Stecker, Anschlusskabel, Armaturen oder eine komplette maschinenspezifische Baugruppe erforderlich sind.

Nicht automatisch. Andere SY5000-Modelle können andere Betätigungs-, Spannungs-, Anschluss-, Anschluss-, Gewinde-, Pilot- oder Neutralstellungseigenschaften haben. Die kompletten Modell- und Maschinensteuerungsanforderungen müssen übereinstimmen.

Bitte geben Sie die erforderliche Menge, die Teilenummer des Geräts, das vollständige Ventilmodell, das Maschinenmodell, eindeutige Etikettenfotos, ein Anschlussfoto, ein Installationsfoto, den gewünschten Zustand, das Lieferland und den voraussichtlichen Liefertermin an.

Kontaktieren Sie unser Vertriebsteam für Verfügbarkeit, Kompatibilitätsbestätigung, Lieferzeit, Preise, Verpackung und Informationen zum internationalen Versand.

Um ein schnelles und genaues Angebot zu erhalten, geben Sie bitte Folgendes an:

• Produktname.
• Teilenummer 03000630-01.
• Ventilmodell SY5120-5LOU-01.
• Maschinenmodell und Seriennummer.
• Benötigte Menge.
• Klare Fotos des Originalventils.
• Fotos von Anschlüssen und Pneumatikanschlüssen.
• Gewünschter Produktzustand.
• Lieferland.
• Gewünschter Liefertermin.

Wir freuen uns über Anfragen von SMT-Fabriken, Gerätewartungsunternehmen, Maschinenrenovierern, Industriehändlern und Elektronikherstellern in Europa, Nordamerika, Südostasien und anderen internationalen Märkten.

Markenhinweis:Markennamen und Modellreferenzen werden nur zur Produktidentifizierung und Kompatibilitätsbestätigung verwendet. Alle Marken bleiben Eigentum ihrer jeweiligen Inhaber.
