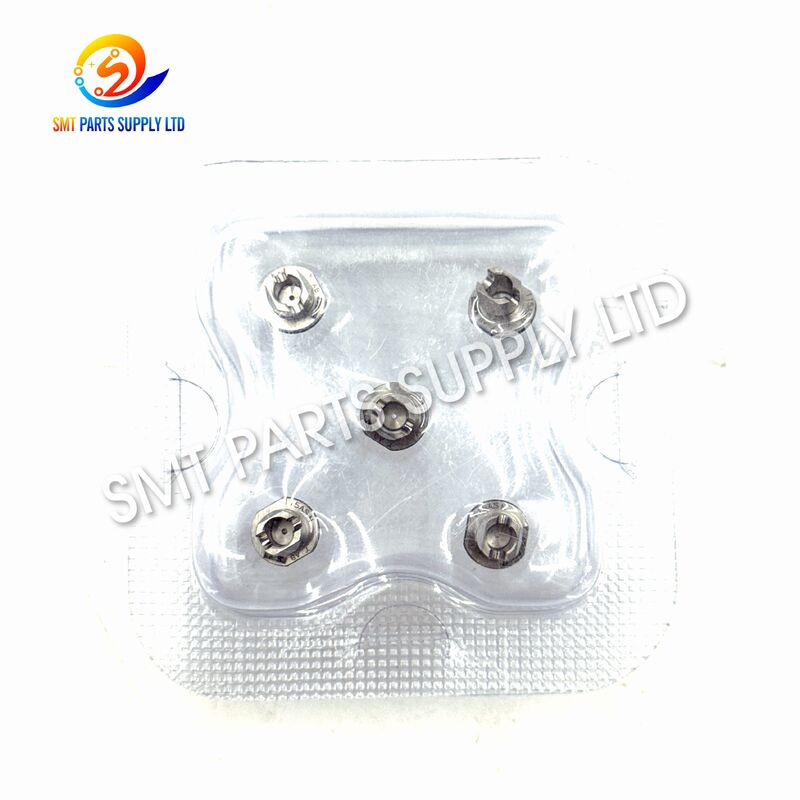

Panasonic 115ASN N610119450AA Präzisions-SMT-Düsen für CM/NPM-Platzierungsmaschinen

Die SMT-Bestückungsdüse 115ASN N610119450AA ist eine präzise Vakuum-Handhabungskomponente, die für kompatible CM- und NPM-Pick-and-Place-Maschinenkonfigurationen entwickelt wurde. Sie wird am Bestückungskopf montiert und erzeugt einen kontrollierten Sog, um elektronische Bauteile aus Zuführfächern aufzunehmen, eine stabile Bauteilausrichtung während schneller Bewegungen aufrechtzuerhalten und jedes Teil präzise an seiner programmierten PCB-Position abzulegen.

Diese Düse eignet sich für geplante Wartungsarbeiten, den Austausch verschlissener Aufnahmetools, Notfallreparaturen an Maschinen, die Vorbereitung neuer Produktionslinien und die Verwaltung von Ersatzteillagern. Original neue und kompatible neue Lieferoptionen sind verfügbar, um unterschiedliche Produktionsstandards und Einkaufsbudgets zu unterstützen.

Für eine genaue Auswahl sollten Käufer vor der Bestellung die vollständige Teilenummer, die vorhandene Düsenmarkierung, das Maschinenmodell, die Bestückungskopfkonfiguration, das Bauteilgehäuse und die erforderliche Qualitätsoption bestätigen. Klare Fotografien der vorhandenen Düse werden empfohlen, wenn die Maschinenkonfiguration unsicher ist.

Die Düse ist der direkte Kontaktpunkt zwischen dem Bestückungskopf und dem elektronischen Bauteil. Obwohl es sich um ein kleines mechanisches Teil handelt, kann sein Zustand die Zuverlässigkeit der Aufnahme, die Stabilität der Bilderkennung, die Bauteilhaltung, die Bestückungsgenauigkeit, die Produktionsgeschwindigkeit und die Häufigkeit von Maschinenalarmen beeinflussen.

Während jedes Bestückungszyklus muss die Düse mehrere Präzisionsaktionen ausführen:

Eine korrekt ausgewählte und ordnungsgemäß gewartete 115ASN-Düse hilft der Maschine, diese Aktionen während der kontinuierlichen Produktion konsistent zu wiederholen.

Vakuumleckagen können auftreten, wenn die Düse verschlissen, falsch installiert, kontaminiert, gerissen oder falsch auf den Bestückungskopf abgestimmt ist.

Typische Symptome sind:

• Häufige Aufnahmefehler.
• Bauteile verbleiben in den Zuführfächern.
• Bauteile fallen während des Transports ab.
• Niedrige oder instabile Vakuumwerte.
• Wiederholte Maschinenalarme.
• Erhöhte Produktionsunterbrechungen.
• Reduzierte Erstbestückungsrate.

Eine Ersatzdüse sollte in Betracht gezogen werden, wenn Reinigung und korrekte Installation keine stabile Vakuumleistung wiederherstellen.

Staub, Trägerbandpartikel, Lötpastenrückstände, Klebstoffe und Umweltschmutz können in den Luftkanal der Düse gelangen.

Selbst ein teilweise verstopfter Kanal kann Folgendes verursachen:

• Verzögerte Vakuumreaktion.
• Schwache Haltekraft des Bauteils.
• Langsame Bauteilfreigabe.
• Instabile Aufnahmeleistung.
• Erhöhte Alarme für fehlende Bauteile.
• Unregelmäßige Produktionsergebnisse bei hoher Geschwindigkeit.

Die Düse sollte mit geeigneten Wartungswerkzeugen gereinigt werden. Harte Metallnadeln, übergroße Drähte und abrasive Materialien sollten nicht verwendet werden, da sie die präzise Innenfläche beschädigen können.

Die Düsenspitze berührt während der Produktion wiederholt elektronische Bauteile. Langfristige Nutzung, versehentliche Stöße, unsachgemäße Lagerung und ungeeignete Reinigungsmethoden können die Aufnahmeoberfläche beschädigen.

Mögliche Ergebnisse sind:

• Bauteilkippung nach der Aufnahme.
• Schlechte Abdichtung zwischen Düse und Bauteil.
• Instabile Bilder der Bilderkennung.
• Zerkratzen von Bauteilen.
• Unregelmäßiges Freigabeverhalten.
• Bestückungsabweichung.
• Reduzierte Produktionskonsistenz.

Die Arbeitsfläche sollte regelmäßig unter geeigneter Beleuchtung oder Vergrößerung inspiziert werden.

Düsen derselben Maschinenfamilie können ähnlich aussehen, aber unterschiedliche Spitzengeometrien, Luftstromstrukturen, Längen, Montageanschlüsse oder Bauteilanwendungen aufweisen.

Eine falsch ausgewählte Düse kann Folgendes verursachen:

• Fehler beim automatischen Düsenwechsel.
• Falsche Aufnahmhöhe.
• Unzureichender Bauteilkontakt.
• Bauteilbruch.
• Kollision des Bestückungskopfes.
• Vakuumalarme.
• Erkennungsfehler.
• Instabile Bauteilfreigabe.

Die Düse sollte anhand der vollständigen Modell- und Teilenummer und nicht nur anhand des äußeren Erscheinungsbilds ausgewählt werden.

Einige Aufnahme-Probleme werden durch Maschineneinstellungen und nicht durch Düsenschäden verursacht.

Zu prüfende Parameter sind:

Eine Ersatzdüse sollte mit verifizierten Maschinenparametern getestet werden, bevor die Massenproduktion wieder aufgenommen wird.

Düsenalarme können auch von Zuführungs- oder Bauteilproblemen herrühren.

Häufige verwandte Ursachen sind:

• Falscher Zuführungsabstand.
• Beschädigtes Trägerbandfach.
• Schlechte Bandpositionierung.
• Verzogene elektronische Bauteile.
• Kontaminierte Bauteiloberflächen.
• Falsche Aufnahme-Koordinaten.
• Instabile Zuführungsbewegung.
• Inkonsistente Bauteilabmessungen.
• Falsche Zuführungskalibrierung.

Ein vollständiger Fehlerbehebungsprozess verhindert unnötige Ersetzungen und hilft, die tatsächliche Ursache von Produktionsausfällen zu identifizieren.

Der präzise Luftkanal unterstützt einen kontrollierten Vakuumtransfer, wenn die Düse sauber, korrekt installiert und auf das passende Bauteil abgestimmt ist.

Eine geeignete Aufnahmeoberfläche hilft, die Bauteilstabilität während hoher Beschleunigung, Drehung, Bildinspektion und Bewegung zur PCB aufrechtzuerhalten.

Konsistente Düsenabmessungen unterstützen ein vorhersagbares Aufnahme- und Bestückungsverhalten, nachdem das Maschinenprogramm und die Kopfkalibrierung korrekt eingerichtet wurden.

Das Vorhalten verifizierter Ersatzdüsen ermöglicht es Wartungsteams, verschlissene Teile schnell auszutauschen und Wartezeiten bei unerwarteten Maschinenstillständen zu verkürzen.

Original neue und kompatible neue Versionen können unterschiedliche Produktions- und Budgetanforderungen erfüllen.

Kompatibel neue Produkte sind unabhängig hergestellte Ersatzteile und sollten nicht als echte Originalprodukte dargestellt werden.

Düsen derselben Produktfamilie sind nicht automatisch austauschbar. Jedes Modell sollte gemäß der Maschinendüsentabelle, dem Bestückungskopftyp, dem Bauteilgehäuse und dem Produktionsprogramm überprüft werden.

Die Düse kann auf kompatiblen SMT-Linien zur Herstellung von Haushaltsgeräten, Steuerplatinen, Displayprodukten, Kommunikationsgeräten und anderen elektronischen Baugruppen mit hohem Volumen verwendet werden.

Für Steuerplatinen, Sensoren, Beleuchtungsmodule, Stromversorgungssysteme und andere rückverfolgbarkeitskritische Produkte im Automobilbereich wird nach Kompatibilitätsprüfung oft die Original-Neu-Lieferung bevorzugt.

Geeignete Anwendungen können Industriesteuerungen, Netzteile, Automatisierungsmodule, Überwachungsgeräte, Antriebssysteme und Kommunikationssteuerplatinen umfassen.

Die Düse kann die entsprechenden Produktionsprozesse für Netzwerkausrüstung, Kommunikationsmodule, Signalverarbeitungsplatinen und elektronische Endprodukte unterstützen.

Für Baugruppen von Medizinprodukten sollten Käufer verifizierte Produktqualität, kontrollierte Installation, Erststückprüfung und dokumentierte Produktionstests priorisieren.

Anwendbare Produktionen können LED-Steuerplatinen, Beleuchtungstreiber, Displaymodule und andere oberflächenmontierte Beleuchtungselektronik umfassen.

Elektronikfertigungsdienstleister können die 115ASN-Düse als organisierten Wartungsvorrat für Linienwechsel, Notfallreparaturen und die Unterstützung der Mehrproduktfertigung vorhalten.

Kompatibel neue Lieferungen können für Ingenieurstests, Maschinenwiederherstellung, Testproduktion und nicht-kritische Montage nach kontrollierter Qualifizierung bewertet werden.

Das Maschinenprogramm weist eine Düse entsprechend dem Bauteilgehäuse, der Größe, dem Gewicht, der Aufnahmeoberfläche und den Bestückungsanforderungen zu.

Der Bestückungskopf nimmt die Düse aus der Düsenstation auf. Die Verbindungsfläche muss sauber und vollständig eingesetzt sein.

Der Kopf bewegt sich zur programmierten Zuführungsposition. Zuführungsabstand, Fachposition, Bauteilausrichtung und Aufnahme-Koordinaten müssen korrekt sein.

Die Düse bewegt sich nach unten, um die Bauteiloberfläche in der programmierten Aufnahmhöhe zu berühren.

Die Maschine aktiviert den Vakuum-Saug. Der Luftstrom durch die Düse erzeugt die Haltekraft, die zum Anheben des Bauteils erforderlich ist.

Die Maschine bestätigt die Aufnahme durch Vakuumüberwachung, Bilderkennung oder andere konfigurierte Erkennungsmethoden.

Der Bestückungskopf bewegt das Bauteil zur PCB und hält dabei den stabilen Sog während schneller Beschleunigung und Drehung aufrecht.

Die Kamera inspiziert das Bauteil und berechnet Positions- oder Drehungsabweichungen. Die Maschine korrigiert dann die Bestückungs-Koordinaten.

Die Düse senkt das Bauteil mit der angegebenen Bestückungshöhe und -geschwindigkeit auf die programmierte Lötpad-Position ab.

Die Maschine löst oder kehrt das Vakuum um, wodurch sich das Bauteil von der Düsenoberfläche trennen kann.

Der Bestückungskopf kehrt zur nächsten Aufnahmeoperation zurück und wiederholt den programmierten Zyklus während der gesamten Produktion.

Bestätigen Sie N610119450AA auf der vorhandenen Düse, dem Verpackungsaufkleber, der Ersatzteilliste der Maschine oder der Einkaufsaufzeichnung.

Wählen Sie keine Düse nur anhand des Modellnamens oder des visuellen Erscheinungsbilds aus.

Geben Sie das vollständige Maschinenmodell an. Verschiedene CM- und NPM-Generationen können unterschiedliche Bestückungsköpfe, Düsenstationen, Softwarebibliotheken und Montagekonstruktionen verwenden.

Die gleiche Maschinenplattform kann mit verschiedenen Bestückungsköpfen konfiguriert sein. Daher sind Kopf-Informationen für eine genaue Kompatibilitätsprüfung erforderlich.

Überprüfen Sie die folgenden Merkmale:

• Modellkennzeichnung.
• Teilenummer.
• Gesamtkörperform.
• Aufnahme-Spitzengeometrie.
• Arbeitslänge.
• Montageanschluss.
• Luftkanal.
• Identifikationsmarkierungen.

Empfohlene Fotografien umfassen:

Wählen Sie Original Neu, wenn die Produktion eine stärkere Rückverfolgbarkeit, Originalspezifikationen oder ein geringeres Qualifizierungsrisiko erfordert.

Wählen Sie Kompatibel Neu, wenn die Priorität auf Kostenkontrolle, Wartungsbackup oder vorläufigen Tests liegt. Ein kontrollierter Produktionsversuch sollte vor der Stapelverwendung abgeschlossen werden.

Geben Sie das elektronische Bauteilgehäuse, die Abmessungen, die Höhe, das ungefähre Gewicht, den Oberflächenzustand und den Aufnahmebereich an, wenn Sie die Düse für ein neues Produktionsprogramm auswählen.

Geben Sie an, ob die Anforderung lautet:

• Ein-Stück-Test.
• Notfallersatz.
• Routine-Wartung.
• Monatlicher Produktionsbedarf.
• Jährliche Ersatzteilplanung.
• Kombinierte Mehrfachmodelleinkäufe.

Empfohlene Lagerbestände hängen ab von:

• Anzahl der Maschinen.
• Anzahl der Bestückungsköpfe.
• Produktionsstunden.
• Bauteilvielfalt.
• Historischer Düsenverbrauch.
• Lieferzeit.
• Risiko des Produktwerts.
• Verfügbarkeit von lokalem technischen Support.

Inspizieren Sie die Düse auf:

• Risse.
• Verformung.
• Kontamination.
• Oberflächenschäden.
• Lose Teile.
• Blockierter Luftstrom.
• Falsche Kennzeichnungen.
• Transportschäden.

Stellen Sie sicher:

• Der Düsenhalter ist sauber.
• Die Montagefläche ist frei von Fremdkörpern.
• Die Düse ist vollständig eingesetzt.
• Keine übermäßige Lockerheit vorhanden ist.
• Die Düse kann von der Maschine erkannt werden.
• Die Position der Düsenstation ist korrekt.

Führen Sie einen kontrollierten Test durch und beobachten Sie:

Die ersten fertiggestellten PCBs sollten vor der Wiederaufnahme der vollen Produktion inspiziert werden.

• Überprüfen Sie die Aufnahmeoberfläche.
• Sichtbaren Staub entfernen.
• Wiederholte Aufnahmealarme überprüfen.
• Düsenerkennung bestätigen.
• Düse an die richtige Lagerposition zurücklegen.

Verwenden Sie zugelassene Reinigungswerkzeuge und -verfahren, die für präzise SMT-Düsen geeignet sind.

Vermeiden Sie:

• Schleifpapier.
• Harte Metallnadeln.
• Übergroße Reinigungskabel.
• Starke, nicht zugelassene Chemikalien.
• Übermäßige Ultraschallreinigung.
• Hoher mechanischer Druck.

Lagern Sie Düsen in:

• Individuellen Schutzfächern.
• Sauberen und trockenen Umgebungen.
• Klar gekennzeichneten Positionen.
• Stoßfesten Behältern.
• Bereichen, die von Ausschussteilen getrennt sind.
• Orten, die vor korrosiven Materialien geschützt sind.

Modell, Teilenummer, Qualitätsoption, Menge und Bestellvorgaben werden vor dem Verpacken geprüft.

Die Düse wird auf Risse, Kontamination, Verformung, Kratzer und sichtbare Stoßschäden untersucht.

Wichtige Abmessungen und Passmerkmale können gemäß dem ausgewählten Liefertyp mit zugelassenen Referenzen verglichen werden.

Der interne Vakuumkanal wird auf offensichtliche Verstopfungen oder Kontaminationen geprüft.

Der Anschlussbereich wird auf Passprobleme oder sichtbare Herstellungsfehler untersucht.

Die Arbeitsfläche wird auf Schäden untersucht, die die Abdichtung, den Bauteilkontakt oder die Freigabeleistung beeinträchtigen könnten.

Die Düse wird so verpackt, dass Staub, Stöße, Vibrationen und Bewegungen während des Transports reduziert werden.

Für dringende Produktionsanforderungen sollten Käufer das erforderliche Ankunftsdatum, das Lieferland, die Postleitzahl und die bevorzugte Transportmethode angeben.

Um ein genaues Angebot zu erhalten, geben Sie bitte an:

Vollständige Informationen reduzieren die Bestätigungszeit und helfen, falsche Lieferungen zu vermeiden.

Nein. CM- und NPM-Automaten können unterschiedliche Bestückungsköpfe und Düsenkonfigurationen verwenden. Das vollständige Maschinenmodell, der Kopftyp, die vorhandene Düsenmarkierung und die Teilenummer sollten vor der Bestellung bestätigt werden.

Original Neu bezieht sich auf die echte Originalversorgung mit entsprechender Identifikation und möglicher Rückverfolgbarkeit. Kompatibel Neu bezieht sich auf ein unabhängig hergestelltes Ersatzteil, das für die kompatible Verwendung entwickelt wurde. Preise, Materialien, Rückverfolgbarkeit und Lebensdauer können variieren.

Testmengen können je nach Lagerbestand geliefert werden. Ein Mustertest ist besonders nützlich, wenn eine unsichere Maschinenkonfiguration bestätigt oder eine kompatible neue Düse bewertet werden soll, bevor eine Stapelbestellung aufgegeben wird.

Reinigen Sie den Düsenhalter, inspizieren Sie das Vakuumsystem, überprüfen Sie die Zuführungsposition, bestätigen Sie die Aufnahmhöhe und -zeitsteuerung, führen Sie die Maschinenerkennung durch und führen Sie einen kontrollierten Erststücktest durch, bevor Sie zur normalen Produktion zurückkehren.

Bitte geben Sie Modell 115ASN, Teilenummer N610119450AA, Maschinen- und Kopfdaten, Qualitätsoption, erforderliche Menge, Zielland, erwarteten Lieferplan und klare Fotografien an, wenn die Kompatibilität unsicher ist.

Kontaktieren Sie uns für den aktuellen Lagerbestand, die Bestätigung der Qualitätsoption, Produktfotografien, Inspektionsinformationen, Liefervereinbarungen und ein kommerzielles Angebot für die SMT-Bestückungsdüse 115ASN N610119450AA.

Für eine schnellere Bearbeitung fügen Sie Ihrer Anfrage folgende Informationen bei:

• Produktmodell: 115ASN.
• Teilenummer: N610119450AA.
• Maschinenmodell.
• Bestückungskopftyp.
• Anforderung Original Neu oder Kompatibel Neu.
• Erforderliche Menge.
• Lieferziel.
• Erforderliches Ankunftsdatum.
• Fotografien der vorhandenen Düse.

Wir unterstützen Musterbewertungen, dringende Maschinenreparaturanforderungen, Einkäufe für geplante Wartungsarbeiten, langfristige Ersatzteilversorgung und kombinierte SMT-Teilebestellungen für internationale Elektronikhersteller.

Senden Sie Ihre detaillierte Anfrage, um eine passende Produktempfehlung und ein wettbewerbsfähiges Angebot zu erhalten.

Panasonic ist eine Marke des jeweiligen Eigentümers. Der Markenname, die Maschinenserie, das Modell und die Teilenummer werden nur zur Produktidentifikation und Kompatibilitätsreferenz verwendet.

Kompatibel neue Produkte sind unabhängig hergestellte Ersatzteile. Sie werden nicht als echte Originalprodukte dargestellt. Käufer, die eine Original-Neu-Lieferung benötigen, sollten vor der Bestellung die Verpackung, Identifikation, Dokumentation und Rückverfolgbarkeit bestätigen.
