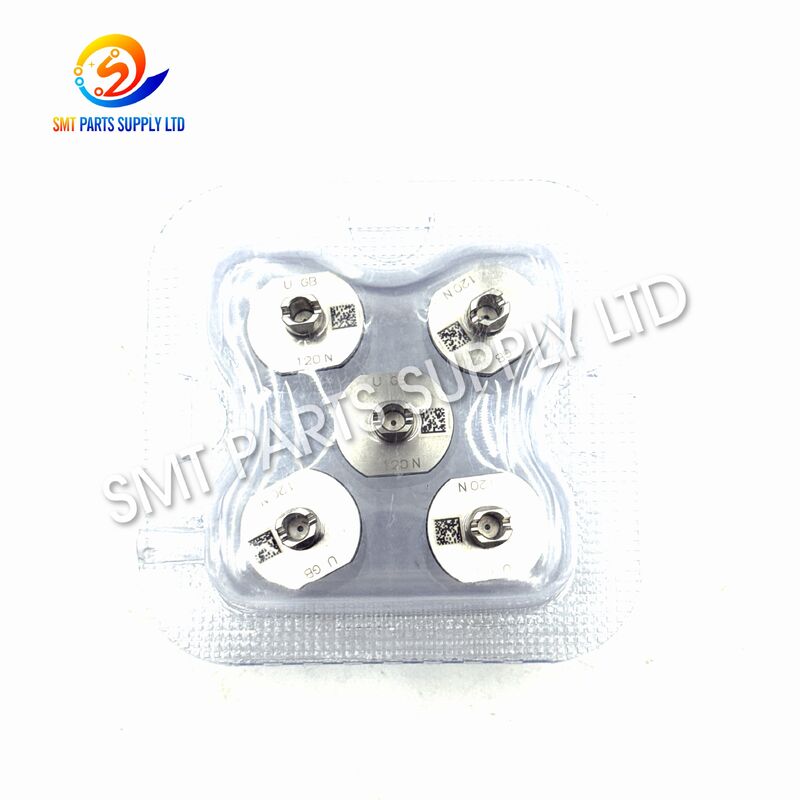

Panasonic 120N N610099374AA SMT-Düse für CM NPM-Maschinen

Panasonic 120N N610099374AA SMT Düse für CM-NPM-Maschinen

Die Panasonic 120N N610099374AA SMT-Düse ist ein für automatisierte Oberflächenmontageanlagen entwickeltes Präzisions-Pick-up-Bauteil, das auf einem kompatiblen Platzierungskopf montiert wird.die Düse schafft eine kontrollierte Vakuum-Schnittstelle zwischen der Maschine und der elektronischen KomponenteEs unterstützt die schnelle Aufnahme von Komponenten, die sichere Übertragung, die visuelle Inspektion, die Positionierung und die genaue Platzierung auf dem Leiterplatten.

Die 120N-Düse ist üblicherweise mit kompatiblen CM- und NPM-Pick-and-Place-Maschinenkonfigurationen verbunden.Die kompakte Aufnahmegestaltung macht sie für Produktionsumgebungen geeignet, in denen die, genaue Düsenzentrierung und wiederholbare Vakuumleistung sind unerlässlich.

Bei der SMT-Produktion mit hoher Geschwindigkeit kann selbst eine geringe Menge an Verschleiß, Verunreinigung, Verformung oder Vakuumleckage die Aufnahmefehler und Platzierungsfehler erhöhen.Der Ersatz einer abgenutzten Düse durch eine richtig abgestimmte 120N-Düse hilft, den stabilen Betrieb der Maschine wiederherzustellen und gleichzeitig unnötige Leitungsunterbrechungen zu reduzieren.

Diese Düse eignet sich für Elektronikfabriken, SMT-Wartungsbetriebe, Produktionstechnikabteilungen, Ersatzteildistributeure und Maschinendienstleister.Die Kunden werden aufgefordert, das Maschinenmodell anzugeben., Position des Kopfes, aktueller Düsencode, Bauteildimensionen und Düsenfotos vor der Bestellung.

Identifizierung des Produkts

Ursache: Warum SMT-Düsenprobleme auftreten

Die Aufnahmespritze ist eines der am häufigsten betriebenen mechanischen Teile in einer Aufnahmemaschine.Erzeugt Vakuumsaugung, hebt die Komponenten, geht durch das Bildverarbeitungssystem und legt sie auf die Leiterplatte.

Da dieser Zyklus in einer Produktionsschicht tausende Male wiederholt werden kann, wird die Düse allmählich kontaminiert und mechanisch abgenutzt.

1Fluss, Staub und Klebstoffverschmutzung

Bei der Herstellung können feine Partikel, Flussrückstände, Bandstaub, Verpackungsabfälle und Klebstoffkontamination freigesetzt werden.

Ein teilweise blockierter Luftkanal kann immer noch einen Saug erzeugen, aber der Vakuumpegel kann instabil werden, was häufig zu intermittierenden Absaugproblemen führt, die schwer zu diagnostizieren sind.

2. Mechanischer Verschleiß an der Abholoberfläche

Die Spitze der Düse kann nach langem Kontakt mit Komponenten oder Zuführoberflächen allmählich abgenutzt werden.

Dies kann zur Rotation der Bauteile, zu einer instabilen Zentrierung oder zu Verlusten bei Hochgeschwindigkeitsbewegung führen.

3Falsche Auswahl der Düse

Eine zu große Düse kann in Kontakt mit benachbarten Bauteilen, Klebebandtaschen oder umgebenden Oberflächen treten.

Selbst wenn die Maschine das Bauteil aufheben kann, kann eine falsche Düse die Platzierungsstabilität verringern und die Abstoßungsrate erhöhen.

4. Vakuumleckage

Ein Leck kann an der Düsenspitze, dem Düsenkörper, dem inneren Luftdurchgang, der Montageseite oder der Schnittstelle des Platzierungskopfes auftreten.

Eine undichte Düse erfordert, dass die Maschine mit einem höheren Vakuumbedarf kompensiert und kann bei schneller Beschleunigung immer noch versagen.

5- Verformung der Düse oder Schädigung durch Aufprall

Eine unsachgemäße Montage, eine Kollision mit einem Fütter, eine falsche Maschinenhöhe, ein versehentliches Fallen oder der Kontakt mit einem angehobenen Bauteil können die Düse verzerren.

Eine kleine Verformung ist bei einer schnellen Überprüfung möglicherweise nicht sichtbar, kann jedoch die Zentrierung und die Platzierung der Düse beeinträchtigen.

6Schlechte Wartungsverfahren

Unpassende Reinigungswerkzeuge, scharfe Metallnadeln, übermäßige Gewalt oder aggressive Chemikalien können den inneren Durchgang oder die Aufnahmegrundfläche beschädigen.

Die Reinigung sollte die Kontamination beseitigen, ohne die Präzisionsdüsen zu vergrößern, zu kratzen oder zu deformieren.

Gemeinsame Produktionssymptome

Lösung: Wie die 120N-Düse eine stabile Produktion unterstützt

Die SMT-Düse 120N N610099374AA bietet eine gesteuerte Aufnahmeoberfläche für kompatible CM- und NPM-Platzierungssysteme.Es hilft, den gesamten Komponentenbehandlungsprozess zu stabilisieren.

Zuverlässiges Vakuum-Pickup

Der innere Vakuumweg leitet die Saugkraft vom Platzierungskopf auf die Düsenspitze.Eine saubere und richtig angebrachte Düse trägt dazu bei, den Druckunterschied zu schaffen, der erforderlich ist, um das Bauteil aus der Füttertasche zu heben.

Durch eine stabile Saugtechnik werden zufällige Aufnahmefehler und Bauteilverluste während der Bewegung der Maschine reduziert.

Kontrollierte Komponentenposition

Die Düsenspitze dient als physischer Kontaktpunkt zwischen dem Platzierkopf und dem Bauteil.

Dies unterstützt eine einheitlichere Sichtprüfung und Positionskorrektur.

Wiederholbare Hochgeschwindigkeitsübertragung

Während der Produktion muss die Düse das Bauteil festhalten, während der Platzierungskopf beschleunigt, sich dreht, sich durch die Inspektion bewegt und sich dem Platzierungsort nähert.

Eine ordnungsgemäß funktionierende 120N-Düse hilft, die Komponentenstabilität während dieser Bewegungen zu erhalten.

Reduzierte ungeplante Ausfallzeiten

Eine abgenutzte Düse kann zu intermittierenden Fehlern führen, die wiederholtes Eingreifen des Bedieners erfordern.

Durch die richtige Aufbewahrung von Ersatzdüsen in der Nähe der Produktionslinie kann das Wartungspersonal auch schnell reagieren.

Vereinfachte Wartungsführung

Die Verwendung eines klaren Düsenmodells und eines Teilnummern-Identifikationssystems hilft Wartungsteams, Ersatzteile zu organisieren, Ersatzzyklen festzulegen und unvereinbare Düsenarten zu vermeiden.

Das Modell 120N und die Teilnummer N610099374AA sind in der internen Ersatzteilliste des Kunden anzugeben.

Hauptvorteile des Produktes

Spezifikationen

Wichtige Mitteilung zur Spezifikation

Der genaue Bauteilbereich, die Geometrie der Düsenspitze, der anwendbare Platzierungskopf und die Maschinenkonfiguration können je nach Ausrüstungserzeugung und Produktionskonfiguration variieren.

Der Käufer sollte die Düse nicht nur nach ihrem Aussehen auswählen.

Anwendung

Die 120N-Düse wird in automatisierten Oberflächenbauleitungen eingesetzt, bei denen eine kontrollierte Aufnahme und Platzierung elektronischer Komponenten erforderlich ist.

Verbraucherelektronik

Es kann Produktionslinien unterstützen, die Kontrollplatten, Haushaltselektronik, Displays, intelligente Geräte, Ladegeräte, Adapter und andere elektronische Baugruppen herstellen.

Elektronik für die Automobilindustrie

Automobilsteuerungsmodule, Beleuchtungssysteme, Sensorplatten, Kommunikationssysteme und Strommanagementanlagen erfordern stabile und nachvollziehbare SMT-Prozesse.

Eine korrekt ausgewählte Düse trägt bei, dass die Komponenten während der Produktion in großen Mengen zuverlässig übertragen werden.

Industrielle Steuerungsgeräte

Industrielle Steuerungen, Automatisierungsmodule, Stromversorgungen, Antriebe, Instrumente und Überwachungsgeräte verwenden häufig dicht besiedelte PCBs.

Eine stabile Düsenleistung trägt dazu bei, die Konsistenz der Platzierung in kontinuierlichen Produktionsplänen zu erhalten.

Kommunikationsgeräte

Netzwerkgeräte, drahtlose Module, Kommunikationsplatten, Basisstationselektronik und Datenverarbeitungsausrüstung können kleine und eng voneinander entfernte Komponenten verwenden.

Eine genaue Auswahl der Düsen ist wichtig, um die Platzierungsqualität zu erhalten.

Medizinische Elektronik

Medizinische Überwachungsgeräte, Diagnosegeräte, tragbare elektronische Instrumente und Steuerungen erfordern sorgfältig geführte Produktionsprozesse.

Die Reinheit der Düsen und der vorbeugende Austausch sind in kontrollierten Produktionsumgebungen besonders wichtig.

LED- und Lichtprodukte

Die Düse kann in kompatiblen SMT-Linien verwendet werden, die LED-Treiber, Beleuchtungssteuerungen, Anzeigemodule und zugehörige elektronische Baugruppen produzieren.

Elektrotechnikherstellung

EMS-Fabriken verarbeiten häufig mehrere Produkte auf derselben Produktionslinie.Ein vollständiges Düseninventar hilft, die Umschaltverzögerungen zu reduzieren und verschiedene Komponentenpakete zu unterstützen.

Anwendungstabelle

Wie es funktioniert

Die 120N-Düse arbeitet als Teil des kompletten Platzierungssystems der Maschine.Komponentenpaket, und Produktionsprogramm.

Schritt 1: Automatische Auswahl der Düse

Das Maschinenprogramm weist einem Bauteiltyp eine geeignete Düse zu. Der Platzierkopf sammelt die Düse von der Düsenstation oder verwendet eine bereits auf dem Kopf installierte Düse.

Die Düse muss fest passen und sich korrekt an der Kopfoberfläche ausrichten.

Schritt 2: Bewegung zum Fütter

Die Maschine bewegt den Platzierungskopf über die programmierte Fütterposition und stellt das Bauteil in eine Tray-Tape-Tasche, einen Schlauch oder ein anderes Fütterungssystem.

Eine genaue Positionierung des Fütterers ist für eine erfolgreiche Abholung unerlässlich.

Schritt 3: Abstieg der Düse

Die Düse steigt nach der programmierten Aufnahmemenge in Richtung des Bauteils ab.

Eine falsche Aufnahmehöhe kann zu einem unzureichenden Kontakt, zu Beschädigungen der Bauteile, zu einem Einschlag auf die Düse oder zu einem Kontakt mit der Füttertasche führen.

Schritt 4: Vakuumaktivierung

Der Druckdifferenz hält das Bauteil an der Düsenspitze fest.

Die Qualität dieser Vakuumdichtung hängt von der Sauberkeit der Düse, dem Zustand der Aufnahmefläche, der Komponentenoberfläche und der Düsengröße ab.

Schritt 5: Aufheben des Bauteils

Die Maschine kann den Vakuumzustand überprüfen, um zu bestätigen, dass die Komponente erfolgreich abgeholt wurde.

Liegt der Vakuumwert außerhalb des zulässigen Bereichs, kann die Maschine erneut versuchen, das Abholsystem aufzunehmen oder einen Alarm auslösen.

Schritt 6: Sichtprüfung

Die Kamera überprüft die Position, den Winkel, die Kontur oder die Bezugseigenschaften.

Das Steuerungssystem berechnet jede erforderliche X-Achse, Y-Achse oder Rotationskorrektur.

Schritt 7: Hochgeschwindigkeitsübertragung

Der Platzierungskopf bewegt sich von der Abholposition zum Platzierungsplatz der Leiterplatte. Während dieser Bewegung muss die Düse die Komponente trotz Beschleunigung und Rotation fest halten.

Eine instabile Düse kann es dem Bauteil ermöglichen, sich zu bewegen, zu drehen oder zu fallen.

Schritt 8: Genaue Platzierung

Die Düse fällt auf die programmierte Platzierungshöhe und positioniert die Komponente auf die Lötpaste.

Die Platzierungskraft und -höhe müssen für das Bauteil- und PCB-Verfahren geeignet sein.

Schritt 9: Vakuumfreisetzung

Die Maschine entlässt das Vakuum oder übt je nach Ausrüstungskonstruktion einen kontrollierten positiven Druck aus.

Schritt 10: Wiederholung des Produktionszyklus

Die Düse kehrt zurück, um die nächste Komponente abzuholen.

Wie sich der Zustand der Düse auf den Platzierungszyklus auswirkt

Wie man die richtige 120N-Düse auswählt

Die Auswahl der Düsen sollte auf bestätigten technischen Informationen und nicht allein auf dem Erscheinungsbild des Produkts beruhen.

1Bestätigen Sie das Maschinenmodell.

Das komplette Maschinenmodell wird aufgezeichnet. Ähnliche Maschinenfamilien können unterschiedliche Platzierungsköpfe oder Düsenstandards verwenden.

Typische Referenzen können CM202, CM212, CM402, CM602 und ausgewählte NPM-Ausrüstungen sein, jedoch muss die spezifische Kopfkonfiguration noch überprüft werden.

2- Bestätigen Sie die Position.

Eine Maschine kann verschiedene Köpfe unterstützen und jeder Kopf kann eine andere Düsenoberfläche benötigen.

Das gleiche Maschinenmodell garantiert nicht immer dieselben Düsenanforderungen.

3Überprüfen Sie die Markierung der vorhandenen Düsen

Überprüfen Sie die Stromdüse auf die Modellmarkierung 120N und alle sichtbaren Bauteilnummern.

Ein klares Foto der vorhandenen Düse ist eine der wirksamsten Methoden, um Bestellfehler zu reduzieren.

4Überprüfen Sie die Teilnummer.

N610099374AA wird üblicherweise als primäre Kennzeichnung für die 120N-Düse verwendet.

KXFX03DJA01 kann in einigen Lieferunterlagen als verwandte oder Querverweisnummer erscheinen.

5. Das Komponenten-Paket abgleichen

Die Aufnahmefläche der Düse muss dem Bauteilkörper entsprechen.

• Länge und Breite der Komponente
• Komponentenhöhe
• Flachheit der Oberfläche
• Verpackungsmaterial
• Position des Schwerpunkts
• Verfügbarer Abholbereich
• Gewicht
• Schwachheit
• Abstand zur Nähe des Bauteils

6Überprüfung der Produktionsgeschwindigkeit

Bei hoher Geschwindigkeit entstehen größere Beschleunigungskräfte. Die Düse muss während der Aufnahme, Drehung, Inspektion und Übertragung ausreichend festhalten.

7. Bewertung der Komponentenoberfläche

Glatte, poröse, ungleichmäßige, gebogene, eingebettete oder strukturierte Bauteiloberflächen können unterschiedliche Düsenstrukturen erfordern.

Bestätigen Sie, dass das Modell 120N für den tatsächlichen Kontaktbereich geeignet ist.

8. Wählen Sie die erforderliche Versorgungsbedingung aus

Abhängig von der Verfügbarkeit können Kunden verschiedene Liefermöglichkeiten anfordern.

Beschreiben Sie eine kompatible Düse niemals als Originalprodukt, es sei denn, die Lieferquelle und die Verpackung wurden überprüft.

9- Bestellen Sie eine Versuchsmenge.

Für ungewohnte Anwendungen sollten Sie mit einer kleinen Testbestellung beginnen und die Düse unter normalen Produktionsbedingungen testen, bevor Sie eine große Menge kaufen.

10. Erstellen Sie eine Ersatzinventar

Sobald die Kompatibilität bestätigt wurde, sollte eine angemessene Anzahl von Ersatzdüsen gemäß Maschinenzahl, Betriebsstunden, Produktionsvolumen und Wartungsgeschichte beibehalten werden.

Checkliste zur Auswahl der Düsen

Installationsempfehlungen

Vor der Installation

• Stoppen der Maschine nach den Sicherheitsvorschriften.
• Bestätigen Sie das Modell der Düse und die Teilnummer.
• Überprüfen Sie die Düse auf Verformungen, Verunreinigungen oder Versandschäden.
• Überprüfen Sie, ob der Montagebereich sauber ist.
• Vergleichen Sie die neue Düse mit der entfernten Düse.
• Installieren Sie die Düse nicht, wenn die Schnittstellenform anders ist.

Während der Installation

• Handhabung der Düse mit sauberen Werkzeugen.
• Vermeiden Sie die Berührung der Präzisions-Aufnahmefläche.
• Installieren Sie die Düse in der richtigen Ausrichtung.
• Verwenden Sie keine übermäßige Gewalt.
• Bestätigen Sie, dass die Düse fest angebracht ist.
• Überprüfen Sie gegebenenfalls den reibungslosen Auswechsel von Düsen.

Nach der Installation

• Das Prüf- oder Kalibrierverfahren für die Düse der Maschine durchführen.
• Prüfleistung im Vakuum.
• Führen Sie mehrere Aufnahmezyklen mit geringer Geschwindigkeit durch.
• Überprüfen Sie die Zentrierung der Komponenten.
• Bestätigen Sie die Sichterkennung.
• Überprüfen Sie die Ergebnisse der Platzierung, bevor Sie zur vollen Produktionsgeschwindigkeit zurückkehren.

Wartung und Reinigung

Eine ordnungsgemäße Wartung verlängert die Lebensdauer der Düse und trägt dazu bei, eine gleichbleibende Produktion zu gewährleisten.

Tägliche Inspektion

Überprüfen Sie die Aufnahmefläche auf Kontamination, Kratzer, Verformungen und befestigte Partikel.

Überprüfen Sie, ob die Düse während der Produktion ungewöhnliche Aufnahmefehler verursacht.

Regelmäßige Reinigung

Verwenden Sie zugelassene Düsenreinigungsgeräte, gefilterte Luft, geeignete Bürsten oder Reinigungsmaterialien, die nach dem Wartungsverfahren empfohlen werden.

Vermeiden Sie scharfe Metallgegenstände, die die Vakuumöffnung zerkratzen oder vergrößern könnten.

Inspektion der Vakuumläufe

Wenn die Vakuumleistung nach der Oberflächenreinigung nach wie vor schwach ist, überprüfen Sie den inneren Kanal.

Dimensionelle Prüfung

Vergleichen Sie häufig verwendete Düsen mit einer bestätigten Referenzdüse und ersetzen Sie Geräte, die sichtbaren Verschleiß, Verformungen oder inkonsistente Aufnahmegewinnung aufweisen.

Aufbewahrung

Halten Sie saubere Düsen in beschrifteten Schutzkisten auf und trennen Sie die verschiedenen Modelle, um eine falsche Montage zu vermeiden.

Vermeiden Sie, dass Düsen Staub, Feuchtigkeit, Aufprall oder lose Lagerung mit Metallwerkzeugen ausgesetzt werden.

Empfohlene Wartungspläne

Qualitätskontrolle

Eine geeignete SMT-Düse sollte vor dem Versand und vor der Produktion erneut überprüft werden.

Empfohlene Kontrollstellen

Der Käufer, der die Inspektion erhält

1. Vergleichen Sie die Packungsmenge mit der Bestellung.
2. Bestätigen Sie die Markierung des Modells 120N.
3. Überprüfen Sie die Teilnummer N610099374AA.
4. Prüfen Sie die Düse unter geeigneter Beleuchtung.
5. Vergleichen Sie sie mit der bestehenden genehmigten Probe.
6. Führen Sie einen kontrollierten Maschinenversuch durch.
7. Das Installations- und Leistungsergebnis wird aufgezeichnet.

Anleitung zur Fehlerbehebung

Verpackungs- und Bestellinformationen

Die Düse sollte so verpackt sein, dass ihre Aufnahmespitze und Montageoberfläche während des Transports geschützt sind.

Empfohlene Verpackung

• Einzelne Schutzbeutel oder Behälter
• Inneren Aufprallschutz
• Klare Produktkennzeichnung
• Muster und Menge
• Außenkarton, geeignet für den internationalen Transport
• Lostrennung bei Bestellung mehrerer Düsenmodelle

Informationen, die für ein Angebot erforderlich sind

Warum die richtige SMT-Düse hergestellt werden sollte

Die Wahl der richtigen Düse ist nicht nur eine Entscheidung über den Kauf von Ersatzteilen, sondern wirkt sich auch direkt auf die Stabilität des Pickups, die Effizienz der Maschine, die Arbeitsbelastung des Bedieners, die Produktionskontinuität und die Platzierungsqualität aus.

Eine kostengünstige, aber falsch abgestimmte Düse kann wiederholte Abholstörungen, Maschinenalarme, Komponentenbeschädigungen oder Produktionsverzögerungen verursachen.Die Kosten für diese Unterbrechungen können viel höher sein als der Wert der Düse selbst.

Aus diesem Grund sollte die professionelle Kompatibilitätsbestätigung das Düsenmodell, die Teilenummer, das Maschinenmodell, den Platzierungskopf, die Bauteilgröße und bestehende Düsenfotos enthalten.

Häufig gestellte Fragen

1Was ist die Hauptfunktion der Panasonic 120N N610099374AA Düse?

Die 120N-Düse schafft eine kontrollierte Vakuumverbindung zwischen dem Platzierungskopf und einer elektronischen Komponente.und setzt es genau an der programmierten PCB Platzierung Position.

2Welche Maschinen können die 120N-Düse verwenden?

Die 120N-Düse wird üblicherweise für kompatiblen CM- und NPM-Maschinenfamilien verwendet, einschließlich CM202, CM212, CM402, CM602 und ausgewählter NPM-Konfigurationen.Vor der Bestellung ist die genaue Platzierung von Kopf und Düse zu bestätigen..

3Sind N610099374AA und KXFX03DJA01 die gleiche Teilnummer?

N610099374AA wird üblicherweise als Hauptkennzeichnung für die 120N-Düse verwendet.Da die Gerätegenerationen und die Kopfkonfigurationen unterschiedlich sein können, sollten die Kunden zur Bestätigung Fotos und Maschinendetails zur Verfügung stellen.

4Wie kann ich bestätigen, ob diese Düse zu meiner Maschine passt?

Bitte geben Sie das vollständige Maschinenmodell, den Typ des Platzierungskopfes, die Markierung der vorhandenen Düse, die aktuelle Bauteilnummer, das Bauteilpaket, die erforderliche Menge an,und klare Fotos der Düse aus verschiedenen WinkelnDiese Details ermöglichen es dem Anbieter, die Schnittstelle und die Anwendung zu vergleichen.

5. Wann sollte eine SMT-Düse ausgetauscht werden?

Die Düse ist zu ersetzen, wenn durch Reinigung die Stabilität des Aufnahmegeräts nicht wiederhergestellt werden kann, wenn die Aufnahmegerätsoberfläche abgenutzt ist, wenn der Körper deformiert ist, wenn ein Vakuumleckage festgestellt wird oder wenn die Komponente wiederholt gedreht wird.Abfall, Erkennungsfehler und fehlende Pickups werden auf die Düse zurückgeführt.

Kontakt mit uns

Suchen Sie eine zuverlässige SMT-Düse 120N N610099374AA für Ihre CM- oder NPM-Produktionsausrüstung?

Schicken Sie uns Ihr Maschinenmodell, Informationen über die Platzierung, den aktuellen Düsencode, die Komponentenmaße, die benötigte Menge und Produktfotos.Bestätigen Sie den am besten geeigneten Artikel, und ein Angebot vorzubereiten.

Wir unterstützen Versuchsaufträge, Produktion Ersatzteil Anforderungen, Wartungsprojekte und regelmäßige Einkaufspläne für globale Elektronikhersteller und SMT-Dienstleistungsunternehmen.

Kontaktieren Sie uns noch heute, um die Kompatibilität, Verfügbarkeit, Lieferzeiten, Verpackungsdetails und das Angebot zu überprüfen.

Vereinbarkeit und Markenmitteilung

Der Name des Herstellers der Ausrüstung und die Referenzen zum Maschinenmodell dienen ausschließlich zur Beschreibung der Produktkennzeichnung und der beabsichtigten Kompatibilität.Die Kompatibilität sollte anhand der Maschinenkonfiguration des Kunden bestätigt werden., installierter Platzierungskopf, vorhandene Düsenprobe und Produktionsanforderungen.
