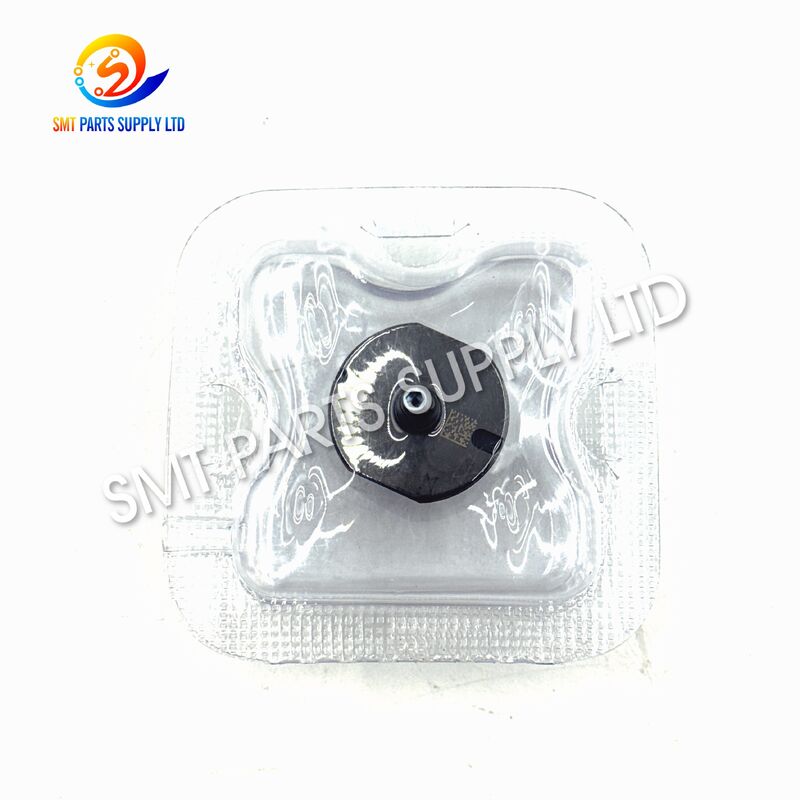

Panasonic 1001N N610098969AA 1,3×0,9 mm SMT-Düse für NPM-Maschinen

Die Panasonic 1001N N610098969AA ist eine präzise SMT-Platzierdüse, die für das Vakuumaufnehmen, Übertragen, Erkennen und Platzieren kleiner elektronischer Bauteile entwickelt wurde. Ihre Nenn-Spitzengeometrie von 1,3 x 0,9 mm bietet eine kontrollierte Kontaktfläche für Chipwiderstände, Keramikkondensatoren, Miniaturdioden, Transistoren und andere leichte Surface-Mount-Gehäuse.

Die Düse wird üblicherweise mit kompatiblen NPM-Platzierern und passenden Platzierkopfkonfigurationen verwendet. Während der Hochgeschwindigkeitsproduktion verbindet sie den Vakuumkreislauf der Maschine mit der Bauteiloberfläche, wodurch der Kopf Bauteile von Bandzuführungen aufnehmen, sie durch den Bilderkennungsprozess transferieren und präzise auf Leiterplatten platzieren kann.

Eine korrekt ausgewählte und ordnungsgemäß gewartete 1001N-Düse kann dazu beitragen, Aufnahmewiederholungen, Bauteilabbrüche, Vakuumalarme, Positionsabweichungen und unnötige Produktionsunterbrechungen zu reduzieren. Vor der Bestellung sollten Käufer das Maschinenmodell, den Platzierkopftyp, die vorhandene Düsenidentifikation, die Teilenummer, die Bauteilabmessungen und die benötigte Menge bestätigen.

Kleine elektronische Bauteile erfordern eine präzise Vakuumsteuerung, genaue Aufnahme-Koordinaten, eine stabile Zuführungspositionierung und eine Düse mit geeigneten Abmessungen. Wenn ein Teil dieses Systems instabil wird, können die Produktionsqualität und die Maschineneffizienz sinken.

Der ständige Kontakt mit Bauteilen und Zuführungstaschen kann die Düsenspitze allmählich abnutzen. Eine beschädigte oder unebene Spitze kann die Abdichtung zwischen Düse und Bauteiloberfläche verringern.

Typische Symptome sind:

• Bauteile fallen während des Transports ab.
• Häufige Aufnahmewiederholungen.
• Instabile Bauteildrehung.
• Inkonsistente Vakuumwerte.
• Erhöhte Platzierungsabweichungen.
• Schlechte Erkennungsergebnisse.

Staub, Lotpastenreste, Klebstoffpartikel, Flussmitteldämpfe und Bauteilreste können in den Düsenluftkanal gelangen. Selbst eine teilweise Blockierung kann die Vakuumleistung verringern.

Eine blockierte Düse kann einige Bauteile erfolgreich aufnehmen, aber bei Hochgeschwindigkeitsproduktion intermittierend ausfallen. Diese Art von instabilem Fehler ist ohne regelmäßige Inspektion schwer zu identifizieren.

Die ausgewählte Düse muss mit den Abmessungen, der Masse, der Form, der Aufnahmeoberfläche und der Gehäusestruktur des Bauteils übereinstimmen.

Eine zu kleine Düse bietet möglicherweise keine ausreichende Saugkraft. Eine zu große Düse kann benachbarte Bauteile, Trägerband, Zuführungstaschen oder unregelmäßige Bereiche des Gehäuses berühren.

Luftleckagen können an der Düsenspitze, am Düsenkörper, am Halter, an der Welle, an der Dichtung, am Schlauch, am Filter oder am Vakuumventil auftreten. Leckagen verringern die effektive Haltekraft und können zu Bauteilbewegungen während der Beschleunigung oder Drehung führen.

Wenn die Düse zu tief abfährt, kann sie das Bauteil oder die Zuführungstasche berühren. Wenn die Aufnahmhöhe zu hoch ist, kann die Düse keine vollständige Vakuumdichtung erzeugen.

Eine falsche Aufnahmhöhe kann verursachen:

• Beschädigung von Bauteilen.
• Kontakt mit dem Zuführungsband.
• Verformung der Düsenspitze.
• Unvollständige Aufnahme.
• Kippen des Bauteils.
• Höhere Ausschussraten.

Die Maschine muss die installierte Düse korrekt identifizieren. Verschmutzung, Beschädigung oder eine inkompatible Düsenversion können Erkennungsalarme oder falsche Einrichtungsdaten verursachen.

Maschinen derselben Serie können unterschiedliche Platzierköpfe, Halter, Wellenschnittstellen und Erkennungssysteme verwenden. Eine ähnlich aussehende Düse sollte nicht ohne Bestätigung der Kompatibilität installiert werden.

Die 1001N-Düse bietet einen fokussierten Vakuumkontaktpunkt für kleine und leichte Bauteile. Bei korrekter Abstimmung mit dem Bauteil und dem Platzierkopf hilft sie, eine stabile Aufnahme und eine genaue Bauteilkontrolle während des gesamten Platzierzyklus aufrechtzuerhalten.

Die Nenn-Spitzenspezifikation von 1,3 x 0,9 mm ist so konzipiert, dass sie einen geeigneten Aufnahmebereich für kleine passive und diskrete elektronische Bauteile bietet.

Ein geeigneter Kontaktbereich hilft zu verhindern:

• Übermäßiger Kontakt mit Zuführungstaschen.
• Unzureichende Vakuumdichtung.
• Beschädigung der Bauteiloberfläche.
• Instabile Bauteildrehung.
• Störung benachbarter Strukturen.

Der interne Luftkanal überträgt die Saugkraft vom Platzierkopf auf die Bauteiloberfläche. Eine saubere und korrekt installierte Düse hilft, einen stabilen Vakuumdruck während der Aufnahme, des Anhebens, der Erkennung und des Transports aufrechtzuerhalten.

Nach der Aufnahme inspiziert das Maschinensichtsystem die Position und den Winkel des Bauteils. Eine konsistente Düsengeometrie hilft dem Bauteil, stabil zu bleiben, während die Maschine Korrekturwerte berechnet.

Während der Hochgeschwindigkeitsbewegung ist das Bauteil Beschleunigungs-, Verzögerungs- und Rotationskräften ausgesetzt. Stabile Saugkraft hilft, Bewegungen, Abfallen oder Kippen vor der Platzierung zu verhindern.

Die Düse senkt das Bauteil an die programmierte Leiterplattenposition. Eine genaue Düsenhöhe und -ausrichtung unterstützen eine wiederholbare Platzierung bei gleichzeitiger Reduzierung der unnötigen Kontaktkraft.

Eine klare Düsenidentifikation ermöglicht es den Bedienern, Einrichtungsverfahren, Wartungspläne und Ersatzteilbestände zu organisieren. Eine ordnungsgemäße Düsenverwaltung reduziert das Risiko, bei Produktionswechseln das falsche Modell zu installieren.

Die aufgeführten Abmessungen, der Bauteilbereich und die Gewichtskapazität sind Referenzwerte. Die tatsächliche Leistung hängt vom Maschinenmodell, dem Platzierkopf, dem Zustand des Halters, der Zuführungsgenauigkeit, der Bauteiloberfläche, den Vakuum-Einstellungen, der Aufnahmhöhe, der Produktionsgeschwindigkeit und der Softwarekonfiguration ab.

Die 1001N hat die kleinste allgemeine Aufnahmegeometrie in diesem Vergleich. Sie wird hauptsächlich für kompakte, leichte Bauteile verwendet, die einen fokussierten Saugbereich benötigen.

Die 1002N bietet eine größere Kontaktfläche für mittelgroße Chips und ausgewählte polarisierte Bauteile. Die 1003N ist für größere Gehäuse bestimmt, einschließlich integrierter Schaltkreise und Elektrolytkondensatoren.

Die 1004N und 1005N bieten deutlich größere Kontaktflächen für schwerere oder größere Gehäuse. Die 1006N wird für die Kalibrierung verwendet und sollte nicht als Standard-Produktionsdüse ausgewählt werden.

Obwohl die 1001 und 1001N ähnliche Aufnahmeabmessungen haben können, sollten sie nicht als automatisch austauschbar betrachtet werden. Die Erkennungsmethode, die Platzierkopfschnittstelle, der Düsenhalter und die Maschinenkonfiguration müssen vor der Installation überprüft werden.

Die 1001N-Düse kann in SMT-Linien eingesetzt werden, die Smartphones, Ladegeräte, Audiogeräte, Wearables, Smart-Home-Geräte, Display-Controller und kompakte elektronische Module herstellen.

Typische Bauteile umfassen:

• Chipwiderstände.
• Keramikkondensatoren.
• Kleine Dioden.
• Miniaturtransistoren.
• Schutzbauteile.
• Signalverarbeitungsbauteile.

Automobil-Steuerplatinen enthalten oft große Mengen kleiner passiver Bauteile. Die Düse kann Montageprozesse unterstützen für:

• Sensormodule.
• Beleuchtungssteuerplatinen.
• Armaturenbrettelektronik.
• Kommunikationseinheiten.
• Steuermodule.
• Energiemanagementplatinen.

Die Düse kann bei der Herstellung von eingesetzt werden:

• Programmierbare Steuerungen.
• Motorsteuerplatinen.
• Automatisierungsmodule.
• Messinstrumente.
• Industrielle Kommunikationsausrüstung.
• Netzteilsteuerungen.

Geeignete Produktionsanwendungen können umfassen:

• Netzwerkmodule.
• Router-Steuerplatinen.
• Basisstations-Elektronik.
• Funkkommunikationsmodule.
• Signalverarbeitungsplatinen.
• Datenübertragungsgeräte.

Die Düse kann kleine Widerstände, Kondensatoren, Schutzvorrichtungen und Steuerbauteile handhaben, die auf folgenden Produkten verwendet werden:

• LED-Treiberplatinen.
• Beleuchtungssteuerungsmodule.
• Display-Beleuchtungsprodukte.
• Intelligente Beleuchtungssysteme.
• Stromwandlerplatinen.

Wenn die Maschinen- und Bauteilkonfiguration geeignet ist, kann die Düse für kompakte elektronische Baugruppen in medizinischen Überwachungsgeräten, Laborgeräten, Prüfinstrumenten und Steuermodulen verwendet werden.

Die 1001N eignet sich auch für:

• Wartung von Platzierern.
• Notfall-Ersatzteilbestand.
• Düsenaustauschprojekte.
• Vorbeugende Wartungsprogramme.
• Renovierung von Produktionslinien.
• Service von Maschinenköpfen.

Der Bediener installiert die 1001N in den richtigen Platzierhalter. Der Halter, die Welle und die Montage-Schnittstelle sollten sauber und unbeschädigt sein.

Die Maschine erkennt die installierte Düse gemäß ihrer programmierten Identifikationsmethode. Die Düseninformation muss mit der aktiven Produktionskonfiguration übereinstimmen.

Der Platzierkopf bewegt sich über die programmierte Zuführungstasche. Eine genaue Zuführungspositionierung stellt sicher, dass die Düse mit dem Aufnahmezentrum des Bauteils ausgerichtet ist.

Die Düse senkt sich auf die programmierte Aufnahmhöhe ab. Die Bewegung muss kontrolliert erfolgen, um übermäßige Kraft oder Kontakt mit der Bandtasche zu vermeiden.

Das Vakuumsystem erzeugt einen Unterdruck durch die Düse. Wenn die Spitze die Bauteiloberfläche berührt, hält die Saugkraft das Bauteil an der Düse fest.

Der Kopf hebt das Bauteil vom Trägerband, der Schale, dem Schlauch oder der Zuführung ab. Ein stabiler Vakuumdruck muss während des Anhebens aufrechterhalten werden.

Die Maschinenkamera inspiziert die Position und Drehung des Bauteils. Korrekturwerte werden vor der Platzierung berechnet.

Der Platzierkopf bewegt das Bauteil zur Leiterplatte. Die Düse hält die Saugkraft während Beschleunigung, Verzögerung und Drehung aufrecht.

Die Düse senkt das Bauteil an die programmierte Leiterplattenposition. Die Platzierungshöhe und -kraft sollten für das Gehäuse und den Lotpastenzustand geeignet sein.

Die Maschine löst das Vakuum und kann einen kontrollierten Überdruck anwenden. Das Bauteil löst sich von der Düse, und der Kopf beginnt den nächsten Zyklus.

Verwenden Sie N610098969AA als Hauptbestellreferenz. Ähnlich aussehende Düsen können unterschiedliche interne Kanäle, Spitzengrößen, Halter oder Identifikationsmethoden haben.

Geben Sie nicht nur die allgemeine Maschinenfamilie an. Das vollständige Modell und die Version helfen bei der Bestimmung der korrekten Platzierkopfkonfiguration.

Bestätigen Sie das installierte Kopfmodell, den Düsenhalter, die Wellenschnittstelle und das Erkennungssystem. Fotos des Kopfes und der vorhandenen Düse sind nützlich, wenn keine Dokumentation verfügbar ist.

Überprüfen Sie die Markierung, den Code, die Spitzform, die Montage-Schnittstelle, die Länge und den physischen Zustand der aktuell installierten Düse.

Geben Sie folgende Informationen an:

• Bauteillänge.
• Bauteilbreite.
• Bauteilhöhe.
• Bauteilgewicht.
• Gehäusetyp.
• Form der Oberseite.
• Zuführungstyp.
• Aufnahmeposition.

Die Düsenspitze sollte eine stabile, saubere und ausreichend flache Fläche berühren. Vermeiden Sie die Auswahl eines Kontaktpunkts, der Löcher, gekrümmte Oberflächen, Linsen, Anschlüsse oder unregelmäßige Strukturen umfasst.

Geben Sie klar an, ob die Bestellung erfordert:

• Originalneuteile.
• Hochwertige kompatible Neuteile.
• Geprüfte Gebrauchtteile.
• Muster für Tests.

Der Zustand sollte im Angebot und in der Bestellbestätigung klar angegeben werden.

Für ungewöhnliche Gehäuse, transparente Bauteile, unregelmäßige Oberflächen oder unsichere Anwendungen wird ein Muster-Test vor dem Kauf von Produktionsmengen empfohlen.

1. Stoppen Sie die Platzierermaschine gemäß dem genehmigten Wartungsverfahren.
2. Entfernen Sie die vorhandene Düse mit dem richtigen Handhabungswerkzeug.
3. Inspizieren Sie den Halter und die Welle auf Staub, Rückstände, Verschleiß oder Verbiegungen.
4. Reinigen Sie die Montage-Schnittstelle mit einer fusselfreien und nicht abrasiven Methode.
5. Bestätigen Sie das Ersatzmodell und die Teilenummer vor der Installation.
6. Installieren Sie die Düse ohne Gewaltanwendung, Schläge oder Verdrehen der Baugruppe.
7. Prüfen Sie, ob sich die Düse frei bewegt und korrekt zurückkehrt.
8. Führen Sie die Düsenerkennung gemäß dem Maschinenverfahren durch.
9. Führen Sie einen Niedriggeschwindigkeits-Aufnahme- und Platzierungstest durch.
10. Überwachen Sie Vakuumwerte, Aufnahme-Fehler, Erkennungsergebnisse und Platzierungsqualität, bevor Sie zur vollen Produktionsgeschwindigkeit zurückkehren.

Verwenden Sie keine Stahlwolle, Bohrer, Nähnadeln, Schleifpapier oder scharfe Werkzeuge, um die Düsenöffnung zu reinigen. Diese Methoden können den Luftstromkanal vergrößern, die Kontaktfläche beschädigen oder die Düsengeometrie verändern.

Verwenden Sie zugelassene Düsenreinigungsausrüstung, gefilterte Luft, geeignete Reinigungsflüssigkeit und nicht-abrasive Werkzeuge. Stellen Sie sicher, dass die Düse vor der Wiederinstallation vollständig sauber und trocken ist.

Die Düse wird auf sichtbare Verformungen, Risse, Kratzer, Verschmutzungen, Oxidation oder unvollständige Montage geprüft.

Die Aufnahme-Spitze wird auf Verschleiß, Verstopfung, Abplatzungen, unregelmäßige Kanten und Oberflächenschäden geprüft.

Der Montagebereich wird untersucht, um eine ordnungsgemäße Passung mit dem spezifizierten Halter und der Platzierkopfkonfiguration zu gewährleisten.

Wo zutreffend, wird die Luftstromkontinuität geprüft, um Verstopfungen oder anormale Leckagen zu identifizieren.

Das Modell, die Teilenummer und die Düsenidentifikation werden mit den bestätigten Bestelldaten verglichen.

Jede Düse ist während des Transports vor Staub, Vibrationen, Stößen, Feuchtigkeit und direktem Oberflächenkontakt geschützt.

Das Modell 1001N und die Teilenummer N610098969AA helfen Einkaufsteams, die benötigte Düse genau zu identifizieren.

Das kompakte Spitzendesign eignet sich für eine breite Palette von leichten passiven und diskreten elektronischen Bauteilen.

Die Kompatibilität kann anhand des Maschinenmodells, des Platzierkopftyps, von Fotos der vorhandenen Düse und von Bauteildetails überprüft werden.

Käufer können ein Stück zum Testen, eine kleine Wartungsmenge oder eine größere Produktionscharge bestellen.

Die 1001N kann zusammen mit anderen Düsen, Haltern, Filtern, Zuführungsteilen, Riemen, Sensoren, Motoren und SMT-Maschinenkomponenten geliefert werden.

Schutzverpackung und internationale Versandunterstützung eignen sich für Käufer in Europa, Nordamerika, Südostasien und anderen Märkten.

Die gängige Teilenummer ist N610098969AA. Käufer sollten diese Nummer mit der installierten Düse, der Platzierkopfkonfiguration, der Maschinendokumentation und Produktfotos vergleichen, bevor sie bestellen.

Die Düse wird im Allgemeinen für kleine Widerstände, Kondensatoren, Miniaturdioden, Transistoren und ähnliche leichte Bauteile verwendet. Die endgültige Eignung hängt von den Gehäuseabmessungen, dem Gewicht, der Form der Oberseite, der Zuführungsgenauigkeit und den Maschineneinstellungen ab.

Nicht unbedingt. Die Kompatibilität hängt vom genauen Maschinenmodell, dem Platzierkopf, dem Halter, der Wellenschnittstelle, der Erkennungsmethode und der Softwarekonfiguration ab. Vollständige Maschineninformationen sollten vor dem Kauf angegeben werden.

Die Düse sollte inspiziert werden, wenn die Aufnahmewiederholungen zunehmen, Bauteile während der Bewegung abfallen, Vakuumalarme auftreten, die Platzierungsabweichungen instabil werden, die Spitze sichtbar abgenutzt ist oder der interne Luftstromkanal blockiert ist.

Bitte geben Sie das Modell, die Teilenummer, das Maschinenmodell, den Platzierkopftyp, die benötigte Menge, den bevorzugten Zustand, die Bauteilabmessungen, das Lieferland und klare Fotos der vorhandenen Düse an.

Für aktuelle Preise, Lagerverfügbarkeit, Produktionsvorlaufzeit, Versandkosten, Kompatibilitätsbestätigung oder Unterstützung bei gemischten Bestellungen senden Sie bitte folgende Informationen:

Produktmodell: 1001N
Teilenummer: N610098969AA
Maschinenmodell:
Platzierkopftyp:
Benötigte Menge:
Erforderlicher Produktzustand:
Bauteilgehäuse und Abmessungen:
Lieferland und Postleitzahl:
Fotos der vorhandenen Düse:

Unser Vertriebsteam wird Ihre Anforderungen prüfen und Ihnen ein detailliertes Angebot, eine Kompatibilitätsempfehlung, eine Verpackungsmethode und einen Liefervorschlag unterbreiten.
