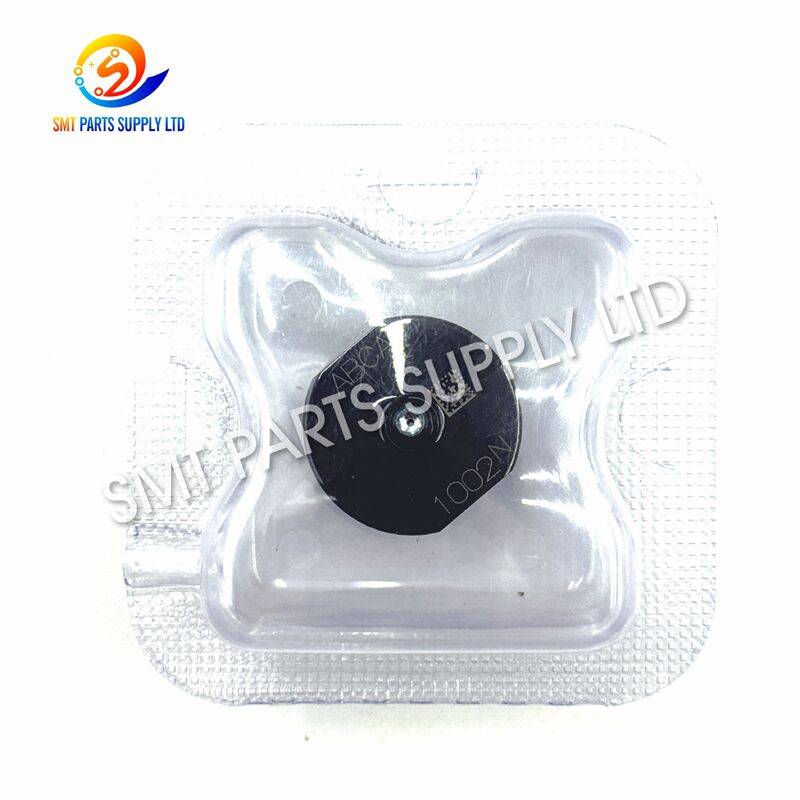

Panasonic 1002N Präzisions-SMT-Düse für NPM N610098970AA

Panasonic 1002N Präzisions-SMT-Düse für NPM N610098970AA

Die Panasonic 1002N SMT-Düse, allgemein mit der Teilenummer N610098970AA gekennzeichnet, ist eine Präzisions-Vakuumaufnahmekomponente, die für kompatible Geräte zur Bestückung elektronischer Komponenten entwickelt wurde. Seine Pickup-Spezifikation von 3,0 × 2,2 mm bietet eine praktische Kontaktfläche für die Handhabung mittelgroßer elektronischer Komponenten mit geeigneten flachen Pickup-Oberflächen.

Die Düse ist auf einem kompatiblen Bestückkopf installiert und nutzt einen kontrollierten Unterdruck, um Bauteile aus Bandzuführungen, Tabletts oder anderen Bauteilversorgungssystemen aufzunehmen. Anschließend durchläuft es jedes Bauteil durch Erkennungs-, Korrektur-, Übertragungs- und Platzierungsvorgänge, bevor es auf der Leiterplatte freigegeben wird.

Die 1002N-Düse eignet sich für Elektronikhersteller, SMT-Wartungsabteilungen, Geräteserviceunternehmen und Ersatzteilhändler, die eine klar gekennzeichnete Ersatzdüse benötigen. Die richtige Düsenauswahl trägt dazu bei, die Aufnahmekonsistenz zu verbessern, Bauteilverluste zu reduzieren, Erkennungsfehler zu minimieren und eine stabile Produktion bei der Hochgeschwindigkeits- oder High-Mix-Leiterplattenmontage aufrechtzuerhalten.

Das Modell 1002N, die Teilenummer N610098970AA und die Spezifikation 3,0 × 2,2 mm werden in kommerziellen SMT-Düsenreferenzen häufig zusammen aufgeführt. Die Kompatibilität der Geräte sollte vor dem Kauf anhand der installierten Kopfkonfiguration überprüft werden.

Eine Pick-and-Place-Düse ist einer der Hauptkontaktpunkte zwischen einer SMT-Maschine und einem elektronischen Bauteil. Selbst geringfügiger Verschleiß, Verschmutzung, Biegung oder Maßabweichungen können die Aufnahme- und Platzierungsleistung von Bauteilen beeinträchtigen.

Während des Betriebs bewegt sich die Düse wiederholt nach unten, kontaktiert Bauteile, erzeugt Vakuum, hebt Bauteile an, dreht sich, durchläuft den Erkennungsprozess und gibt Bauteile auf die Leiterplatte ab. Tausende wiederholter Zyklen können sich allmählich auf die Düsenoberfläche und den internen Vakuumkanal auswirken.

Bediener bemerken möglicherweise eines oder mehrere der folgenden Symptome:

• Wiederholter Pickup-Alarm an derselben Kopfposition.
• Bauteile fallen zwischen Feeder und Leiterplatte.
• Komponenten bleiben nach der Platzierung befestigt.
• Zunehmende Erkennungsfehler.
• Komponenten erscheinen während der Kamerainspektion geneigt.
• Driften der Platzierungsposition ohne offensichtliche Programmieränderung.
• Drehwinkelabweichungen.
• Unterschiedliche Tonabnehmerergebnisse zwischen identischen Mechaniken.
• Steigende Ausschussraten bei Hochgeschwindigkeitsproduktion.
• Häufige Linienstopps aufgrund von Vakuumerkennungsfehlern.
• Instabile Leistung nach Wechsel des Komponentenlieferanten.
• Reduzierter Ertrag beim Beschleunigen der Maschine.

Diese Probleme bedeuten nicht immer, dass die Düse das einzige defekte Teil ist. Filter, Vakuumschläuche, Magnetventile, Düsenhalter, Kopfwellen, Zuführungen, Komponentenverpackungen und Maschineneinstellungen sollten ebenfalls überprüft werden.

Wenn die Düse jedoch verstopft, abgenutzt, verbogen oder falsch ausgewählt ist, ist der Austausch durch das richtige Modell ein effizienter erster Schritt zur Wiederherstellung einer stabilen Produktion.

Die 1002N-Düse bietet eine definierte Aufnahmeschnittstelle für Komponenten, die eine Düsenspezifikation von 3,0 × 2,2 mm erfordern. Bei richtiger Abstimmung auf Maschinenkopf und Bauteil entsteht eine stabile Vakuumkontaktfläche, ohne Bauteilkanten, Anschlüsse, Markierungen oder umliegende Bandtaschenbereiche unnötig abzudecken.

Der Austausch einer abgenutzten Düse durch eine korrekt identifizierte 1002N-Einheit kann zur Verbesserung der folgenden Produktionsbedingungen beitragen:

Für zuverlässige Ergebnisse sollte der Düsenwechsel mit einem vollständigen Inspektionsprozess kombiniert werden:

1. Bestätigen Sie das Maschinenmodell.
2. Bestätigen Sie den installierten Bestückkopftyp.
3. Vergleichen Sie das vorhandene Düsenmodell und die Teilenummer.
4. Überprüfen Sie den Düsenhalter und den Schaft.
5. Überprüfen Sie den Vakuumfilter und den Pneumatikkreislauf.
6. Überprüfen Sie die Koordinaten der Feeder-Abholung.
7. Bestätigen Sie die Länge, Breite, Höhe und das Gewicht der Komponente.
8. Überprüfen Sie die Aufnahmefläche der Komponenten.
9. Überprüfen Sie die Aufnahme- und Platzierungshöheneinstellungen.
10. Führen Sie einen Platzierungsversuch bei niedriger Geschwindigkeit durch.
11. Überprüfen Sie Vakuum- und Erkennungsdaten.
12. Überwachen Sie die Aufnahmegeschwindigkeit während des Normalgeschwindigkeitsbetriebs.

Eine neue Düse kann eine falsch positionierte Zuführung, einen beschädigten Halter, ein unzureichendes Maschinenvakuum, eine instabile Komponentenverpackung oder ein ungenaues Platzierungsprogramm nicht korrigieren. Bei wiederholten Fehlern sollte daher das gesamte Tonabnehmersystem überprüft werden.

Die Spezifikation 3,0 × 2,2 mm definiert die primäre Aufnahmegeometrie der Düse. Diese Geometrie beeinflusst die effektive Kontaktfläche zwischen Düse und Bauteiloberfläche.

Eine geeignete Aufnahmefläche muss ausreichend Halt bieten, um das Bauteil während der Bewegung festzuhalten. Gleichzeitig sollte es nicht so groß sein, dass es mit Bauteilleitungen, erhabenen Oberflächen, Gehäusekanten, Lüftungsschlitzen oder nahegelegenen Bandtaschenstrukturen in Berührung kommt.

Der interne Luftweg überträgt Unterdruck vom Bestückkopf auf die Aufnahmefläche. Ein sauberer und richtig dimensionierter Vakuumpfad trägt dazu bei, dass die Maschine schnell eine Saugkraft aufbaut und eine stabile Haltekraft beim Beschleunigen und Drehen aufrechterhält.

Ein teilweise verstopfter Vakuumpfad kann einige Komponenten zwar immer noch erfolgreich aufnehmen, bei höheren Maschinengeschwindigkeiten kann es jedoch zu zeitweise auftretenden Fehlern kommen. Aus diesem Grund sind regelmäßige Düsenreinigung und Vakuumüberwachung wichtig.

Die Düse muss korrekt in die kompatible Halterung passen. Falsche Gehäuseabmessungen, Abnutzung, Fremdkörper oder Beschädigungen des Halters können den ordnungsgemäßen Sitz beeinträchtigen.

Schlechtes Sitzen kann zu Folgendem führen:

• Fehler bei der Düsenrotation.
• Vertikale Bewegungsinstabilität.
• Defekt am Düsenwechsler.
• Vakuumleckage.
• Abweichung der Aufnahmeposition.
• Erkennungsinkonsistenz.
• Vorzeitiger Verschleiß des Halters oder der Welle.

Die Aufnahmefläche muss glatt und korrekt geformt bleiben. Kratzer, Absplitterungen, Verformungen oder Verunreinigungen können die Dichtungsqualität beeinträchtigen und zum Verkanten von Bauteilen führen.

Die Vergleichsspezifikationen und zugehörigen kommerziellen Teilenummern sind üblicherweise in Referenzen zu SMT-Düsenlieferungen aufgeführt. Sie sollten als Auswahlhilfe und nicht als automatische Austauschbarkeitsgenehmigung betrachtet werden.

Der 1001N hat eine kleinere Pickup-Geometrie und wird im Allgemeinen für Komponenten mit begrenzten flachen Pickup-Oberflächen in Betracht gezogen. Der 1002N bietet eine größere Kontaktfläche und bietet möglicherweise eine größere Haltestabilität für mittelgroße Komponenten.

Die Verwendung eines 1001N, wenn ein 1002N erforderlich ist, kann zu unzureichender Unterstützung führen. Bei Verwendung eines 1002N, bei dem eine kleinere Düse erforderlich ist, kann es zu Störungen an Anschlüssen, Kanten oder benachbarten Oberflächen kommen.

Der 1002N und der 1002CN haben die gleiche nominale Tonabnehmerspezifikation von 3,0 × 2,2 mm, ihre Konstruktion unterscheidet sich jedoch. Die erforderliche Version sollte entsprechend der genehmigten Maschinenkonfiguration, der Komponentenanwendung, der vorhandenen Düsenliste und den Produktionsanforderungen ausgewählt werden.

Der 1003N bietet eine größere Tonabnehmerspezifikation von 4,0 × 3,0 mm. Bei Bauteilen mit größerem Aufnahmebereich oder größeren Stabilitätsanforderungen kann dies in Betracht gezogen werden.

Der 1003N sollte den 1002N nicht automatisch ersetzen. Eine übergroße Düse kann Komponentenkanten, Anschlüsse, Etiketten, Lüftungsöffnungen oder Verpackungsmerkmale berühren.

Die Modelle 1004N und 1005N verfügen über größere Aufnahmeflächen aus Gummi. Diese Modelle sind im Allgemeinen mit größeren flachen Bauteilen verbunden. Ihre Größe und Kontakteigenschaften unterscheiden sich deutlich vom 1002N.

Die Düsenauswahl sollte immer auf der Bauteilzeichnung, der genehmigten Maschinenbibliothek, der Aufnahmefläche, der Bauteilmasse, der Zuführtasche und der Bestückkopfkonfiguration basieren.

Das Modell 1002N und die Teilenummer N610098970AA helfen Einkaufs-, Wartungs- und Lagerteams dabei, die benötigte Düse genau zu identifizieren.

Die definierte 3,0 × 2,2 mm Pickup-Geometrie unterstützt bei korrekter Abstimmung auf die Bauteiloberfläche einen stabilen Vakuumkontakt.

Die Düse unterstützt wiederholte Aufnahme-, Erkennungs-, Bewegungs- und Platzierungszyklen in professionellen Elektronikmontageumgebungen.

Eine klar identifizierte Düse kann die Fehlerbehebungszeit verkürzen und die Planung vorbeugender Wartung vereinfachen.

Die Bestätigung sowohl des Düsenmodells als auch der Teilenummer trägt dazu bei, Verwechslungen zwischen ähnlichen Düsengrößen und Bauarten zu vermeiden.

Die Düse kann für den individuellen Austausch, für Wartungsbestände, für Händlerbestellungen und für geplante Serienkäufe besprochen werden.

Schutzverpackungen und internationale Lieferoptionen unterstützen Kunden in Europa, Nordamerika und Südostasien.

Die Düse kann mit zugehörigen SMT-Maschinenteilen wie Haltern, Wellen, Filtern, Zuführungen, Riemen, Sensoren, Ventilen, Motoren und Wartungszubehör kombiniert werden.

Die 1002N SMT-Düse ist für automatisierte Prozesse zur Platzierung elektronischer Komponenten gedacht, die eine kontrollierte Vakuumaufnahme und eine genaue Handhabung der Komponenten erfordern.

High-Mix-Produktion

High-Mix-Fabriken ändern häufig Komponententypen und PCB-Programme. Klar gekennzeichnete Düsen helfen dem Bediener, schnellere Umrüstungen durchzuführen und Fehler bei der Düsenauswahl zu reduzieren.

Kontinuierliche Produktion

Bei der Großserienfertigung kann eine wiederholte Düsenbewegung zu allmählichem Verschleiß oder Verunreinigungen führen. Die Wartung von Ersatzdüsen trägt dazu bei, unerwartete Produktionsunterbrechungen zu reduzieren.

Vorbeugende Wartung

Wartungsteams können stark beanspruchte Düsen je nach Betriebszyklen, Trends bei der Aufnahmerate, Vakuumdaten oder visuellen Inspektionsergebnissen austauschen.

Notfallreparatur

Eine Ersatzdüse 1002N kann installiert werden, wenn die vorhandene Einheit verbogen, verstopft oder beschädigt ist oder nicht mehr in der Lage ist, eine stabile Aufnahme aufrechtzuerhalten.

Erweiterung der Produktionslinie

Fabriken, die Maschinen oder Bestückköpfe hinzufügen, benötigen möglicherweise zusätzliche Düsensätze für neue Programme und Ersatzbestände.

Regionale Verteilung

SMT-Ersatzteilhändler können klar gekennzeichnete Düsenmodelle für Kunden bereithalten, die Nachbestellungen und dringenden Ersatz benötigen.

Das Bestückungsprogramm ordnet entsprechend der Bauteilspezifikation eine passende Düse zu. Die Maschine bzw. der Bediener bestätigt, dass die erforderliche Düse verfügbar ist.

Die 1002N-Düse wird in einen kompatiblen Düsenhalter eingebaut oder vom automatischen Düsenwechsler entnommen.

Der Bestückkopf bewegt sich über die programmierte Zuführungs- oder Fachposition. Für eine zentrierte Aufnahme ist eine genaue Positionierung des Feeders erforderlich.

Die Düse bewegt sich nach unten auf das Bauteil zu. Die Aufnahmehöhe muss einen ausreichenden Oberflächenkontakt ohne schädliche Krafteinwirkung ermöglichen.

Der Bestückkopf und der interne Düsenkanal werden von Unterdruck durchströmt. Das Bauteil wird gegen die Aufnahmefläche gehalten.

Die Maschine kann Vakuumdaten auswerten, um festzustellen, ob die Komponente erfolgreich aufgenommen wurde.

Der Bestückkopf präsentiert das Bauteil dem Bildverarbeitungssystem. Das System misst Bauteilposition, Winkel, Form oder programmierte Erkennungsmerkmale.

Die Maschine berechnet X-Achsen-, Y-Achsen- und Rotationskorrekturen entsprechend dem Erkennungsergebnis.

Die Düse transportiert das Bauteil in Richtung der programmierten PCB-Koordinate. Während der Beschleunigung und Rotation muss ein stabiles Vakuum aufrechterhalten werden.

Die Düse senkt das Bauteil auf die Lotpaste oder die vorgesehene Leiterplattenoberfläche.

Die Maschine hebt das Vakuum auf und kann kontrollierten Überdruck erzeugen. Das Bauteil löst sich von der Düse und verbleibt auf der Leiterplatte.

Die Düse fährt zurück und wiederholt den Vorgang für die nächste Komponente.

Die Auswahl einer SMT-Düse nur nach dem Aussehen des Modells kann zu Bestellfehlern führen. Vor dem Kauf sollten die vollständigen Maschinen- und Komponenteninformationen überprüft werden.

1. Bestätigen Sie den Düsencode.
Prüfen Sie, ob die vorhandene Düse mit 1002N gekennzeichnet ist.

2. Bestätigen Sie die Teilenummer.
Vergleichen Sie das verbaute Teil mit N610098970AA.

3. Bestätigen Sie die Maschinenkonfiguration.
Stellen Sie nicht nur Maschinenserien, sondern komplette Maschinen- und Bestückkopfmodelle bereit.

4. Bewerten Sie die Bauteiloberfläche.
Die Düse muss einen stabilen Bereich berühren, ohne Anschlüsse, Kanten, Lüftungsöffnungen, erhabene Markierungen oder unregelmäßige Merkmale zu verdecken.

5. Überprüfen Sie das Komponentengewicht.
Die ausgewählte Düse und das Maschinenvakuumsystem müssen eine ausreichende Haltekraft bieten.

6. Überprüfen Sie die genehmigte Düsenbibliothek.
Nutzen Sie das Maschinenprogramm, die Komponentendatenbank, die interne Konstruktionsliste oder den vorhandenen Produktionsdatensatz.

7. Führen Sie einen Produktionstest durch.
Beginnen Sie mit kontrollierter Geschwindigkeit und überprüfen Sie die Aufnahme-, Erkennungs-, Übertragungs-, Platzierungs- und Freigabeleistung.

Eine kleinere Düse kann erforderlich sein, wenn:

• Die verfügbare Aufnahmefläche ist begrenzt.
• Leitungen oder Anschlüsse befinden sich in der Nähe der Komponentenmitte.
• Das Bauteil wird in einer schmalen Klebebandtasche positioniert.
• Eine größere Aufnahmefläche blockiert die Kameraerkennung.

Eine größere Düse kann erforderlich sein, wenn:

• Das Bauteil verfügt über einen breiteren flachen Aufnahmebereich.
• Das Bauteil ist schwerer.
• Die aktuelle Düse bietet keine ausreichende Unterstützung.
• Bauteile bewegen sich bei schneller Beschleunigung.

Eine Keramikversion kann erforderlich sein, wenn:

• Die genehmigte interne Teileliste spezifiziert die Keramikkonstruktion.
• Die Anwendung erfordert unterschiedliche Verschleiß-, Statik- oder Oberflächeneigenschaften.
• Die installierte Düse wird als 1002CN und nicht als 1002N identifiziert.

1. Stoppen Sie die Maschine gemäß dem genehmigten Sicherheitsverfahren.
2. Entfernen Sie vorsichtig die vorhandene Düse.
3. Bestätigen Sie das Ersatzmodell und die Teilenummer.
4. Vergleichen Sie die neue Düse mit der ausgebauten Einheit.
5. Überprüfen Sie den Halter auf Verschleiß, Schmutz und Beschädigungen.
6. Reinigen Sie den Halter mit einem zugelassenen fusselfreien Verfahren.
7. Installieren Sie die Düse, ohne übermäßigen seitlichen Druck auszuüben.
8. Überprüfen Sie den korrekten Sitz und die freie Bewegung.
9. Überprüfen Sie die Funktion des automatischen Düsenwechslers.
10. Testen Sie die Vakuumreaktion.
11. Führen Sie einen Pickup-Test mit niedriger Geschwindigkeit durch.
12. Überprüfen Sie die Erkennungs- und Platzierungsergebnisse.
13. Erhöhen Sie die Maschinengeschwindigkeit schrittweise.
14. Überwachen Sie Abholfehler während der ersten Produktionscharge.

Setzen Sie die Düse niemals gewaltsam in einen inkompatiblen Halter ein. Eine erzwungene Installation kann die Düse, den Halter, den Kopfschaft oder den Düsenwechsler beschädigen.

• Verwenden Sie keine übergroße Metallnadel.
• Vergrößern Sie die Vakuumöffnung nicht manuell.
• Kratzen Sie nicht mit harten Werkzeugen an der Aufnahmefläche.
• Verwenden Sie keine ätzenden Reinigungschemikalien.
• Keine unkontrollierte Druckluft anwenden.
• Installieren Sie die Düse nicht, solange sich darin noch Feuchtigkeit befindet.
• Mischen Sie keine geprüften und nicht geprüften Düsen.
• Verwenden Sie keine gebogene Düse weiter.
• Polieren Sie die Düse nicht ohne ein zugelassenes Verfahren.
• Bewahren Sie die Düse nicht ohne Spitzenschutz auf.

Typische Inspektionspunkte sind:

Jede Düse sollte während des Transports vor Stößen, Staub, Feuchtigkeit und unkontrollierten Bewegungen geschützt werden.

Die Lieferzeit hängt von der Menge, dem Lagerbestand, den Prüfanforderungen, dem Bestimmungsort und der Transportmethode ab.

N610098970AA ist die häufig verwendete Teilenummer für die 1002N-Düse mit einer Spezifikation von 3,0 × 2,2 mm. Käufer sollten dennoch vor der Bestellung den installierten Maschinenkopf, das vorhandene Düsenetikett und das aktuelle Teil überprüfen.

Die Düse wird üblicherweise mit NPM und ausgewählten kompatiblen CM- oder DT-Bestückungsmaschinenkonfigurationen in Verbindung gebracht. Die Kompatibilität ist abhängig vom installierten Bestückkopf, Düsenhalter, Wechslersystem, Maschinengeneration und freigegebener Düsenliste.

Beide Versionen werden üblicherweise mit einer Spezifikation von 3,0 × 2,2 mm aufgeführt, ihre Konstruktion und Teilenummern unterscheiden sich jedoch. Verwenden Sie die für die Maschinen- und Komponentenanwendung zugelassene Version, anstatt eine automatisch durch die andere zu ersetzen.

Bitte geben Sie das Maschinenmodell, das Bestückkopfmodell, den Düsencode, die Teilenummer, aktuelle Düsenfotos, Komponentenabmessungen, Aufnahmefläche, erforderliche Menge, Zustandsanforderung und Lieferziel an.

Ersetzen Sie die Düse, wenn die Reinigung die stabile Aufnahme nicht wiederherstellen kann, die Aufnahmefläche abgenutzt ist, das Gehäuse verbogen ist, der Luftweg blockiert bleibt oder die Produktion weiterhin wiederholt Vakuum-, Erkennungs- oder Platzierungsfehler aufweist.

Für aktuelle Preise, Lagerbestand, Lieferzeit, Produktfotos, Verpackungsdetails oder Modellbestätigung geben Sie bitte Folgendes an:

• Produktmodell: 1002N.
• Teilenummer: N610098970AA.
• Maschinenmodell.
• Platzierungskopfmodell.
• Vorhandene Düsenfotos.
• Benötigte Menge.
• Gewünschter Produktzustand.
• Bauteilabmessungen und Aufnahmefläche.
• Zielland und -stadt.
• Erforderlicher Lieferplan.

Senden Sie Ihre detaillierte Anfrage für eine schnelle Kompatibilitätsprüfung, Angebotsunterstützung und internationale Versandvereinbarungen.
