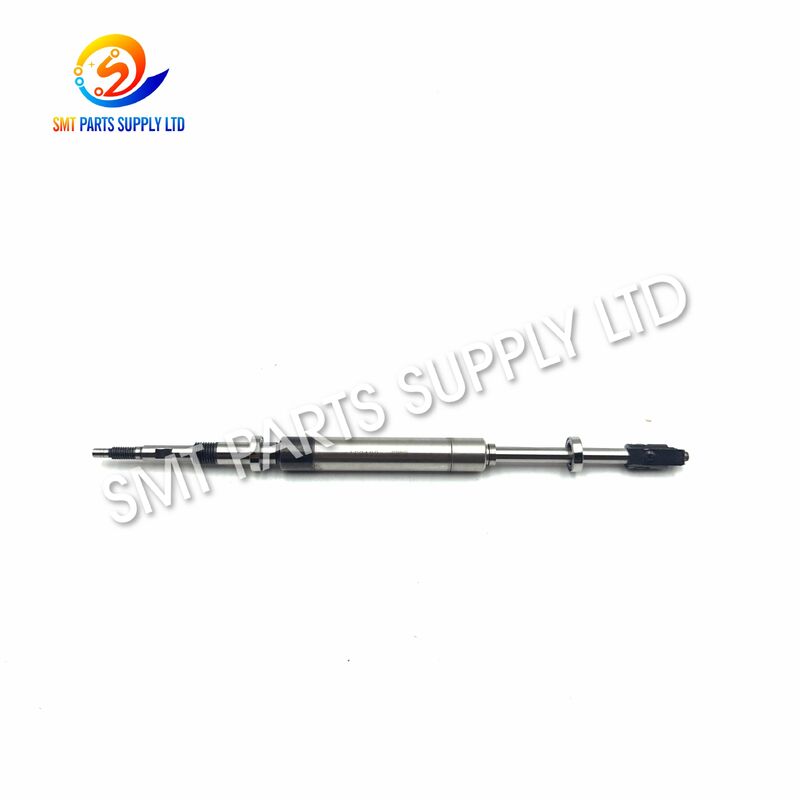

Yamaha KMG-M711S-A0 Präzisionsdüsenwelle für YSM10-Montagegerät

YAMAHA KMG-M711S-A0 Präzisions-Düsenwelle für YSM10 Bestückungsautomat

Die KMG-M711S-A0 Düsenwelle ist eine präzise mechanische Komponente, die für das Bestückungskopf-System der YSM10 Pick-and-Place-Maschine entwickelt wurde. Sie ist im Mechanismus der Düsenwelle installiert und unterstützt die Düsenpositionierung, vertikale Bewegung, Rotationsstabilität und Vakuumübertragung während der schnellen Bauteilaufnahme und -platzierung.

Eine verschlissene, kontaminierte, verbogene oder schlecht sitzende Düsenwelle kann zu instabiler Aufnahme, Bauteilversatz, Vakuumleckagen, unregelmäßiger Düsenbewegung, erhöhten Ausschussraten und unerwarteten Maschinenstillständen führen. Der Austausch der betroffenen Welle durch eine korrekt passende Komponente hilft, eine reibungslosere Kopfbewegung und eine konsistentere Bestückungsleistung wiederherzustellen.

Dieses Produkt ist geeignet für SMT-Fabriken, Maschinenwartungsunternehmen, Ausrüstungsaufbereiter, Ersatzteilhändler und Produktionslinien, die planmäßige Wartung oder dringende Kopf-Reparaturen benötigen. Vor der Bestellung werden die Kunden ermutigt, das Maschinenmodell, ein Foto der Welle, die Einbauposition, die zugehörige Baugruppennummer und die benötigte Menge für eine genaue Kompatibilitätsprüfung anzugeben.

Die Düsenwelle ist nicht nur eine Stütze. Sie ist Teil des Bewegungs- und Vakuumsystems, das den Bestückungskopf mit der Aufnahme-Düse verbindet. Während jedes Produktionszyklus bewegt sich die Welle wiederholt, wenn die Maschine Bauteile aus den Zuführungen aufnimmt, transportiert und auf Leiterplatten platziert.

Für eine stabile Produktion muss die Welle richtig ausgerichtet bleiben und sich ohne übermäßigen Widerstand bewegen. Sie muss auch eine sichere Verbindung zwischen der Düse und dem Kopfmechanismus unterstützen. Selbst ein kleiner mechanischer Defekt kann die Wiederholgenauigkeit der Aufnahme, die Bauteilausrichtung, die Vakuumstabilität oder die Platzierungsgenauigkeit beeinflussen.

Da die YSM10 mit wiederholten Hochgeschwindigkeitskopfbewegungen arbeitet, sollte der Zustand der Düsenwelle in die routinemäßige Wartung und Fehlerbehebung einbezogen werden.

Kontinuierliche vertikale und rotatorische Bewegung kann die Kontaktflächen der Welle, des Lagers, des Kragens, des Halters oder verwandter Kopfkomponenten allmählich abnutzen.

Häufige Ergebnisse sind:

• Erhöhtes Wellenspiel
• Instabile Düsenpositionierung
• Unregelmäßige vertikale Bewegung
• Übermäßige Vibration
• Reduzierte Aufnahme-Konsistenz
• Wiederholte Bauteilkorrektur

SMT-Produktionsumgebungen können Staub, Bauteilreste, Kleberückstände, Fettkontaminationen oder feine Partikel enthalten. Wenn diese Materialien in den Wellenmechanismus gelangen, können sie die Bewegung einschränken oder den Verschleiß beschleunigen.

Mögliche Symptome sind:

• Langsame Wellenrückstellung
• Klemmende Düsenbewegung
• Inkonsistente Aufnahmehöhe
• Abnormaler mechanischer Widerstand
• Erhöhte Häufigkeit der Kopfwartung

Falscher Installationsdruck, ungeeignete Werkzeuge, beschädigte Sicherungsteile oder fehlerhafte Montage können die Welle verformen oder verwandte Komponenten beschädigen.

Installationsprobleme können zu folgenden Problemen führen:

• Verbogener Wellenzustand
• Ungleichmäßige Bewegung
• Lagerschaden
• Vakuumleckage
• Düsenrundlauf
• Unerwartete Alarme nach dem Austausch

Eine Düsenkollision mit einer Zuführung, einem Bauteil, einer Leiterplatte, einer Schale oder einer Maschinenstruktur kann Kraft auf die Düsenwelle übertragen. Selbst wenn die Welle keine offensichtlichen äußeren Schäden aufweist, kann ihre Ausrichtung beeinträchtigt sein.

Nach einer Kollision sollten Techniker Folgendes überprüfen:

• Wellengeradheit
• Zustand des Düsenhalters
• Lagerbewegung
• Federzustand
• Vakuumdichtungsteile
• Ausrichtung der zugehörigen Kopf-Baugruppe

Verschiedene Kopfpositionen oder Maschinenkonfigurationen können unterschiedliche Wellenversionen verwenden. Ein ähnlich aussehendes Teil bietet möglicherweise nicht die richtige Passform, Nutposition, Länge, Vakuumstruktur oder Montagebeziehung.

Bestätigen Sie immer die vollständige Teilenummer und die Einbauposition vor der Bestellung.

Diese Symptome können auch mit Düsen, Lagern, O-Ringen, Vakuumventilen, Filtern, Federn, Sensoren, Kalibrierung, Zuführungen oder Bauteildaten zusammenhängen. Eine vollständige Kopfinspektion wird vor dem Austausch von Teilen empfohlen.

Der Austausch einer verschlissenen oder beschädigten Düsenwelle kann helfen, den mechanischen Zustand des Bestückungskopfes wiederherzustellen, wenn die ursprüngliche Welle nicht mehr korrekt funktioniert.

Die KMG-M711S-A0 Düsenwelle bietet folgende Wartungsvorteile:

Die Welle stützt den Düsenhalter und hilft, die Aufnahme-Düse während vertikaler und rotatorischer Bewegungen in der vorgesehenen Arbeitsposition zu halten.

Eine richtig sitzende Welle hilft der Düse, sich zum Bauteil nach unten zu bewegen und nach der Aufnahme oder Platzierung reibungslos zurückzukehren.

Die Wellenbaugruppe bildet einen Teil des Vakuumaufnahme-Pfades. Eine korrekte Passform hilft der Maschine, den Sog zwischen dem Kopfsystem und der Aufnahme-Düse aufrechtzuerhalten.

Der Austausch einer verschlissenen Welle kann helfen, übermäßiges Spiel zu reduzieren, das die Düsenbewegung, die Aufnahme-Stabilität und die Bauteilpositionierung beeinflussen kann.

Die Verwendung der korrekten Teilenummer reduziert das Risiko, eine optisch ähnliche, aber mechanisch inkompatible Welle zu installieren.

Die Bevorratung von Ersatz-Düsenwellen im Wartungslager ermöglicht es den Technikern, schneller auf Probleme mit der Kopfbewegung oder Aufnahme zu reagieren.

Wichtig: Genaue Abmessungen, Nutposition, Materialgüte, Toleranz und Montagekonfiguration sollten anhand des physischen Musters, des Wartungshandbuchs, der Maschinen-Seriennummer oder der genehmigten technischen Zeichnung bestätigt werden.

Einige Wartungsaufzeichnungen, Lieferantenlisten oder Maschinenkonfigurationen können verwandte Referenzen wie KLW-M711S-A0, KLW-M7107-A1 oder andere Kopfwellen-Baugruppennummern anzeigen.

Diese Nummern sollten nicht automatisch als austauschbar behandelt werden.

Um eine falsche Lieferung zu vermeiden, stellen Sie bitte klare Fotos der vorhandenen Welle, des Verpackungsetiketts, des Maschinenmodells, der Kopfposition und jeder sichtbaren Baugruppennummer zur Verfügung.

Die KMG-M711S-A0 kann während der planmäßigen Wartung von YSM10-Bestückungsgeräten verwendet werden. Der Austausch verschlissener mechanischer Teile vor einem vollständigen Ausfall hilft Fabriken, unerwartete Produktionsunterbrechungen zu reduzieren.

Wenn ein Bestückungskopf instabile Düsenbewegungen, Vakuumprobleme, mechanischen Widerstand oder übermäßiges Spiel entwickelt, sollte die Welle zusammen mit dem Lager, der Feder, dem Kragen, dem Düsenhalter, den Dichtungsteilen und den Vakuumkomponenten inspiziert werden.

Ausrüstungsaufbereiter können die Welle beim Wiederaufbau gebrauchter Bestückungsköpfe oder bei der Wiederherstellung von Maschinen für den Wiederverkauf, den internen Gebrauch oder die Produktionsverlagerung verwenden.

Fabriken, die mehrere SMT-Linien betreiben, führen oft kritische Kopfkomponenten im lokalen Bestand. Eine Düsenwelle ist klein, aber ihr Ausfall kann ein ganzes Bestückungsmodul stoppen.

Produktionslinien, die Elektronik für die Automobilindustrie, Unterhaltungselektronik, Kommunikationsgeräte, Industriesteuerungen, LED-Produkte, Energiemodule und Haushaltsgeräte herstellen, erfordern eine konsistente Bauteilaufnahme und -platzierung.

Wartungsanbieter können die KMG-M711S-A0 für Service vor Ort, Kopfinspektion, Reparatur und präventive Wartungsprojekte lagern.

Die Aufnahme-Düse wird durch den Düsenhalter und den wellenbezogenen Mechanismus installiert oder gehalten. Die Welle hilft, die Arbeitsposition der Düse innerhalb des Bestückungskopfes beizubehalten.

Während der Bauteilaufnahme treibt der Kopf die Düsenwelle nach unten zum Bauteil, das sich in einer Zuführung, Schale oder einem anderen Versorgungssystem befindet.

Vakuum strömt durch den Kopf und das Düsensystem. Wenn die Düse das Bauteil berührt, hält der Sog das Bauteil gegen die Düsenspitze.

Die Welle kehrt nach der Aufnahme nach oben zurück. Eine reibungslose Bewegung ist wichtig, da Widerstand oder verzögerte Rückkehr die Zykluszeit und die Bauteilstabilität beeinträchtigen können.

Die Maschine prüft das aufgenommene Bauteil mit ihrem Erkennungssystem. Eine stabile Düsen- und Wellenbewegung unterstützt eine konsistente Bauteilpräsentation während der Erkennung.

Der Kopf passt die Bauteilausrichtung gemäß den programmierten Bestückungsdaten an. Die Welle unterstützt die mechanische Beziehung zwischen dem Antriebssystem und der Düse.

Die Welle bewegt sich erneut nach unten und platziert das Bauteil an der programmierten Position auf der Leiterplatte.

Das Vakuum wird freigegeben, wodurch das Bauteil auf der Lötpaste oder der vorgesehenen Position auf der Platine verbleibt. Die Düse kehrt dann für den nächsten Zyklus zurück.

Dieser Prozess kann während der Produktion Tausende Male wiederholt werden. Eine reibungslose Wellenfunktion ist daher für eine zuverlässige Aufnahme und Platzierung unerlässlich.

Stellen Sie sicher, dass die angeforderte Nummer KMG-M711S-A0 ist. Verlassen Sie sich nicht nur auf das Aussehen des Produkts, da mehrere Düsenwellen ähnliche äußere Formen haben können.

Geben Sie das vollständige Maschinenmodell, z. B. YSM10, zusammen mit der Maschinen-Seriennummer an, falls verfügbar.

Unterschiedliche Maschinenkonfigurationen oder Kopfpositionen erfordern möglicherweise unterschiedliche Wellenversionen. Geben Sie das Kopfmodell, die Düsenanzahl und die Einbauposition an.

Machen Sie klare Fotos aus verschiedenen Blickwinkeln, einschließlich:

• Vollständiger Wellenkörper
• Oberer Anschlussbereich
• Unterer Düsenanschluss
• Nuten und Löcher
• Verpackungsetikett
• Kopf-Einbauposition
• Verwandtes Baugruppenetikett

Wenn die Teilenummer nicht eindeutig identifiziert werden kann, geben Sie die gemessenen Werte an für:

• Gesamtlänge
• Hauptwellendurchmesser
• Enddurchmesser
• Nutbreite
• Nutposition
• Lochposition
• Anschlussform

Geben Sie an, ob Ihr Projekt Folgendes erfordert:

• Neuteil
• Teil im Originalzustand
• Geprüftes Gebrauchtteil
• Aufbereitete Baugruppe
• Kompatibles Ersatzteil

Verfügbarkeit hängt von Angebot und Lagerbestand ab.

Geben Sie die benötigte Menge und den gewünschten Liefertermin an. Geben Sie bei dringenden Maschinenreparaturen den Maschinenausfallstatus und das Zielland an.

Die Angabe vollständiger Informationen ermöglicht eine schnellere Angebotserstellung und reduziert das Risiko, eine falsche Welle zu erhalten.

Die Teilenummer, Modellreferenz und visuelle Struktur werden mit den Bestelldaten abgeglichen.

Die Lauffläche wird auf sichtbare Kratzer, Korrosion, Stoßspuren, Verformungen, Kontaminationen und abnormale Abnutzung geprüft.

Die Welle wird auf offensichtliche Biegungen oder mechanische Verformungen geprüft, die die Bewegung beeinträchtigen könnten.

Nuten, Löcher, Enden und Anschlussbereiche werden auf sichtbare Schäden oder fehlende Merkmale geprüft.

Wo zutreffend, wird die Passform oder Bewegung mit einem entsprechenden Muster, einer Baugruppe oder einer Prüfvorrichtung überprüft.

Die Welle wird vor der Verpackung gereinigt, um Staub und Oberflächenkontaminationen zu reduzieren.

Jedes Produkt wird geschützt, um Kollisionen, Feuchtigkeit, Staub und Oberflächenschäden während des internationalen Transports zu reduzieren.

Kombinierter Versand mit anderen SMT-Düsen, Zuführungen, Riemen, Filtern, Motoren, Sensoren, Ventilen und Maschinenersatzteilen kann gemäß Bestelldetails arrangiert werden.

Die Düsenwelle sollte von einem qualifizierten SMT-Wartungstechniker installiert werden.

Vor der Installation:

1. Stoppen Sie die Maschine und befolgen Sie die erforderlichen Sicherheitsverfahren.
2. Notieren Sie die aktuelle Kopfkonfiguration.
3. Entfernen Sie die vorhandene Welle mit geeigneten Werkzeugen.
4. Inspizieren Sie das Lager, den Kragen, die Feder, den Düsenhalter, den O-Ring, die Dichtung und den Vakuumweg.
5. Reinigen Sie den Installationsbereich.
6. Vergleichen Sie die alte und die neue Welle.
7. Installieren Sie ohne übermäßige Kraft.
8. Bestätigen Sie die freie Bewegung vor dem Maschinenbetrieb.
9. Führen Sie Vakuum- und Düsenprüfungen durch.
10. Führen Sie Niedriggeschwindigkeits-Tests durch, bevor Sie zur Volllastproduktion zurückkehren.

Drücken Sie die Welle nicht mit Gewalt in die Baugruppe. Übermäßiger Druck kann die Welle, das Lager, den Halter oder verwandte Kopfteile beschädigen.

Wenn nach dem Austausch weiterhin eine abnormale Bewegung besteht, inspizieren Sie verwandte Lager, Federn, Dichtungen, Ventile, Filter, Sensoren, Vakuumschläuche und die Kopfkalibrierung.

• Prüfen Sie die Düsenbewegung.
• Entfernen Sie sichtbaren Staub.
• Überwachen Sie Aufnahmefehler.
• Inspizieren Sie abnormale Kopfgeräusche.
• Bestätigen Sie die Düseninstallation.

• Prüfen Sie die Wellenbewegung und die Rückstellaktion.
• Inspizieren Sie den Zustand des Düsenhalters.
• Überprüfen Sie die Vakuumleistung.
• Reinigen Sie gemäß dem Wartungsverfahren der Maschine.
• Prüfen Sie auf Oberflächenkontamination.

• Prüfen Sie den Wellenverschleiß.
• Prüfen Sie das Lager-Spiel.
• Inspizieren Sie den Zustand von Feder und Kragen.
• Ersetzen Sie beschädigte Dichtungsteile.
• Bestätigen Sie die Kopfkalibrierung.
• Überprüfen Sie die Aufzeichnungsfehler für Aufnahme und Platzierung.

• Produktion zur Inspektion stoppen.
• Prüfen Sie die Wellengeradheit.
• Inspizieren Sie Düse und Halter.
• Überprüfen Sie die Kopf-Ausrichtung.
• Führen Sie Vakuumtests durch.
• Führen Sie kontrollierte Testplatzierungen durch.

Die Kompatibilitätsprüfung anhand von Maschinendetails und Produktfotos hilft, vermeidbare Bestellfehler zu vermeiden.

Die Bevorratung der richtigen Düsenwelle ermöglicht es Wartungsteams, schneller auf Probleme mit Bestückungsköpfen zu reagieren.

Produkte können für den Exportversand vorbereitet werden, mit Schutzverpackung und klarer Kennzeichnung.

Einzelne Reparaturmengen und Wartungsbestellungen können gemäß aktuellem Lagerbestand angeboten werden.

Kunden können diese Welle mit anderen Maschinenwartungsteilen kombinieren, um Beschaffung und Versand zu vereinfachen.

Maschinenfotos, Fotos des alten Teils, Baugruppenetiketten und Abmessungen können vor Auftragsbestätigung überprüft werden.

Ja, die KMG-M711S-A0 ist als Düsenwelle für die Wartung von YSM10-Bestückungsköpfen identifiziert. Da Kopfkonfigurationen und verwandte Baugruppenreferenzen variieren können, geben Sie bitte das vorhandene Wellenfoto, das Maschinenmodell, die Kopfposition und das Etikett vor der Bestellung an.

Die Nummern können in einigen Wartungs- oder Lieferantenaufzeichnungen als verwandte Referenzen erscheinen, aber sie sollten nicht ohne Bestätigung als vollständig austauschbar angesehen werden. Bitte geben Sie sowohl das Foto des vorhandenen Teils als auch die verwandte Baugruppennummer für eine genaue Prüfung an.

Häufige Anzeichen sind klemmende Düsenbewegung, instabile Aufnahme, Herunterfallen von Bauteilen, übermäßiges Spiel, abnormale Kopfgeräusche, Düsenrundlauf, langsame Wellenrückstellung, wiederholte Vakuumalarme oder inkonsistente Platzierung. Verwandte Lager, Federn, Dichtungen, Ventile und Halter sollten ebenfalls inspiziert werden.

Bitte geben Sie die Teilenummer KMG-M711S-A0, das Maschinenmodell, die benötigte Menge, das Lieferland, den gewünschten Zustand und klare Fotos der vorhandenen Welle an. Die Maschinen-Seriennummer und die Kopf-Baugruppennummer sind ebenfalls hilfreich.

Ja. Die Düsenwelle kann in der Regel mit Düsen, Zuführungen, Riemen, Filtern, Lagern, Sensoren, Motoren, Ventilen und anderen Wartungsteilen kombiniert werden. Bitte senden Sie eine vollständige Anfrage für eine konsolidierte Prüfung, Angebotserstellung und Verpackung.

Sie suchen eine zuverlässige KMG-M711S-A0 Düsenwelle für Ihr YSM10 Wartungsprojekt?

Senden Sie uns folgende Informationen:

• Teilenummer
• Maschinenmodell
• Fotos des vorhandenen Produkts
• Kopfposition
• Verwandte Baugruppennummer
• Benötigte Menge
• Bevorzugter Zustand
• Lieferland
• Erwartetes Lieferdatum

Unser Team prüft die Kompatibilität, den Lagerbestand, die Verpackungsanforderungen und die Versandoptionen vor der Angebotserstellung.

Kontaktieren Sie uns noch heute für ein detailliertes Angebot, technische Bestätigung, Unterstützung beim Großeinkauf oder dringende SMT-Maschinenwartungsanforderungen.

Markenzeichenerklärung: Markennamen und Maschinenmodelle werden nur zur Beschreibung der Produktkompatibilität und Anwendung verwendet. Alle Marken gehören ihren jeweiligen Eigentümern.
