FUJI 2AGKNY010500 6,0x1,8 Rechteckdüse für NXT H04S

FUJI 2AGKNY010500 6,0x1,8 Rechteckdüse für NXT H04S

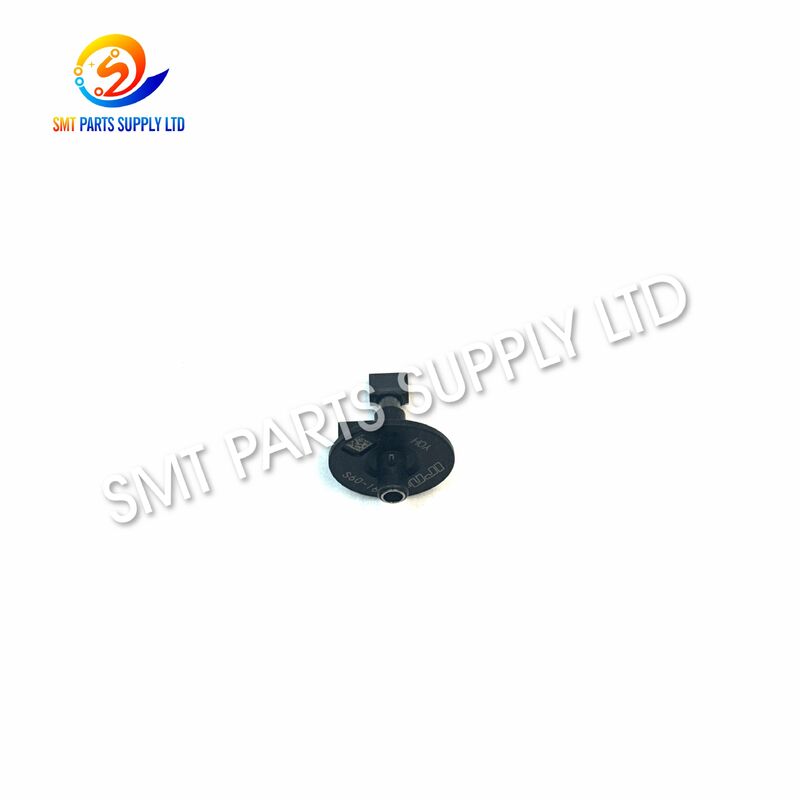

DerFUJI 2AGKNY010500 6,0 x 1,8 mm rechteckige Düseist eine Präzisions-Komponenten-Aufnahmedüse, die für kompatible Geräte entwickelt wurdeNXT H04S SMT-BestückkopfAnwendungen. Sein rechteckiges Kontaktprofil ist für Komponenten mit einer geeigneten länglichen oder rechteckigen oberen Aufnahmefläche vorgesehen und sorgt für eine stabile Vakuumhaltung bei Hochgeschwindigkeits-Pick-and-Place-Vorgängen.

Die Düse ist direkt am Bestückkopf installiert und arbeitet mit dem Vakuumsystem der Maschine zusammen, um Bauteile aus Zuführungen aufzunehmen, sie während des Transfers sicher zu halten und sie an programmierten Leiterplattenpositionen freizugeben.

Die richtige Düsenauswahl ist wichtig für die Aufrechterhaltung einer zuverlässigen Aufnahmeleistung, einer stabilen Komponentenausrichtung und konsistenten Platzierungsergebnissen. Die 2AGKNY010500 eignet sich zum Ersetzen verschlissener, verschmutzter oder beschädigter Düsen und kann auch als Ersatz für die routinemäßige Wartung vorrätig sein.

Es ist weit verbreitet in der Elektronikfertigung, EMS-Produktion, Leiterplattenbestückung, Industrieelektronik, Automobilelektronik und anderen professionellen SMT-Produktionsumgebungen einsetzbar.

Hauptproduktinformationen

Ursache

Warum ist die richtige Düse wichtig?

Die SMT-Düse stellt bei jedem Bestückungszyklus direkten Kontakt mit dem elektronischen Bauteil her.

Wenn die Düsengröße, -form oder -beschaffenheit nicht für das Bauteil geeignet ist, kann es in der Produktion zu instabiler Aufnahme, Bauteilbewegungen oder häufigen Maschinenalarmen kommen.

Zu den häufigsten Problemen im Zusammenhang mit Düsen gehören:

Eine rechteckige Komponente bietet möglicherweise nicht immer genügend flache Kontaktfläche für eine herkömmliche runde Düse. In diesen Fällen kann eine rechteckige Düse ein Kontaktprofil liefern, das besser an die Bauteilform angepasst ist.

Düsenverschleiß und Verschmutzung

SMT-Bestückungsautomaten arbeiten kontinuierlich mit hoher Geschwindigkeit.

Bei wiederholten Aufnahmezyklen kann sich die Düse allmählich entwickeln:

• Spitzenverschleiß
• Oberflächenverschmutzung
• Vakuumverstopfung
• Mechanische Verformung
• Reduzierte Dichtungsleistung
• Pickup-Instabilität

Rund um die Vakuumöffnung können sich Staub, Kleberpartikel, Flussmittelrückstände und andere Produktionsrückstände ansammeln.

Wenn eine normale Reinigung nicht mehr zu einer stabilen Leistung führt, ist der Austausch der Düse oft die effizienteste Wartungslösung.

Lösung

Der2AGKNY010500 RechteckdüseBietet eine Ersatzlösung für kompatible NXT H04S-Anwendungen, die eine erfordern6,0 x 1,8 mm Tonabnehmerprofil.

Eine richtig ausgewählte Düse kann dazu beitragen, einen stabilen Vakuumkontakt wiederherzustellen und wiederholte Ansaugprobleme zu reduzieren.

Empfohlener Austauschprozess

1. Überprüfen Sie die Teilenummer der vorhandenen Düse.
2. Bestätigen Sie das Platzierungskopfmodell.
3. Überprüfen Sie die Abmessungen der Düsenaufnahme.
4. Vergleichen Sie die neue Düse mit der vorhandenen Einheit.
5. Überprüfen Sie den Vakuumdurchgang vor der Installation.
6. Installieren Sie die Düse korrekt.
7. Testen Sie die Saugleistung des Vakuumsaugers.
8. Führen Sie mehrere Probenplatzierungszyklen durch.
9. Überprüfen Sie die Stabilität der Komponenten während des Transfers.
10. Nehmen Sie die normale Produktion wieder auf, nachdem der stabile Betrieb bestätigt wurde.

Dieser Prozess hilft Wartungsteams, unnötigen Austausch nicht relevanter Maschinenkomponenten zu vermeiden.

Spezifikationen

Verwandter Vergleich der rechteckigen Düsen

Je nach Bauteilaufnahmefläche können unterschiedliche rechteckige Düsenabmessungen gewählt werden.

Auswahlunterschied

Der 2AGKNY010500 bietet einen längeren Aufnahmebereich als das 4,4 x 1,8 mm große Modell bei gleichbleibender Breite von 1,8 mm.

Die Variante 8,4 x 1,8 mm bietet eine noch längere Auflagefläche.

Die Version mit 5,9 x 1,3 mm ist schmaler und möglicherweise besser geeignet, wenn die nutzbare Bauteiloberfläche begrenzt ist.

Die richtige Düse sollte immer entsprechend dem tatsächlichen Komponentenpaket ausgewählt werden und nicht einfach die größte verfügbare Düse wählen.

Anwendung

Die rechteckige Düse FUJI 2AGKNY010500 eignet sich für automatisierte Leiterplattenmontageumgebungen mit kompatiblen Platzierungskonfigurationen.

Unterhaltungselektronik

Anwendbar auf SMT-Montagelinien, die Folgendes produzieren:

• Verbraucherkontrolltafeln
• Intelligente Geräte
• Kommunikationsgeräte
• Digitale Produkte
• Elektronische Module

Eine stabile Düsenaufnahme kann dazu beitragen, die Produktionskonsistenz bei sich wiederholenden Platzierungszyklen zu verbessern.

Automobilelektronik

Die Produktion von Leiterplatten in der Automobilindustrie erfordert eine zuverlässige Handhabung vieler verschiedener Komponentenpakete.

Eine richtig abgestimmte Düse kann dazu beitragen, die Komponentenstabilität während der Hochgeschwindigkeitsübertragung und -platzierung aufrechtzuerhalten.

Industrieelektronik

Die Düse kann auch verwendet werden bei der Herstellung von:

• Industrielle Steuerungen
• Automatisierungsausrüstung
• Leistungselektronik
• Eingebettete Steuerplatinen
• Maschinensteuerungssysteme

EMS-Fertigung

EMS-Fabriken ändern häufig Leiterplattenmodelle und Komponentenkombinationen.

Durch die Bevorratung verschiedener Düsengrößen können Wartungs- und Produktionsteams schnell auf unterschiedliche Produktanforderungen reagieren.

Typische Benutzer

Wie es funktioniert

1. Installation

Die Düse wird auf dem kompatiblen Bestückkopf montiert und an das Vakuumsystem angeschlossen.

2. Bewegung zum Feeder

Der Bestückkopf bewegt sich in Richtung der programmierten Feeder-Position.

3. Komponentenkontakt

Die Düse senkt sich auf die ausgewählte Aufnahmefläche des Bauteils ab.

4. Vakuumaufnahme

Durch den internen Düsenkanal wird Vakuum angelegt, wodurch eine Saugwirkung zwischen Düse und Bauteil entsteht.

5. Komponentenübertragung

Das Bauteil wird vom Feeder angehoben und zur Leiterplatte transportiert.

6. Anerkennung und Korrektur

Das Bestückungssystem kann die Bauteilausrichtung überprüfen und Positionskorrekturen vornehmen.

7. Leiterplattenplatzierung

Die Düse bewegt das Bauteil zu den programmierten PCB-Koordinaten.

8. Vakuumfreigabe

Das Vakuum wird abgebaut, sodass das Bauteil an der gewünschten Platzierungsposition verbleibt.

Anschließend fährt der Bestückkopf mit dem nächsten Produktionszyklus fort.

Warum eine stabile Vakuumaufnahme wichtig ist

Bei der Hochgeschwindigkeitsplatzierung ist das Bauteil schnellen Beschleunigungen, Bewegungen und Positionsänderungen ausgesetzt.

Wenn die Vakuumhaltekraft nicht ausreicht, kann das Bauteil:

• Auf die Düse schalten
• Unerwartet drehen
• Drop während der Bewegung
• Maschinenerkennung fehlgeschlagen
• Fehler bei der Abholung verursachen
• Produktion unterbrechen

Die Düse muss daher eine geeignete Kontaktfläche und einen ungehinderten Vakuumpfad bieten.

So wählen Sie aus

1. Bestätigen Sie die Teilenummer

Die erste Referenz sollte sein:

2AGKNY010500

Wenn Sie eine vorhandene Düse ersetzen, stellen Sie sicher, dass die alte Teilenummer übereinstimmt.

2. Bestätigen Sie das Kopfmodell

Dieses Modell ist verbunden mit:

NXT H04S Kopf

Überprüfen Sie stets die tatsächliche Bestückkopfkonfiguration.

3. Bestätigen Sie die Pickup-Größe

Erforderliche Spezifikation:

6,0 x 1,8 mm

Das Bauteil sollte eine ausreichend ebene Oberfläche für einen stabilen Kontakt bieten.

4. Überprüfen Sie die Komponentenform

Wichtige Faktoren sind:

5. Vergleichen Sie mit der vorhandenen Düse

Vergleichen Sie für Ersatzbestellungen:

• Teilenummer
• Spitzenabmessungen
• Spitzenform
• Installationsschnittstelle
• Aktuelle Maschinenkonfiguration

Anschauliche Fotos der vorhandenen Düse können ebenfalls dabei helfen, den korrekten Austausch zu bestätigen.

Wartungsempfehlungen

Regelmäßige Inspektion

Überprüfen Sie die Düse regelmäßig auf Folgendes:

• Tragen
• Verformung
• Kontamination
• Blockierung
• Beschädigung der Spitze
• Vakuumleckage

Reinigung

Reinigen Sie die Düse mit geeigneten SMT-Wartungsverfahren.

Vermeiden Sie Werkzeuge, die die Oberflächen der Präzisions-Tonabnehmer zerkratzen oder verformen könnten.

Lagerung

Bewahren Sie Ersatzdüsen in einer sauberen Schutzverpackung auf.

Vermeiden Sie, dass unterschiedliche Düsenmodelle ohne Kennzeichnung miteinander vermischt werden.

Bestandsidentifizierung

Ein praktisches Lageretikett kann Folgendes enthalten:

FUJI + 2AGKNY010500 + 6,0 x 1,8 mm + H04S

Dies hilft Wartungsteams, schnell das richtige Ersatzteil zu identifizieren.

Häufige Probleme und Fehlerbehebung

Warum diese Düse als Ersatz behalten?

Eine Düse ist im Vergleich zu anderen SMT-Maschinenbaugruppen klein, aber ein Düsenausfall kann die Bauteilplatzierung sofort stoppen.

Die Bereitstellung von Ersatzgeräten kann hilfreich sein:

• Reduzieren Sie Ausfallzeiten im Notfall
• Verkürzen Sie die Reaktionszeit bei der Wartung
• Unterstützen Sie den vorbeugenden Austausch
• Bereiten Sie sich auf unerwartete Düsenschäden vor
• Verbessern Sie die Ersatzteilplanung
• Unterstützen Sie verschiedene PCB-Produktionsprogramme

Für Fabriken, die mehrere SMT-Linien betreiben, eignen sich gängige Düsenmodelle besonders gut für die Ersatzteilbevorratung.

FAQ

F1: Was ist die Spezifikation von FUJI 2AGKNY010500?

Die 2AGKNY010500 ist eine rechteckige SMT-Platzierungsdüse mit einem6,0 x 1,8 mm Tonabnehmerprofil, vorgesehen für kompatible NXT H04S-Bestückkopfanwendungen.

F2: Für welche Art von Bauteil ist diese Düse geeignet?

Es eignet sich für kompatible elektronische Komponenten mit einer entsprechenden flachen rechteckigen oder länglichen Aufnahmefläche. Die endgültige Auswahl sollte auf dem tatsächlichen Komponentenpaket und den Platzierungsanforderungen basieren.

F3: Wie kann ich vor der Bestellung die richtige Düse bestätigen?

Bitte geben Sie die Teilenummer, das Bestückkopfmodell, Maschineninformationen und klare Fotos Ihrer aktuellen Düse an. Der Vergleich dieser Details kann dazu beitragen, Fehler bei der Modellauswahl zu reduzieren.

F4: Wann sollte die Düse ausgetauscht werden?

Ein Austausch kann erforderlich sein, wenn die Düse sichtbaren Verschleiß, Verformung, Vakuumverstopfung, instabile Aufnahme, wiederholtes Herunterfallen von Komponenten oder anhaltende Aufnahmefehler nach der Reinigung aufweist.

F5: Können Sie andere rechteckige Düsengrößen liefern?

Ja. Verwandte Modelle umfassen2AGKNY010300, 2AGKNY010400 und 2AGKNY010600. Senden Sie Ihre erforderlichen Teilenummern und Mengen zur Modellbestätigung und zum Angebot.
