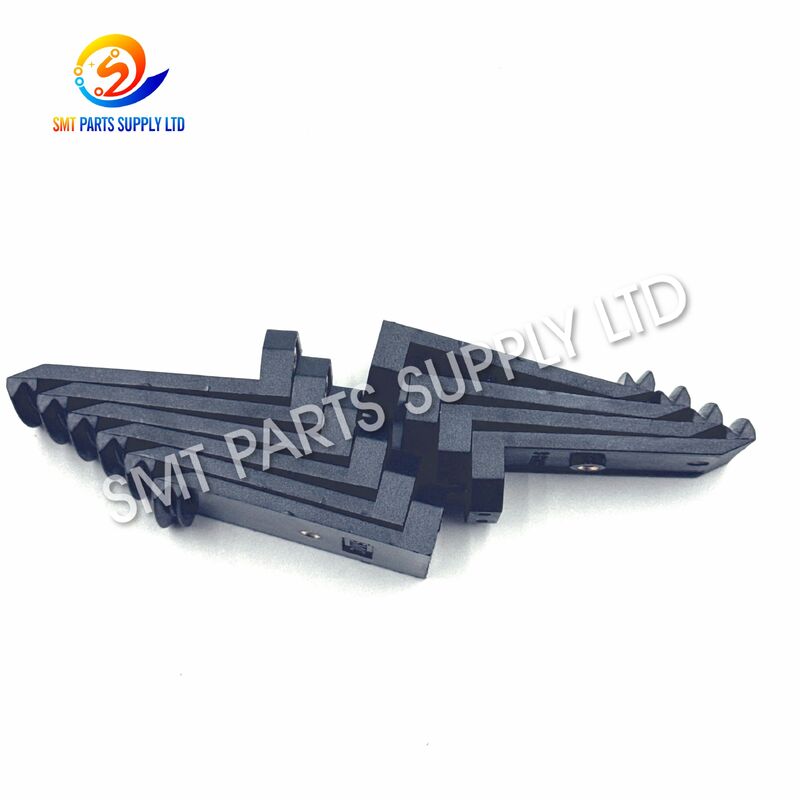

SMIC PF08-06 Wellenlöt-Leiterplatten-Förderer Harzfinger

Der SMIC PF08-06 Wellenlöt-Leiterplatten-Förderer Harzfinger ist ein mechanisches Ersatzteil, das in kompatiblen Wellenlötmaschinen-Fördersystemen verwendet wird. Der Finger ist entlang der Leiterplatten-Transportkette oder der Fördererschiene installiert und bietet einen stabilen Kontaktpunkt für den Rand der Leiterplatte, während diese den gesamten Wellenlötprozess durchläuft.

Während der Produktion muss die Leiterplatte reibungslos durch die Bereiche für Flussmittelauftrag, Vorwärmen, Lötwellen und Kühlung transportiert werden, wobei eine konsistente Transportposition beibehalten wird. Förderfinger spielen bei dieser Bewegung eine wichtige Rolle, da sie die Leiterplattenkanten direkt stützen und führen.

Der PF08-06 Harzfinger eignet sich zum Ersatz von verschlissenen, gebrochenen, deformierten, kontaminierten oder fehlenden Förderfingern. Die Aufrechterhaltung des Förderfinger-Systems in gutem Zustand hilft, Leiterplattenneigung, instabilen Transport, übermäßige Vibrationen und mechanische Interferenzen zu reduzieren.

Für Elektronikhersteller, die Wellenlöt-Produktionslinien betreiben, ist der PF08-06 eine praktische Wartungs- und Ersatzkomponente für eine zuverlässige Leiterplattenhandhabung.

Wichtige Produktinformationen

Ursache – Warum PF08-06 Finger ersetzt werden müssen

Wellenlötmaschinen arbeiten kontinuierlich in anspruchsvollen Produktionsumgebungen.

Der Leiterplattenförderer bewegt sich durch Bereiche, die erhöhter Temperatur, Flussmittelrückständen, Prozesskontamination, wiederholter mechanischer Bewegung und kontinuierlichem Kontakt mit Leiterplattenkanten ausgesetzt sind.

Da der PF08-06 Finger eine mechanische Komponente mit direktem Kontakt ist, kann sich sein Zustand während der Langzeitproduktion allmählich ändern.

Typische Ursachen für den Ausfall von Förderfingern

Ein beschädigter Finger kann zunächst als geringfügiges Problem erscheinen. Mehrere verschlissene oder ungleichmäßige Finger, die zusammenarbeiten, können jedoch den Leiterplattentransport in der gesamten Maschine beeinträchtigen.

Regelmäßige Inspektion hilft daher, diese Probleme zu erkennen, bevor sie zu Produktionsunterbrechungen führen.

Lösung – Stabile Leistung des Leiterplattenförderers aufrechterhalten

Der Austausch verschlissener Förderfinger durch den korrekten SMIC PF08-06 Harzfinger hilft, den mechanischen Zustand des Leiterplatten-Fördersystems wiederherzustellen.

Ein ordnungsgemäß installierter Förderfinger stützt die Leiterplattenkante an der vorgesehenen Kontaktposition und arbeitet mit benachbarten Fingern zusammen, um einen stabilen Transport zu gewährleisten.

Der Austausch beschädigter Finger kann helfen, Probleme wie diese zu beheben:

• Instabiler Leiterplattentransport.
• Ungleichmäßige Leiterplattenunterstützung.
• Leiterplattenkantenrutschen.
• Übermäßige Förderervibration.
• Abnormale Bewegung durch die Lötzone.
• Schlechte Ausrichtung zwischen benachbarten Fingern.
• Mechanische Interferenzen rund um die Fördererschiene.

Wichtige Vorteile des Austauschs

Für Fabriken, die Wellenlötmaschinen kontinuierlich nutzen, kann die Bevorratung häufig verwendeter Förderfinger die Reparaturarbeiten vereinfachen und unnötige Linienstopps minimieren.

Spezifikationen

Anwendung

Der SMIC PF08-06 Wellenlöt-Leiterplatten-Förderer Harzfinger ist für Leiterplattentransportanwendungen in kompatiblen Wellenlötgeräten konzipiert.

Er eignet sich für Elektronikproduktionsumgebungen, in denen Durchsteckkomponenten und gemischte Technologie-Leiterplatten durch Wellenlöten verarbeitet werden.

Typische Branchen

• Herstellung von Unterhaltungselektronik.
• Produktion von Automobilelektronik.
• Montage von Leiterplatten für Industriesteuerungen.
• Herstellung von Netzteilen.
• Produktion von Kommunikationsgeräten.
• Herstellung von Steuerplatinen für Haushaltsgeräte.
• LED- und Beleuchtungselektronik.
• EMS-Auftragsfertigung.
• Montage von elektronischen Geräten.

Typische Anwendungsszenarien

PF08-06 Finger können als Teil der regelmäßigen Wartung von Wellenlötförderern zusammen mit Förderketten, Schienen, Kettenrädern, Führungssystemen und Breitenverstellungskomponenten inspiziert werden.

Funktionsweise

Der Wellenlötförderer ist für den Transport von Leiterplatten mit kontrollierter Geschwindigkeit und Neigung durch den Lötprozess verantwortlich.

Der PF08-06 Harzfinger fungiert als eine der Leiterplattenkontaktkomponenten innerhalb dieses Transportsystems.

1. Leiterplatte tritt in den Förderer ein

Die Leiterplatte tritt von einem vorgelagerten Förderer oder einer Ladestation in die Wellenlötmaschine ein.

Entlang des Förderers positionierte PF08-06 Finger kontaktieren die Leiterplattenkanten.

2. Finger stützen die Leiterplatte

Mehrere Förderfinger arbeiten zusammen, um die Platine in einer stabilen Transportposition zu halten.

Die korrekte Ausrichtung der Finger ist wichtig, da sich die Leiterplatte während des Durchlaufs durch den Prozess nicht übermäßig bewegen sollte.

3. Leiterplatte durchläuft das Flussmitteln

Der Förderer transportiert die Platine durch den Flussmittelauftragsbereich.

Die Finger halten weiterhin die Platinenkanten, während die Unterseite der Leiterplatte für den Prozess zugänglich bleibt.

4. Leiterplatte bewegt sich durch das Vorwärmen

Während des Vorwärmens hilft ein stabiler Transport, eine vorhersehbare Platinenbewegung durch den thermischen Prozess aufrechtzuerhalten.

Das Förderfingersystem stützt die Leiterplatte weiterhin in diesem Bereich.

5. Leiterplatte fährt über die Lötwellen

Die Leiterplatte wird durch den Wellenlötbereich transportiert.

In dieser Phase ist eine zuverlässige mechanische Positionierung besonders wichtig, da die Unterseite der Leiterplatte direkt mit der Lötwellen interagiert.

6. Leiterplatte verlässt die Maschine

Nach dem Löten und Kühlen bewegt sich die Platine weiter in Richtung des Entladebereichs und der nachgeschalteten Produktionsanlagen.

Der PF08-06 Finger beteiligt sich somit am gesamten Leiterplattentransportprozess.

Warum die Bedingung des PF08-06 Fingers wichtig ist

Förderfinger mögen relativ kleine mechanische Komponenten sein, aber sie haben direkten Kontakt mit der Leiterplatte.

Wenn ihre Höhe, Form, Installationsposition oder Kontaktfläche inkonsistent wird, kann auch der Platinentransport inkonsistent werden.

Mögliche Symptome von verschlissenen Fingern

• Die Leiterplattenbewegung ist nicht reibungslos.
• Platinen wackeln während der Fahrt.
• Leiterplattenkanten werden nicht gleichmäßig gehalten.
• Eine Seite der Leiterplatte erscheint tiefer.
• Die Fördererbewegung erzeugt ungewöhnliche Geräusche.
• Finger zeigen sichtbare Risse oder Verformungen.
• Flussmittelrückstände sammeln sich im Kontaktbereich an.
• Leiterplatte bleibt gelegentlich während des Transports hängen.
• Benachbarte Finger haben unterschiedliche Betriebspositionen.

Diese Symptome sollten zusammen mit der Förderkette und dem Schienensystem untersucht werden.

Der Austausch eines defekten PF08-06 Fingers kann eine einfache Wartungsmaßnahme sein, verglichen mit der Fehlersuche bei wiederholten Platinentransportproblemen während der Produktion.

Vorteile der Wartung des PF08-06 Harzfingers

Der Harzfinger fungiert als austauschbare Schnittstelle zwischen dem Förderermechanismus und der Leiterplattenkante.

Dieses Design ermöglicht den Austausch einzelner verschlissener Komponenten, ohne das gesamte Leiterplatten-Fördersystem austauschen zu müssen.

Wartungsmerkmale

Die tatsächliche Lebensdauer hängt von den Betriebsstunden der Maschine, den Prozesstemperaturen, den Flussmittelbedingungen, der Reinigungshäufigkeit, den Leiterplatteneigenschaften und den Wartungspraktiken des Förderers ab.

PF08-06 im Vergleich zu anderen Wellenlöt-Fingern

Wellenlöt-Förderfinger sollten nicht nur nach allgemeinem Produkttyp ausgewählt werden.

Modelle wie PF08-06, PF08-20 und PFW-20L können zur gleichen breiten Kategorie von Förderfingern gehören, sollten aber bei der Beschaffung von Ersatzteilen als unterschiedliche Modelle behandelt werden.

Die Modellnummer sollte immer vor der Bestellung bestätigt werden.

Ersetzen Sie nicht ein Finger-Modell durch ein anderes, nur aufgrund eines ähnlichen Aussehens.

So wählen Sie den richtigen PF08-06 Finger aus

Schritt 1 – Modell bestätigen

Verifizieren Sie, dass die vorhandene Komponente oder die Ersatzteilanforderung angibt:

PF08-06

Dies sollten die primären Identifikationsinformationen sein.

Schritt 2 – Vorhandenen Finger vergleichen

Vergleichen Sie vor der Bestellung das vorhandene Produkt mit der Ersatzteilanforderung.

Prüfen Sie:

• Fingerprofil.
• Montagestruktur.
• Leiterplattenkontaktbereich.
• Installationsausrichtung.
• Gesamterscheinung.
• Montageposition des Förderers.

Schritt 3 – Harztyp bestätigen

Bestätigen Sie, dass die erforderliche Komponente ein:

Harz-Förderfinger

ist.

Dies ist wichtig, da Wellenlöt-Fördersysteme auch andere Fingerkonstruktionen verwenden können.

Schritt 4 – Fördersystem prüfen

Überprüfen Sie die Maschinenkonfiguration des Förderers und stellen Sie sicher, dass das PF08-06 Modell mit dem installierten System übereinstimmt.

Schritt 5 – Fotos zur Bestätigung senden

• Wenn die Identifizierung unsicher ist, stellen Sie klare Fotos von Folgendem bereit:
• Vollständiger Finger.
• Vorder- und Seitenansicht.
• Montagebereich.
• Förderkette.
• Vorhandener Finger, der an der Maschine installiert ist.

Modellkennzeichnung, falls verfügbar.

Dies liefert zusätzliche Informationen zur Produktbestätigung vor der Angebotserstellung.

Installationshinweise

Stoppen Sie die Ausrüstung gemäß den Wartungsverfahren des Maschinenherstellers, bevor Sie die Förderfinger austauschen.

Stellen Sie sicher, dass der Förderbereich für Servicezwecke sicher ist.

Nach dem Entfernen des vorhandenen Fingers inspizieren Sie die Montagestelle und die benachbarten Förderkomponenten.

Keine mechanische Behinderung

Nach der Installation des Ersatzfingers überprüfen Sie dessen Höhe und Position relativ zu den benachbarten Fingern.

Betreiben Sie den Förderer unter geeigneten Testbedingungen, bevor Sie die Maschine wieder in die normale Produktion nehmen.

Empfehlungen zur vorbeugenden Wartung

Die Wartung von Wellenlötförderern sollte sich nicht nur auf den Austausch von Teilen nach einem Ausfall konzentrieren.

Regelmäßige Inspektion kann abnormalen Fingerverschleiß erkennen, bevor der Leiterplattentransport beeinträchtigt wird.

• Empfohlene Wartungsarbeiten umfassen:
• PF08-06 Finger auf sichtbaren Verschleiß prüfen.
• Übermäßige Flussmittelrückstände entfernen.
• Benachbarte Finger auf konsistente Ausrichtung prüfen.
• Bewegung der Förderkette prüfen.
• Zustand der Fördererschiene prüfen.
• Montagestellen auf Lockerheit prüfen.
• Leiterplattenbewegung während der Produktion beobachten.

Rissige oder stark deformierte Finger umgehend ersetzen.

Wenn ein Finger starke Verschlechterungen aufweist, sollten Techniker auch die umliegenden Finger inspizieren, da diese ähnlichen Produktionsbedingungen ausgesetzt gewesen sein könnten.

Warum PF08-06 im Ersatzteillager vorrätig halten

Wellenlöt-Produktionslinien müssen oft über längere Zeiträume kontinuierlich betrieben werden.

Ein relativ preiswertes mechanisches Teil kann dennoch zu Produktionsverzögerungen führen, wenn kein Ersatz verfügbar ist, wenn er benötigt wird.

• Die Bevorratung von PF08-06 Harzfingern bietet Wartungsteams mehrere praktische Vorteile:
• Schnellerer Austausch beschädigter Komponenten.
• Geringere Abhängigkeit von Notkäufen.
• Einfachere Planung der vorbeugenden Wartung.
• Reduziertes Risiko von verlängerten Ausfallzeiten des Förderers.
• Bequemer Austausch während geplanter Wartungsarbeiten.

Geeignet für Fabriken, die mehrere Lötlinien betreiben.

Für Händler und Wartungsunternehmen kann der PF08-06 auch zusammen mit anderen Ersatzteilen für Wellenlötförderer erworben werden.

FAQ

1. Wofür wird der SMIC PF08-06 Harzfinger verwendet?

Der SMIC PF08-06 wird als Leiterplatten-Förderfinger in kompatiblen Wellenlötmaschinen verwendet. Er kontaktiert, stützt und führt Leiterplattenkanten, während die Platine durch die Prozesse des Flussmittelauftrags, Vorwärmens, Lötens, Kühlens und Entladens bewegt wird.

2. Ist der PF08-06 ein Harz- oder Titan-Förderfinger?Der PF08-06 wird als Harz-Förderfinger

für die entsprechende Wellenlöt-Förderanwendung angeboten. Bestätigen Sie das genaue Modell vor der Bestellung, da verschiedene Fördersysteme unterschiedliche Finger-Materialien und Montagekonfigurationen verwenden können.

3. Ist der PF08-06 derselbe wie der PF08-20 oder PFW-20L?

Nein. PF08-06, PF08-20 und PFW-20L sollten als unterschiedliche Förderfinger-Modelle behandelt werden. Bestellen Sie immer gemäß der vorhandenen Modellnummer, Maschinenkonfiguration oder einem bestätigten Muster und nicht nur aufgrund des Aussehens.

4. Wann sollten PF08-06 Förderfinger ersetzt werden?

Ersetzen Sie den Finger, wenn er rissig, deformiert, übermäßig verschlissen, locker, stark kontaminiert ist oder keine stabile Leiterplattenkantenunterstützung mehr bietet. Inspizieren Sie gleichzeitig benachbarte Finger und die Förderkette.

5. Was sollte ich bei einer Angebotsanfrage angeben?Bitte senden Sie das PF08-06 Modell, die benötigte Menge, Informationen zur Wellenlötmaschine und klare Fotos des vorhandenen Fingers

, falls verfügbar. Dies hilft, den Ersatzbedarf zu überprüfen und die Genauigkeit des Angebots zu verbessern.

Kontaktieren Sie unsSuchen Sie SMIC PF08-06 Wellenlöt-Leiterplatten-Förderer Harzfinger

?Senden Sie uns Ihr Modell, Ihre Menge, Maschineninformationen und Produktfotos

zur Bestätigung und Angebotserstellung.

Wir liefern Ersatzteile für Wellenlötmaschinen für Elektronikfabriken, EMS-Hersteller, Maschinenwartungsunternehmen und für die Überholung von Geräten.

Der PF08-06 kann auch zusammen mit anderen Förderfingern und Wellenlöt-Ersatzteilen für konsolidierte Einkäufe geliefert werden.
