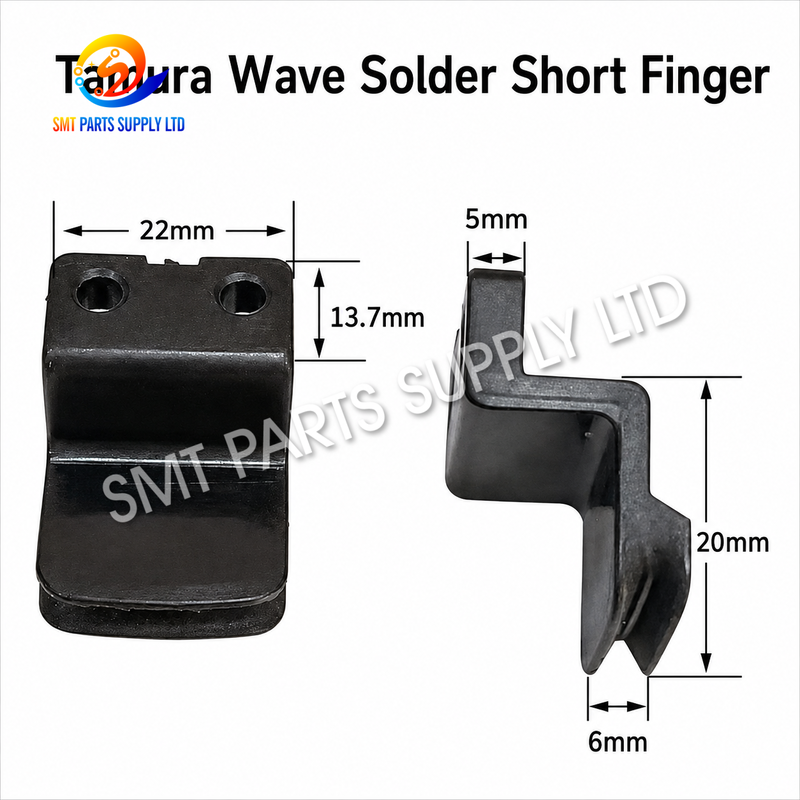

Kurzer Harz-Feinmacher für die Wellenlötermaschine Tamura

DieTAMURA Kurzharz-Wellen-Lötmaschineist ein mechanischer Ersatzteil, der in kompatiblen Tamura-Wellenlösemaschinenfördersystemen verwendet wird.Dieser kurze Harzfinger berührt den Rand der Leiterplatte und hilft, die stabile Plattenposition während des gesamten Wellenlöseprozesses zu erhalten.

Die Stabilität des PCB-Fahrwerks ist wichtig bei der Flussanwendung, Vorheizung, Lötwellenkontakt, Kühlung und Entladen.Mehrere Förderfinger arbeiten zusammen, um das PCB zu halten und zu führen, während die Unterseite des Boards für das Lötverfahren zugänglich bleibt.

DieKurzer Harzfingerist besonders geeignet für den Austausch von beschädigten, abgenutzten, geknackten, deformierten, verunreinigten oder fehlenden Förderfinger.Alle Förderfinger in gleicher Position zu halten, hilft, das Schütteln der Bretter zu verringern, ungleichmäßige Unterstützung, Transportwiderstand und versehentliche PCB-Bewegung.

Für Elektronikfabriken, die Wellenlösegeräte von Tamura verwenden, ist dieses Bauteil ein praktisches Wartungsersatzteil für die Reparatur von Fördergeräten und die vorbeugende Wartung.

Wichtige Produktinformationen

Ursache Warum kurze Harzfinger ersetzt werden müssen

Ein Wellenlöderförderer arbeitet während der gesamten täglichen PCB-Produktion wiederholt.

Jeder Finger des Förderers berührt direkt die Ränder der durch die Maschine verlaufenden Leiterplatten.wiederholte mechanische Belastungen, und Produktionskontamination.

Diese Bedingungen beeinflussen allmählich die Fingeroberfläche und den mechanischen Zustand.

Häufige Ursachen für Verschleiß

Ein einziger abgenutztes Finger kann die Produktion nicht sofort stoppen.

Wenn jedoch mehrere Finger unterschiedliche Höhen oder Kontaktpositionen haben, kann das PCB beim Durchlaufen der Lötmaschine instabil werden.

Daher wird eine regelmäßige Inspektion empfohlen, bevor sich Probleme mit dem Förderband zu Produktionsunterbrechungen entwickeln.

Lösungsansatz

Ersatz beschädigter Komponenten durch die richtigenTAMURA Kurzharzförderfingerhilft, den mechanischen Zustand des PCB-Transportsystems wiederherzustellen.

Der Finger stellt einen kontrollierten PCB-Kantenkontaktpunkt bereit und arbeitet mit benachbarten Fingern zusammen, um die Stabilität des Boards zu erhalten.

Ersatzleistungen

• Hilft, den PCB-Transport stabil zu halten.
• Unterstützt eine konsistente Positionierung der PCB-Kanten.
• Verringert die Bewegung durch abgenutzte Finger.
• Hilft, ungleichmäßige Unterstützung zu verhindern.
• Unterstützt eine reibungslose Bewegung durch die Lötzone.
• Geeignet für die routinemäßige Wellenlöterwartung.
• Ermöglicht den Austausch einzelner beschädigter Finger.
• Hilft, die Produktionsunterbrechungen im Zusammenhang mit dem Förderband zu reduzieren.

Für Fabriken, in denen kontinuierliche Wellenlösebetriebe betrieben werden, kann die Aufbewahrung schneller und vorhersehbarer sein, wenn die Ersatzteile im Ersatzinventar sind.

Spezifikationen

Anwendung

DieTAMURA Kurzer Harzfingerist für den PCB-Transport in kompatiblen Tamura-Wellenlöserfördergeräten bestimmt.

Das Wellenlöten wird häufig für die Montage von durchlöchrigen Komponenten und PCBs mit gemischten Technologien verwendet, bei denen sich die Platten kontinuierlich durch mehrere kontrollierte Prozessbereiche bewegen müssen.

Typische Anwendungen

Typische Branchen

• Automobil-Elektronik.
• Industrielle Steuerungselektronik.
• Unterhaltungselektronik.
• Herstellung von Stromversorgungen.
• Kommunikationsgeräte.
• Elektronik für Haushaltsgeräte.
• LED- und Beleuchtungsprodukte
• EMS-Vertragsfertigung.
• Montage der elektronischen Ausrüstung.

Die Auswahl des Fingers erfolgt nach der tatsächlichen Konfiguration des Förderers und nicht nur nach dem äußeren Erscheinungsbild der Wellenlötmaschine.

Wie es funktioniert

Das Fördersystem transportiert PCB durch die Wellenlösemaschine mit einer kontrollierten Geschwindigkeit und Position.

DieKurzer HarzförderfingerFunktionen als einer der physikalischen Stützpunkte entlang des PCB-Randes.

1. PCB-Ladung

Die Leiterplatte wird vom Vorstromgerät oder dem Maschinenladesabschnitt aus in den Wellenlöderförderer geleitet.

Harzfinger, die auf dem Förderkontakt montiert sind und die PCB-Kanten stützen.

2. PCB-Positionierung

Mehrere Förderfinger arbeiten zusammen, um eine gleichbleibende Plattenposition zu erhalten.

Die richtige Ausrichtung der Finger hilft, unnötige PCB-Bewegungen zu reduzieren.

3. Fluss-Anwendung

Das PCB fließt durch den Flussbereich.

Die Finger stützen die Kanten, während die Unterseite des PCB für den Prozess zur Verfügung steht.

4. Vorwärmen

Der Förderer transportiert das PCB durch die Vorwärmzone.

Eine konstante Unterstützung durch das Brett trägt dazu bei, eine reibungslose Bewegung durch diesen thermischen Abschnitt zu gewährleisten.

5. Wellenlöten

Das PCB geht über die Lötwelle.

Eine stabile Position des Förderers ist wichtig, da sich das Brett ohne übermäßiges Schütteln oder unerwartete Verschiebung durch die Lötzone bewegen muss.

6Kühlung und Entladen

Nach dem Löten geht die Platte weiter durch die Kühlung und in Richtung des Entladebereichs.

Die Förderfinger tragen das PCB bis zum Ausgang aus der Maschine.

Warum das Design des kurzen Fingers wichtig ist

Wellenlösemaschinen können je nach Schienen- und Kettenkonfiguration unterschiedliche Geometrien der Förderfinger verwenden.

EineKurzer HarzfingerDaher sollte sie als spezifischer Bautypen behandelt werden und nicht als austauschbar mit längeren Förderfingern angesehen werden.

Unterschiedliche Fingermuster können sich in folgenden Punkten unterscheiden:

• Gesamtlänge.
• PCB-Kontaktposition.
• Montageanlage.
• Fingerprofil.
• Anlageorientierung
• Verbindung der Förderkette.
• Geometrie des Brettkantengriffs.

Aus diesem Grund sollte der vorhandene Förderfinger vor der Bestellung immer mit dem Ersatz vergleicht werden.

Die Verwendung des richtigen Strukturtyps trägt zur Aufrechterhaltung der richtigen Freiraum und der PCB-Unterstützung bei.

Probleme, die durch abgenutzte Förderfinger entstehen

Auch wenn ein Harzfinger eine kleine mechanische Komponente ist, kann sein Zustand den PCB-Transport direkt beeinflussen.

Typische Warnzeichen

• PCB-Schüttelungen während der Bewegung durch den Förderer.
• Die Ränder des Boards werden nicht gleichmäßig gestützt.
• PCB-Positionsänderungen während des Transports.
• Ein Finger sitzt anders als der Nachbar.
• An der Harzkörper erscheinen sichtbare Risse.
• Die Fingeroberfläche wird stark kontaminiert.
• Der Förderer erzeugt ungewöhnliches mechanisches Geräusch.
• PCB-Fangen während des Be- oder Entladens.
• Die Fingeranlage löst sich.
• Die Bretthöhe wird inkonsistent.

Wenn diese Symptome auftreten, sollten die Techniker nicht nur den Finger, sondern auch die Förderkette, die Schienenanordnung und die benachbarten Komponenten untersuchen.

Vorteile der Pflege von Fingern aus Harz

Die Harzfinger stellen eine austauschbare PCB-Kontaktkomponente innerhalb des Wellenlötförderers bereit.

Dies ermöglicht es den Technikern, einzelne abgenutzte Komponenten zu ersetzen, anstatt den gesamten Transportmechanismus zu ändern.

Instandhaltungsmerkmale

Die tatsächliche Lebensdauer hängt von den Betriebsstunden der Maschine, der Temperatur, den Flussbedingungen, den PCB-Eigenschaften, der Reinigungsfrequenz und der Ausrichtung des Förderers ab.

Wie man den richtigen TAMURA-Kurzharzfinger wählt

Schritt 1 Bestätigen Sie die TAMURA-Anmeldung

Überprüfen Sie, ob der Förderfinger für eineTamura-Wellenlötermaschine.

Schritt 2

Stellen Sie sicher, dass das bestehende Teil verwendet die gleicheKurzfingerkonfiguration.

Ersetzen Sie nicht automatisch einen langen oder anders geformten Finger durch die kurze Version.

Schritt 3 Bestätigen Sie das Harzmaterial

Überprüfen Sie, ob der erforderliche Ersatz:

Harzförderfinger

Die Wellenlösegeräte können je nach Konstruktion des Förderers unterschiedliche Fingermaterialien verwenden.

Schritt 4: Vergleich der physikalischen Struktur

Überprüfen Sie den vorhandenen Finger auf:

• Die Gesamtform.
• Fingerlänge.
• Profil aufbauen.
• PCB-Kontaktposition.
• Anlageorientierung
• Verbindung zur Förderkette.

Schritt 5  Fotografien zur Bestätigung

Falls keine Teilenummer vorhanden ist, Fotografien mit folgenden Angaben:

• Vollständiger vorhandener Finger.
• Vorderseite.
• Seitenansicht.
• Montagebereich.
• Finger auf dem Förderband.
• Nebenliegende Förderkomponenten.

Eine physikalische Probe oder eine Dimensionszeichnung kann auch nützlich sein, wenn eine genaue Identifizierung erforderlich ist.

Installationsempfehlungen

Bevor Sie den Förderfinger austauschen, halten Sie die Maschine gemäß dem Wartungsverfahren.

Vor der Wartung ist sicherzustellen, dass das Förderband und die beheizten Prozessbereiche in einem sicheren Zustand sind.

Kontrollliste

Vergleichen Sie nach dem Ersetzen den neuen kurzen Harzfinger mit benachbarten Fingern.

Die neue Komponente sollte frei funktionieren, ohne mit unabhängigen mechanischen Teilen in Berührung zu kommen.

Prüfung des PCB-Transports vor der Rückführung der Maschine in die normale Produktion.

Empfehlungen für eine vorbeugende Wartung

Eine regelmäßige Wartung hilft, eine Verschlechterung des Förderfingers zu erkennen, bevor sie sich auf den Transport an Bord auswirkt.

Zu den empfohlenen Verfahren gehören:

• Überprüfen Sie die Finger auf Risse und übermäßigen Verschleiß.
• Reinigen von Fließstoffrückständen.
• Vergleichen Sie die Position der Finger.
• Überprüfen Sie die Bewegung der Förderkette.
• Überprüfen Sie, ob die Schiene richtig ausgerichtet ist.
• Überprüfen Sie die Montagepunkte auf Lockerheit.
• Beobachten Sie die PCB-Bewegung während der Produktion.
• Schädigte Finger schnell wieder einstellen.

Wenn ein Finger aufgrund eines längeren Gebrauchs versagt hat, prüfen Sie gleichzeitig die benachbarten Finger, da sie möglicherweise ähnliche Betriebsbedingungen hatten.

Kurzer Harzfinger gegenüber anderen Förderfingern

Nicht jeder Wellenlötfinger ist austauschbar.

Material allein reicht nicht aus, um die Vereinbarkeit zu ermitteln.

DieProfil des Fingers, Aufbaustruktur, PCB-Kontaktgeometrie und Konfiguration des FörderersSie sollten alle vor dem Kauf überprüft werden.

Warum man kurze Harzfinger im Ersatzinventar hat

Wellenlöterförderer enthalten mehrere Finger, und einzelne Teile können während der Produktion oder Wartung beschädigt werden.

Es hat mehrere Vorteile, geeignete Ersatzfinger zur Verfügung zu haben:

• Schnellerer Austausch bei Schäden.
• Weniger Notfallbeschaffung.
• Eine einfachere vorbeugende Wartung.
• Reduzierte Gefahr eines längeren Stillstands der Maschine.
• Bequeme Wartung während geplanten Stillstands.
• Bessere Vorbereitung auf die PCB-Produktion in großen Mengen.

Für Fabriken, die mehr als eine Wellenlötenleitung betreiben, kann die getrennte Kennzeichnung der verschiedenen Fingertypen helfen, eine falsche Installation zu verhindern.

Häufig gestellte Fragen

1Wofür wird TAMURA Short Resin Finger angewendet?

Es wird in kompatiblen Tamura-Wellenlösemaschinenfördersystemen verwendet, um PCB-Kanten zu unterstützen und zu leiten, während sich Boards durch Flux, Vorheizung, Wellenlöten, Kühlung und Entladen bewegen.

2Ist dieser Finger aus Harz?

Ja, dieses Produkt ist alsKurzer HarzförderfingerDie Wellenlöser können auch aus Titan oder anderen Fingermaterialien bestehen, so daß vor der Bestellung das Material und der Bautypen bestätigt werden sollten.

3Kann ein kurzer Harzfinger einen Tamura-Finger ersetzen?

Nein. Verschiedene Konfigurationen von Tamura-Fahrzeugen können unterschiedliche Fingerformen und Montagestrukturen verwenden. Der kurze Harztyp sollte mit dem vorhandenen Bauteil, der Förderanlage, dem Foto, demProbe, oder dimensionelle Informationen.

4Wann sollte der Förderfinger ersetzt werden?

Wenn der Finger zerbrochen, deformiert, abgenutzt, lose, stark kontaminiert oder nicht in der Lage ist, die PCB-Kante beständig zu stützen, ersetzen Sie ihn.Überprüfen Sie benachbarte Finger und Förderkomponenten gleichzeitig.

5Welche Informationen sind für ein Angebot erforderlich?

Bitte geben Sie dieInformationen über die Tamura-Maschine, den Bedarf an kurzen Harzfingern, die Menge, vorhandene Fingeraufnahmen sowie Abmessungen oder Probeninformationen, sofern verfügbarDies hilft, den korrekten Ersatz vor dem Angebot zu bestätigen.

Kontakt mit uns

NotwendigkeitKurze Harzförderfinger für TAMURA-Wellenlösemaschinen?

Schicken Sie uns IhreMaschinendaten, erforderliche Menge, Fingeraufnahmen und Abmessungen, wenn verfügbarfür Produktbestätigung und Angebot.

Wir liefern Ersatzteile für Wellenlötförderer für Elektronikfabriken, EMS-Hersteller, Wartungsteams und Anlagenreparaturprojekte.

In einer Einkaufsanfrage können verschiedene Harz- und Förderfinger kombiniert werden.

Senden Sie Ihre Anfrage noch heute, um Preis, Verfügbarkeit, Menge und Versandinformationen zu erhalten.
