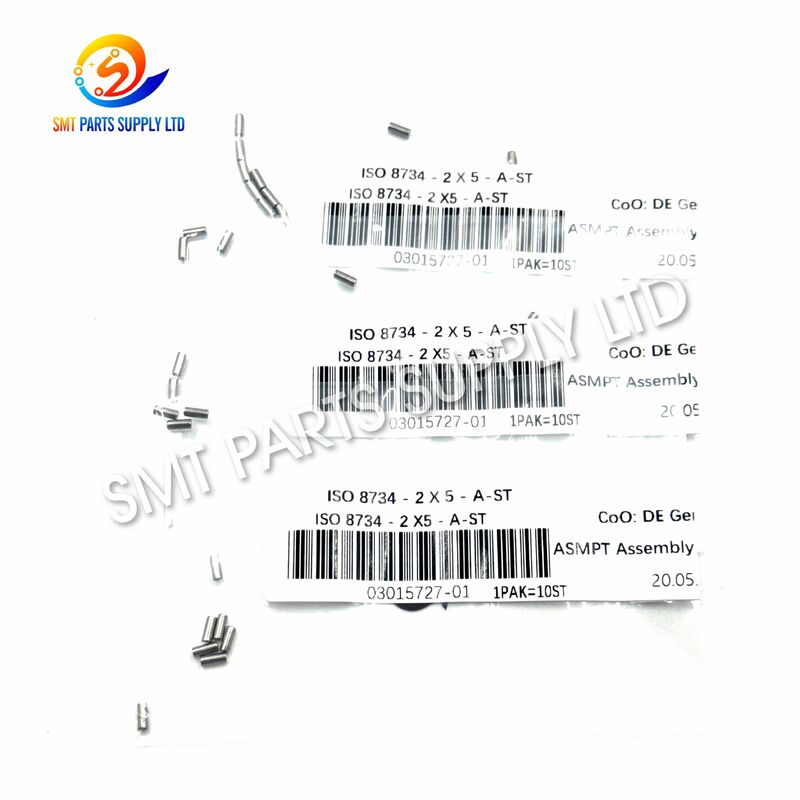

ASMPT Siemens 03015727-01 ISO 8734 2x5mm Präzisions-Passstift

ASMPT Siemens 03015727-01 ISO 8734 2x5mm Präzisions-Stift

DieASMPT Siemens 03015727-01 ISO 8734 2x5mm Präzisions-Stiftist eine kompakte mechanische Ortungskomponente, die für eine präzise Ausrichtung und wiederholbare Positionierung in kompatiblen SMT-Gerätebaugruppen ausgelegt ist.Hergestellt nach den Größenprinzipien vonISO-Nummer 8734, dieser Präzisionsstift bietet eine gesteuerte zylindrische Ortungsfläche für Koppelungsteile, Halterungen, Führungen, Gehäuse, Füttermechanismen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.

Wenn Maschinenbauteile zur Inspektion, Reinigung, Wartung oder zum Austausch entfernt werden, können sie durch die Verwendung von Schraubern oder Schraubern oder durch die Verwendung von Schraubern oder Schraubern verursacht werden.Ihre ursprünglichen relativen Positionen müssen oft genau wiederhergestellt werden.Der 03015727-01 Pin hilft, angeschlossene Teile vor oder während der Befestigung zu lokalisieren, unerwünschte Seitenbewegungen zu reduzieren und eine konsequente Neuanordnung zu ermöglichen.

Für SMT-Wartungsabteilungen, Vertragselektronikhersteller und MaschinenersatzteilhändlerWenn die richtige Präzisionsspitze zur Verfügung steht, kann die Wartungszeit verkürzt und das Risiko einer ungeeigneten generischen Befestigung verringert werden.

Ursache Warum Präzisions-Pins ausgetauscht werden müssen

Bei langfristigen Maschinenbetrieben und wiederholter Wartung können verschiedene Bedingungen ihre Leistung beeinträchtigen.

Eine herkömmliche Schraube sollte nicht automatisch als Ersatz für einen Präzisions-Dowelschrauber behandelt werden.Standort und Ausrichtung.

Bei Beschädigung oder Fehlen eines Lokalisierungspins können die angeschlossenen mechanischen Bauteile nicht mehr in ihre vorgesehene Bezugsposition zurückkehren.Dies kann die Konsistenz der Montage beeinträchtigen und die Wartungsanpassung erschweren.

Lösungsansatz

Die03015727-01 2x5 mm Stecknadelbietet eine praktische Ersatzlösung für die Wartung kompatibler ASMPT-Siemens-Geräte.

Die präzise zylindrische Konstruktion hilft, eine wiederholbare Positionierung zwischen den mechanischen Teile zu erreichen, bevor die letzte Befestigungskraft angewendet wird.

Wichtige Vorteile der Wartung

Für Wartungstechniker ist die Auswahl des richtigenTeilnummer, Nenndurchmesser, Länge und Normist besonders wichtig, weil selbst ein kleiner Abmessungsunterschied die Passform beeinflussen kann.

Spezifikationen

Wichtig:Der Käufer sollte vor der Bestellung die Maschinenbaugruppe, die Originalteilnummer, die erforderliche Passform und die Montageposition überprüfen.

Anwendung

Die ASMPT Siemens 03015727-01 ist für Präzisionsortungsfunktionen in kompatiblen mechanischen SMT-Maschinenbaugruppen bestimmt.

Typische Anwendungen können sein:

Diese Art von Nadel ist besonders nützlich in Baugruppen, in denen zwei miteinander verbundene Bauteile nach wiederholtem Entfernen und Montieren eine feste Positionsbeziehung beibehalten müssen.

Da die genaue Montageposition je nach Maschinenkonfiguration und Montageversion variieren kann, ist dieDie Teilnummer 03015727-01 sollte als primäre Referenz bei der Bestätigung der Kompatibilität verwendet werden..

Wie es funktioniert

Ein Präzisions-Dowelpin funktioniert anders als ein gewöhnliches Gewindebefestigungsmittel.

Während der Montage wird der zylindrische Stift mit präzise bearbeiteten Löchern in zwei Paarungskomponenten verbunden.oder andere Befestigungsvorrichtungen eine Klemmkraft erzeugen.

Der Positionierungsprozess kann wie folgt zusammengefaßt werden:

Schritt 1  Ortung

Die Stecknadel dringt in das entsprechende Ortungsloch ein und stellt die mechanische Bezugsposition fest.

Schritt 2 Ausrichtung

Die Kopplungskomponente wird in die vorgesehene Position in Bezug auf die feste Komponente geleitet.

Schritt 3 Anbindung

Schrauben oder andere Befestigungsmittel befestigen die Baugruppe, nachdem die Standortposition festgelegt ist.

Schritt 4 Wiederholbarkeit

Bei künftiger Wartung hilft die Doppelposition der Baugruppe, in ungefähr die gleiche entworfene Bezugsposition zurückzukehren.

Diese Aufteilung zwischenStandortundAnschließungist einer der Gründe, warum Präzisionsdugelstifte in Industrieanlagen weit verbreitet sind.

Warum ISO 8734 von Bedeutung ist

Die ISO 8734 ist mit gehärteten präzisen zylindrischen Nadeln verbunden, die für eine genaue mechanische Positionierung verwendet werden.

Für Ersatzteile hilft die Angabe der Norm den Käufern, einen Präzisions-Locating-Pin von einer gewöhnlichen Metallstange für allgemeine Zwecke zu unterscheiden.

Die Kombination von:

• Nenndurchmesser von 2 mm
• 5 mm Nennlänge
• Spezifikation ISO 8734
• ASMPT Siemens Teilnummer 03015727-01

Eine sehr deutliche Anschaffungsanweisung als die Bestellung nach dem Erscheinungsbild allein.

Dies ist besonders wichtig, da verschiedene Nadeln fast identisch aussehen können, während sie unterschiedliche Abmessungen, Toleranzen, Materialien oder Passcharakteristiken haben.

Wie man den richtigen Stift wählt

Vor der Bestellung sollten Käufer mehrere Punkte bestätigen.

1Überprüfen Sie die Original-Teilnummer.

Die sicherste Methode besteht darin, zu bestätigen, ob die Originalwartungsunterlagen oder entnommene Komponenten03015727-01.

2Bestätigen Sie die Größe.

Wählen Sie nicht nur nach dem Aussehen aus.2 mm Durchmesser und 5 mm Länge.

3Bestätigen Sie den Standard.

Wenn die Maschinenspezifikation dies erfordertISO-Nummer 8734Vermeiden Sie es, ihn durch eine nicht spezifizierte Allzweckspinne zu ersetzen.

4Überprüfen Sie das Lokalisierungsloch.

Überprüfen Sie, ob sich das Loch nicht übermäßig verschleiert, nicht verunreinigt oder verformt hat.

5. Senden Sie Maschinendaten, wenn Sie sich nicht sicher sind

Für eine schnellere Angebotserklärung müssen die ASMPT/Siemens-Teilnummer, das Maschinenmodell, die Montageposition, die erforderliche Menge und klare Fotos des Originalbauteils angegeben werden.

Wartungs- und Installationsempfehlungen

Für eine zuverlässige Montage sollten die Aufstellflächen und Löcher sauber gehalten werden.

Vermeiden Sie es, einen beschädigten oder falsch eingestellten Stift in das Lokalisierungsloch zu zwingen, da dies die Paarungskomponente beschädigen kann.Verwenden Sie geeignete Wartungsinstrumente und vermeiden Sie übermäßige Seitenbelastung, die den Stift biegen oder das Ortungsloch vergrößern könnte.

Vor dem Neuanbau der Maschine:

• Reinigen Sie die Ortungslöcher.
• Entfernen Sie Schmutz und Fremdpartikel.
• Überprüfen Sie die Nadel auf Verformung.
• Bestätigen Sie den korrekten Durchmesser und die korrekte Länge.
• Überprüfen Sie die Paarungskomponente auf abnormale Abnutzung.
• Installieren nach dem Wartungsverfahren.

Präzisionsbauteile sollten vor der Montage in einer sauberen, trockenen Umgebung gelagert werden, um die Kontamination zu reduzieren.

Häufig gestellte Fragen

1Wofür wird ASMPT Siemens 03015727-01 angewendet?

Der 03015727-01 ist ein Präzisions-Dowelstift, der hauptsächlich für die mechanische Lokalisierung und Ausrichtung kompatibler Komponenten in ASMPT Siemens SMT-Gerätebaugruppen verwendet wird.Es hilft, eine wiederholbare Positionierung während der Montage und Wartung zu erhalten.

2Wie groß ist 03015727-01?

Die Nominalgröße beträgt2 x 5 mmDie Referenzen der ProduktspezifikationISO-Nummer 8734für präzise zylindrische Ortungsspitzen.

3Kann ein gewöhnlicher 2x5mm Metall-Stift dieses Teil ersetzen?

Es wird nicht empfohlen, einen Ersatz nur auf der Grundlage der Nenngrößen auszuwählen..Bestätigen Sie ISO 8734 und Teilnummer 03015727-01 vor dem Austausch.

4Wie kann ich die Kompatibilität vor der Bestellung bestätigen?

Bitte das Original03015727-01 Teilnummer, Modell der SMT-Maschine, Anlagestelle, erforderliche Menge und ein Foto des vorhandenen Pins oder Baugrupps.

5- Warum ist ein Dowel Pin wichtig, wenn die Montage bereits Schrauben verwendet?

Schrauben erzeugen hauptsächlich die Klemmkraft, während Präzisionsdugelstifte die mechanische Position festlegen.Die Verwendung beider ermöglicht es verbundenen Komponenten, eine gleichbleibendere Position während der Installation und wiederholter Wartung zu halten.

Kontakt mit uns

NotwendigkeitASMPT Siemens 03015727-01 ISO 8734 2x5mm Präzisions-Dowel-Pinsfür Maschinenwartung oder Ersatzteilbestand?

Schicken Sie uns IhreTeilnummer, Maschinenmodell, erforderliche Menge und LieferortFür die Anforderungen an SMT-Ersatzteile in großen Mengen können Sie auch Ihre vollständige Ersatzteilliste für die konsolidierte Beschaffung senden.
