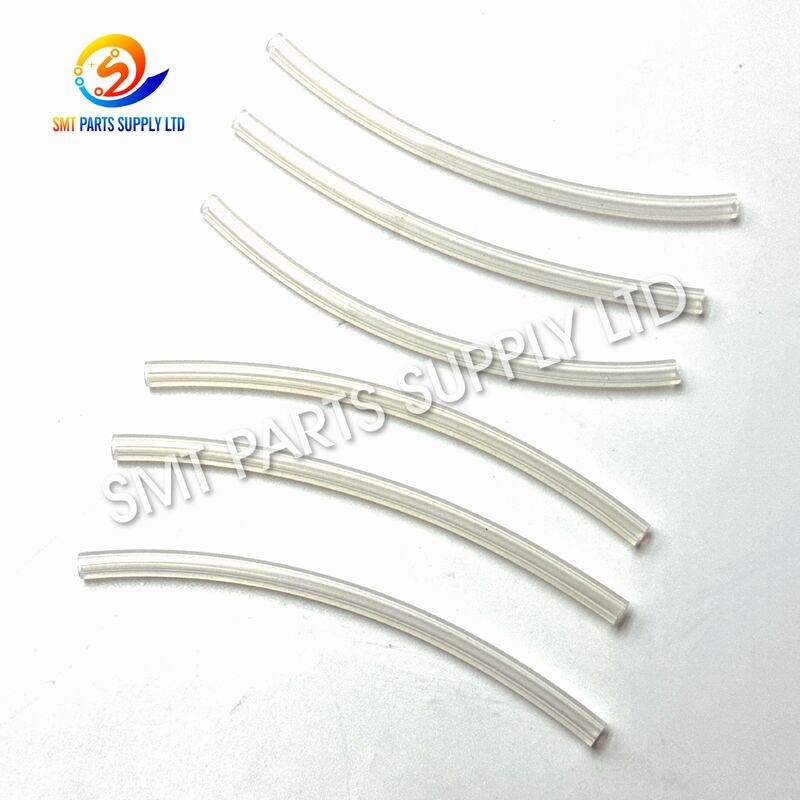

Panasonic KXF0DS4AA00 120mm Kopf-Vakuumschlauch für CM402 NPM 3-Kopf

Der Panasonic KXF0DS4AA00 120mm Kopf-Vakuumschlauch ist eine pneumatische Ersatzkomponente, die für Panasonic CM402 und NPM 3-Kopf SMT-Platzierungsanwendungen entwickelt wurde. Installiert im Vakuumkreislauf des Platzierungskopfes, überträgt der Schlauch den Vakuumdruck zwischen den zugehörigen pneumatischen Komponenten und dem Düsen-Aufnahmesystem und hilft dem Kopf, den für die Aufnahme, Bewegung und Platzierung von elektronischen Komponenten erforderlichen Sog zu erzeugen.

Die Vakuumleistung ist in der Hochgeschwindigkeits-SMT-Produktion entscheidend. Alterung, Rissbildung, Verformung, Kontamination oder Leckage in einem Kopf-Vakuumschlauch können den effektiven Sog reduzieren und zu einer instabilen Aufnahmeleistung beitragen. Der Austausch eines verschlechterten Schlauchs durch die korrekte KXF0DS4AA00 Spezifikation hilft, den Zustand des Vakuumkreislaufs wiederherzustellen.

Dieser 120mm Vakuumschlauch eignet sich für die Reparatur von Platzierungsköpfen, die planmäßige Wartung, die Maschinenüberholung und die Lagerhaltung von Ersatzteilen in der Elektronikfertigung.

Grundlegende Produktinformationen

Ursache – Warum der Kopf-Vakuumschlauch ersetzt werden muss

Der Platzierungskopf führt während der normalen SMT-Produktion Tausende von repetitiven Aufnahme- und Platzierungszyklen durch.

Der Vakuumschlauch arbeitet kontinuierlich als Teil des pneumatischen Kreislaufs. Wiederholte Maschinenbewegungen, Biegungen, Druckänderungen, Umweltkontaminationen und lange Produktionszeiten können den Zustand des Schlauchs allmählich beeinträchtigen.

Häufige Ursachen für Verschlechterung sind:

Ein kleines Leck in einer Vakuumleitung kann eine größere Auswirkung haben, als seine physische Größe vermuten lässt, da der Platzierungskopf für die Handhabung von Komponenten auf einen stabilen Unterdruck angewiesen ist.

Typische Symptome von Vakuumschlauchproblemen

Das Wartungspersonal kann den KXF0DS4AA00 und den zugehörigen Vakuumkreislauf inspizieren, wenn die Maschine Symptome wie die folgenden aufweist:

• Schwache Komponentenaufnahme
• Intermittierende Aufnahmefehler
• Herunterfallende Komponenten während der Kopfbewegung
• Instabiles Vakuumniveau
• Sichtbare Schlauchrisse
• Schlauchverhärtung oder -verformung
• Lose Schlauchverbindung
• Eingeschränkter Vakuumluftstrom
• Wiederholte Aufnahmealarme
• Vakuumleistung ändert sich zwischen den Zyklen

Diese Symptome können auch von Düsen, Filtern, Ventilen, Fittings, Sensoren, Vakuumgeneratoren oder anderen pneumatischen Teilen herrühren.

Daher sollte der vollständige Vakuumkreislauf überprüft werden, bevor entschieden wird, welche Komponente ersetzt werden muss.

Lösung – Ersetzen Sie den verschlissenen KXF0DS4AA00 Vakuumschlauch

Wenn die Inspektion eine Verschlechterung oder Leckage im Originalschlauch bestätigt, hilft der Austausch durch den korrekten KXF0DS4AA00 120mm Kopf-Vakuumschlauch die pneumatische Verbindung im Platzierungskopf wiederherzustellen.

Ein ordnungsgemäß installierter Schlauch unterstützt eine konsistente Vakuumübertragung und ermöglicht es dem Düsensystem, seine Aufnahmefunktion unter den vorgesehenen Maschinenbetriebsbedingungen auszuführen.

Wartungsvorteile

Spezifikationen

Empfohlene Identifikation

Für genaue Einkäufe verwenden Sie die vollständige Identifikation:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-Kopf

Maschinen- und Kopfkonfigurationen können variieren. Käufer sollten die ursprüngliche Teilenummer und die installierte Konfiguration vor der Bestellung bestätigen.

Anwendung

Der KXF0DS4AA00 Kopf-Vakuumschlauch ist für das Vakuumsystem in kompatiblen Panasonic Platzierungskopf-Anwendungen bestimmt.

Er kann verwendet werden für:

• Platzierungskopf-Wartung
• Reparatur von Vakuumleitungen
• Austausch beschädigter Schläuche
• Vorbeugende Wartung
• Überholung von Kopfeinheiten
• Ersatzteilbestand für Produktionslinien
• Service für gebrauchte Maschinen
• Überholung von SMT-Geräten

Typische Produktionsindustrien

Dieser Vakuumschlauch kann auf Platzierungsgeräten in Fertigungsumgebungen eingesetzt werden, wie z. B.:

• Unterhaltungselektronik
• Automobil-Elektronik
• Kommunikationsausrüstung
• Industrielle Elektronik
• LED-Produkte
• Netzteilbaugruppen
• Computerhardware
• Intelligente Haushaltsgeräte
• Steuerplatinen
• Allgemeine PCB-Montage

Sein Zweck bleibt in diesen Anwendungen derselbe: Aufrechterhaltung des Vakuum-Luftwegs, der für eine zuverlässige Komponentenhandhabung erforderlich ist.

Rolle des Vakuumsystems bei der SMT-Platzierung

Während der Platzierung muss eine Düse eine Komponente vom Feeder aufnehmen und sicher halten, während sich der Kopf zur Leiterplatte bewegt.

Der Prozess hängt normalerweise von mehreren zugehörigen Komponenten ab:

Der KXF0DS4AA00 Vakuumschlauch ist Teil dieses pneumatischen Weges.

Er erzeugt selbst kein Vakuum. Seine Aufgabe ist es, einen geeigneten Luftdurchgang zwischen den zugehörigen Komponenten innerhalb des Platzierungskopf-Systems zu schaffen.

Funktionsweise

Der KXF0DS4AA00 arbeitet mit den Vakuumerzeugungs- und Düsensystemen der Maschine zusammen.

1. Vakuumerzeugung

Das pneumatische System der Maschine erzeugt Unterdruck, wenn ein Komponentenaufnahmezyklus beginnt.

2. Vakuumübertragung

Der Vakuumdruck durchläuft den angeschlossenen pneumatischen Kreislauf.

Der KXF0DS4AA00 Kopf-Vakuumschlauch bildet einen Teil dieses Luftstromwegs.

3. Düsensaugung

Unterdruck erreicht die Düsenbaugruppe und erzeugt Sog an der Düsenspitze.

4. Komponentenaufnahme

Die Düse kontaktiert die elektronische Komponente und hält sie durch Vakuumkraft.

5. Kopfbewegung

Der Platzierungskopf bewegt die Komponente zur programmierten Leiterplattenposition.

6. Komponentenplatzierung

Das Vakuum wird gemäß dem Maschinenzyklus freigegeben oder umgeschaltet, wodurch die Komponente auf die Leiterplatte platziert werden kann.

7. Wiederholte Produktion

Der Prozess wiederholt sich kontinuierlich während des Hochgeschwindigkeits-Platzierungsbetriebs.

Da der Zyklus schnell und wiederholt abläuft, muss die Vakuumleitung frei von Rissen, Lecks, Einschränkungen und falschen Anschlüssen sein.

Warum der Zustand des Vakuumschlauchs wichtig ist

Ein Schlauch kann visuell akzeptabel erscheinen und dennoch kleine Bereiche von Alterung oder Verformung aufweisen.

Probleme können auftreten, wenn:

• Die Schlauchwand hart wird
• Kleine Risse entwickeln sich nahe den Enden
• Verbindungsstellen locker werden
• Der Schlauch eingeklemmt wird
• Interne Kontamination den Luftstrom einschränkt
• Der Schlauch nach der Wartung falsch gebogen wird

Diese Bedingungen können die Effizienz der Vakuumübertragung verringern.

Aus diesem Grund sollte der Schlauch immer dann inspiziert werden, wenn der Platzierungskopf unerklärliche Aufnahmeinstabilität zeigt.

Auswahlhilfe

Die Auswahl der richtigen pneumatischen SMT-Komponente erfordert mehr als eine allgemeine optische Prüfung.

1. Teilenummer bestätigen

Die erforderliche Teilenummer ist:

KXF0DS4AA00

Ähnliche Vakuumschläuche können unterschiedliche Abmessungen oder Anwendungen haben.

2. Schlauchlänge bestätigen

Diese Spezifikation ist:

120mm

Die Länge ist wichtig, da falsche Schläuche eine unsachgemäße Verlegung, übermäßige Biegung oder Installationsspannung verursachen können.

3. Maschinenmodell bestätigen

Anwendbare Geräte umfassen:

CM402 / NPM

Überprüfen Sie immer die tatsächlich installierte Maschinen- und Kopfkonfiguration.

4. Kopf-Anwendung bestätigen

Die angeforderte Konfiguration ist:

3-Kopf

Dieses Detail sollte bei einer Anfrage angegeben werden, da unterschiedliche Kopfkonfigurationen unterschiedliche pneumatische Teile verwenden können.

5. Mit dem Originalteil vergleichen

Vergleichen Sie vor dem Kauf:

• Teilenummer
• Schlauchlänge
• Anschlussposition
• Schlauchführung
• Durchmesser
• Vorhandenes Maschinenmodell
• Platzierungskopf-Konfiguration

Ein klares Foto des Originalteils ist nützlich, wenn eine Kompatibilitätsprüfung erforderlich ist.

Empfohlene Informationen für Anfragen

Die Bereitstellung vollständiger Informationen kann Fehler bei der Teileidentifikation erheblich reduzieren.

Wartungsempfehlungen

Regelmäßige Sichtprüfung

Überprüfen Sie den Vakuumschlauch auf:

• Risse
• Verhärtung
• Abflachung
• Oberflächenverschleiß
• Lose Verbindungen
• Abnormale Biegung
• Kontamination

Verbindungsstellen prüfen

Schlauchenden und Fittings sind häufige Inspektionsbereiche, da wiederholte Wartung Verschleiß um die Verbindungsstellen herum verursachen kann.

Scharfe Biegungen vermeiden

Unsachgemäße Schlauchführung kann den Luftstrom einschränken oder vorzeitige mechanische Ermüdung verursachen.

Vakuumkreislauf sauber halten

Staub, Öl oder Kontaminationen, die in den pneumatischen Weg gelangen, können die Vakuumleistung beeinträchtigen.

Beschädigte Schläuche umgehend ersetzen

Wenn Leckagen oder physische Verschlechterungen bestätigt werden, ist ein Austausch im Allgemeinen einer provisorischen Reparatur vorzuziehen.

Fehlerbehebungsreferenz

Gehen Sie nicht davon aus, dass jedes Aufnahme-Problem vom Vakuumschlauch verursacht wird. Eine genaue Fehlerbehebung sollte das gesamte pneumatische System des Kopfes abdecken.

Planung des Ersatzteilbestands

Für Fabriken, die Panasonic SMT-Geräte betreiben, kann die Verfügbarkeit gängiger pneumatischer Kopfkomponenten Wartungsverzögerungen reduzieren.

Kleine pneumatische Komponenten können nützliche Artikel für den Wartungsbestand sein, da der Ersatz sonst verzögert werden könnte, während auf ein bestimmtes Teil gewartet wird.

Produktinspektion vor dem Versand

Typische Inspektionspunkte für KXF0DS4AA00 können sein:

• Bestätigung der Teilenummer
• Bestätigung der Länge
• Sichtprüfung
• Zustand der Schlauchoberfläche
• Zustand der Anschlussenden
• Mengenverifizierung
• Verpackungsprüfung

Bei der Bestellung mehrerer Panasonic Kopf-Teile zusammen kann eine klare Kennzeichnung der Teilenummer den Wareneingang und die Wartungsverwaltung vereinfachen.

FAQ

F1: Wofür wird der Panasonic KXF0DS4AA00 verwendet?

Der KXF0DS4AA00 ist ein 120mm Kopf-Vakuumschlauch, der in kompatiblen Panasonic CM402 und NPM 3-Kopf-Platzierungsanwendungen verwendet wird. Er überträgt Vakuumdruck innerhalb des pneumatischen Kreislaufs des Platzierungskopfes zur Unterstützung der Komponentenaufnahme.

F2: Ist der KXF0DS4AA00 eine Platzierdüse?

Nein. Der KXF0DS4AA00 ist ein Kopf-Vakuumschlauch, keine Düse. Er gehört zum Vakuum-/Pneumatiksystem innerhalb der Platzierungskopf-Baugruppe.

F3: Warum sollte ein beschädigter Vakuumschlauch ersetzt werden?

Risse, Verhärtung, Verformung oder lose Verbindungen können zu Vakuumlecks oder eingeschränktem Luftstrom führen. Dies kann zu schwacher oder instabiler Komponentenaufnahme während der Produktion beitragen.

F4: Wie kann ich bestätigen, ob der KXF0DS4AA00 zu meiner Maschine passt?

Bestätigen Sie die Teilenummer KXF0DS4AA00, die 120mm Spezifikation, das Maschinenmodell und die 3-Kopf-Konfiguration. Die Bereitstellung eines klaren Fotos des Originalschlauchs und des Installationsbereichs kann bei der Verifizierung helfen.

F5: Kann dieser Vakuumschlauch zusammen mit anderen Panasonic Kopf-Teilen bestellt werden?

Ja. Der KXF0DS4AA00 kann zusammen mit anderen pneumatischen und mechanischen Ersatzteilen für Platzierungsköpfe geliefert werden. Senden Sie Ihre vollständige Liste der Teilenummern, Maschinenmodelle, Mengen und Referenzfotos zur Überprüfung und Angebotserstellung.

Kontaktieren Sie uns

Benötigen Sie den Panasonic KXF0DS4AA00 120mm Kopf-Vakuumschlauch für die Wartung von CM402 oder NPM 3-Kopf?

Senden Sie uns Ihre Teilenummer, Maschinenmodell, Kopfkonfiguration, benötigte Menge und Referenzfoto für eine genaue Produktprüfung.

Wir unterstützen Ersatzanforderungen, planmäßige Wartung, SMT-Kopf-Reparaturprojekte und den Kauf von Ersatzteilen in großen Mengen.

Kontaktieren Sie uns für Preise, Lagerverfügbarkeit, Lieferzeiten und Angebote für KXF0DS4AA00 und verwandte Panasonic SMT-Maschinenteile.
