Panasonic N610161010AA Vakuumschlauch für CM402 CM602 NPM 16-Kopf

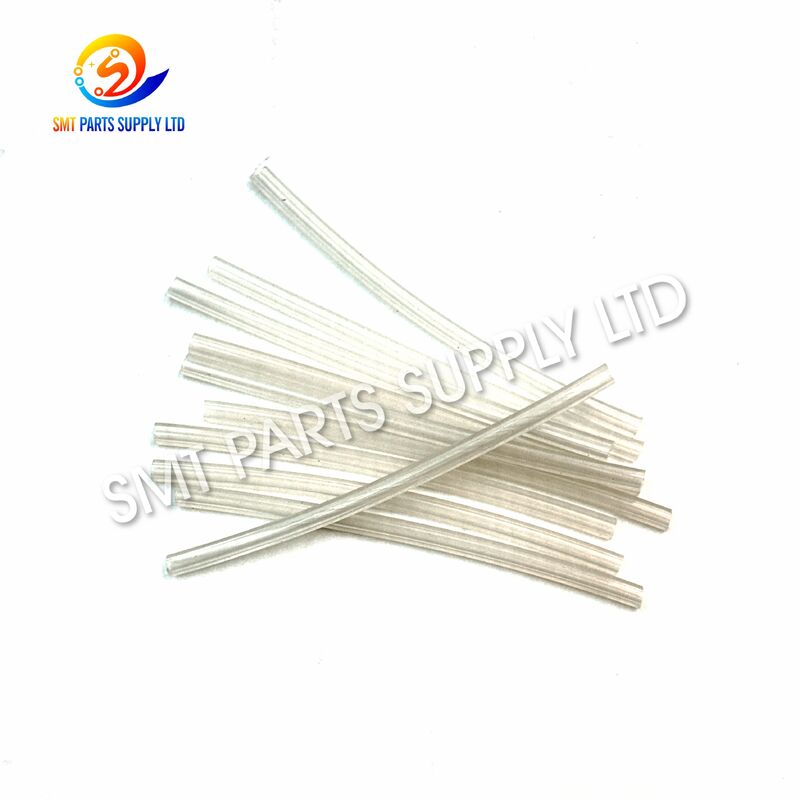

N610161010AA Vakuumschlauch für Kopf für die Wartung von CM402, CM602 oder NPM 16-Kopf? ist eine pneumatische Ersatzkomponente, die in kompatiblen Panasonic CM402, CM602 und NPM 16-Kopf SMT-Bestückungssystemen verwendet wird. Der Schlauch ist im Vakuumkreis des Bestückungskopfes installiert und sorgt für einen Luftstrom für den vom pneumatischen System der Maschine erzeugten Unterdruck. Während der Bestückung von Komponenten ist eine stabile Vakuumleistung für die zuverlässige Aufnahme, den Transfer und die Positionierung elektronischer Bauteile unerlässlich. Wenn ein Vakuumschlauch verhärtet, rissig, beschädigt, verstopft oder an seiner Anschlussstelle locker wird, kann die Saugfähigkeit instabil werden und zu Aufnahmefehlern führen.

Der Austausch des verschlissenen Schlauchs durch die korrekte

N610161010AA16-KopfGrundlegende Produktinformationen

Artikel

Das 16-Kopf-Bestückungssystem führt kontinuierlich Hochgeschwindigkeits-Aufnahme- und Bestückungszyklen durch. Die Vakuumschläuche im Kopf sind daher wiederholter Bewegung, Druckänderungen, Vibrationen und langen Betriebszeiten ausgesetzt.

Im Laufe der Zeit können diese Betriebsbedingungen die Leistung des Schlauchs beeinträchtigen.

Häufige Ursachen sind:

Ursache

Aus diesem Grund sollten Vakuumschläuche in die routinemäßige Inspektion des Bestückungskopfes einbezogen werden.

Häufige Symptome, die eine Inspektion erfordern

Der

N610161010AA Vakuumschlauch für Kopf bildet einen Teil dieses Luftstromweges.Instabile Komponentenaufnahme

• Häufige Aufnahmefehler
• Herunterfallende Komponenten während der Kopfbewegung
• Reduzierter Vakuumpegel
• Intermittierende Saugung
• Sichtbare Schlauchrisse
• Schlauchverhärtung
• Abgeflachte oder gequetschte Schläuche
• Lose pneumatische Verbindungen
• Wiederholte kopfbezogene Vakuumalarme
• Diese Symptome können auch durch Düsen, Filter, Ventile, Fittings, Sensoren, Vakuumgeneratoren oder andere pneumatische Komponenten verursacht werden.

Daher sollten Wartungstechniker den vollständigen Vakuumkreis inspizieren, bevor sie das defekte Teil bestätigen.

Lösung – Austausch des verschlissenen N610161010AA Vakuumschlauchs

Wenn die Inspektion bestätigt, dass der ursprüngliche Vakuumschlauch beschädigt, gealtert, verstopft oder undicht ist, hilft der Austausch durch den korrekten

Panasonic N610161010AA Vakuumschlauch für Kopf für die Wartung von CM402, CM602 oder NPM 16-Kopf?Ein richtig sitzender Schlauch unterstützt die stabile Übertragung von Unterdruck zwischen der Vakuumquelle und den Komponenten auf der Düsenseite.

Wartungsvorteile

Vorteil

Spezifikationen

Spezifikation

Für genauen Einkauf, bestätigen Sie die vollständige Kombination:

Panasonic + N610161010AA + CM402/CM602/NPM + 16-Kopf

Maschinenkonfigurationen können je nach Modell und Kopfversion variieren. Überprüfen Sie immer die ursprüngliche Teilenummer und die installierte Kopfkonfiguration, bevor Sie bestellen.

Anwendung

Der

N610161010AA Vakuumschlauch für Kopf bildet einen Teil dieses Luftstromweges.Typische Wartungsanwendungen umfassen:

Wartung des CM402-Kopfes

• Wartung des CM602 16-Kopfes
• Reparatur des NPM-Kopfes
• Service des Vakuumkreises
• Austausch beschädigter Schläuche
• Vorbeugende Kopfwartung
• Aufarbeitung von Bestückungsköpfen
• Ersatzteilbestand für die Produktionslinie
• Typische Produktionsumgebungen

Dieses Teil kann SMT-Linien unterstützen, die Folgendes produzieren:

Unterhaltungselektronik

• Automobil-Elektronik
• Kommunikationsausrüstung
• Industrielle Steuerplatinen
• Leistungselektronik
• LED-Baugruppen
• Computerhardware
• Smart-Home-Produkte
• Medizinische Elektronikbaugruppen
• Allgemeine PCB-Produkte
• Unabhängig vom Endprodukt bleibt die Funktion des Vakuumschlauchs dieselbe: die Übertragung von Unterdruck innerhalb des pneumatischen Systems des Bestückungskopfes.

Die Rolle von Vakuum bei der SMT-Bestückung

Eine Pick-and-Place-Maschine ist auf Vakuumabsaugung angewiesen, um Komponenten an der Düsenspitze zu halten.

Das allgemeine Vakuumsystem umfasst mehrere zugehörige Teile:

Komponente

N610161010AA Vakuumschlauch für Kopf16-KopfEr erzeugt selbst keine Saugung. Stattdessen ermöglicht er, dass das erzeugte Vakuum durch die Kopf-Baugruppe zu den relevanten Aufnahme-Komponenten gelangt.

Funktionsweise

Die Funktionsweise des N610161010AA kann als Teil des vollständigen SMT-Aufnahmezyklus verstanden werden.

1. Aufnahmebefehl

Die Maschine bewegt die ausgewählte Düse über die vom Feeder gelieferte Komponente.

2. Vakuumerzeugung

Das pneumatische System erzeugt Unterdruck gemäß der Maschinensteuersequenz.

3. Vakuumübertragung

Das Vakuum durchläuft den pneumatischen Kreislauf des Kopfes.

Der

N610161010AA Vakuumschlauch für Kopf bildet einen Teil dieses Luftstromweges.4. Komponentenaufnahme

Unterdruck erreicht die Düse und erzeugt Saugung an der Düsenspitze.

Die elektronische Komponente wird vom Feeder angehoben.

5. Komponententransfer

Der Bestückungskopf bewegt sich, während das Vakuum die Komponente sicher hält.

6. PCB-Bestückung

Die Komponente erreicht die programmierte Montageposition und wird auf die Leiterplatte platziert.

7. Vakuumfreigabe

Das Vakuum wird geschaltet oder freigegeben, damit sich die Komponente von der Düse löst.

Dieser Zyklus wiederholt sich während der SMT-Produktion kontinuierlich.

Ein stabiler Schlauchzustand ist daher wichtig für die Aufrechterhaltung einer konsistenten pneumatischen Reaktion.

Warum der Zustand des Vakuumschlauchs wichtig ist

Vakuumschläuche können sich allmählich verschlechtern, ohne dass es zu offensichtlichen Maschinenfehlern kommt.

Ein Schlauch kann entwickeln:

Kleine Risse

• Interne Einschränkungen
• Lose Verbindungen
• Verschmutzung
• Abgeflachte Abschnitte
• Falsche Biegungen
• Verschleiß im Bereich der Fittings
• Diese Probleme können die Saugung beeinflussen, auch wenn die Maschine weiterläuft.

Frühe Inspektion und Austausch können verhindern, dass ein kleines pneumatisches Problem zu wiederholten Produktionsunterbrechungen führt.

Wie man wählt

Die Auswahl des richtigen Vakuumschlauchs erfordert die Bestätigung mehrerer wichtiger Parameter.

1. Bestätigen Sie die Teilenummer

Erforderliche Teilenummer:

N610161010AA

16-Kopf

2. Bestätigen Sie die Kopfkonfiguration

Dieses Produkt ist bestimmt für:

16-Kopf-Anwendung

Wählen Sie keinen Schlauch nur nach Aussehen aus, da verschiedene Bestückungsköpfe unterschiedliche Vakuumleitungen verwenden können.

3. Bestätigen Sie das Maschinenmodell

Anwendbare Modelle umfassen:

CM402 / CM602 / NPM

Vakuumschlauch für Kopf

4. Vergleichen Sie die vorhandene Komponente

Prüfen Sie:

Ursprüngliche Teilenummer

• Gesamte Schlauchführung
• Schlauchverbindungspunkte
• Maschinenmodell
• Kopftyp
• Physische Konfiguration
• Die Bereitstellung eines Fotos des ursprünglich installierten Schlauchs kann bei der Produktverifizierung helfen.

5. Senden Sie vollständige Anfrageinformationen

Für eine schnellere Überprüfung geben Sie bitte an:

Information

Wartungsempfehlungen

Regelmäßige Inspektion

Überprüfen Sie den Vakuumschlauch auf:

Rissbildung

• Verhärtung
• Abflachung
• Abnormale Biegung
• Oberflächenverschleiß
• Lose Verbindungen
• Verschmutzung
• Inspektion der Anschlussbereiche

Die Schlauchenden und pneumatischen Fittings verdienen besondere Aufmerksamkeit, da diese Bereiche bei wiederholter Wartung Verschleiß erfahren können.

Vermeiden Sie übermäßiges Biegen

Eine falsche Führung kann den Luftstrom einschränken oder Spannungen auf den Schlauch ausüben.

Halten Sie das Vakuumsystem sauber

Staub, Öl und Schmutz sollten nicht in den pneumatischen Kreislauf gelangen.

Beschädigte Schläuche umgehend ersetzen

Vorläufige Reparaturen bieten möglicherweise keine zuverlässige Vakuumleistung. Wenn eine physische Verschlechterung bestätigt wird, wird ein Austausch empfohlen.

Fehlerbehebungsreferenz

Produktionssymptom

Vergleich mit anderen Panasonic Vakuumschläuchen für Köpfe

Teilenummer

Bestellen Sie immer gemäß der genauen Teilenummer und Kopf-Spezifikation.

Planung des Ersatzteilbestands

Für SMT-Fabriken sind pneumatische Kopf-Teile nützliche Wartungsartikel.

Bestandsart

Produktinspektion vor dem Versand

Typische Inspektionspunkte umfassen:

Bestätigung der Teilenummer

• Produkterscheinung
• Schlauchzustand
• Zustand des Anschlussbereichs
• Mengenprüfung
• Verpackungsinspektion
• Für Bestellungen mit mehreren Panasonic SMT-Teilen kann eine individuelle Kennzeichnung der Teilenummer den Wareneingang und die Wartung vereinfachen.

FAQ

F1: Wofür wird der Panasonic N610161010AA verwendet?

Der N610161010AA ist ein

Vakuumschlauch für kompatible Panasonic CM402, CM602 und NPM 16-Kopf Bestückungsanwendungen. Er überträgt Vakuumdruck innerhalb des pneumatischen Kreislaufs des Kopfes zur Unterstützung der Komponentenaufnahme.F2: Ist der N610161010AA eine Düse oder ein Düsenhalter?

Nein. Der N610161010AA ist ein

Vakuumschlauch. Er gehört zum pneumatischen System und überträgt Unterdruck an zugehörige Komponenten im Bestückungskopf.F3: Kann der N610161010AA durch den 12-Kopf Vakuumschlauch ersetzt werden?

Sie sollten nicht als austauschbar behandelt werden, ohne technische Bestätigung. Der

N610161010AA ist für 16-Kopf-Anwendungen identifiziert, während unterschiedliche Kopfkonfigurationen unterschiedliche Teilenummern und Schlauchführungen verwenden.F4: Welche Probleme kann ein beschädigter Vakuumschlauch des Kopfes verursachen?

Risse, Lecks, Verstopfungen oder lose Verbindungen können die Vakuumleistung beeinträchtigen und zu schwacher Aufnahme, intermittierender Komponentenhaltung oder vakuumbezogenen Produktionsfehlern führen.

F5: Wie kann ich die Kompatibilität vor der Bestellung bestätigen?

Geben Sie die

Teilenummer N610161010AA, das Maschinenmodell, die 16-Kopf-Konfiguration, die benötigte Menge und ein Foto der vorhandenen Komponente an. Diese Details machen die Produktverifizierung genauer.Kontaktieren Sie uns

Benötigen Sie einen

Panasonic N610161010AA Vakuumschlauch für Kopf für die Wartung von CM402, CM602 oder NPM 16-Kopf?Senden Sie uns Ihre

Teilenummer, Maschinenmodell, Kopfkonfiguration, benötigte Menge und Referenzfoto zur genauen Überprüfung.Wir unterstützen individuelle Austauschbedürfnisse, geplante Wartungen, Projekte zur Reparatur von Bestückungsköpfen und den Kauf von SMT-Ersatzteilen in großen Mengen.

Kontaktieren Sie uns für aktuelle Preise, Lagerverfügbarkeit, Lieferzeiten und Angebote für N610161010AA und verwandte Panasonic SMT-Maschinenteile.
