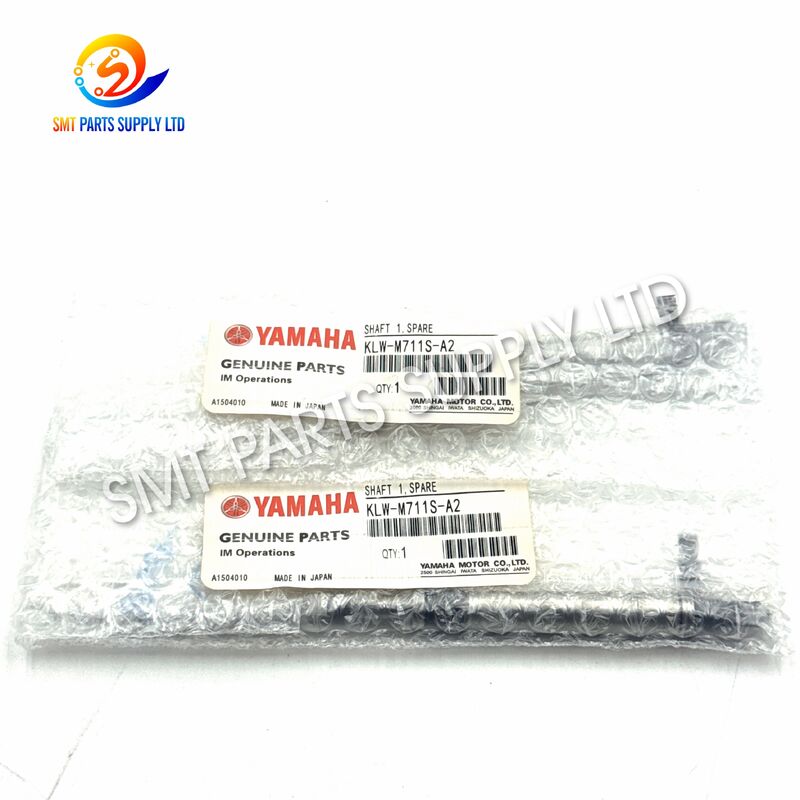

Yamaha KLW-M711S-A2 Präzisionsmechanischer SMT-Düsenkopfstab für YSM20R mit gesteuerter Düsenbewegung

Yamaha KLW-M711S-A2 Schaft 1 Düsenkopfstange für YSM20R

Die Yamaha KLW-M711S-A2 Shaft 1 Düsenkopfstange ist ein präzises mechanisches Ersatzteil, das für kompatible YSM20R-Bestückkopf-Wartungsanwendungen entwickelt wurde. Der im Düsenbewegungsmechanismus installierte Schaft hilft bei der Führung einer kontrollierten vertikalen Bewegung beim Aufnehmen, Übertragen, Erkennen und Platzieren elektronischer Komponenten.

Langfristige Produktion, Düsenkollisionen, Oberflächenverschmutzung, unzureichende Wartung, Lagerverschleiß oder unsachgemäße Installation können dazu führen, dass die Originalwelle zerkratzt, verbogen, abgenutzt oder schwer zu bewegen ist. Diese Bedingungen können zu instabilem Düsenhub, wiederholten Aufnahmefehlern, ungewöhnlichen Vibrationen, inkonsistenter Platzierungshöhe und unnötigen Maschinenstillstandszeiten führen.

KLW-M711S-A2 eignet sich für SMT-Fabriken, Dienstleister für die Elektronikfertigung, Wartungsabteilungen, Maschinenreparaturunternehmen und internationale Ersatzteilhändler. Da sich Kopfstrukturen und Teilerevisionen unterscheiden können, sollten Käufer vor der Bestellung die vollständige Teilenummer, die Position von Welle 1, die Maschinenkonfiguration, Fotos der ausgebauten Teile und den erforderlichen Lieferzustand bestätigen.

Der Düsenschaft führt bei jedem Platzierungszyklus wiederholte mechanische Bewegungen aus. Bei der Großserienfertigung kann das Teil während jeder Betriebsschicht Tausende von Bewegungen ausführen. Sein Betriebszustand kann nach und nach durch Reibung, Verschmutzung, Stöße, Verschleiß umgebender Komponenten oder unsachgemäße Wartung beeinträchtigt werden.

Eine Welle, die sich nicht mehr frei bewegt, kann Einfluss auf den gesamten Aufnahme- und Platzierungsablauf haben. Ähnliche Symptome können jedoch auch durch eine beschädigte Düse, ein verschlissenes Lager, eine schwache Feder, einen verunreinigten Halter, ein Vakuumleck, einen Ventilausfall, eine falsche Kalibrierung oder eine Instabilität des Zuführers verursacht werden. Vor dem Austausch wird eine vollständige Inspektion empfohlen.

Der Düsenkopfmechanismus sollte überprüft werden, wenn eine oder mehrere der folgenden Bedingungen auftreten:

• Der Düsenschaft bewegt sich bei der manuellen Inspektion nicht reibungslos.
• Nach der Abwärtsbewegung kehrt die Düse langsam zurück.
• An mehreren Anlegerpositionen kommt es immer wieder zu Aufnahmefehlern.
• Die Platzierungshöhe wird inkonsistent.
• Der Kopf erzeugt ungewöhnliche mechanische Geräusche oder Vibrationen.
• Auf der Welle treten sichtbare Kratzer oder Abnutzungsspuren auf.
• Die Düse weist zu großen Seitenspiel auf.
• Die Leistung der Vakuumaufnahme ändert sich nach der Kopfbewegung.
• Bei der Maschine kommt es wiederholt zu düsenbezogenen Alarmen.
• Nach der Reinigung verbessert sich vorübergehend die Platzierungsleistung.
• Es ist eine Düsenkollision oder ein Komponentenabsturz aufgetreten.
• Der Kopfmechanismus fühlt sich fester an als in anderen Positionen.

Diese Symptome weisen nicht automatisch auf einen Wellenausfall hin. Vor der Bestellung von Ersatzteilen sollte das komplette Mechanik- und Vakuumsystem bewertet werden.

Der Austausch einer verschlissenen, verbogenen, zerkratzten oder verschmutzten KLW-M711S-A2-Welle kann dazu beitragen, die mechanische Bewegung einer kompatiblen Bestückkopfbaugruppe wiederherzustellen.

Ein richtig ausgewählter Ersatz kann helfen:

• Stellen Sie eine gleichmäßigere Düsenbewegung wieder her.
• Reduzieren Sie den anormalen mechanischen Widerstand.
• Verbessern Sie die Konsistenz des Düsenrücklaufs.
• Reduzieren Sie Vibrationen, die durch beschädigte Wellenoberflächen verursacht werden.
• Unterstützt eine stabile Komponentenaufnahme.
• Verbessern Sie die Wartungseffizienz.
• Reduzieren Sie ungeplante Geräteausfallzeiten.
• Verhindern Sie den Weiterbetrieb mit verbogener Welle.
• Schützen Sie die zugehörigen Lager und Halter vor Folgeschäden.
• Bauen Sie einen zuverlässigen Notfall-Ersatzteilbestand auf.

Genaue Wellenabmessungen, Toleranzen, Materialgüte, Oberflächenbehandlung und Revisionsunterschiede sollten anhand der genehmigten technischen Dokumentation oder der entfernten Komponente überprüft werden. Unbestätigte Maßwerte sollten nicht als Kauf- oder Installationsstandards verwendet werden.

Ein ähnliches Erscheinungsbild bestätigt nicht die Austauschbarkeit. Ein anderes Suffix kann auf eine Designüberarbeitung, Schaftposition, Nutanordnung, Oberflächenbehandlung, Halterstruktur oder kompatible Kopfkonfiguration hinweisen.

Bevor Sie einen Code durch einen anderen ersetzen, bestätigen Sie Folgendes:

• Die vollständige Teilenummer.
• Position Welle 1 oder Welle 2.
• Maschinenmodell.
• Seriennummer der Maschine.
• Platzierungskopfmodell.
• Nut- und Schlitzstruktur.
• Oberes und unteres Schaftende.
• Lager- und Kragenpositionen.
• Abmessungen des ausgebauten Teils.
• Informationen zur Maschinenteilliste.
• Produktfotos aus verschiedenen Blickwinkeln.
• Frühere Maschinenmodifikationen.

Die Düsenkopfstange KLW-M711S-A2 Schaft 1 wird für die Wartung und Reparatur kompatibler SMT-Bestückkopfmechanismen verwendet.

• SMT-Produktionsfabriken.
• Dienstleister für die Elektronikfertigung.
• Leiterplattenbestückungsunternehmen.
• Hersteller von Automobilelektronik.
• Fabriken für Unterhaltungselektronik.
• Hersteller von LED-Beleuchtung.
• Hersteller von industriellen Steuergeräten.
• Hersteller medizinischer Elektronik.
• Maschinenwartungsabteilungen.
• Reparaturunternehmen für SMT-Geräte.
• Unternehmen zur Aufarbeitung gebrauchter Geräte.
• Internationale SMT-Ersatzteilhändler.
• Regionale technische Servicezentren.

Der Schaft ist Teil des mechanischen Führungssystems innerhalb des Bestückkopfes. Es unterstützt die kontrollierte Düsenbewegung, während die Maschine Komponenten aus Zuführungen aufnimmt und auf der Leiterplatte platziert.

Eine korrekt installierte Welle unterstützt:

• Sanfter Düsenabstieg.
• Konsistenter Düsenrücklauf.
• Kontrollierter Kontakt mit dem Bauteil.
• Stabile mechanische Ausrichtung.
• Reduzierte Seitenbewegung.
• Reduzieren Sie abnormale Vibrationen.
• Wiederholbarer Bestückkopfbetrieb.
• Einfachere Fehlerbehebung bei Maschinen.

Die Welle arbeitet mit der Düse, dem Halter, dem Lager, dem Kragen, der Feder, der Dichtung, dem Vakuumkanal, dem Ventil, dem Sensor, der Kamera und dem Kalibrierungssystem zusammen. Der Austausch nur der Welle löst das Problem möglicherweise nicht, wenn andere zugehörige Komponenten beschädigt sind.

Jede Bestellung sollte gemäß der bestätigten Teilenummer, dem Zustand, der Menge, den enthaltenen Komponenten und der Verpackungsmethode geliefert werden.

Bei geprüften, gebrauchten oder generalüberholten Produkten sollte das Angebot Folgendes enthalten:

• Tatsächlicher kosmetischer Zustand.
• Sichtbare Gebrauchsspuren.
• Inspektions- oder Teststatus.
• Im Lieferumfang enthaltenes Zubehör.
• Garantiebedingungen.
• Verfügbare Produktfotos.
• Verpackungsmethode.

Überprüfen Sie jeden Buchstaben, jede Zahl und jedes Suffix auf der installierten Komponente. KLW-M711S-A2 sollte nicht nur deshalb ausgewählt werden, weil es den Versionen A0, B0 oder B2 ähnelt.

Geben Sie das vollständige Maschinenmodell und die Seriennummer an. Informationen zum Maschinenmodell helfen dabei, die Anwendung einzugrenzen, reichen jedoch möglicherweise nicht aus.

Dieselbe Maschinenserie kann unterschiedliche Kopfkonfigurationen verwenden. Geben Sie das Kopfetikett, den Montagecode oder klare Installationsfotos an.

Stellen Sie sicher, dass das erforderliche Teil vorhanden istWelle 1. Schacht 2 oder andere Positionen können eine andere Struktur verwenden.

Stellen Sie fest, ob für die Reparatur Folgendes erforderlich ist:

• Nur Schaft.
• Welle und Lager.
• Schaft und Halter.
• Schaft mit Feder und Kragen.
• Komplette Kopf-Wellen-Baugruppe.
• Komplettes Bestückkopf-Reparaturset.

Stellen Sie klare Fotos bereit, die Folgendes zeigen:

• Der komplette Schaft.
• Beide Schaftenden.
• Rillen und Schlitze.
• Kragenposition.
• Lagerkontaktfläche.
• Erkennungszeichen.
• Einbaurichtung.
• Zugehöriger Inhaber.
• Beschädigter Bereich.
• Standort des Platzierungskopfes.

Überprüfen Sie Düse, Lager, Halter, Feder, Kragen, Dichtung, Vakuumdurchgang und Ventil. Die Wiederverwendung beschädigter Teile kann dazu führen, dass die neue Welle vorzeitig ausfällt.

Geben Sie die erforderliche Bedingung klar an:

Für dringende Anfragen geben Sie Folgendes an:

• Zielland.
• Postleitzahl.
• Benötigte Menge.
• Voraussichtlicher Liefertermin.
• Bevorzugter Kurier oder Versandart.
• Anforderungen an Importdokumente.

Fabriken, die mehrere YSM-Maschinen betreiben, sollten bestätigte kritische Kopfteile auf Lager halten. Verifizierte Notfallbestände tragen dazu bei, Ausfallzeiten zu reduzieren, wenn internationale Transporte erforderlich sind.

Eine professionelle Installation durch einen geschulten SMT-Wartungstechniker wird empfohlen.

1. Stoppen Sie die Maschine gemäß dem genehmigten Abschaltverfahren.
2. Isolieren Sie elektrische und pneumatische Energie, wo erforderlich.
3. Bewegen Sie den Kopf in eine sichere Wartungsposition.
4. Notieren Sie die ursprüngliche Wellenausrichtung und Montagereihenfolge.
5. Verwenden Sie saubere Werkzeuge, die für Präzisionskopfkomponenten geeignet sind.
6. Entfernen Sie die Düse und die zugehörigen Komponenten vorsichtig.
7. Untersuchen Sie die alte Welle auf Abnutzung, Verbiegung und Kratzer.
8. Überprüfen Sie Lager, Halter, Manschetten, Federn und Dichtungen.
9. Reinigen Sie den Installationsbereich mit einer zugelassenen Methode.
10. Vergleichen Sie das neue Teil mit der ausgebauten Welle.
11. Bestätigen Sie die vollständige Teilenummer und die Position von Welle 1.
12. Installieren Sie den Ersatz, ohne auf die Welle zu schlagen.
13. Bauen Sie alle zugehörigen Komponenten in der richtigen Reihenfolge wieder zusammen.
14. Überprüfen Sie vor dem Betrieb die reibungslose manuelle Bewegung.
15. Stellen Sie die Stromversorgung und Luft der Maschine sicher wieder her.
16. Führen Sie bei Bedarf die Initialisierung oder Kalibrierung durch.
17. Testen Sie die Düsenaufnahme- und Vakuumleistung.
18. Führen Sie die Probeplatzierung mit kontrollierter Geschwindigkeit durch.
19. Überprüfen Sie die Aufnahme-, Erkennungs-, Höhen- und Platzierungsergebnisse.
20. Bringen Sie die Maschine erst wieder in Produktion, wenn der Betrieb stabil ist.

• Keine sichtbar verbogene Welle einbauen.
• Schlagen Sie nicht mit Metallwerkzeugen auf Präzisionsoberflächen.
• Mischen Sie die Komponenten Welle 1 und Welle 2 nicht.
• Verwenden Sie kein nicht zugelassenes Schmiermittel.
• Beschädigte Lager oder Halter nicht wiederverwenden.
• Führen Sie eine nicht passende Welle nicht mit Gewalt in die Baugruppe ein.
• Umgehen Sie nicht den Sicherheitsschutz der Maschine.
• Setzen Sie die Produktion nicht fort, wenn weiterhin ein abnormaler Widerstand besteht.
• Gehen Sie nicht davon aus, dass ähnliche Suffixe austauschbar sind.
• Befolgen Sie die Dokumentation zur Gerätewartung.

Der Schaft kann geschützt werden durch:

1. Individuelle, saubere Innenverpackung.
2. Bei Bedarf feuchtigkeitsbeständiger Schutz.
3. Weiche Polsterung rund um Präzisionsoberflächen.
4. Eine deutlich beschriftete Einzelbox.
5. Verstärkter äußerer Exportkarton.
6. Zusätzliche Unterstützung für Sammelsendungen.

• Vermeiden Sie ein Durchbiegen während des Transports.
• Vermeiden Sie Oberflächenkratzer.
• Reduzieren Sie Kollisionsschäden.
• Vor Staub und Feuchtigkeit schützen.
• Halten Sie verschiedene Modelle getrennt.
• Teilenummernetiketten aufbewahren.
• Vereinfachen Sie die Eingangskontrolle.
• Unterstützen Sie den internationalen Expressversand.

Nr. KLW-M711S-A2 wird normalerweise als Ersatzteil für Welle 1 beschrieben. Lager, Halter, Federn, Manschetten, Dichtungen und andere Kopfkomponenten sind nur enthalten, wenn dies im Angebot klar angegeben ist.

Geben Sie das vollständige Maschinenmodell, die Seriennummer, den Bestückkopftyp, die installierte Teilenummer, die Position von Welle 1 und klare Fotos an. Der Vergleich der entfernten Komponente ist die sicherste Bestätigungsmethode.

Von einem direkten Ersatz ist nicht auszugehen. Unterschiedliche Suffixe können auf eine andere Revision, Schaftposition, Rillenstruktur oder Kopfkonfiguration hinweisen. Bestätigen Sie alle strukturellen Details vor dem Austausch.

Mögliche Symptome sind Bewegungseinschränkungen, langsamer Rücklauf, abnormale Vibrationen, übermäßiger Abstand, sichtbare Kratzer, wiederholte Aufnahmefehler, ungleichmäßige Platzierungshöhe oder mechanische Probleme nach einer Düsenkollision.

Überprüfen Sie die manuelle Bewegung, die Düsenverriegelung, den Lagerzustand, die Federinstallation, die Vakuumaufnahme, die Kopfkalibrierung, die Erkennungsleistung, die Platzierungshöhe und die Ergebnisse der Testproduktion, bevor Sie die Maschine wieder in den Vollbetrieb schalten.

SMT PARTS SUPPLY LTD.

Bitte senden Sie die folgenden Informationen für ein schnelles und genaues Angebot:

• Produktname und vollständige Teilenummer.
• Maschinenmodell und Seriennummer.
• Bestückkopftyp.
• Benötigte Menge.
• Wellenposition.
• Erforderlicher Produktzustand.
• Klare Fotos der entfernten Komponente.
• Fotos vom Installationsort.
• Zugehörige beschädigte Teile.
• Zielland und Postleitzahl.
• Standard- oder dringende Lieferanforderung.

Unser Vertriebsteam prüft die Anwendung und stellt den verfügbaren Zustand, Kompatibilitätshinweise, ein Angebot, Lieferzeit, Verpackungsdetails, Garantieinformationen und Versandoptionen bereit.

Bei dringenden Maschinenausfällen geben Sie bitte deutlich den gewünschten Liefertermin an und fügen Sie Fotos des Teileetiketts, der Wellenstruktur, des Bestückkopfs und des beschädigten Bereichs bei.

Yamaha, YSM20R und alle genannten Produktnummern sind Marken oder Kennzeichen ihrer jeweiligen Eigentümer. Sie werden nur zur Beschreibung von Kompatibilitäts- und Wartungsanwendungen verwendet.

Sofern im Angebot nicht ausdrücklich angegeben, stellt diese Auflistung keine Autorisierung, Zugehörigkeit oder Billigung durch den Gerätehersteller dar. Käufer sollten vor dem Kauf die Kompatibilität anhand der Maschinendokumentation, der installierten Komponente, der vollständigen Teilenummer, der Wellenposition und der Kopfkonfiguration überprüfen.
