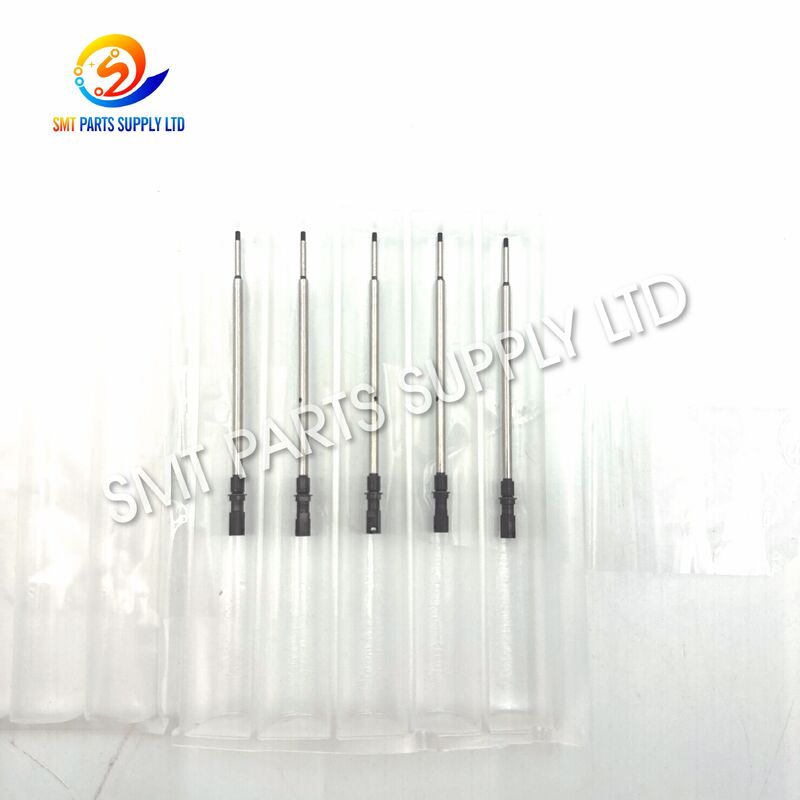

FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Precision NXT H24 Düsenwelle

DieFUJI 2AGTHA004600, 2SGTHA000500 und 2AGTHA009100 NXT H24 Kopfdüsenwelleist eine präzise mechanische Komponente, die in einem Düsenmechanismus eines H24-Platzierkopfes verwendet wird.und wiederholbare Bewegung der Düse-Achse während der Aufnahme und Platzierung von Bauteilen.

Diese Welle kann auch als H24-Spritzewelle, Düsenhalterwelle, Platzierungskopfwelle oder Düsenantriebswelle bezeichnet werden.gekratzt, gebogen, kontaminiert oder mechanisch beschädigt.

Das Produkt eignet sich für die vorbeugende Wartung, den Wiederaufbau des Platzierungskopfes, die Notfallreparatur und die Lagerhaltung von Ersatzteilen in der Fabrik.Original- und kompatible Liefermöglichkeiten können je nach Lagerbestand verfügbar sein, Lieferanforderungen und Kundenspezifikationen. Da verschiedene Bauteilnummern verschiedene Revisionen oder Montagekonfigurationen darstellen können, sollten Käufer das Maschinenmodell angeben,H24-Kopfteil, alte Teilnummer, Fotos und Abmessungen zur Bestätigung.

Die Düsenwelle führt bei normalen SMT-Anbringungsvorgängen häufige vertikale Bewegungen durch.Die Komponente kann Millionen von Bewegungszyklen durchlaufen, während sie innerhalb des Platzierkopfes arbeitet..

Mechanischer Verschleiß, Verunreinigung, Kollisionen der Düsen, unsachgemäße Wartung oder unsachgemäße Installation können die Genauigkeit der Bewegung allmählich verringern.Eine beschädigte Welle kann vor einer vollständigen Maschinenstörung zu intermittierenden Störungen führen.

Ein Problem mit der Düsenwelle kann zu einem oder mehreren der folgenden Symptome führen:

• Die Bewegung der Düse ist langsamer als normal.
• Die Düse kehrt nicht reibungslos zurück.
• Aufnahmefehler treten zeitweise auf.
• Die Positionsgenauigkeit wird instabil.
• Der Kopf erzeugt abnormale mechanische Geräusche.
• Die Düsenhöhe scheint inkonsistent.
• Der Schacht zeigt sichtbare Kratzer oder Verschleiß.
• Der Düsenmechanismus klebt während der manuellen Prüfung.
• Die Ablehnungsraten steigen unerwartet.
• Ein Maschinenalarm erscheint nach Kopfbewegung.
• Die installierte Welle ist sichtbar gebogen.
• Wiederholte Düsenfehler treten in derselben Kopfposition auf.

Diese Symptome können auch durch Düsen, Federn, Halterungen, Dichtungen, Sensoren, Vakuumkomponenten, Zuführungen, Komponentenpräsentation oder Maschinenkalibrierung verursacht werden.Der gesamte Kopfmechanismus sollte daher vor dem Austausch der Welle überprüft werden..

Durch den Austausch einer abgenutzten oder beschädigten H24-Düsenwelle kann eine kontrollierte Bewegung innerhalb des Platzierungskopfmechanismus wiederhergestellt werden.physische Abmessungen, Montageanlage, Oberflächenzustand und Montageposition.

Ein strukturierter Überprüfungsprozess und ein strukturierter Ersatzteilprozess reduzieren die Risiken für fehlerhafte Teile.

Die Auswahl der Welle sollte nicht allein nach ihrem Erscheinungsbild erfolgen. Präzisions-SMT-Kopfkomponenten können ähnlich aussehen, obwohl sie unterschiedliche Längen, Durchmesser, Endstrukturen, Rillen, Schultern, Montagemöglichkeiten,oder Produktionsrevisionen.

Die Welle ist als Präzisions-Platzierungskopfkomponente hergestellt.

Das Produkt ist für die Wartung und Reparatur von FUJI NXT-Geräten mit einem H24-Platzierkopf bestimmt.

Die Auflistung enthält Teilenverweise2AGTHA004600, 2SGTHA000500 und 2AGTHA009100, die den Käufern helfen, das Produkt anhand verschiedener Einkaufsunterlagen oder Wartungsreferenzen zu finden.

Es können verschiedene Liefermöglichkeiten vorhanden sein. Der angebotene Produktzustand und die Lieferart werden im Angebot klar angegeben.

Die Bestellungen können vor dem Versand nach Teilnummer, Maschinenmodell, Kopfetikett, Fotografien, Abmessungen und Kundenprobe überprüft werden.

Der Schacht ist individuell geschützt, um das Risiko von Kratzern, Verunreinigungen, Aufprall oder Verformungen während des internationalen Transports zu verringern.

Die nachstehende Tabelle dient der Produktidentifizierung und garantiert nicht, dass alle aufgeführten Nummern direkt austauschbar sind.

Die drei Teilnummern können sich auf verwandte Produkte, Produktionsrevisionen, Teilbaugruppen oder unterschiedliche H24-Kopfkonfigurationen beziehen.Ähnliche Produktbeschreibungen bestätigen nicht automatisch identische Abmessungen oder einen direkten Austausch.

Vor der Ersetzung einer Referenz durch eine andere sollten die Kunden überprüfen:

Die H24-Kopfdüsenwelle eignet sich für Fabriken, Wartungsstellen, Dienstleistungsunternehmen und Händler, die mit FUJI NXT SMT-Platziergeräten arbeiten.

EMS-Fabriken betreiben häufig mehrere SMT-Linien für verschiedene Kundenprojekte.

Die hohe Volumenproduktion von Haushaltselektronik, intelligenten Geräten, Displays und zugehörigen Leiterplatten erfordert eine stabile Aufnahme- und Platzierungsleistung.Verbrauchte Kopfteile sollten während der geplanten Wartung ausgetauscht werden.

Die Produktion von Automobilelektronik erfordert in der Regel eine dokumentierte Wartung, kontrollierte Austauschverfahren und eine stabile Leistung der Ausrüstung.Vor der Installation ist die Überprüfung der Teilnummer besonders wichtig.

Die Welle kann NXT-Geräte unterstützen, die für die Herstellung von Steuerungen, Sensoren, Leistungsmodulen, Wechselrichtern, industriellen Kommunikationsprodukten und Automatisierungseinrichtungen verwendet werden.

Hersteller von Routern, Kommunikationsmodulen, Netzwerkprodukten und Signalverarbeitungsplatten können Düsenwellen in ihr Ersatzteilbestand der Platzierungsmaschinen aufnehmen.

Die Produktion von LED-Boards kann lange Betriebszeiten und wiederholte Platzierungszyklen erfordern.

Einrichtungen, die medizinische elektronische Produkte montieren, können im Rahmen ihrer genehmigten Wartungs- und Qualitätskontrollverfahren überprüfte Ersatzteile verwenden.

Professionelle Dienstleister dürfen das Bauteil während der H24-Kopfkontrolle, beim Wiederaufbau, bei der Reparatur und beim Funktionstest verwenden.

Vertriebshändler können die Düsenwelle an Fabriken liefern, die NXT-Platziermaschinen betreiben.

Der H24-Platzierungskopf verwendet mehrere Düsenpositionen, um elektronische Komponenten aus den Zuführern auszuwählen und auf programmierte PCB-Platzierungen zu platzieren.Die Düsenwelle ist Teil der mechanischen Struktur, die eine gesteuerte vertikale Düsenbewegung unterstützt.

Eine vereinfachte Platzierungsfolge ist nachstehend beschrieben:

1. Der Platzierungskopf bewegt sich in die Aufnahmeposition.
2. Der ausgewählte Düsenmechanismus bewegt sich nach unten.
3. Die Düse erreicht die programmierte Abholhöhe.
4. Das Vakuum wird durch das Düsensystem aufgetragen.
5. Die elektronische Komponente wird aus dem Futter ausgesucht.
6. Die Komponente wird durch den Kopf angehoben und transportiert.
7. Die Maschine überprüft die Position und Ausrichtung der Bauteile.
8. Der Kopf bewegt sich zu den programmierten PCB-Koordinaten.
9. Die Düse sinkt auf die Platzierungshöhe.
10. Die Komponente wird auf die Löt-Paste-Position freigesetzt.
11. Die Düse kehrt in ihre Ausgangsposition zurück.
12. Die Maschine setzt den nächsten programmierten Zyklus fort.

Der Schacht muss während des gesamten Prozesses eine reibungslose und stabile Bewegung aufrechterhalten.oder eine Fehlausrichtung der Anlage kann die Reibung erhöhen und die Rückkehr der Düse beeinträchtigen.

Wenn nur die Welle ausgetauscht wird, löst sich das Problem möglicherweise nicht, wenn auch die Führung, die Feder, die Dichtung, der Halter, die Düse oder ein anderer zugehöriger Bauteil beschädigt ist.

Überprüfen Sie, ob die Ausrüstung zur FUJI NXT-Serie gehört.

Überprüfen Sie, ob die Maschine mit einem H24-Kopf ausgestattet ist.

Überprüfen Sie die Wartungsunterlagen, Etiketten, Einkaufshistorie und das entnommene Bauteil auf eine der folgenden Referenzen:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Die Fotos sollten deutlich zeigen:

• Vollständiges Wellenprofil
• Beide Endstrukturen
• Hauptkörperoberfläche
• Rillen und Schultern
• mit einem Durchmesser von mehr als 20 mm
• Standort- oder Montagedetails
• Originaletikett oder Originalverpackung
• Anbringungsposition im Inneren des Kopfes

Verwenden Sie geeignete Präzisionsmessgeräte und vermeiden Sie beim Messen, dass sich die ursprüngliche Welle kratzen lässt.

Bei Notwartung sollten Sie die sofortige Ersatzmenge zusammen mit zusätzlichem Ersatzteil bestellen.Betriebsstunden, und historische Ausfallprotokolle.

Vollständige Anfrageinformationen helfen, die Angebotszeit und die Risiken für falsche Bestellungen zu reduzieren.

Die Düsenwelle sollte vor dem Versand als präzise mechanische Komponente überprüft werden.

Kompatible Bauteile sollten normalerweise vor dem Großkauf durch eine erste Musterbestellung bewertet werden.

Die Installation sollte von qualifiziertem SMT-Wartungspersonal durchgeführt werden, das mit den FUJI NXT-Stellköpfen vertraut ist.

• Stoppen Sie die Maschine nach den Sicherheitsvorschriften.
• Entfernen Sie den Kopf nach dem zugelassenen Wartungsverfahren.
• Arbeiten Sie an einem sauberen und gut beleuchteten Ort.
• Bereiten Sie geeignete Präzisionswerkzeuge vor.
• Aufzeichnen Sie die ursprüngliche Montage.
• Vergleichen Sie den neuen Schacht mit dem entfernten Bauteil.
• Überprüfen Sie die Führung, den Halter, die Feder, die Dichtung und die Düse.
• Bestätigen Sie, dass der Ersatz keine sichtbaren Schäden aufweist.

• Drängen Sie die Welle nicht in die Führung.
• Schlagen Sie nicht mit Metallwerkzeugen in den Schacht.
• Berühren Sie Präzisionsoberflächen nicht mit schmutzigen Händen.
• Halten Sie Staub, Fasern, Öl und Metallpartikel fern.
• Installieren Sie die Rückhaltekomponenten in der richtigen Reihenfolge.
• Verwenden Sie nur zugelassenes Schmiermittel, wenn ein Schmieren erforderlich ist.
• Bestätigen Sie die Freizügigkeit, bevor die Montage abgeschlossen ist.
• Bei Bedarf beschädigte zugehörige Komponenten ersetzen.

• Überprüfen Sie die Wellenbewegung manuell, sofern zulässig.
• Bestätigen Sie, dass die Düse frei zurückkehrt.
• Der Kopf ist nach dem Verfahren der Maschine neu zu montieren.
• Abschließen der erforderlichen Kalibrierung.
• Führen Sie einen kontrollierten Abholtest durch.
• Führen Sie ein risikoarmes Vermittlungsprogramm durch.
• Überprüfen Sie die Rückgabe der Düse und die Abholung der Komponenten.
• Überprüfen Sie die Gerichtskammern.
• Das Wartungsdatum und die Ersatzteilnummer sind anzugeben.

Die Schachtel darf nicht ohne genehmigtes technisches Verfahren geschliffen, poliert, gebogen, gerade gemacht oder verändert werden, da eine Änderung kritische Abmessungen und Oberflächenmerkmale verändern kann.

Präzisionswellen können durch Aufprall, Verunreinigung, Vibrationen oder Kontakt mit anderen Metallprodukten beschädigt werden.

1. Bestätigen Sie die Teilnummer und die bestellte Menge.
2. Überprüfen Sie die Schachtoberfläche.
3. Die Schachtel wird in eine individuelle Schutzhülle oder -tasche gelegt.
4. Beide Enden und Funktionsflächen schützen.
5. Fügen Sie Polstermaterial hinzu.
6. Legen Sie den Gegenstand in eine geeignete Innenbox.
7. Die Innenbox in den Exportkarton befestigen.
8. Anbringen von Produkt- und Mengenetiketten.
9. Versiegeln Sie den Umkarton.
10. Bereiten Sie die erforderlichen Versanddokumente vor.

Wir liefern Platzierungskopfkomponenten, Düsen, Zuführer, Zuführteile, Motoren, Sensoren, Ventile, Steuerungstafeln, Kabel, Filter, Gürtel und andere Teile von SMT-Maschinen.

Produkte können nach Maschinenmodellen, Bauteilnummern, Etiketten, Proben, Fotos und Abmessungen überprüft werden.

Original- und kompatible Lieferoptionen können je nach Kundenanforderungen, Lagervorräten, Qualitätserwartungen und Lieferplänen angeboten werden.

Wir unterstützen Notfallwartungsbestellungen, regelmäßige Fabrikkäufe, Verteilerinventar und konsolidierte Ersatzteillieferungen.

Für Kunden in Europa, Nordamerika, Südostasien und anderen globalen Märkten stehen Schutzverpackungen und flexible Transportmöglichkeiten zur Verfügung.

Nein. Die Kompatibilität hängt von der installierten H24-Version, der Maschinenkonfiguration und der erforderlichen Bauteilnummer ab. Bitte das vollständige Maschinenmodell, das Identifikationsetikett des Kopfes,Alte Schachtfotos, Abmessungen und Menge vor der Bestellung.

Diese Referenzen können verschiedene Revisionen, Konfigurationen oder Montagepositionen darstellen.Kopfmarkierung, und die Anlageposition vor dem Austausch überprüft werden.

Abhängig von Lagerbestand und Kundenanforderungen können Original- und kompatible Lieferoptionen verfügbar sein.Das Angebot wird den Zustand des angebotenen Produkts und die Art der Lieferung eindeutig angeben, damit die Kunden die passende Option auswählen können.

Bitte senden Sie die erforderliche Bauteilnummer, das vollständige Maschinenmodell der FUJI NXT, das H24-Kopfteil, klare Produktfotos, kritische Abmessungen, erforderliche Menge, Bestimmungsland, bevorzugte Lieferart,und erwartetes Lieferdatum.

Das Produkt kann mit Düsen, Zuführern, Zuführteilen, Motoren, Sensoren, Ventilen, Kabeln, Filtern, Steuerplatten, Förderteilen,und andere SMT-Maschinenkomponenten zur Vereinfachung des Einkaufs und des Transports.

FUJI und verwandte Maschinennamen sind Marken ihrer jeweiligen Inhaber und dienen ausschließlich zur Beschreibung der Produktkompatibilität und der vorgesehenen Anwendung.

Die Auflistung impliziert keine Genehmigung, Sponsoring oder Zugehörigkeit, sofern nicht ausdrücklich im Angebot angegeben.Kunden sollten vor der Bestellung alle Teilenummern und Anwendungsdaten überprüfen.

Bitte geben Sie die Bauteilnummer, das komplette NXT-Maschinenmodell, das H24-Kopfteil, die erforderliche Menge, das Lieferland und klare Fotos in Ihre Anfrage ein.
