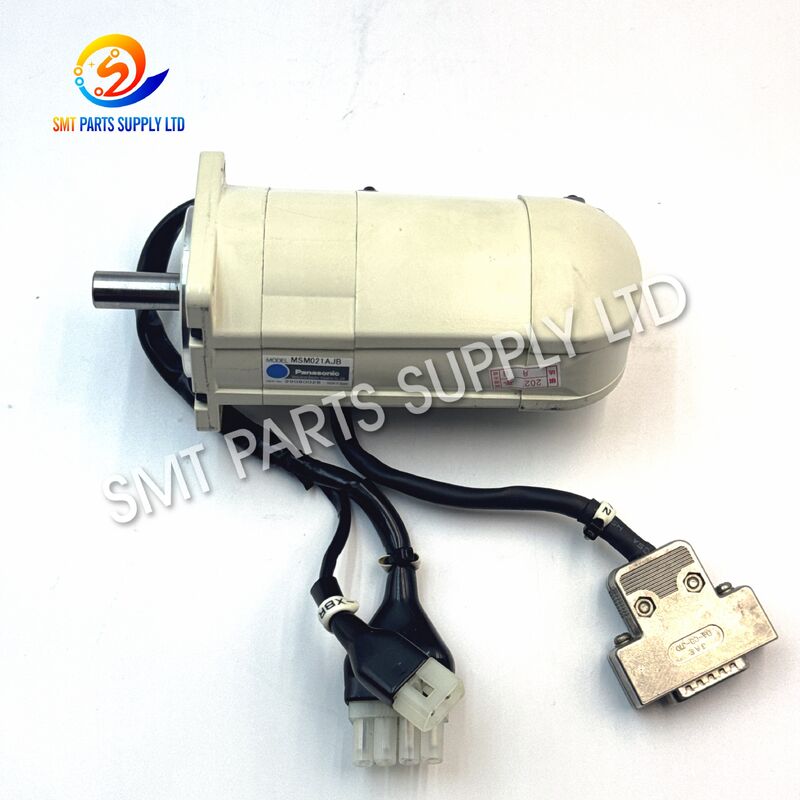

Panasonic MSM021AJB 200 W AC-Servomotor für HDF-Dosiersystem

Panasonic MSM021AJB 200W AC-Servomotor für HDF-Dosiersystem

Der Panasonic MSM021AJB AC-Servomotor ist eine Präzisionskomponente zur Bewegungssteuerung, die in kompatiblen HDF-Dosiersystemen und anderen industriellen Automatisierungsgeräten verwendet wird. Er wandelt elektrische Befehle von einem kompatiblen Servo-Treiber in eine gesteuerte Drehbewegung um und ermöglicht es der Maschinenachse, präzise Positionierung, Beschleunigung, Verzögerung und repetitive Produktionsbewegungen auszuführen.

Der MSM021AJB gehört zur MSM021A-Motorenfamilie von Panasonic. Veröffentlichte Daten für MSM021A-Varianten identifizieren diese Familie als eine 200W, 100V-Klasse AC-Servomotorenplattform mit einem inkrementellen Encoder mit 2500 P/U. Panasonic listet auch Produkte der MSM021-Serie unter seinen eingestellten älteren Servomotorenprodukten, was die korrekte Modellverifizierung besonders wichtig macht, wenn Ersatzteile beschafft werden.

Für ein bestehendes HDF-Dosiersystem hilft die Auswahl des richtigen Servomotors, die ursprüngliche mechanische Schnittstelle, die Rückkopplungsanordnung und die Bewegungssteuerungsleistung beizubehalten. Käufer sollten immer das vollständige MSM021AJB Modell, die Wellen-, Steckerkonfiguration, die Einbaumaße und den installierten Servo-Treiber vor dem Austausch vergleichen.

Ursache

Servomotoren, die in Dosiersystemen verwendet werden, arbeiten durch wiederholte Beschleunigungs-, Positionierungs-, Stopp- und Rücklaufzyklen. Langfristiger Betrieb, mechanische Belastung, Kontamination oder Verschleiß zugehöriger Komponenten können schließlich zu instabilem Achsenverhalten führen.

Typische Gründe für die Überprüfung oder den Austausch eines MSM021AJB-Motors sind:

Ein motorbezogenes Problem sollte nicht automatisch nur anhand eines Positionierungsfehlers diagnostiziert werden. Ähnliche Symptome können auch vom Servo-Treiber, Encoder-Kabel, Motorkabel, Kupplung, Kugelgewindetrieb, Führungsschiene oder Maschinensteuerungsparametern herrühren.

Lösung

Wenn eine Dosiermaschine anormale Achsenbewegungen entwickelt, sollten Techniker das gesamte Servo-System überprüfen, bevor einzelne Komponenten ausgetauscht werden.

Ein praktisches Wartungsverfahren umfasst:

1. Servo-Alarm aufzeichnen.
Überprüfen Sie die Maschinenanzeige oder den Servo-Verstärker und notieren Sie den genauen Alarmcode, bevor Sie den Motor abklemmen.

2. Mechanische Bewegung prüfen.
Stellen Sie sicher, dass die angeschlossene Achse, der Kugelgewindetrieb, die Kupplung, das Lager oder der Getriebemechanismus ohne ungewöhnlichen Widerstand bewegt.

3. Kabel und Steckverbinder prüfen.
Lose, verschmutzte, gebrochene oder beschädigte Steckverbinder können die Stromversorgung oder das Encoder-Feedback unterbrechen.

4. Vorhandenen Motor inspizieren.
Überprüfen Sie die Welle, das Gehäuse, den Steckverbinder, das Lagerspiel, den Drehwiderstand und sichtbare Schäden.

5. Vollständige Modellnummer bestätigen.
Verwenden Sie MSM021AJB, nicht nur "Panasonic 200W Motor", wenn Sie einen Ersatz anfordern.

6. Mechanische Schnittstelle vergleichen.
Überprüfen Sie Wellenabmessungen, Flanschmontage, Steckverbinderorientierung und Kabelanordnung.

7. Servo-Treiber-Kompatibilität bestätigen.
Panasonic-Dokumentation betont, dass Motoren und Servo-Treiber in kompatiblen Kombinationen verwendet werden müssen.

Die korrekte Modellübereinstimmung minimiert Installationsänderungen und hilft, das ursprüngliche Bewegungssystem effizient wiederherzustellen.

Spezifikationen

Hauptproduktspezifikationen

Veröffentlichte Listen für mehrere MSM021A-Varianten identifizieren die Familie durchweg als 200W, 100V und 2500 P/U inkrementellen Encoder-Spezifikation. Die genaue Suffix-abhängige Konstruktion des MSM021AJB sollte vor der Installation mit dem Originalmotor abgeglichen werden.

Anforderungen an die Modellidentifizierung

Vergleich der MSM-Serien

Verschiedene MSM-Motorenfamilien können ähnlich aussehen, sollten aber nicht als direkt austauschbar behandelt werden.

Die Motorleistung allein reicht daher nicht für die Auswahl eines Ersatzes aus. Die Panasonic-Dokumentation unterscheidet Motorenfamilien nach Spannung, Leistung, Encoder-Spezifikationen und kompatiblen Treibern.

Anwendung

Der Panasonic MSM021AJB ist für kompatible HDF-Dosiergeräte geeignet, bei denen eine gesteuerte Drehbewegung erforderlich ist.

Dosierachsenantrieb

Der Motor kann eine gesteuerte Bewegung für eine Maschinenachse liefern, die dosierbezogene Mechanismen während programmierter Produktionssequenzen positioniert.

Präzisionspositionierung

Die Encoder-Rückmeldung ermöglicht es dem Servo-Steuerungssystem, die Motorbewegung kontinuierlich zu überwachen und die Achse gemäß der befohlenen Position zu korrigieren.

Wiederholende Automatisierung

Dosiergeräte führen oft Tausende von wiederholten Bewegungen aus. Die Servo-Steuerung eignet sich für Anwendungen, die konsistentes Starten, Beschleunigen, Stoppen und Rückpositionieren erfordern.

Maschinenreparatur

Der MSM021AJB kann beim Austausch eines vorhandenen Motors mit den gleichen Spezifikationen in kompatiblen Geräten verwendet werden.

Vorbeugende Wartung

Produktionsanlagen, die ältere Automatisierungssysteme betreiben, können modellspezifische Servomotoren als Wartungsbestand vorhalten, um Ausfallzeiten aufgrund von Komponentenversagen zu reduzieren.

Unterstützung für ältere Geräte

Panasonic identifiziert Servoprodukte der MSM021-Serie als eingestellte ältere Produkte. Korrekt identifizierte Ersatzkomponenten können daher für die Wartung bestehender Produktionsmaschinen wertvoll sein.

Funktionsweise

Der MSM021AJB arbeitet als Teil eines Closed-Loop-Servo-Systems.

Maschinensteuerung → Servo-Treiber → MSM021AJB Motor → Mechanische Achse → Encoder-Feedback

Schritt 1: Bewegungsbefehl

Die Maschinensteuerung sendet einen Positions- oder Bewegungsbefehl gemäß dem Dosierprogramm.

Schritt 2: Servo-Treiber-Steuerung

Der Servo-Verstärker verarbeitet den Befehl und regelt die dem Motor zugeführte elektrische Leistung.

Schritt 3: Motorrotation

Der MSM021AJB wandelt das elektrische Steuersignal in eine gesteuerte Drehbewegung um.

Schritt 4: Mechanische Übertragung

Die Welle überträgt die Bewegung über eine Kupplung, Riemenscheibe, Kugelgewindetrieb oder eine andere mechanische Übertragungskomponente.

Schritt 5: Encoder-Feedback

Der Encoder misst die Motorbewegung und gibt Feedback an das Servo-Steuerungssystem zurück.

Schritt 6: Automatische Korrektur

Das Servo-System vergleicht kontinuierlich die befohlene Bewegung mit dem tatsächlichen Feedback und korrigiert die Motorreaktion, wenn erforderlich.

Dieses Closed-Loop-Prinzip bietet eine kontrolliertere Positionierung als ein Standardmotor, der ohne Feedback arbeitet.

Warum korrekte Servo-Bewegung wichtig ist

Eine stabile Servo-Bewegung ist in automatisierten Dosierprozessen besonders wichtig, da inkonsistente Achsenbewegungen die Wiederholgenauigkeit der Maschine beeinträchtigen können.

Ein Ersatzmotor muss daher sowohl mit dem elektrischen Steuerungssystem als auch mit der mechanischen Maschinenstruktur übereinstimmen.

Auswahlhilfe

1. MSM021AJB bestätigen

Der vollständige Produktcode sollte die erste Auswahlreferenz sein.

Vermeiden Sie die Bestellung nur nach:

• 200W
• Panasonic Servo-Motor
• MSM-Motor
• HDF-Motor

Der vollständige Code MSM021AJB bietet eine wesentlich genauere Beschaffungsreferenz.

2. Typenschild des Originals prüfen

Stellen Sie eine klare Fotografie des ursprünglichen Motoretiketts bereit. Dies hilft, das genaue Modell zu verifizieren und Bestellfehler zu reduzieren.

3. Servo-Treiber bestätigen

Die Kompatibilität von Motor und Treiber ist unerlässlich. Die Servo-Handbücher von Panasonic weisen die Benutzer ausdrücklich an, die Motorbaureihe, die Nennleistung, die Spannungsangabe, die Encoder-Spezifikation und die vorgesehene Treiberkombination zu überprüfen.

4. Welle vergleichen

Prüfen Sie:

• Wellendurchmesser
• Wellenlänge
• Keilnut
• Kupplungsschnittstelle
• Mechanischer Zustand

5. Einbaumaße vergleichen

Überprüfen Sie:

• Flanschgröße
• Positionen der Befestigungslöcher
• Lokalisierungsdurchmesser
• Gehäuseabmessungen
• Einbauraum

6. Steckverbinder vergleichen

Überprüfen Sie sowohl die Stromversorgungs- als auch die Feedback-Steckverbinder mit dem vorhandenen Motor.

7. HDF-Maschine bestätigen

Wenn möglich, geben Sie das Modell der HDF-Dosiermaschine und die Einbauposition an.

Empfohlene Informationen für ein Angebot

Für eine schnellere Modellprüfung und Angebotserstellung geben Sie bitte an:

Die Bereitstellung dieser Details kann Kompatibilitätsfehler erheblich reduzieren.

Wartung und Installation

Vor der Installation die Stromversorgung der Maschine gemäß den Sicherheitsverfahren des Geräteherstellers trennen.

Den Ersatzmotor auf Transportschäden prüfen und die Modellnummer vor der Montage bestätigen.

Schlagen Sie nicht auf die Motorwelle und zwingen Sie die Kupplung nicht in Position. Übermäßige mechanische Stöße können Präzisionslager oder Feedback-Komponenten beschädigen.

Prüfen Sie den angetriebenen Mechanismus auf ungewöhnlichen Widerstand, bevor Sie den Ersatzmotor anschließen. Der Einbau eines neuen Motors an einer festsitzenden mechanischen Achse kann das Servo-System überlasten.

Prüfen Sie die Motor- und Encoder-Kabel sorgfältig. Ein Kabelproblem kann Symptome ähnlich einem Motorausfall hervorrufen.

Nach der Installation die Maschineninitialisierung, Servo-Alarme, Achsenrichtung, Bewegungsstabilität und Positionierungsleistung prüfen, bevor das Gerät wieder in die normale Produktion zurückgeführt wird.

FAQ

F1. Wofür wird der Panasonic MSM021AJB verwendet?

Der MSM021AJB ist ein AC-Servomotor für die präzise Bewegungssteuerung in kompatiblen industriellen Automatisierungsgeräten, einschließlich HDF-Dosiersystemen. Er treibt eine mechanische Achse an, während das Encoder-Feedback eine gesteuerte Positionierung und wiederholbare Bewegung unterstützt.

F2. Ist der MSM021AJB ein 200W Servomotor?

Der MSM021AJB gehört zur MSM021A-Motorenfamilie von Panasonic. Veröffentlichte Spezifikationen für MSM021A-Varianten identifizieren die Familie als 200W und 100V mit einem inkrementellen Encoder mit 2500 P/U. Genaue Suffix-Details sollten dennoch verifiziert werden.

F3. Kann ein anderer 200W Panasonic-Motor den MSM021AJB ersetzen?

Nicht automatisch. Motoren mit der gleichen Leistungsklasse können unterschiedliche Spannungsklassen, Encoder, Wellen, Steckverbinder oder kompatible Servo-Treiber verwenden. Bestätigen Sie das vollständige Modell und die mechanische Konfiguration vor dem Austausch.

F4. Was sollte ich vor der Bestellung angeben?

Bitte geben Sie das vollständige MSM021AJB-Modell, die benötigte Menge, ein Foto des Motor-Typenschilds, Fotos der Welle und des Steckverbinders, das HDF-Maschinenmodell und das Servo-Treiber-Modell an, falls verfügbar.

F5. Warum sollte auch der Servo-Treiber überprüft werden?

Der Treiber liefert und steuert den Motor und verarbeitet gleichzeitig das Encoder-Feedback. Die Panasonic-Dokumentation schreibt kompatible Motor- und Treiberkombinationen vor, daher kann eine falsche Paarung zu Alarmen, schlechter Leistung oder Inkompatibilität führen.

Kontaktieren Sie uns

Sie suchen einen Panasonic MSM021AJB 200W AC-Servomotor für ein HDF-Dosiersystem?

Senden Sie uns Ihr Motor-Modell, die benötigte Menge, das Maschinenmodell, das Servo-Treiber-Modell und klare Fotos des ursprünglichen Motor-Etiketts und der Steckverbinder. Wir können Ihnen helfen, die erforderliche Konfiguration vor der Angebotserstellung zu bestätigen.

Wir liefern Servomotoren und Ersatzteile für die industrielle Automatisierung für Wartung, Austausch und Produktionslinienunterstützung.

Kontaktieren Sie uns für aktuelle Verfügbarkeit, Angebot, Lieferzeit, technische Bestätigung und internationale Versandoptionen.
