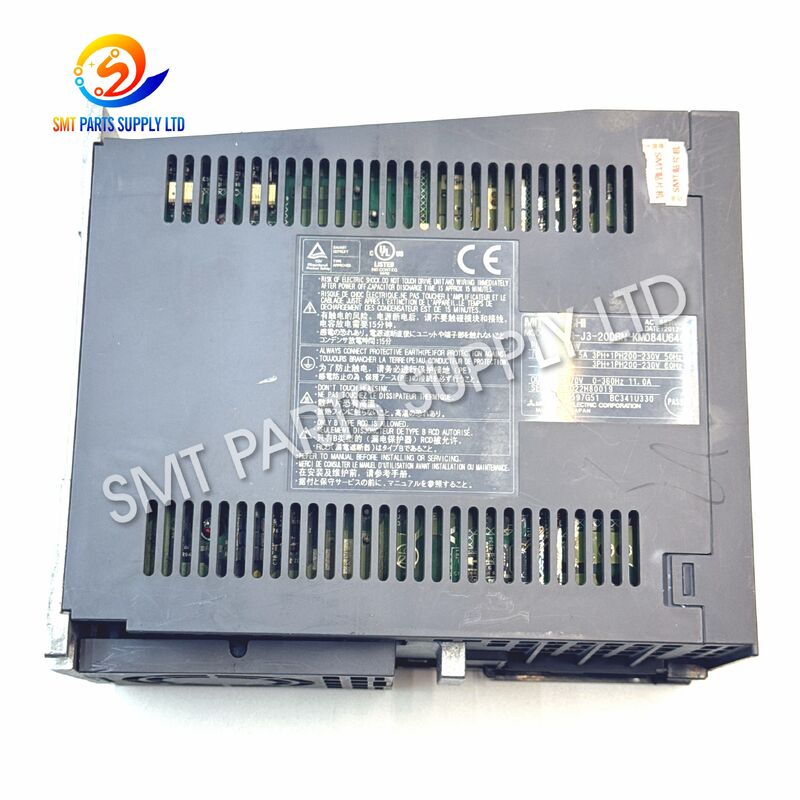

JUKI FX-3R Y Servo-Verstärker MR-J3-200BN-KM084U646 40104696

Der JUKI 40104696 MR-J3-200BN-KM084U646 Y Servo-Verstärker ist ein 2kW Servoantrieb, der für das Y-Achsen-Bewegungssystem der JUKI FX-3R und FX-3RA SMT-Bestückungsautomaten entwickelt wurde. Die vollständige Modellbezeichnung, einschließlich des KM084U646-Suffixs, ist bei der Auswahl eines Ersatzgeräts wichtig, da ähnliche MR-J3 Servo-Verstärker unterschiedliche maschinenspezifische Konfigurationen oder Achsanwendungen verwenden können. Branchenreferenzen identifizieren 40104696 spezifisch als den 2kW-Verstärker für die Y-Achse des FX-3R/FX-3RA.

Das Gerät basiert auf der MELSERVO-J3 MR-J3-200BN-Plattform von Mitsubishi Electric. Der Standard-MR-J3-200BN ist für 2kW ausgelegt, verwendet SSCNET III-Kommunikation, gehört zur 200V-Klasse und ist für Hochleistungs-Servo-Regelung konzipiert.

Für SMT-Fabriken, die JUKI FX-Serienmaschinen warten, ist dieser Verstärker ein wichtiges Ersatzteil zur Fehlerbehebung bei Y-Achsen-Servo-Alarmen, Bewegungsfehlern, instabiler Positionierung oder maschinenbedingten Ausfallzeiten aufgrund von Verstärkerproblemen.

Ursache

Servo-Verstärker arbeiten während der SMT-Produktion kontinuierlich und regeln wiederholt Geschwindigkeit, Drehmoment, Beschleunigung, Verzögerung und Positionierung des Servomotors. Lange Betriebszeiten in Kombination mit elektrischen und Umgebungsbedingungen können schließlich zu Problemen im Servo-System führen.

Häufige Ursachen, die eine Inspektion oder einen Austausch erfordern können, sind:

• Langzeitige Hitzeeinwirkung im Schaltschrank.
• Schlechte Belüftung oder blockierter Kühlstrom.
• Abnormale Eingangsspannung oder instabile Strombedingungen.
• Alternde interne elektronische Komponenten.
• Lose Motor-, Encoder- oder Kommunikationsverbindungen.
• Beschädigte Servomotorkabel.
• Übermäßige mechanische Widerstände auf der Y-Achse.
• Kommunikationsprobleme zwischen der Bewegungssteuerung und dem Verstärker.
• Falsche Erdung oder elektrische Störungen.
• Frühere Reparaturen mit einer inkompatiblen Verstärkerversion.

Ein Servo-Alarm bedeutet nicht automatisch, dass der Verstärker selbst defekt ist. Der Motor, die Kabel, die Steuerung, das Kommunikationsnetzwerk und die mechanische Achse sollten ebenfalls inspiziert werden, bevor das Gerät ausgetauscht wird.

Lösung

Wenn die Fehlerbehebung einen verstärkerbedingten Ausfall bestätigt, sollte der richtige Ersatz so genau wie möglich mit der ursprünglichen Maschinenkonfiguration übereinstimmen.

Verifizieren Sie für diese Anwendung die folgenden Identifikationsmerkmale:

Die Verwendung der vollständigen Teilenummer und des vollständigen Verstärker-Suffixs hilft, das Risiko der Bestellung einer falschen X-Achsen-Version oder eines anderen optisch ähnlichen MR-J3 Servo-Verstärkers zu reduzieren.

Vor der Installation sollten Techniker auch den Y-Achsen-Motor, das Motorkabel, die Rückkopplungsanschlüsse, das Kommunikationskabel, die Erdung, die Stromversorgung und die mechanische Bewegung inspizieren. Die Behebung externer Probleme vor der Installation des Ersatzverstärkers kann helfen, wiederkehrende Alarme zu verhindern.

Spezifikationen

Produktspezifikationen

Die Standard-Mitsubishi MR-J3-200BN-Plattform ist als 2kW SSCNET III Servo-Verstärker mit dreiphasigem AC 200–230V Hauptstromkreis-Eingang, dreiphasigem AC 170V Servo-Ausgang, 11A Nenn-Ausgangsstrom und Sinuswellen-PWM/Stromregelung spezifiziert. Dies sind Basismodell-Spezifikationen; die maschinenspezifische KM084U646-Version sollte immer anhand des Original-Typenschilds vor dem Austausch überprüft werden.

Basis MR-J3-200BN Technische Referenz

Vergleich verwandter Servo-Verstärker

Teilereferenzen unterscheiden 40104696 / KM084U646 als die Y-Achsen-Version und 40104695 / KM084U645 als die X-Achsen-Version für FX-3R/FX-3RA-Geräte. Ähnliches Aussehen oder identische Nennleistung sollten daher nicht als alleiniges Auswahlkriterium verwendet werden.

Wichtig: Diese Modelle sollten nicht als automatisch austauschbar betrachtet werden. Überprüfen Sie immer das Maschinenmodell, die Achse, die JUKI-Teilenummer, das vollständige Servomodell, die Steckverbinderkonfiguration und das ursprüngliche Verstärkeretikett.

Anwendung

Der JUKI 40104696 Servo-Verstärker wird hauptsächlich im Y-Achsen-Bewegungssteuerungssystem von kompatiblen JUKI SMT-Bestückungsgeräten verwendet.

Typische Anwendungen

Während der normalen Produktion führt die Bestückungsmaschine wiederholt Hochgeschwindigkeits-Bewegungs- und Positionierungszyklen durch. Der Servo-Verstärker liefert gesteuerte elektrische Leistung an den entsprechenden Servomotor gemäß den Befehlen des Maschinensteuerungssystems.

Dies macht den Verstärker besonders wichtig in Fabriken, die Automobil-Elektronik, Unterhaltungselektronik, industrielle Steuerplatinen, Kommunikationsgeräte, LED-Produkte, Leistungselektronik und andere PCB-Baugruppen herstellen.

Funktionsweise

Der Servo-Verstärker arbeitet zwischen der Maschinenbewegungssteuerung und dem Servomotor.

Zuerst berechnet die Maschinensteuerung die erforderliche Y-Achsen-Bewegung gemäß dem Bestückungsprogramm. Positions-, Geschwindigkeits-, Beschleunigungs- und Timing-Befehle werden dann über das Servo-Steuerungsnetzwerk übertragen.

Die MR-J3-B-Plattform unterstützt SSCNET III optische Kommunikation, die Mitsubishi für synchronisierte Hochgeschwindigkeits-Servo-Kommunikation und verbesserte Störfestigkeit gegen elektrische Störungen entwickelt hat.

Nach Erhalt des Bewegungsbefehls steuert der Verstärker die elektrische Leistung, die an den Servomotor geliefert wird. Der Motor treibt dann das mechanische Y-Achsen-System an.

Die Encoder-Rückmeldung ermöglicht es dem Steuerungssystem, die befohlene Bewegung mit der tatsächlichen Motorbewegung zu vergleichen. Das Servo-System korrigiert kontinuierlich die Differenz und hilft der Maschine, eine wiederholbare Positionierung während der Komponentenplatzierung zu erreichen.

Die allgemeine Steuersequenz ist:

Bewegungssteuerung → Servo-Kommunikation → Servo-Verstärker → Servomotor → Mechanische Y-Achse → Encoder-Rückmeldung

Wenn der Verstärker Befehle nicht korrekt verarbeiten oder die Motorleistung regeln kann, kann die Maschine Servo-Alarme generieren, die Achse nicht aktivieren oder die Y-Achsen-Bewegung stoppen.

Auswahlhilfe

1. Passende JUKI-Teilenummer

Die bevorzugte Identifikation für dieses Produkt ist:

40104696

Bestellen Sie nicht nur nach Aussehen.

2. Vollständiges Modell prüfen

Bestätigen Sie die vollständige Kennzeichnung:

MR-J3-200BN-KM084U646

Das Suffix ist wichtig, da kundenspezifische MR-J3-Versionen unterschiedliche Anwendungen haben können.

3. Maschine bestätigen

Dieses Produkt ist identifiziert für:

JUKI FX-3R / FX-3RA.

4. Achse bestätigen

Diese Version wird für die Y-Achse.

Verwechseln Sie sie nicht mit 40104695 MR-J3-200BN-KM084U645, die für die X-Achsen-Anwendung identifiziert ist.

5. Nennleistung bestätigen

Die erforderliche Leistung beträgt:

2kW

Der Standard-MR-J3-200BN Basisverstärker wird von Mitsubishi auch als 2kW-Modell spezifiziert.

6. Original-Typenschild vergleichen

Stellen Sie vor der Bestellung ein klares Foto des vorhandenen Verstärkers bereit, das Folgendes zeigt:

• Vollständige Modellnummer.
• JUKI-Teilenummer.
• Maschinenmodell.
• Nennleistung.
• Anschlussbereich.
• Vorhandene Etiketteninformationen.

7. Vollständiges Servo-System prüfen

Wenn die Maschine wiederkehrende Servo-Alarme aufweist, inspizieren Sie den Motor, die Kabel, die Anschlüsse, das Kommunikationssystem, die Kühlbedingungen, die Stromversorgung und die mechanische Achse, bevor Sie den Verstärker austauschen.

FAQ

F1: Für welche Maschine wird JUKI 40104696 verwendet?

Der 40104696 MR-J3-200BN-KM084U646 ist als 2kW Y-Achsen-Servo-Verstärker für JUKI FX-3R und FX-3RA SMT-Bestückungsautomaten identifiziert. Bestätigen Sie immer das ursprüngliche Verstärkeretikett, bevor Sie bestellen.

F2: Ist MR-J3-200BN-KM084U646 ein 2kW Servo-Verstärker?

Ja. Das anwendungsspezifische Gerät ist als 2kW aufgeführt, während Mitsubishi die Standard-MR-J3-200BN Basisplattform offiziell als 2kW, 200V-Klasse SSCNET III Servo-Verstärker spezifiziert.

F3: Kann MR-J3-200BN MR-J3-200BN-KM084U646 direkt ersetzen?

Das Basismodell allein sollte nicht zur Bestätigung der Kompatibilität verwendet werden. Das vollständige KM084U646-Suffix, die JUKI-Teilenummer 40104696, das Maschinenmodell, die Y-Achsen-Anwendung, die Anschlüsse und das ursprüngliche Typenschild sollten alle vor dem Austausch überprüft werden.

F4: Welche Probleme können auf einen Fehler des Y-Achsen-Servoantriebs hinweisen?

Mögliche Symptome sind Servo-Alarme, Unfähigkeit, die Y-Achse zu aktivieren, abnormale Bewegung, intermittierende Maschinenstopps, Positionierungsinstabilität, Kommunikationsfehler oder vollständiger Verlust der Y-Achsen-Bewegung. Motor-, Kabel-, Strom- und mechanische Probleme sollten ebenfalls inspiziert werden.

F5: Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie 40104696, MR-J3-200BN-KM084U646, Maschinenmodell, benötigte Menge, bevorzugter Zustand, Zielland und ein klares Foto des ursprünglichen Verstärker-Typenschilds an. Diese Informationen helfen uns, das richtige Teil vor dem Angebot zu bestätigen.
