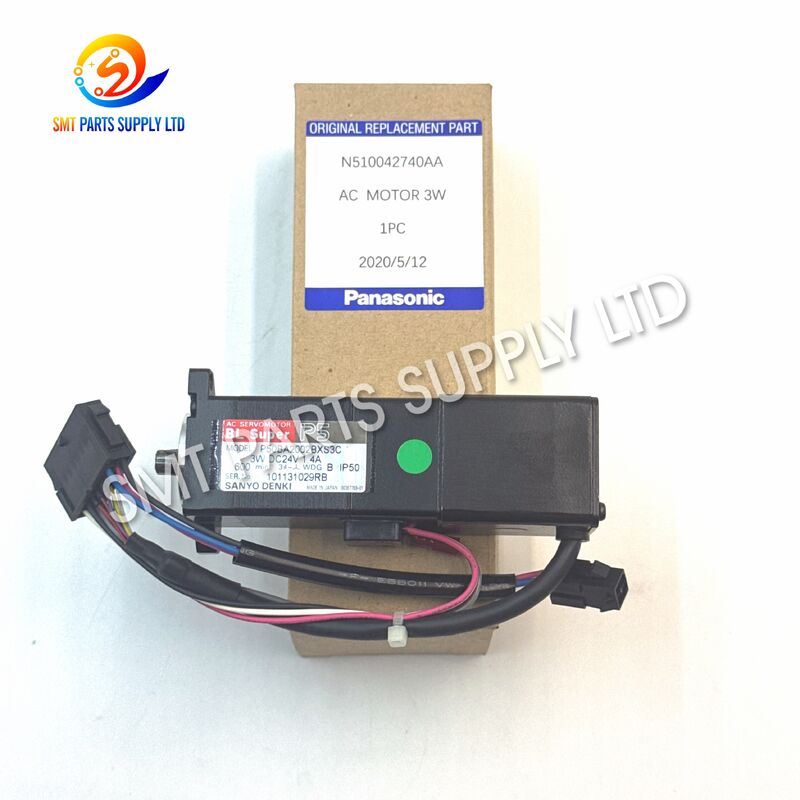

Der Panasonic N510042740AA KXF0DGEAA00 3W Motor, identifiziert durch das SANYO DENKI Modell P50BA2002BXS3C, ist eine kompakte Präzisionsbewegungskomponente, die für kompatible Panasonic CM402 und CM602 SMT-Bestückungsmaschinenkonfigurationen entwickelt wurde. Er wird dort eingesetzt, wo zuverlässige gesteuerte Rotation und wiederholbare Positionierung während der automatisierten Leiterplattenmontage erforderlich sind.

Da SMT-Maschinen mit hohen Taktfrequenzen arbeiten, kann selbst ein kleiner Motor eine wichtige Rolle bei der Aufrechterhaltung reibungsloser mechanischer Bewegungen spielen. Ein verschlissener oder instabiler Motor kann zu abnormaler Rotation, inkonsistenter Positionierung, Bewegungsalarmen, erhöhter Wartungsfrequenz oder unerwarteten Produktionsausfällen beitragen.

Für den Ersatzkauf ist die sicherste Identifizierungsmethode die Überprüfung des Original-Motoretiketts und der Abgleich der verfügbaren Referenzen: N510042740AA, KXF0DGEAA00 und P50BA2002BXS3C. Käufer sollten auch das Maschinenmodell, die Einbauposition, die Steckerkonfiguration und das Aussehen des Motors vor der Bestellung bestätigen.

Dieser Motor ist geeignet für SMT-Fabriken, Geräte-Wartungsunternehmen, EMS-Hersteller, Elektronikproduktionsanlagen und Ersatzteilhändler, die zuverlässige Ersatzkomponenten für CM-Serienmaschinen benötigen.

Ursache

Warum muss ein SMT-Motor ersetzt werden?

SMT-Bestückungsmaschinen führen während der gesamten Produktion kontinuierlich Hochgeschwindigkeits-Mechanikbewegungen aus. Motoren beschleunigen, stoppen, drehen und positionieren angeschlossene Mechanismen wiederholt gemäß den Maschinenbefehlen. Mit der Zeit können die Betriebsbedingungen die Motorleistung beeinträchtigen.

Häufige Gründe für Inspektion oder Austausch sind:

Typische Warnzeichen

Das Wartungspersonal kann Folgendes bemerken:

• Abnormale oder intermittierende Motorbewegung.
• Ungewöhnliche mechanische Geräusche.
• Verzögerte Bewegungsreaktion.
• Positionsbezogene Maschinenalarme.
• Unregelmäßige Rotation.
• Übermäßige Vibration.
• Unerwartetes Anhalten.
• Erhöhte Betriebstemperatur.
• Wiederholte Bewegungsfehler nach dem Neustart der Maschine.

Diese Symptome bedeuten nicht immer, dass der Motor selbst defekt ist. Der zugehörige Stecker, das Kabel, die mechanische Last, die Antriebsschaltung, die Montagekonstruktion und das Maschinensteuerungssystem sollten ebenfalls inspiziert werden.

Lösung

Wenn die Inspektion bestätigt, dass der Originalmotor ersetzt werden muss, ist die Auswahl des richtigen passenden Teils wichtig für die Aufrechterhaltung der Maschinenzuverlässigkeit.

Verifizieren Sie für dieses Produkt die folgenden Identifikatoren:

Ein korrekter Ersatz sollte der Spezifikation des Originalmotors entsprechen und nicht nur nach dem Aussehen ausgewählt werden.

Empfohlener Verifizierungsprozess

Schritt 1: Überprüfen Sie das Maschinenmodell.

Schritt 2: Lesen Sie das Original-Motoretikett.

Schritt 3: Bestätigen Sie N510042740AA oder KXF0DGEAA00.

Schritt 4: Verifizieren Sie P50BA2002BXS3C.

Schritt 5: Bestätigen Sie die 3W-Leistung.

Schritt 6: Vergleichen Sie die Anordnung von Stecker und Kabel.

Schritt 7: Vergleichen Sie die Einbaumaße und die Wellenkonfiguration.

Schritt 8: Bestätigen Sie die genaue Einbauposition vor dem Kauf.

Dieser Prozess reduziert das Risiko, einen falschen Motor zu bestellen, und hilft, die Wartungszeit der Maschine zu verkürzen.

Spezifikationen

Produkterkennungstabelle

Vergleich ähnlicher Motoren

CM-Serien-Bestückungsgeräte können unterschiedliche Motoren mit unterschiedlichen Leistungsstufen und Funktionen enthalten. Ähnliches Aussehen bedeutet keine direkte Austauschbarkeit.

Wichtig

Unterschiedliche Motoren können variieren in:

• Ausgangsleistung.
• Motor-Gehäuseabmessungen.
• Wellenkonstruktion.
• Steckverbindertyp.
• Kabellänge.
• Befestigungspunkte.
• Rotationseigenschaften.
• Einbauort der Maschine.

Aus diesem Grund sollte N510042740AA gemäß der Original-Teilenummer und dem Motor-Modell bestellt werden.

Anwendung

Panasonic CM402 SMT-Maschine

Die CM402 ist für die automatische Platzierung elektronischer Bauteile konzipiert und verwendet mehrere präzise mechanische und elektrische Komponenten, um koordinierte Bewegungen zu realisieren.

Der Motor N510042740AA kann in kompatiblen CM402-Konfigurationen verwendet werden, bei denen die ursprüngliche Motoridentifikation dieser Teilenummer und diesem Modell entspricht.

Panasonic CM602 SMT-Maschine

Der Motor wird auch häufig als Ersatzteil für kompatible CM602-Maschinenkonfigurationen verwendet.

Da CM602-Geräte in verschiedenen Positionen unterschiedliche Motoren enthalten, sollte das Originaletikett vor der Bestellung immer überprüft werden.

Wartung von SMT-Produktionslinien

Der Motor ist geeignet für Wartungsteams, die mit Folgendem arbeiten:

Typische Branchenanwendungen

Dieser Motor kann Wartungsanforderungen in Produktionsanlagen unterstützen, die Folgendes bedienen:

• Unterhaltungselektronik.
• Automobil-Elektronik.
• Kommunikationsausrüstung.
• Industrielle Steuerungssysteme.
• Leistungselektronik.
• LED-Produkte.
• Computerhardware.
• Haushaltsgeräte-Elektronik.
• Herstellung von medizinischer Elektronik.
• EMS-Auftragsfertigung.

Für Fabriken, die mehrere CM402- oder CM602-Maschinen betreiben, kann die Aufrechterhaltung korrekt identifizierter Ersatzmotoren dazu beitragen, Produktionsunterbrechungen zu reduzieren.

Funktionsweise

Der Motor P50BA2002BXS3C wandelt elektrische Steuersignale in gesteuerte mechanische Bewegung um.

Eine vereinfachte Betriebsabfolge ist:

Maschinenbefehl → Motorsteuerung → Motorrotation → Mechanische Bewegung → Positionsabschluss

1. Maschinenbefehl

Das Steuerungssystem der SMT-Ausrüstung bestimmt die während der programmierten Produktionssequenz erforderliche Bewegung.

2. Motorsteuerungssignal

Die Maschine sendet das entsprechende Steuersignal über das zugehörige Antriebs- und Steuerungssystem.

3. Motorrotation

Der Motor reagiert, indem er eine gesteuerte Drehbewegung erzeugt.

4. Mechanische Übertragung

Der Motor überträgt die Bewegung auf die angeschlossene mechanische Baugruppe.

5. Positionierung

Der Mechanismus erreicht die erforderliche Position und schließt die programmierte Bewegung ab.

Dieser Prozess wiederholt sich während der normalen SMT-Produktion kontinuierlich.

Warum stabile Motorleistung wichtig ist

SMT-Geräte sind auf synchronisierte, wiederholbare Bewegungen angewiesen. Instabile Motorleistung kann die Maschineneffizienz und die Wartungsfrequenz beeinträchtigen.

Ein Motor sollte daher als wichtiges Präzisionsersatzteil behandelt und nicht nur nach dem Preis ausgewählt werden.

Auswahl

1. Bestätigen Sie die Haupt-Teilenummer

Die wichtigste Referenz ist:

N510042740AA

Verwenden Sie diese Nummer zuerst beim Vergleich eines Ersatzmotors.

2. Bestätigen Sie die Referenznummer

Überprüfen Sie auch:

KXF0DGEAA00

Diese Referenz kann in Maschinenaufzeichnungen, Lieferantendatenbanken oder älteren Wartungsinformationen erscheinen.

3. Bestätigen Sie das Motor-Modell

Das Motor-Modell sollte übereinstimmen mit:

SANYO DENKI P50BA2002BXS3C

4. Bestätigen Sie die Nennleistung

Die Nennleistung beträgt:

3W

Ersetzen Sie keinen anderen Motor nur, weil die Außenmaße ähnlich aussehen.

5. Bestätigen Sie das Maschinenmodell

Typische kompatible Geräte:

• CM402.
• CM602.

Das Maschinenmodell allein ist jedoch nicht ausreichend, da eine Maschine mehrere verschiedene Motorspezifikationen verwenden kann.

6. Überprüfen Sie den Stecker

Vergleichen Sie:

• Steckerform.
• Pin-Konfiguration.
• Kabelrichtung.
• Kabellänge.
• Steckerposition.

7. Vergleichen Sie mechanische Details

Überprüfen Sie:

• Wellenform.
• Motorabmessungen.
• Befestigungspunkte.
• Halterungsposition.
• Auslassrichtung des Kabels.

8. Stellen Sie Fotos zur Bestätigung bereit

Wenn die Kompatibilität unsicher ist, stellen Sie Folgendes bereit:

Maschinenmodell + Teilenummer + Foto des Motoretiketts + Foto des Steckers + Benötigte Menge

Dies verbessert die Effizienz der Angebotserstellung und Kompatibilitätsprüfung erheblich.

Bestellcheckliste

Die Bereitstellung vollständiger Informationen hilft Lieferanten, schneller und genauer zu antworten.

Wartungsempfehlungen

Überprüfen Sie vor dem Austausch des Motors das vollständige Bewegungssystem.

Überprüfen Sie den Stecker

Stellen Sie sicher, dass der Stecker vollständig sitzt und frei von Verunreinigungen oder sichtbaren Schäden ist.

Überprüfen Sie das Kabel

Prüfen Sie auf Schnitte, Quetschungen, Biegeschäden oder lose Klemmen.

Überprüfen Sie den mechanischen Widerstand

Ein Motor kann schwach erscheinen, wenn der angeschlossene Mechanismus klemmt oder übermäßig belastet ist.

Überprüfen Sie die Montage

Lose Schrauben oder falsche Ausrichtung können die Maschinenbewegung beeinträchtigen.

Überprüfen Sie das zugehörige Antriebssystem

Wenn der Motor nicht das richtige Signal erhält, löst der Austausch des Motors allein möglicherweise nicht das Problem.

Maschinenalarme aufzeichnen

Fehlercodes und Wartungshistorie können helfen festzustellen, ob der Motor die tatsächliche Fehlerquelle ist.

Lagerungsempfehlungen

Für Ersatzteile sollte der Motor in einer sauberen und trockenen Umgebung gelagert werden.

Empfohlene Praktiken sind:

• Von Feuchtigkeit fernhalten.
• Den Stecker schützen.
• Vermeiden Sie starken Druck auf das Kabel.
• Vermeiden Sie mechanische Stöße.
• Den Motor richtig beschriften.
• Von korrosiven Umgebungen fernlagern.
• Geeignete Schutzverpackung verwenden.

Ein nützliches Lageretikett ist:

N510042740AA / KXF0DGEAA00 / P50BA2002BXS3C / 3W / CM402 CM602

Dies hilft, die Verwechslung des Motors mit anderen optisch ähnlichen Ersatzteilen zu vermeiden.

FAQ

F1: Was ist die vollständige Identifikation dieses Motors?

Die Haupt-Panasonic-Teilenummer ist N510042740AA mit der Referenznummer KXF0DGEAA00. Das entsprechende SANYO DENKI Motor-Modell ist P50BA2002BXS3C mit einer Nennleistung von 3W.

F2: Ist dieser Motor für CM402- und CM602-Maschinen geeignet?

Er wird in kompatiblen CM402- und CM602-Konfigurationen verwendet. Da diese Maschinen mehrere Motortypen enthalten, bestätigen Sie vor der Bestellung die Original-Teilenummer, das Motoretikett, den Stecker und die Einbauposition.

F3: Kann ich einen anderen CM-Serienmotor durch diesen 3W-Motor ersetzen?

Ein Ersatz sollte nicht nur nach dem Aussehen ausgewählt werden. Verschiedene CM-Serienmotoren können unterschiedliche Leistungsstufen, mechanische Abmessungen, Steckverbinder, Wellen und Anwendungen haben. Stimmen Sie immer die ursprüngliche Spezifikation ab.

F4: Welche Informationen sollte ich für ein Angebot senden?

Bitte geben Sie das Maschinenmodell, N510042740AA oder die Original-Teilenummer, die benötigte Menge, das Zielland und klare Fotos des Original-Motoretiketts und des Steckers an.

F5: Was sollte überprüft werden, wenn die Maschine nach dem Motoraustausch immer noch einen Alarm hat?

Überprüfen Sie den Motorstecker, das Kabel, den zugehörigen mechanischen Mechanismus, die Steuerschaltung, die Einbauposition und die zugehörigen Maschinenantriebskomponenten. Ein Bewegungsalarm kann mehrere mögliche Ursachen haben.
