JUKI RX-6 40129657 CyberOptics 8019294 EPV120

JUKI RX-6 40129657 CyberOptics 8019294 EPV120

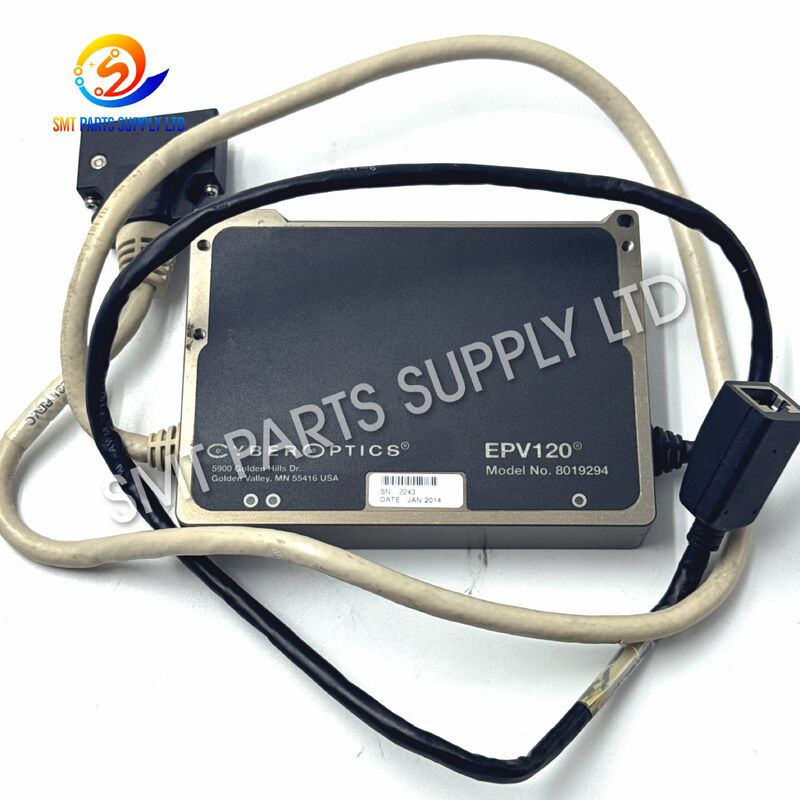

Das JUKI 40129657 EPV120, auch identifiziert als CyberOptics 8019294, ist ein spezialisiertes Visionsmodul, das mit der JUKI RX-6 SMT-Bestückungsmaschine verwendet wird. Das EPV-System ist mit Embedded Process Verification verbunden, einer prozessüberwachenden Funktion, die dazu dient, Bilder während der Komponentenaufnahme und -platzierung zu erfassen. JUKI-Dokumentation zeigt, dass EPV so konfiguriert werden kann, dass es bestimmte Platzierungspunkte fotografiert und Komponentensitzprüfungen durchführt, während RX-6-technische Informationen ein am Kopf montiertes Minikamerasystem für die Echtzeit-Prozessverifizierung beschreiben. ASi Tech

Im Gegensatz zum LNC120, der eine laserbasierte Komponenten Zentrierung durchführt, gehört das EPV120 zum System zur Platzierungsüberwachung und Prozessverifizierung. Diese Unterscheidung ist wichtig bei der Auswahl von Ersatzteilen für eine RX-6-Maschine. JUKI identifiziert LNC120 als Laserkennungssensor, während EPV für Bildgebung und Platzierungsverifizierung verwendet wird. Juki

Für Fabriken, die RX-6-Produktionslinien unterhalten, hilft ein korrekt abgestimmtes EPV120-Modul, die Prozessüberwachungsfähigkeit wiederherzustellen und eine effektivere Fehlerbehebung bei Aufnahme-, Komponentenhandhabungs- und Platzierungsanomalien zu unterstützen.

Ursache

SMT-Bestückungsmaschinen arbeiten kontinuierlich mit hoher Geschwindigkeit, und die um den Bestückungskopf installierten Visions- und Überwachungssysteme sind wiederholter Bewegung, Vibration, Staub, Temperaturschwankungen und langen Produktionszyklen ausgesetzt.

Wenn ein EPV-bezogenes Modul instabil wird oder beschädigt wird, kann die Maschine einen Teil ihrer Prozessverifizierungsfähigkeit verlieren.

Häufige Situationen, die zu Inspektion oder Austausch führen können, sind:

EPV ist besonders nützlich, da Platzierungsprobleme in mehreren Phasen auftreten können. Eine Komponente kann den Feeder nicht korrekt verlassen, wird möglicherweise nicht sicher vom Saugfuß gehalten, kann während des Transfers fallen oder bleibt nach der Platzierung möglicherweise nicht korrekt positioniert.

Die RX-6 EPV-Funktion von JUKI ist darauf ausgelegt, bildbasierte Informationen über diese Produktionsereignisse bereitzustellen, sodass Bediener zusätzliche Beweise bei der Untersuchung von Prozessproblemen erhalten können. 51Smt PDF

Ein fehlerhaftes Überwachungsmodul beeinträchtigt daher nicht nur die Bilderfassung. Es kann auch die Menge der für Wartungs- und Qualitätskontrollpersonal verfügbaren Prozessinformationen reduzieren.

Lösung

Der Austausch eines beschädigten oder instabilen EPV120 durch eine korrekt abgestimmte 40129657 / CyberOptics 8019294 Einheit kann dazu beitragen, die vorgesehene Embedded Process Verification-Fähigkeit der kompatiblen RX-6-Konfiguration wiederherzustellen. Die JUKI-Teilenummer 40129657 ist als EPV120 dokumentiert, während Branchenreferenzen dieselbe Baugruppe mit CyberOptics 8019294 in Verbindung bringen.

Nach dem Austausch sollten Techniker bestätigen, dass das Modul ordnungsgemäß installiert, elektrisch verbunden, von der Maschine erkannt und mit der richtigen Software und den richtigen Produktionseinstellungen betrieben wird.

Das EPV-System kann innerhalb der RX-6-Produktionsdaten konfiguriert werden, um zu steuern, ob Bilder aufgenommen werden und ob eine Komponentensitzprüfung durchgeführt wird. Die Maschinendokumentation enthält wählbare EPV-Betriebsmodi, anstatt das Gerät als einfache Standalone-Kamera zu behandeln. 51Smt PDF

Aus diesem Grund sollte der Austausch normalerweise sowohl eine Hardware-Inspektion als auch eine Funktionsprüfung umfassen.

Empfohlene Prüfungen nach der Installation

Das Modul sollte als präzises optisches und elektronisches Bauteil behandelt werden. Vermeiden Sie es, optische Oberflächen zu berühren, und schützen Sie das Gerät während der Installation vor Kontamination, mechanischen Stößen und elektrostatischer Entladung.

Spezifikationen

Die Bezeichner EPV120, 40129657 und CyberOptics 8019294 sind in verfügbaren Teileverweisen assoziiert, und die RX-6-Dokumentation bestätigt die Verwendung von EPV als Prozessverifizierungsfunktion.

EPV120 und LNC120 Unterschied

Diese beiden RX-6-Komponenten sollten nicht verwechselt werden.

JUKI beschreibt die RX-6 als Verwendung von LNC120 zur Laser-Zentrierung, während ihr Platzierungsmonitor-/EPV-System Bildgebung zur Überprüfung von Produktionsereignissen verwendet. Juki

Diese Unterscheidung ist besonders wichtig, wenn Kunden nur eine Beschreibung wie „RX-6 Sensor“ oder „RX-6 Kamera“ angeben.

Anwendung

Die JUKI EPV120 40129657 ist für den Einsatz in SMT-Montageumgebungen mit kompatiblen RX-6-Geräten vorgesehen.

Typische Anwendungen umfassen:

Ein wichtiger Vorteil von Prozessüberwachungsbildern ist die Fehlerbehebung. Wenn ein Platzierungsfehler auftritt, können Produktionsmitarbeiter aufgezeichnete Prozessinformationen verwenden, um zwischen verschiedenen möglichen Ursachen zu unterscheiden, anstatt sich nur auf die fertige Leiterplatte zu verlassen.

Zum Beispiel muss der Bediener feststellen, ob eine Komponente vor der Aufnahme verfügbar war, ob die Aufnahme korrekt erfolgte oder ob eine anormale Situation im Bereich der Platzierung auftrat.

Branchenbeschreibungen des RX-6 EPV-Systems weisen darauf hin, dass Miniaturkameras, die um den Kopf integriert sind, Phasen vor und nach der Aufnahme und Platzierung erfassen können, was Daten für die Fehleranalyse und Produktionsrückverfolgbarkeit liefert. FlipHTML5

Funktionsweise

EPV steht für Embedded Process Verification. Bei der RX-6 ist das System in den Bestückungsprozess integriert, anstatt als separate nachgeschaltete Inspektionsmaschine zu fungieren.

Während des programmierten Betriebs kann die Maschine EPV verwenden, um Bilder an ausgewählten Produktionspunkten aufzunehmen. Die RX-6-Betriebsdokumentation von JUKI erlaubt ausdrücklich EPV-Einstellungen für die Fotografie von Platzierungspunkten und die Durchführung von Komponentensitzprüfungen. 51Smt PDF

Die allgemeine Betriebssequenz kann wie folgt zusammengefasst werden:

1. Komponentenvorbereitung

Der Bestückungskopf bewegt sich zur programmierten Feeder-Position, um die erforderliche Komponente aufzunehmen.

1. Aufnahmeüberwachung

Abhängig von der Produktion und der EPV-Konfiguration können Bildinformationen rund um den Aufnahmevorgang erhalten werden.

1. Komponententransfer

Die Maschine überträgt die Komponente zur programmierten Platzierungsposition auf der Leiterplatte.

1. Platzierungsüberwachung

Das EPV-System erfasst Informationen im Zusammenhang mit dem Platzierungsprozess.

1. Verifizierung

Bilder oder Inspektionsinformationen können verwendet werden, um festzustellen, ob der erwartete Zustand der Komponente vorhanden ist.

1. Prozessanalyse

Wenn eine Produktionsanomalie auftritt, können die verfügbaren EPV-Informationen den Technikern helfen zu analysieren, wo das Problem aufgetreten ist.

Dieser Prozess gibt dem Wartungspersonal mehr Informationen als ein einfacher Maschinenalarm allein.

Es ist auch wichtig zu verstehen, dass EPV120 die LNC120-Komponenten Zentrierung nicht ersetzt. Die Lasererkennungstechnologie von JUKI berechnet die Komponentenposition und den Winkel mithilfe von Lasermessungen, während EPV eine andere Prozessüberwachungsrolle ausführt. Juki

Auswahlhilfe

Die Auswahl des richtigen EPV-Ersatzteils sollte sich primär auf das Maschinenmodell, die vorhandene Teilenummer, die Modulidentifikation und die physische Konfiguration stützen.

1. JUKI-Teilenummer bestätigen

Prüfen Sie, ob die vorhandene Einheit gekennzeichnet ist:

40129657

Wählen Sie keinen Ersatz nur aus, weil er ähnlich aussieht.

2. EPV-Modell bestätigen

Verifizieren Sie:

EPV120

RX-Serienmaschinen können mehrere optische und Sensor-Komponenten enthalten, daher ist die Modellbezeichnung wichtig.

3. CyberOptics-Nummer bestätigen

Wo sichtbar, prüfen Sie, ob die Einheit trägt:

8019294

Verfügbare Teileverweise assoziieren CyberOptics 8019294 mit JUKI 40129657 EPV120.

4. Maschine bestätigen

Dieses Produkt ist mit der JUKI RX-6 Plattform assoziiert. Die Maschinenkonfiguration sollte vor der Bestellung immer noch verifiziert werden, da Produktionsanlagen unterschiedliche Kopf-Spezifikationen oder frühere Modifikationen haben können.

5. EPV120 nicht mit LNC120 verwechseln

Dies ist einer der wichtigsten Auswahlpunkte.

Wenn Sie 40129658 / CyberOptics 8017990 benötigen, beziehen Sie sich auf die LNC120 Lasererkennungseinheit, nicht auf die EPV120 40129657.

6. Fotos vor der Bestellung senden

Für eine schnellere Bestätigung stellen Sie bitte bereit:

Die korrekte Identifizierung vor dem Versand kann Installationsverzögerungen und unnötige Produktionsausfallzeiten reduzieren.

FAQ

F1: Wofür wird die JUKI 40129657 EPV120 verwendet?

Die EPV120 ist mit dem RX-6 Embedded Process Verification-System verbunden. Sie unterstützt die bildbasierte Überwachung von Komponentenaufnahme- und Platzierungsvorgängen und hilft dem Produktionspersonal, die Komponentensitzprüfung durchzuführen, Prozessinformationen zu speichern und SMT-Platzierungsanomalien zu untersuchen. 51Smt PDF

F2: Ist EPV120 dasselbe wie der LNC120 Lasersensor?

Nein. EPV120 und LNC120 führen unterschiedliche Funktionen aus. EPV120 ist mit der bildbasierten Platzierungsprozessverifizierung verbunden, während LNC120 die Laserkennungseinheit für die Komponenten Zentrierung und Positionsmessung ist. Juki

F3: Welche Maschine verwendet die JUKI 40129657 EPV120?

Die 40129657 EPV120 ist mit der JUKI RX-6 SMT-Bestückungsmaschine verbunden. Kunden sollten das vorhandene Teiletikett und die Maschinenkonfiguration vor der Bestellung eines Ersatzteils bestätigen. 富士泰

F4: Ist CyberOptics 8019294 äquivalent zu JUKI 40129657?

Teileverweise identifizieren CyberOptics 8019294 zusammen mit JUKI 40129657 / EPV120. Für Kaufbestätigungen vergleichen Sie bitte das vollständige Etikett, die physische Einheit, die Steckverbinderanordnung und das Maschinenmodell vor dem Versand.

F5: Welche Informationen sollte ich für eine Anfrage angeben?

Bitte geben Sie Ihr Maschinenmodell, die benötigte Menge, die JUKI-Teilenummer, die CyberOptics-Nummer und ein klares Foto des vorhandenen EPV-Moduletiketts an. Dies ermöglicht eine schnellere Kompatibilitätsprüfung und Angebotserstellung.
