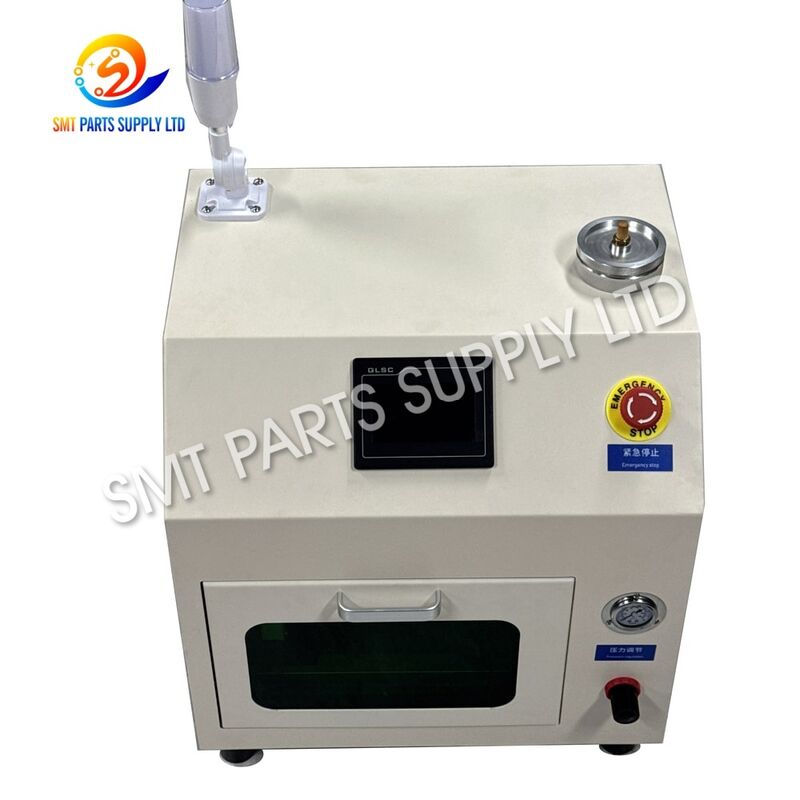

Automatische SMT-Düsenreinigungsmaschine für die Pick-and-Place-Wartung

Automatische SMT-Düsenreinigungsmaschine für die Pick-and-Place-Wartung

DerAutomatische SMT-Düsenreinigungsmaschineist ein professionelles Wartungsgerät, das für die Reinigung von Präzisionssaugdüsen entwickelt wurde, die in SMT-Bestückungsmaschinen verwendet werden. Während der kontinuierlichen Produktion können sich nach und nach Komponentenstaub, Flussmittelrückstände, Lotpastenpartikel, Klebstoffverunreinigungen und andere feine Ablagerungen in den Düsenspitzen und internen Vakuumkanälen ansammeln. Diese Verunreinigungen können den Luftstrom einschränken und zu einer instabilen Komponentenaufnahme, häufigeren Aufnahmewiederholungen oder einer verringerten Produktionseffizienz beitragen.

Die Maschine nutzt einen kontrollierten Reinigungsprozess, um sowohl die Düsenoberfläche als auch die engen internen Saugkanäle zu erreichen. Nach der Reinigung hilft Druckluft dabei, Restfeuchtigkeit zu entfernen und die Düsen für die Inspektion oder Wiederverwendung vorzubereiten.

Im Vergleich zum wiederholten manuellen Abwischen oder Einführen von Reinigungsnadeln in kleine Düsenöffnungen bietet die automatische Chargenreinigung eine konsistentere und effizientere Wartungsmethode. Verschiedene Düsengrößen können durch geeignete Düsenhalter oder kundenspezifische Vorrichtungen unterstützt werden, wodurch die Ausrüstung für SMT-Fabriken, EMS-Hersteller und Gerätewartungsabteilungen geeignet ist.

Ursache

Warum werden SMT-Düsen verunreinigt?

Pick-and-Place-Düsen arbeiten kontinuierlich unter Vakuum und nehmen dabei wiederholt elektronische Bauteile auf. Selbst in einer kontrollierten SMT-Produktionsumgebung können sich nach und nach mikroskopisch kleine Partikel innerhalb oder um die Düse herum ansammeln.

Typische Kontaminationsquellen sind:

Eine verschmutzte Düse sieht nicht immer sichtbar verschmutzt aus. Feine Partikel in einem engen Saugkanal können den Luftstrom verringern, selbst wenn die Außenfläche akzeptabel aussieht.

Häufige Produktionsprobleme im Zusammenhang mit verschmutzten Düsen

Eine Düsenverunreinigung kann dazu beitragen:

• Fehler bei der Komponentenabholung.
• Wiederholte Abholversuche.
• Instabiles Vakuumniveau.
• Bauteil fällt während der Bewegung herunter.
• Unregelmäßige Komponentenpositionierung.
• Erhöhte Maschinenalarme.
• Reduzierte Platzierungseffizienz.
• Häufigere Düseninspektion.
• Unnötiger Düsenaustausch.
• Zusätzliche Wartungsausfallzeiten.

Die regelmäßige Reinigung ist daher ein wichtiger Bestandteil der vorbeugenden Wartung von SMT.

Lösung

Automatische Reinigung für eine gleichmäßigere Düsenwartung

Der SMT-Düsenreiniger bietet eine kontrollierte Alternative zur wiederholten manuellen Reinigung.

Bediener setzen mehrere Düsen in die entsprechende Reinigungsvorrichtung ein und starten den ausgewählten Reinigungszyklus. Das System leitet den Reinigungsstrom zu den Düsenöffnungen und Innenkanälen, um angesammelte Verunreinigungen zu lösen und zu entfernen.

Nach der Reinigungsphase entfernt Druckluft Restfeuchtigkeit aus dem Düsenkörper und dem Saugkanal.

Der gesamte Prozess trägt dazu bei, die Düsenwartung zu standardisieren und die Abhängigkeit von der Technik des Bedieners zu verringern.

Hauptvorteile

Reduzieren Sie die mit der manuellen Reinigung verbundenen Risiken

Bei herkömmlichen Reinigungsmethoden werden manchmal Nadeln, Metalldrähte, Bürsten oder manuelles Einblasen von Luft verwendet.

Diese Methoden können für die grundlegende Wartung nützlich sein, können jedoch bei falscher Anwendung Nachteile mit sich bringen.

Scharfe Werkzeuge können Präzisionsdüsenöffnungen zerkratzen oder verformen. Durch manuelles Abwischen kann die Außenseite gereinigt werden, während im Vakuumdurchgang Verunreinigungen zurückbleiben. Bei klebrigen Rückständen kann es auch sein, dass das Einblasen von Luft allein nicht ausreicht.

Die automatische Reinigung bietet einen systematischeren Prozess für die routinemäßige Düsenwartung.

Spezifikationen

Allgemeine technische Spezifikationen

Die genauen Spezifikationen hängen von der gewählten Maschinenkonfiguration und Düsenbefestigung ab.

Empfohlene Betriebsanforderungen

Saubere Druckluft ist besonders wichtig, da kontaminierte Fabrikluft beim Trocknungsprozess Feuchtigkeit, Öl oder Partikel eintragen kann.

Anwendung

Die automatische Düsenreinigungsmaschine eignet sich für die regelmäßige Wartung in einer Vielzahl von Elektronikfertigungsumgebungen.

SMT-Produktionslinien

Produktionslinien, die Pick-and-Place-Maschinen betreiben, können den Reiniger im Rahmen der geplanten Düsenwartung verwenden. Düsen können bei vorbeugender Wartung, Produktwechseln oder wenn eine abnormale Aufnahmeleistung festgestellt wird, gereinigt werden.

EMS-Fertigung

EMS-Fabriken betreiben oft mehrere Maschinenplattformen und verarbeiten viele Bauteilgrößen. Ein Batch-Reinigungssystem hilft Wartungsteams, größere Düsenbestände effizienter zu verwalten.

High-Mix-Produktion

Bei der High-Mix-Fertigung werden häufig Komponenten, Zuführungen und Düsenkombinationen geändert. Saubere Ersatzdüsen helfen Technikern, Maschinen schneller auf das nächste Produktionsprogramm vorzubereiten.

Großserienproduktion

In Fabriken, in denen mehrere Bestückungsmaschinen kontinuierlich betrieben werden, kann es zu einer großen Anzahl von Düsen kommen, die gewartet werden müssen. Durch die automatische Stapelverarbeitung kann der Arbeitsaufwand für die individuelle manuelle Reinigung reduziert werden.

SMT-Reparaturzentren

Gerätereparatur- und Serviceunternehmen können Düsen vor der Inspektion, dem Vakuumtest oder der Rücksendung an den Kunden reinigen.

Typische Branchen

• Automobilelektronik.
• Unterhaltungselektronik.
• Industrielle Steuerungsprodukte.
• Kommunikationsausrüstung.
• LED-Herstellung.
• Herstellung von Stromversorgungen.
• Computerelektronik.
• Produktion intelligenter Geräte.
• Montage medizinischer Elektronik.
• Leiterplattenbestückungsdienste.

Anwendbare Düsentypen

Mit einem geeigneten Halter oder einer kundenspezifischen Vorrichtung kann das Gerät verschiedene Pick-and-Place-Düsenstrukturen unterstützen, darunter:

• Kleine Spänedüsen.
• Standard-SMT-Saugdüsen.
• IC-Platzierungsdüsen.
• BGA-Düsen.
• Verbindungsdüsen.
• Großstoffdüsen.
• Präzisions-Mikrodüsen.
• Speziell geformte Vakuumdüsen.

Da die Düsenabmessungen erheblich variieren, sollte vor der Bestellung die Kompatibilität überprüft werden.

Für spezielle Düsen wird den Kunden empfohlen, diese bereitzustellenDüsenteilenummer, Maschinenmodell, Fotos und physikalische Abmessungen.

Wie es funktioniert

Schritt 1: Überprüfen Sie die Düsen

Überprüfen Sie vor der Reinigung jede Düse visuell.

Düsen mit rissigen Spitzen, starkem Verschleiß, Verformung oder mechanischer Beschädigung sollten ausgesondert werden. Durch die Reinigung werden Verunreinigungen entfernt, physische Schäden können jedoch nicht repariert werden.

Schritt 2: Laden Sie die Düsenhalterung

Installieren Sie die Düsen in der entsprechenden Halterung.

Durch die richtige Positionierung bleibt die Ausrichtung während des Reinigungszyklus erhalten und sichergestellt, dass der Reinigungsfluss die erforderlichen Bereiche erreicht.

Schritt 3: Bestätigen Sie die Maschinenbedingungen

Überprüfen Sie vor dem Start Folgendes:

• Reinigungswasser.
• Druckluftversorgung.
• Installation der Vorrichtung.
• Reinigungseinstellungen.
• Trocknungseinstellungen.
• Betriebszustand der Maschine.

Schritt 4: Starten Sie die automatische Reinigung

Die Maschine leitet einen kontrollierten Reinigungsstrom zur Düse.

Der Prozess ist so konzipiert, dass er die Düsenöffnung und den internen Vakuumdurchgang erreicht und dabei hilft, Staub und Produktionsrückstände zu entfernen.

Schritt 5: Automatische Lufttrocknung

Nach der Reinigung entfernt Druckluft das restliche Wasser von der Düsenoberfläche und dem Innenkanal.

Dies reduziert den manuellen Trocknungsaufwand und bereitet die Düse für die spätere Inspektion vor.

Schritt 6: Endkontrolle

Entfernen Sie die gereinigten Düsen und überprüfen Sie sie, bevor Sie sie wieder in die Produktion einbringen.

Sofern verfügbar, kann auch die Vakuumleistung überprüft werden.

Reinigungs-Workflow

Automatische Reinigung vs. manuelle Reinigung

Durch die automatische Reinigung entfällt die Inspektionspflicht nicht. Es sorgt für eine effizientere und wiederholbare Reinigungsphase innerhalb des gesamten Wartungsprozesses.

So wählen Sie aus

1. Bestätigen Sie Ihre Bestückungsmaschine

Verschiedene Bestückungsmaschinen verwenden unterschiedliche Düsendesigns.

Geben Sie bei der Angebotsanfrage das Maschinenmodell an, damit die Düsenanwendung überprüft werden kann.

2. Geben Sie die Teilenummer der Düse an

Die Teilenummer der Düse ist eine der nützlichsten Referenzen zur Bestätigung der Gerätekompatibilität.

Wenn die Teilenummer nicht verfügbar ist, sollten klare Fotos und Abmessungen bereitgestellt werden.

3. Bestätigen Sie die Düsenabmessungen

Zu den nützlichen Abmessungen für kundenspezifische Vorrichtungen gehören:

4. Reinigungsmenge bestimmen

Bedenken Sie, wie viele Düsen normalerweise gleichzeitig gereinigt werden.

Eine Wartungsabteilung, die große Mengen verarbeitet, sollte eine Konfiguration wählen, die eine effiziente Chargenreinigung unterstützt.

Fabriken mit nur gelegentlicher Wartung bevorzugen möglicherweise eine kompaktere Konfiguration.

5. Bewerten Sie die Düsenvielfalt

Wenn in einer Fabrik mehrere Pick-and-Place-Plattformen zum Einsatz kommen, kann eine Maschine mit austauschbaren oder kundenspezifischen Vorrichtungen für mehr Flexibilität sorgen.

Dadurch kann ein Reiniger mehrere Düsenfamilien unterstützen, anstatt die Ausrüstung auf ein bestimmtes Düsenformat zu beschränken.

6. Bestätigen Sie die Werksdienstprogramme

Bestätigen Sie vor der Bestellung:

• Elektrische Spannung.
• Elektrische Frequenz.
• Verfügbarkeit von Druckluft.
• Wasserbedarf.
• Installationsort.

Durch die Bereitstellung dieser Informationen während des Angebots wird sichergestellt, dass die Maschinenkonfiguration mit der Zielfabrik übereinstimmt.

7. Berücksichtigen Sie zukünftige Produktionsanforderungen

Wählen Sie die Maschine nicht nur nach dem aktuellen Düsenvolumen aus.

Wenn die Produktionslinie erweitert wird, kann die Auswahl eines flexiblen Vorrichtungssystems zusätzliche Kapazität für die zukünftige Düsenwartung bieten.

Empfohlene Wartungspraxis

Für eine stabile Maschinenleistung:

• Verwenden Sie sauberes Wasser entsprechend den Anforderungen der Ausrüstung.
• Halten Sie die Reinigungskammer frei von übermäßigen Rückständen.
• Überprüfen Sie die Düsenbefestigungen regelmäßig.
• Überprüfen Sie die Luftzufuhr auf Öl und Feuchtigkeit.
• Ersetzen oder warten Sie Filter bei Bedarf.
• Halten Sie die Entwässerungskanäle frei.
• Überprüfen Sie regelmäßig Schläuche und Anschlüsse.
• Trennen Sie physisch beschädigte Düsen vor der Reinigung.
• Überprüfen Sie die Düsen nach jedem Reinigungszyklus.
• Notieren Sie häufig ausfallende Düsenteilenummern.

Ein standardisiertes Wartungsprotokoll kann dabei helfen, Düsen zu identifizieren, die wiederholt Probleme mit der Aufnahme verursachen und möglicherweise eher ausgetauscht als weiter gereinigt werden müssen.

FAQ

F1: Kann diese Maschine SMT-Düsen verschiedener Marken reinigen?

Ja. Der Reiniger kann durch den Einsatz geeigneter oder kundenspezifischer Vorrichtungen für unterschiedliche Pick-and-Place-Düsenabmessungen konfiguriert werden. Bitte geben Sie zur Kompatibilitätsbestätigung das Maschinenmodell, die Teilenummer der Düse und Fotos der Düse an.

F2: Welches Reinigungsmedium wird normalerweise verwendet?

Für die normale Düsenreinigung wird üblicherweise gereinigtes Wasser oder entionisiertes Wasser verwendet. Das richtige Reinigungsmedium sollte immer den Konfigurations- und Wartungsanforderungen der ausgewählten Maschine entsprechen.

F3: Kann die Maschine mehrere Düsen gleichzeitig reinigen?

Ja. Das System ist für die Chargenreinigung ausgelegt. Die tatsächliche Kapazität hängt von der Düsengröße, dem Vorrichtungsdesign und der Maschinenkonfiguration ab. Große oder speziell geformte Düsen erfordern möglicherweise unterschiedliche Vorrichtungsanordnungen.

F4: Stellt die Reinigung beschädigte Düsen wieder her?

Nein. Durch die Reinigung können Verunreinigungen entfernt werden, die den Vakuumdurchgang behindern. Rissige, verbogene, abgenutzte oder mechanisch beschädigte Düsenspitzen können jedoch nicht repariert werden. Beschädigte Düsen sollten ersetzt werden.

F5: Welche Informationen sollte ich für ein Angebot senden?

Bitte geben Sie Ihr Pick-and-Place-Maschinenmodell, die Düsenteilenummer, Düsenfotos, ungefähre Abmessungen, die erforderliche Reinigungsmenge, das Zielland und die bevorzugten elektrischen Spezifikationen an. Diese Informationen helfen uns, die geeignete Konfiguration zu empfehlen.

Kontaktieren Sie uns für SMT-Düsenreinigungslösungen

Benötigen Sie eine passende Düsenreinigungsmaschine für Ihre SMT-Produktionslinie?

Schicken Sie uns IhreMaschinenmodell, Düsenteilenummer, Düsenfotos und erwartete Reinigungsmenge. Unser Team kann Ihnen helfen, die Düsenkompatibilität, die Vorrichtungskonfiguration und die geeignete Reinigungskapazität entsprechend Ihren Wartungsanforderungen zu bestätigen.

Wir unterstützen sowohl Standard- als auch kundenspezifische Düsenbefestigungslösungen für verschiedene SMT-Produktionsumgebungen.

Kontaktieren Sie uns noch heute für technische Details, Konfigurationsempfehlungen, Lieferzeiten und Angebote.
