JUKI LNC120 40129658 Lasersensor für RX-6 SMT-Montagegerät

JUKI LNC120 40129658 Lasersensor für RX-6 SMT-Montagegerät

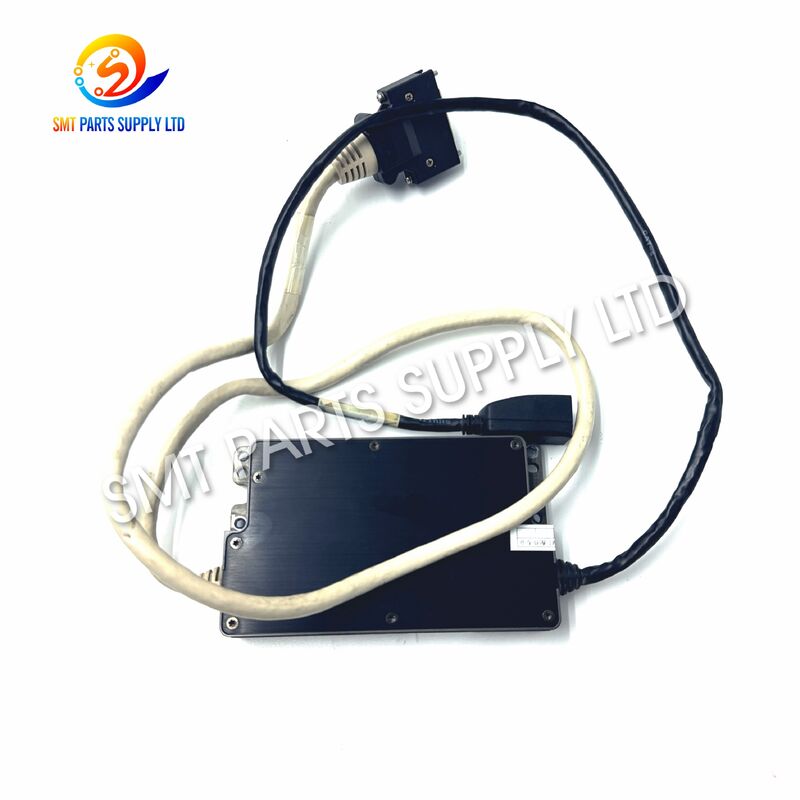

DerJUKI LNC120 40129658 Lasersensorist eine Präzisionserkennungskomponente, die in kompatiblen RX-6 SMT-Bestückungsgeräten verwendet wird. Wird häufig mit verbundenCyberOptics 8017990Der LNC120 unterstützt die laserbasierte Bauteilzentrierung während des Pick-and-Place-Prozesses.

Nachdem ein Bauteil von der Bestückdüse aufgenommen wurde, misst das Lasererkennungssystem dessen Position und Drehausrichtung. Die Maschine kann dann die erforderliche Korrektur berechnen, bevor das Bauteil auf der Leiterplatte montiert wird.

Diese On-the-Fly-Erkennungsmethode trägt dazu bei, schnelle Produktionszyklen aufrechtzuerhalten, da geeignete Komponenten gemessen werden können, während sich der Bestückkopf bewegt. Für SMT-Fabriken, die Geräte der RX-Serie betreiben, ist der LNC120 ein wichtiges Ersatzteil für die Aufrechterhaltung einer zuverlässigen Erkennung, einer stabilen Komponentenausrichtung und einer konsistenten Platzierungsleistung.

Ursache – Warum Probleme bei der Lasererkennung auftreten

Der Lasersensor arbeitet kontinuierlich in einer anspruchsvollen SMT-Produktionsumgebung. Im Laufe der Zeit kann die Erkennungsleistung durch Verschmutzung, Verbindungsprobleme, mechanische Einwirkungen, alternde elektronische Komponenten, falsche Kalibrierung oder Probleme an anderer Stelle im Platzierungssystem beeinträchtigt werden.

Typische Symptome sind:

Ein laserbedingter Alarm bedeutet nicht immer, dass der LNC120 selbst ausgefallen ist.

Vor dem Austausch des Sensors sollten Techniker auch die Düse, die Aufnahmeposition des Zuführers, den Vakuumzustand, Kabel, Anschlüsse, Komponentenparameter und die Maschinenkalibrierung überprüfen.

Eine korrekte Diagnose kann unnötigen Teileaustausch und Produktionsausfälle reduzieren.

Lösung – Korrekter Ersatz für die RX-6-Erkennungswartung

Wenn die Inspektion bestätigt, dass der installierte Lasersensor defekt oder instabil ist, kann der Austausch durch die richtige LNC120-Konfiguration dabei helfen, den normalen Erkennungsbetrieb wiederherzustellen.

Die wichtigsten Identifikationsinformationen für dieses Produkt sind:

Für einen zuverlässigen Kauf sollten Käufer vor der Bestellung das Original-Sensoretikett, die Steckeranordnung, die Montagestruktur und das Maschinenmodell vergleichen.

Ähnlich aussehende Laserbaugruppen können unterschiedliche elektrische Spezifikationen oder Maschinenanwendungen haben. Als primäre Auswahlreferenz sollte immer die genaue Teilenummer herangezogen werden.

Spezifikationen

Hauptfunktionen

Der LNC120 wird hauptsächlich verwendet, um Komponentenerkennungsinformationen für das Bestückungssystem bereitzustellen.

Zu seinen Hauptfunktionen gehören:

Der Sensor ist nur ein Teil des gesamten Bestückungskontrollsystems. Die endgültige Positionierungsleistung hängt auch von der Maschinenkalibrierung, dem Düsenzustand, der Komponentenprogrammierung, der mechanischen Genauigkeit und der Stabilität der Zuführung ab.

Anwendung

Der LNC120 40129658 eignet sich für Wartungs- und Austauschanwendungen in professionellen SMT-Produktionsumgebungen mit kompatiblen Bestückgeräten.

Typische Anwendungen sind:

• Leiterplattenbestückung für Unterhaltungselektronik

• Fertigung von Automobilelektronik

• Industrielle Steuerungsplatinenfertigung

• Montage von Kommunikationsgeräten

• Fertigung von LED-Elektronik

• Herstellung von Stromversorgungsplatinen

• Montage elektronischer Module

• EMS-Auftragsfertigung

• High-Mix-SMT-Produktion

• Bestückungslinien für hohe Volumina

Dies ist besonders nützlich für Fabriken, die zuverlässige Ersatzteilunterstützung benötigen, um Ausfallzeiten aufgrund von Komponentenerkennungsproblemen zu reduzieren.

Typische Wartungsszenarien

1. Reparatur von Erkennungsfehlern

Wiederholte Erkennungsfehler können auf ein Problem im Lasererkennungssystem hinweisen. Nach Überprüfung von Düsen, Zuführungen, Vakuum, Parametern, Kabeln und Kalibrierung kann der LNC120 als möglicher Ersatzartikel bewertet werden.

2. Vorbeugende Ersatzteilbevorratung

Fabriken, die mehrere RX-6-Maschinen betreiben, können wichtige Erkennungskomponenten auf Lager halten, um Produktionsunterbrechungen zu reduzieren, wenn unerwartete Hardwareausfälle auftreten.

3. Aufarbeitung gebrauchter Maschinen

Wenn eine Maschine der RX-Serie für die Produktion überholt wird, muss das Erkennungssystem möglicherweise überprüft und Komponenten ausgetauscht werden, bevor die Maschine wieder in den regulären Betrieb zurückkehrt.

4. Wiederherstellung der Produktionslinie

Ein kompatibler Ersatzsensor kann Wartungsteams dabei helfen, den Maschinenbetrieb wiederherzustellen, wenn bestätigt wurde, dass die Originaleinheit defekt ist.

5. Verbesserung der Erkennungsstabilität

Der Austausch einer beschädigten oder instabilen Lasereinheit kann dazu beitragen, eine konsistente Komponentenerkennung wiederherzustellen, wenn der Fehler vom Sensor selbst herrührt.

Wie es funktioniert

Der LNC120 arbeitet während des Bauteilhandhabungszyklus des Bestückkopfes.

Schritt 1 – Abholung der Komponenten

Die Platzierungsdüse nimmt eine Komponente aus der Zuführung, dem Fach oder einer anderen Komponentenversorgungseinheit auf.

Schritt 2 – Laserscannen

Während sich der Bestückkopf bewegt, durchläuft das Bauteil den Lasererkennungsbereich.

Schritt 3 – Messung

Das Lasersystem misst das Bauteilprofil und ermittelt dessen relative Position.

Schritt 4 – Rotationsberechnung

Das Erkennungssystem erkennt Winkelabweichungen von der programmierten Ausrichtung.

Schritt 5 – Positionskorrektur

Die Maschinensteuerung berechnet die erforderliche X-, Y- und Rotationskorrektur.

Schritt 6 – Komponentenplatzierung

Nach der Korrektur wird das Bauteil an der programmierten Leiterplattenposition montiert.

Dieser Prozess unterstützt eine effiziente Erkennung, ohne dass für jede kompatible Komponente unnötige Bewegungen zu einer separaten Erkennungsstation erforderlich sind.

Warum die On-the-Fly-Erkennung wichtig ist

Die moderne SMT-Produktion erfordert sowohl Geschwindigkeit als auch Genauigkeit.

Der LNC120 unterstützt die Erkennung während der Kopfbewegung und hilft der Maschine, die Bauteilmessung mit dem normalen Pick-and-Place-Zyklus zu kombinieren.

Dies bietet mehrere Produktionsvorteile:

Die tatsächliche Produktionsleistung hängt von der vollständigen Maschinenkonfiguration und dem Betriebszustand ab.

Vergleich verwandter Modelle

Verschiedene JUKI-Maschinengenerationen verwenden unterschiedliche Lasererkennungsbaugruppen. Ähnliche Namen oder ähnliche Gehäuse bedeuten nicht, dass die Sensoren austauschbar sind.

Für einen RX-6 erforderlich40129658Käufer sollten den LNC120 anhand der Originalteilenummer auswählen und nicht nur einen anderen Sensor wählen, weil er optisch ähnlich erscheint.

LNC120 vs. LNC60

Die beiden Produkte erfüllen ähnliche Erkennungsfunktionen, sind jedoch für unterschiedliche Gerätekonfigurationen gedacht.

So wählen Sie aus

Durch die richtige Sensorauswahl können Installationsprobleme und unnötige Maschinenstillstandszeiten vermieden werden.

1. Bestätigen Sie das Maschinenmodell

Bestätigen Sie zunächst das genaue Modell der Platzierungsmaschine.

Für dieses Produkt ist die HauptanwendungJUKI RX-6.

Bestellen Sie einen Lasersensor nicht nur deshalb, weil das Gerät die JUKI-Platzierungstechnologie nutzt.

2. Bestätigen Sie die Teilenummer

Überprüfen Sie das Etikett auf dem vorhandenen Gerät.

Die Zielteilenummer für dieses Produkt lautet:

40129658 / 401-29658

3. Bestätigen Sie das Sensormodell

Das Sensormodell sollte entsprechen:

LNC120

Ersetzen Sie LNC60, LNC120-8, EPV120 oder eine andere Laserbaugruppe nicht automatisch.

4. Vergleichen Sie die Connector-Konfiguration

Überprüfen Sie die Anzahl der Anschlüsse, die Position der Anschlüsse, die Kabelanordnung und die physische Schnittstelle.

5. Vergleichen Sie die Montagestruktur

Die Befestigungspunkte und die Gehäusekonfiguration sollten mit der Originalbaugruppe übereinstimmen.

6. Stellen Sie vor der Bestellung Fotos zur Verfügung

Für eine schnellere Kompatibilitätsbestätigung senden Sie klare Fotos von:

• Originales Produktetikett

• Sensorgehäuse

• Anschlüsse

• Montageseite

• Ggf. Maschinentypenschild

Empfohlene Anfrageinformationen

Die Bereitstellung vollständiger Informationen trägt dazu bei, die Bestätigungszeit zu verkürzen und Bestellfehler zu reduzieren.

Installationsempfehlungen

Da es sich beim LNC120 um eine elektronische und optische Präzisionskomponente handelt, sollte die Installation von Technikern durchgeführt werden, die mit SMT-Bestückungsgeräten vertraut sind.

Vor der Installation:

• Trennen Sie die Maschine gemäß den Wartungsanweisungen von der Stromversorgung.

• Verwenden Sie einen geeigneten ESD-Schutz.

• Bestätigen Sie die Teilenummer erneut.

• Überprüfen Sie die Anschlüsse auf physische Schäden.

• Halten Sie den Sensorbereich sauber.

• Vermeiden Sie es, optische Oberflächen zu berühren.

• Überprüfen Sie den Montagebereich, bevor Sie den Sensor montieren.

Nach dem Austausch sollte die Maschine gemäß dem geltenden Serviceverfahren überprüft werden.

Zu den Tests können gehören:

• Bestätigung der Sensorkommunikation

• Erkennungsfunktionsprüfung

• Abholtest

• Komponentenerkennungstest

• Kalibrierungsüberprüfung

• Einstufungstest

• Wiederholte Überprüfung des Produktionszyklus

Ändern Sie Maschinenparameter nicht ohne entsprechende technische Dokumentation.

Referenz zur Fehlerbehebung

Der Austausch des Lasersensors sollte normalerweise auf einer systematischen Fehlerbehebung und nicht nur auf einem Maschinenalarm basieren.

FAQ

F1: Was ist der Hauptzweck des LNC120 40129658?

Der LNC120 führt eine laserbasierte Bauteilerkennung und -zentrierung in kompatiblen Bestückgeräten durch. Es misst die Position und Drehung der Komponenten, sodass die Maschine Korrekturen vornehmen kann, bevor das Teil auf der Leiterplatte montiert wird.

F2: Ist 40129658 für den JUKI RX-6 geeignet?

Ja. Die Teilenummer 40129658 ist mit dem Lasererkennungssystem LNC120 verknüpft, das für RX-6-Anwendungen verwendet wird. Käufer sollten dennoch vor der Bestellung die ursprüngliche Maschinenkonfiguration und das Sensoretikett überprüfen.

F3: Kann LNC120 LNC60 direkt ersetzen?

Von einem direkten Ersatz ist nicht auszugehen. LNC120 und LNC60 sind unterschiedlichen Maschinengenerationen und Teilenummern zugeordnet. Befolgen Sie bei der Auswahl eines Ersatzes immer die Spezifikationen der Originalausrüstung.

F4: Was sollte ich vor dem Kauf überprüfen?

Bestätigen Sie das Maschinenmodell, das Sensormodell, die Teilenummer, die Referenznummer, die Anschlüsse, die Montagestruktur und das Originaletikett. Zur Überprüfung der Kompatibilität wird dringend empfohlen, klare Fotos bereitzustellen.

F5: Muss die Maschine nach dem Austausch des LNC120 überprüft werden?

Ja. Nach der Installation sollten Erkennungsvorgang, Kommunikation, Kalibrierung, Aufnahmeleistung und Platzierungsergebnisse gemäß dem entsprechenden Maschinenwartungsverfahren überprüft werden.

Kontaktieren Sie uns

Auf der Suche nach einemJUKI RX-6 LNC120 40129658 Lasersensorfür Maschinenreparatur, Ersatzteilbevorratung oder Wartung der Produktionslinie?

Bitte senden Sie uns folgende Informationen:

• Maschinenmodell

• Teilenummer

• Sensormodell

• CyberOptics-Referenznummer

• Benötigte Menge

• Erforderlicher Zustand

• Originale Sensorfotos

• Beschriftungs- und Anschlussfotos

Wir können Ihnen helfen, die Produktkonfiguration vor dem Angebot zu überprüfen und Sie bei der Auswahl des richtigen Ersatzteils für die SMT-Maschine zu unterstützen.

Senden Sie Ihre Teilenummer und die erforderliche Menge für Verfügbarkeit, Kompatibilitätsbestätigung und Angebot.
