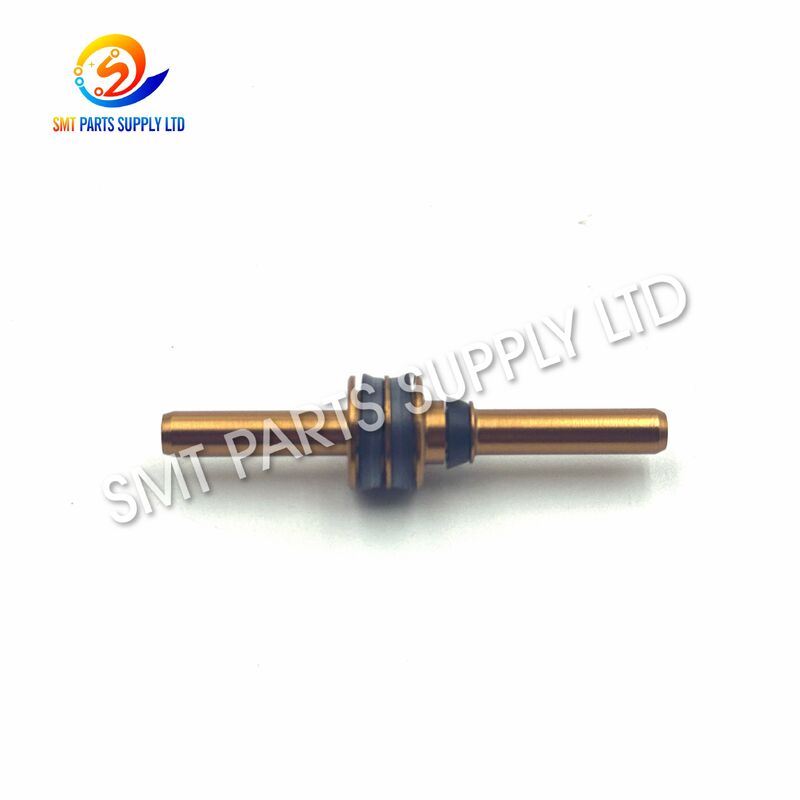

Yamaha KV8-M7104-A0 Präzisionsgefertigte Metallkolbenbaugruppe für YV100XG-Bestückkopf

Die YAMAHA KV8-M7104-A0 Kolbenbaugruppe ist eine maschinenspezifische Ersatzkomponente, die im entsprechenden pneumatischen und mechanischen Mechanismus des YV100XG SMT-Bestückungsautomaten verwendet wird. Sie ist dafür ausgelegt, eine kontrollierte Hin- und Herbewegung im Bestückungskopf zu unterstützen und der Maschine zu helfen, stabile Komponentenaufnahme-, Positionierungs- und Bestückungszyklen abzuschließen.

Während der kontinuierlichen SMT-Produktion kann der ursprüngliche Kolben allmählich Oberflächenverschleiß, Verunreinigungen, übermäßige Reibung oder Dimensionsänderungen aufweisen. Diese Bedingungen können zu einer langsamen Kopfantwort, unvollständiger Rückwärtsbewegung, instabilem pneumatischem Betrieb oder wiederholten Maschinenalarmen führen. Der Austausch der verschlissenen Komponente durch die korrekt passende KV8-M7104-A0 Kolbenbaugruppe kann helfen, die normale mechanische Reaktion wiederherzustellen und unnötige Ersetzungen größerer Kopfbaugruppen zu reduzieren.

Dieses Produkt ist geeignet für Elektronikhersteller, EMS-Fabriken, SMT-Wartungsunternehmen, Ausrüstungsaufbereiter und Ersatzteilhändler, die eine zuverlässige Wartungslösung für die YV100XG benötigen.

Die Kolbenbaugruppe arbeitet in einem Hochfrequenzbewegungssystem. Während der normalen SMT-Produktion kann sie täglich Tausende von Arbeitszyklen absolvieren. Langzeitnutzung, unzureichende Wartung, kontaminierte Druckluft, Verschlechterung der Dichtungen und falsche Installation können ihre Leistung allmählich beeinträchtigen.

Ein Kolbenproblem wird nicht immer durch einen einzigen Faktor verursacht. Wartungstechniker sollten das gesamte pneumatische und mechanische System inspizieren, bevor sie einen Ersatz installieren.

Der Kolben bewegt sich wiederholt in seiner Führung oder der Gegenfläche. Mit der Zeit kann Reibung die Kontaktfläche allmählich verändern, den Betriebsabstand vergrößern oder einen ungleichmäßigen Bewegungswiderstand erzeugen.

Geringer Verschleiß stoppt die Maschine möglicherweise nicht sofort. Er kann sich jedoch zu instabilen Bewegungen, langsamerer Reaktion oder unvollständiger Rückwärtspositionierung entwickeln.

SMT-Anlagen arbeiten in kontrollierten Produktionsbereichen, aber feiner Staub, getrocknetes Schmiermittel, Komponentenreste, Klebstoffrückstände und andere Verunreinigungen können dennoch in bewegliche Mechanismen gelangen.

Verunreinigungen können verursachen:

• Erhöhte Reibung.
• Oberflächenkratzer.
• Intermittierendes Klemmen.
• Langsamere Bewegung.
• Abnormaler Dichtungsverschleiß.
• Inkonsistente pneumatische Reaktion.

Wenn der Kolbenmechanismus eine Schmierung erfordert, kann unzureichendes Schmiermittel direkten Metallkontakt erhöhen und Oberflächenverschleiß beschleunigen.

Falsches Schmiermittel kann ebenfalls Probleme verursachen. Einige Produkte können Staub anziehen, Dichtungsmaterialien beschädigen oder nach langfristiger Einwirkung von Hitze und Produktionskontamination klebrig werden.

Der Kolben arbeitet normalerweise mit Dichtungskomponenten zusammen. Eine beschädigte oder verhärtete Dichtung kann zu Luftleckagen, reduzierter Bewegungskraft, langsamer Reaktion oder instabiler Positionierung führen.

Der Austausch nur des Kolbens ohne Inspektion der zugehörigen Dichtungen löst das ursprüngliche Maschinenproblem möglicherweise nicht vollständig.

Der Bestückungskopf ist auf saubere, trockene und stabile Druckluft angewiesen. Feuchtigkeit, Öl, Druckschwankungen oder verstopfte Luftleitungen können die Kolbenbewegung beeinträchtigen.

Häufige Probleme mit Luftsystemen sind:

• Niedriger Betriebsdruck.
• Druckschwankungen.
• Wasser in der Luftleitung.
• Kontaminierte Filter.
• Verstopfte Luftkanäle.
• Lose Schlauchverbindungen.
• Beschädigte pneumatische Verbindungen.
• Langsame Ansprechzeit des Magnetventils.

Ein Kolben kann beschädigt werden, wenn er in einem falschen Winkel eingesetzt, in der falschen Richtung montiert oder in eine kontaminierte Bohrung gezwungen wird.

Falsches Anziehen oder Fehlausrichtung kann zu abnormaler Seitenbelastung führen, was zu ungleichmäßigem Verschleiß und eingeschränkter Bewegung führt.

Eine Kollision des Bestückungskopfes, eine falsche Düsenmontage, eine PCB-Interferenz oder ein Fremdkörper können übermäßige mechanische Kräfte erzeugen.

Obwohl der Kolben möglicherweise keine offensichtlichen äußeren Schäden aufweist, kann seine Bewegung nach einem abnormalen Stoß rau oder inkonsistent werden.

Wenn die Inspektion bestätigt, dass der vorhandene Kolben verschlissen, zerkratzt, deformiert, kontaminiert oder schwer zu bewegen ist, kann der Austausch durch eine korrekt passende KV8-M7104-A0 Kolbenbaugruppe den entsprechenden YV100XG Bestückungskopfmechanismus wiederherstellen.

Der Austausch sollte als Teil eines vollständigen Wartungsprozesses durchgeführt werden. Techniker sollten die zugehörigen Dichtungen, den Führungsbereich, das pneumatische Ventil, die Luftleitungen, den Sensor und die Montageposition inspizieren, bevor die Produktion wieder aufgenommen wird.

Der Austausch der betroffenen Kolbenbaugruppe kann wirtschaftlicher sein als der Austausch eines gesamten Bestückungskopfes oder eines größeren pneumatischen Moduls.

Ein klar identifiziertes Ersatzteil ermöglicht es Wartungsteams, die Fehlerbehebungs- und Beschaffungszeit zu verkürzen.

Ein korrekt installierter Kolben unterstützt eine reibungslose und wiederholbare Bewegung im entsprechenden Kopfmechanismus.

Die Lagerung von KV8-M7104-A0 im Wartungsinventar kann die Reaktionszeit verkürzen, wenn die ursprüngliche Komponente beschädigt wird.

Das Produkt kann in die geplante Maschinenwartung einbezogen werden, insbesondere für Geräte, die lange Schichten betreiben oder hohe Produktionsvolumen verarbeiten.

Eine klare Modellnummer hilft Einkaufs-, Technik- und Lagerpersonal bei der genauen Bestandsverwaltung.

Der genaue Produktzustand muss im Angebot bestätigt werden. Produktfotos und Inspektionsinformationen können gemäß Bestellwunsch geliefert werden.

Die KV8-M7104-A0 Kolbenbaugruppe wird hauptsächlich für die Reparatur und Wartung des entsprechenden pneumatischen oder mechanischen Bewegungsabschnitts im YV100XG Bestückungskopf verwendet.

Sie kann in den folgenden Produktions- und Serviceumgebungen eingesetzt werden.

Geeignet für SMT-Produktionslinien, die Leiterplatten montieren für:

• Haushaltsgeräte.
• Mobilzubehör.
• Kommunikationsprodukte.
• Smart-Geräte.
• Steuerplatinen für Verbraucher.
• Audio- und Videogeräte.

Anwendbar für Fabriken, die herstellen:

• Fahrzeugsteuerungsmodule.
• Beleuchtungssteuerplatinen.
• Automobilsensoren.
• Armaturenbrettelektronik.
• Leistungsmanagement-Baugruppen.
• Infotainment-Leiterplatten.

Die Kolbenbaugruppe kann die Wartung der YV100XG auf Produktionslinien unterstützen, die herstellen:

• Industrielle Steuerungen.
• Automatisierungsmodule.
• Netzteile.
• Instrumentenplatinen.
• Motorsteuerungssysteme.
• Kommunikationssteuereinheiten.

EMS-Fabriken betreiben oft mehrere SMT-Maschinen und lange Produktionsschichten. Die Lagerung von maschinenspezifischen Kolbenkomponenten kann helfen, Wartezeiten bei unerwarteten Wartungsarbeiten zu verkürzen.

Unabhängige Serviceunternehmen können KV8-M7104-A0 bei der Inspektion von Bestückungsköpfen, der Reparatur von pneumatischen Systemen und bei Projekten zur Wiederherstellung von Maschinen einsetzen.

Ausrüstungsaufbereiter können verschlissene Kolbenkomponenten austauschen, während sie YV100XG-Maschinen für den Wiederverkauf oder die weitere Produktion aufbereiten oder warten.

Händler können das Produkt für Fabriken lagern, die einzelne Ersatzteile, Wartungskits oder konsolidierte SMT-Ersatzteillieferungen benötigen.

Die KV8-M7104-A0 Kolbenbaugruppe arbeitet im entsprechenden YV100XG Bestückungskopfmechanismus. Das Maschinensteuerungssystem aktiviert den pneumatischen Kreislauf gemäß der erforderlichen Aufnahme- und Bestückungssequenz.

Druckluft wird durch das zugehörige Magnetventil und die Luftkanäle geleitet. Der Druck wirkt auf den Kolben und erzeugt eine kontrollierte lineare Bewegung. Diese Bewegung wird auf den angeschlossenen Kopfmechanismus übertragen.

Nach Abschluss der erforderlichen Aktion bewegt ein umgekehrter Luftdruck, ein Rücklaufmechanismus oder ein anderes mechanisches Element den Kolben in seine Ausgangsposition zurück.

1. Das Maschinensteuerungssystem sendet einen Betriebsbefehl.
2. Das zugehörige Magnetventil ändert seine Luftstromposition.
3. Druckluft tritt in den Kolbenmechanismus ein.
4. Luftdruck erzeugt lineare Kolbenbewegung.
5. Der Kolben überträgt die Kraft auf die angeschlossene Kopfkomponente.
6. Die Bestückungskopfaktion ist abgeschlossen.
7. Das Rücklaufsystem bewegt den Kolben zurück in seine Ausgangsposition.
8. Ein Sensor oder Steuersignal bestätigt, dass der Bewegungszyklus abgeschlossen ist.
9. Die Maschine fährt mit der nächsten Aufnahme- oder Bestückungsaktion fort.

Der Kolben kann nicht korrekt funktionieren, wenn die umliegenden pneumatischen, mechanischen oder elektrischen Komponenten fehlerhaft sind. Eine vollständige Systeminspektion wird daher empfohlen.

Die Auswahl eines SMT-Ersatzteils nur nach Aussehen kann zu falschen Käufen führen. Kleine Maß- oder Konfigurationsunterschiede können die Installation verhindern, auch wenn zwei Komponenten ähnlich aussehen.

Verwenden Sie den folgenden Bestätigungsprozess vor der Bestellung.

Prüfen Sie die Markierung auf der ausgebauten Komponente oder konsultieren Sie das Maschinenersatzteilhandbuch. Der vollständige Code sollte ohne Löschen des Suffixs angegeben werden.

Empfohlene Bestellreferenz:

KV8-M7104-A0

Geben Sie das vollständige Ausrüstungsmodell an:

YV100XG SMT-Bestückungsautomat

Gehen Sie nicht davon aus, dass der Kolben für jede Maschine derselben Marke geeignet ist.

Identifizieren Sie die Position des Bestückungskopfes, den Standort des Mechanismus oder die Zeichnungsreferenz, an der der Kolben installiert ist.

Diese Information ist besonders nützlich, wenn die Maschine mehr als einen Kolbentyp verwendet.

Empfohlene Fotos umfassen:

• Vollständige Vorderansicht.
• Vollständige Rückansicht.
• Seitenansicht.
• Teilenummernmarkierung.
• Anschlussbereich.
• Installationsfläche.
• Beschädigter oder verschlissener Bereich.
• Foto neben einem Lineal oder Messschieber.

Wenn die ursprüngliche Markierung beschädigt oder unleserlich ist, geben Sie an:

• Gesamtlänge.
• Außendurchmesser.
• Innendurchmesser.
• Wellendurchmesser.
• Stufenabmessungen.
• Nutposition.
• Anschlussgröße.

Geben Sie an, ob die Bestellung erfordert:

• Neu Original.
• Neu Kompatibel.
• Gebraucht Original.
• Überholtes Produkt.

Geben Sie die erwartete Bestellmenge an, damit Lagerbestand, Verpackung, Preis und Lieferzeit genau geprüft werden können.

Die Installation sollte von qualifiziertem SMT-Gerätewartungspersonal durchgeführt werden.

• Maschine gemäß den erforderlichen Sicherheitsverfahren stoppen.
• Elektrische Stromversorgung trennen, wo erforderlich.
• Druckluftversorgung isolieren.
• Ersatzteilnummer bestätigen.
• Arbeitsbereich reinigen.
• Geeignete Wartungswerkzeuge vorbereiten.
• Führung, Dichtungen und Gegenstücke inspizieren.
• Auf Verunreinigungen im Mechanismus prüfen.

• Präzisionsfläche nicht mit schmutzigen Werkzeugen berühren.
• Kolben nicht fallen lassen oder stoßen.
• Korrekte Installationsrichtung bestätigen.
• Kolben nicht in die Führung zwingen.
• Nur das vorgeschriebene Schmiermittel verwenden, wenn erforderlich.
• Beschädigte O-Ringe oder Dichtungen ersetzen.
• Prüfen, ob sich der Kolben ohne abnormalen Widerstand bewegt.
• Staub und Fremdmaterial vom Aggregat fernhalten.

• Druckluft schrittweise wiederherstellen.
• Alle pneumatischen Verbindungen prüfen.
• Auf Luftleckagen achten.
• Manuelle Bewegungskontrolle durchführen, wo zulässig.
• Maschine mit niedriger Geschwindigkeit laufen lassen.
• Vollständigen Kolbenhub bestätigen.
• Sensorreaktion prüfen.
• Aufnahme und Bestückung von Komponenten testen.
• Bestückungsgenauigkeit vor normaler Produktion prüfen.

Der Inspektionsprozess kann gemäß dem ausgewählten Produktzustand und den Kundenanforderungen abgeschlossen werden.

Die Kolbenbaugruppe ist ein Präzisionsersatzteil und sollte vor Feuchtigkeit, Staub, Kratzern und Stößen geschützt werden.

Standardverpackung kann umfassen:

1. Individuelle Schutzverpackung.
2. Versiegelte Innenverpackung.
3. Etikett mit Teilenummer und Menge.
4. Stoßdämpfendes Füllmaterial.
5. Verstärkter Exportkarton.
6. Äußeres Versandetikett.

Nein. Die KV8-M7104-A0 Kolbenbaugruppe ist für den entsprechenden Mechanismus der YV100XG Maschine bestimmt. Die Kompatibilität muss anhand des vollständigen Modells, der Installationsposition, des Fotos des vorhandenen Teils und der Maschinenersatzteilinformationen bestätigt werden.

Er kann helfen, wenn die Instabilität durch einen verschlissenen, zerkratzten, kontaminierten oder klemmenden Kolben verursacht wird. Techniker sollten auch die Dichtungen, den Luftdruck, das Magnetventil, die Führungsbohrung, den Sensor und die zugehörigen mechanischen Teile inspizieren.

Zugehörige Dichtungskomponenten sollten während des Kolbenersatzes sorgfältig inspiziert werden. Die Wiederverwendung einer verhärteten, beschädigten oder deformierten Dichtung kann zu Luftleckagen, erhöhtem Widerstand, langsamer Bewegung oder instabilem pneumatischem Verhalten führen.

Bitte geben Sie die Teilenummer, das Maschinenmodell, die erforderliche Menge, Fotos des vorhandenen Produkts, die Installationsposition, den gewünschten Produktzustand und wichtige Abmessungen an, wenn die Markierung der Originalkomponente unklar ist.

Ja. Er kann mit Ventilen, Sensoren, Düsen, Zuführungen, Riemen, Motoren, Leiterplatten, pneumatischen Anschlüssen und anderen SMT-Maschinenkomponenten konsolidiert werden, um internationale Einkaufs- und Transportkosten zu senken.

Für ein genaues Angebot und schnelle technische Bestätigung geben Sie bitte folgende Informationen an:

Bitte senden Sie Ihre vollständige Teilenummer, das Maschinenmodell, die erforderliche Menge, Produktfotos und das Lieferziel. Unser Verkaufsteam prüft die technische Kompatibilität, die Lagerverfügbarkeit, den Produktzustand, die Verpackungsmethode, den Preis und die voraussichtliche Lieferzeit.
