Panasonic KXFE00GXA00 MC16CB-4 SMT-Kopfsteuerplatine für CM402 CM602 Bestückungsautomaten

Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 Kopfsteuerplatine CM402 CM602

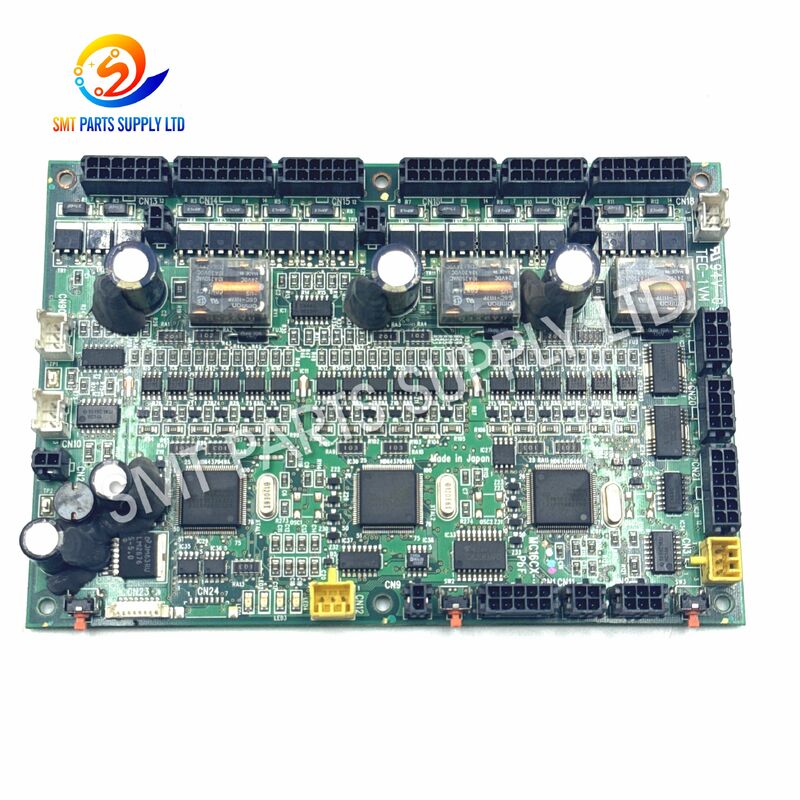

Die Panasonic KXFE00GXA00 N610090171AA T0710095 MC16CB-4 SMT-Kopfsteuerplatine ist eine industrielle Leiterplatte, die in kompatiblen Bestückkopf-Steuerbaugruppen verwendet wird. Es unterstützt die Übertragung, Verarbeitung und Koordination elektronischer Signale zwischen der Maschinensteuerung und den kopfbezogenen Komponenten während der SMT-Produktion.

Diese Platine wird üblicherweise für den Wartungsaustausch, die Wiederherstellung von Produktionslinien, die Maschinenüberholung und die Lagerhaltung kritischer Ersatzteile ausgewählt. Wichtige Identifikationsreferenzen sind KXFE00GXA00, N610090171AA, T0710095, MC16CB und MC16CB-4.

Da CM402- und CM602-Maschinen möglicherweise unterschiedliche Kopfkonfigurationen, PCB-Revisionen, Steckerlayouts und Steuerungssysteme verwenden, sollte die Kompatibilität nicht allein anhand des Maschinenmodells bestimmt werden. Käufer sollten die vollständige Teilenummer, Leiterplattenmarkierung, Steckerpositionen, Befestigungslöcher, Komponentenlayout, vorhandene Platinenfotos und Maschinenkonfiguration vergleichen, bevor sie eine Bestellung bestätigen.

SMT PARTS SUPPLY LTD liefert SMT-Maschinensteuerplatinen und zugehörige Wartungsteile für Elektronikhersteller, Reparaturunternehmen, Geräteumbauer und internationale Händler.

Der Bestückkopf ist einer der wichtigsten Funktionsbereiche einer SMT-Maschine. Während der Produktion muss der Kopf Befehle empfangen, Rückmeldungen überwachen, zugehörige elektrische Geräte koordinieren und kontinuierlich mit der Maschinensteuerung kommunizieren.

Wenn die Kopfsteuerplatine instabil, beschädigt, verunreinigt oder elektrisch beeinträchtigt wird, kann es bei der Maschine zu zeitweiligen Alarmen, Initialisierungsfehlern, abnormalen Kopfreaktionen oder wiederholten Produktionsunterbrechungen kommen.

Ein Fehler auf der Steuerplatine kann durch elektrische, umweltbedingte, mechanische oder wartungsbedingte Faktoren verursacht werden.

Die folgenden Symptome können auf ein Problem mit der Kopfsteuerung hinweisen, beweisen jedoch nicht, dass die MC16CB-4-Platine defekt ist. Ähnliche Symptome können auch durch Motoren, Kabel, Sensoren, Encoder, Treiber, Netzteile, Ventile oder mechanische Baugruppen verursacht werden.

Wenn die Fehlerbehebung bestätigt, dass die installierte Steuerplatine defekt ist, kann der Austausch durch eine korrekt identifizierte KXFE00GXA00 N610090171AA MC16CB-4-Platine dabei helfen, eine stabile Kommunikation im Kopfbereich und einen stabilen Maschinenbetrieb wiederherzustellen.

Die Auswahl der Ersatzplatine muss anhand der vollständigen technischen Identifizierung und nicht nur anhand des Aussehens erfolgen.

• Hilft bei der Wiederherstellung von Maschinen, die von einem nachgewiesenen Ausfall der Steuerplatine betroffen sind.
• Reduziert Produktionsausfallzeiten, die durch wiederholte elektronische Alarme verursacht werden.
• Unterstützt eine stabile Kommunikation innerhalb des kompatiblen Bestückkopfsystems.
• Bietet einen praktischen Ersatz für Maschinenreparatur und -überholung.
• Hilft Wartungsteams bei der Vorbereitung eines kritischen Ersatzteilbestands.
• Reduziert das Risiko eines unnötigen Austauschs von Motoren oder Sensoren.
• Unterstützt eine standardisierte Teilenummernverwaltung für mehrere Produktionslinien.
• Verbessert die Wartungseffizienz, wenn die installierte Platine nicht zuverlässig repariert werden kann.

Informationen zum Maschinenmodell allein reichen für eine endgültige Kompatibilitätsbestätigung nicht aus. CM402- und CM602-Maschinen können unterschiedliche Bestückköpfe, interne Verkabelungen, PCB-Revisionen, Steckerlayouts, Softwarekonfigurationen und elektrische Steuerungssysteme verwenden.

Der Käufer sollte vor der Bestellung folgende Angaben bestätigen:

• Komplettes Maschinenmodell.
• Seriennummer der Maschine.
• Bestückkopftyp.
• KXFE00GXA00-Kennzeichnung.
• N610090171AA-Kennzeichnung.
• T0710095 PCB-Nummer.
• MC16CB- oder MC16CB-4-Kennzeichnung.
• Fotos der Vorder- und Rückseite der Platine.
• Anzahl und Position der Anschlüsse.
• Anordnung der Befestigungslöcher.
• Vorhandene Maschinenalarminformationen.

Die folgenden Referenzen dienen der Produktidentifizierung. Ähnliche Markierungen sollten ohne technische Bestätigung nicht als automatisch austauschbar angesehen werden.

Zwei SMT-Steuerplatinen können ähnliche Größen, Montagepunkte oder Steckerformen haben, enthalten jedoch unterschiedliche Schaltkreise oder Steuerfunktionen. Mögliche Unterschiede sind:

• Steckerbelegung.
• Definitionen der Eingangs- und Ausgangssignale.
• Schnittstellen zur Kopfmotorsteuerung.
• Sensorkommunikationsschaltungen.
• Anordnung der Leiterplattenkomponenten.
• Hardware-Revision.
• Interne Konfiguration.
• Kompatibilität der Maschinensoftware.
• Bestückkopftyp.
• Kalibrierungsanforderungen.

Die Verwendung einer falsch angepassten Platine kann zu Maschinenalarmen, Kommunikationsfehlern, fehlerhaftem Betrieb oder weiteren Komponentenschäden führen.

Die Kopfsteuerplatine KXFE00GXA00 N610090171AA MC16CB-4 eignet sich für professionelle SMT-Maschinenwartungs- und Elektronikfertigungsumgebungen.

• Herstellung von Unterhaltungselektronik.
• Montage von Automobilelektronik.
• Herstellung von Kommunikationsgeräten.
• Leiterplattenbestückung für industrielle Steuerungen.
• Produktion von LED-Beleuchtung.
• Herstellung medizinischer Elektronik.
• Netzteilbaugruppe.
• Halbleiterbezogene Elektronikfertigung.
• Auftragsfertigung von Elektronikprodukten.
• Montagedienstleistungen für Leiterplatten.

• SMT-Fabriken.
• Abteilungen für Gerätewartung.
• Maschinenreparaturunternehmen.
• Aufbereiter für gebrauchte SMT-Geräte.
• Dienstleister für die Elektronikfertigung.
• Händler von Industrieersatzteilen.
• SMT-Servicezentren im Ausland.
• Produktionstechnische Abteilungen.

Die MC16CB-4-Platine ist Teil des elektronischen Steuerpfads innerhalb einer kompatiblen SMT-Bestückkopfbaugruppe. Seine genauen Funktionen hängen von der Maschinenversion, der Kopfkonfiguration und den angeschlossenen Komponenten ab.

Die Maschinensteuerung sendet entsprechend dem programmierten Produktionsablauf Bedienbefehle. Diese Befehle können sich auf Initialisierung, Kopfbewegung, Komponentenaufnahme, Komponentenplatzierung und Statusprüfung beziehen.

Die Kopfsteuerplatine verarbeitet oder verteilt elektronische Signale, die von der kompatiblen Kopfbaugruppe benötigt werden. Es hilft bei der Koordinierung der Kommunikation zwischen der Maschinensteuerung und kopfbezogenen Geräten.

Sensoren, Motoren und Positionserkennungsgeräte liefern Betriebsrückmeldungen. Die Steuerplatine hilft bei der Übertragung oder Verarbeitung dieser Informationen, sodass die Maschine feststellen kann, ob jede Aktion korrekt ausgeführt wurde.

Das Board unterstützt das Timing und die Übertragung von Steuersignalen an kompatible Schaltkreise. Ein genaues Timing ist unerlässlich, da die SMT-Bestückung Hochgeschwindigkeitsbewegungen, die Aufnahme, Positionierung und Platzierung von Bauteilen erfordert.

Der Betriebszustand wird an die Maschinensteuerung zurückgesendet. Wenn die Maschine ein abnormales Signal, fehlendes Feedback, einen Kommunikationsfehler oder eine instabile Reaktion erkennt, kann sie einen Alarm auslösen und die Produktion stoppen.

Die Wahl der richtigen Steuerplatine ist für eine sichere und erfolgreiche Maschinenreparatur von entscheidender Bedeutung.

Überprüfen Sie, ob die installierte Platine mit KXFE00GXA00, N610090171AA oder beiden gekennzeichnet ist. Ignorieren Sie keine Buchstaben, Suffixe oder Revisionsmarkierungen.

Überprüfen Sie, ob die vorhandene Platine die T0710095-Kennzeichnung trägt. Die PCB-Identifizierung hilft bei der Unterscheidung physisch ähnlicher Steuerplatinen.

Überprüfen Sie die Markierungen MC16CB oder MC16CB-4. Ein anderes Suffix kann auf eine andere Revision oder Anwendung hinweisen.

Stellen Sie das komplette Maschinenmodell und nicht nur die Maschinenfamilie bereit. Geben Sie die Seriennummer der Maschine an, sofern verfügbar.

CM402- und CM602-Plattformen können unterschiedliche Bestückkopfkonfigurationen verwenden. Der Kopftyp sollte vor dem Kauf des Boards bestätigt werden.

Überprüfen Sie alle Anschlüsse, Buchsen, Kabelpositionen, Montagelöcher, Halterungen und Komponentenpositionen. Klare Fotos werden dringend empfohlen.

Geben Sie den Alarmcode, die Fehlersymptome und die Ergebnisse der Fehlerbehebung an. Dies hilft festzustellen, ob die Platine die wahrscheinliche Ursache ist.

Das Produkt kann je nach Lagerbestand in unterschiedlichem Zustand geliefert werden.

Die Prüfstandards können je nach Produktzustand unterschiedlich sein. Käufer sollten bestätigen, ob das Angebot Folgendes enthält:

• Sichtprüfung.
• Steckerinspektion.
• Komponenteninspektion.
• Elektrische Prüfung.
• Maschinenbezogene Funktionsprüfung.
• Informationen zum Reparaturverlauf.
• Testfotos oder Aufzeichnungen.

Die Garantiebedingungen sollten vor der Zahlung bestätigt werden. Die Garantieabdeckung kann für neue, gebrauchte und generalüberholte Steuerplatinen variieren.

Vor dem Versand können die folgenden Inspektionspunkte je nach Produktzustand und Bestellvereinbarung abgeschlossen werden.

Die Installation sollte von qualifiziertem SMT-Maschinenwartungspersonal durchgeführt werden.

• Notieren Sie den aktuellen Maschinenalarm.
• Sichern Sie Maschinendaten bei Bedarf.
• Maschine ordnungsgemäß herunterfahren.
• Trennen und isolieren Sie die Stromversorgung.
• Warten Sie, bis die gespeicherte elektrische Energie entladen ist.
• Verwenden Sie ein ESD-Armband.
• Bereiten Sie eine antistatische Arbeitsfläche vor.
• Fotografieren Sie die ursprünglichen Steckerpositionen.
• Beschriften Sie die Kabel vor dem Trennen.
• Vergleichen Sie die Ersatzplatine mit der ausgebauten Platine.

• Halten Sie die Platine an den Kanten fest.
• Vermeiden Sie es, die Kontakte des Steckers zu berühren.
• Stecken Sie Kabel nicht mit Gewalt in die Steckdosen.
• Bestätigen Sie die Ausrichtung des Steckers.
• Auf verbogene Stifte prüfen.
• Installieren Sie die richtigen Befestigungsschrauben.
• Vermeiden Sie ein übermäßiges Anziehen der Schrauben.
• Erdungs- und Abschirmungskomponenten wiederherstellen.
• Stellen Sie sicher, dass die Kabel nicht eingeklemmt oder gedehnt werden.

• Überprüfen Sie die Baugruppe, bevor Sie Strom anlegen.
• Stellen Sie sicher, dass sich keine Werkzeuge in der Maschine befinden.
• Starten Sie die Maschine unter kontrollierten Bedingungen.
• Überprüfen Sie den Initialisierungsstatus.
• Überprüfen Sie den Alarmverlauf.
• Überwachen Sie die Stecker- und Platinentemperatur.
• Führen Sie einen Maschinentest mit niedriger Geschwindigkeit durch.
• Führen Sie ein Musterplatzierungsprogramm aus.
• Bestätigen Sie die Aufnahme- und Platzierungsstabilität.
• Notieren Sie das Austauschdatum und die Platinennummer.

SMT-Steuerplatinen reagieren empfindlich auf statische Elektrizität, Feuchtigkeit, Vibrationen und physische Stöße. Zum Schutz des Produkts beim internationalen Transport wird eine professionelle Verpackung verwendet.

• Internationaler Expresskurier.
• Luftfracht.
• Konsolidierter SMT-Ersatzteilversand.
• Vom Kunden benannter Spediteur.
• Kombinierter Versand mit Zuführungen, Düsen, Motoren, Sensoren, Riemen, Kabeln und Ventilen.

Die Lieferzeit hängt vom Lagerzustand, den Prüfanforderungen, der Bestellmenge, dem Bestimmungsort und der gewählten Versandart ab.

KXFE00GXA00 und N610090171AA werden üblicherweise als zugehörige Identifikationsreferenzen für diese Steuerplatine verwendet. Die endgültige Kompatibilität sollte noch anhand von T0710095, MC16CB-4, Steckerlayout, Maschinenmodell und Bestückkopfkonfiguration bestätigt werden.

Nein. CM402- und CM602-Maschinen können unterschiedliche Kopfsysteme, PCB-Revisionen, Verkabelungsanordnungen und Softwarekonfigurationen enthalten. Bitte stellen Sie vor der Bestellung vollständige Platinenfotos und Maschineninformationen zur Verfügung.

Es kann Alarme beheben, die durch eine defekte kompatible Steuerplatine verursacht werden. Ähnliche Alarme können jedoch auch durch beschädigte Kabel, Motoren, Sensoren, Treiber, Encoder, Ventile, Netzteile oder mechanische Komponenten verursacht werden.

Bitte geben Sie die erforderliche Menge, das Maschinenmodell, die Seriennummer der Maschine, vorhandene Platinennummern, die MC16CB-4-Kennzeichnung, die T0710095-Identifikation, Platinenfotos, den bevorzugten Zustand, das Lieferland und das gewünschte Lieferdatum an.

Bewahren Sie die Platine versiegelt in einer antistatischen Verpackung in einer sauberen, trockenen und temperaturkontrollierten Umgebung auf. Vermeiden Sie direkte Sonneneinstrahlung, Feuchtigkeit, korrosive Gase, starken Druck, Vibrationen und den Kontakt mit leitfähigen Materialien.

SMT PARTS SUPPLY LTD

Bitte senden Sie zur Angebotserstellung und Kompatibilitätsprüfung folgende Informationen:

• Produktname.
• KXFE00GXA00 Teilenummer.
• N610090171AA Referenznummer.
• T0710095 Leiterplattenmarkierung.
• Modell MC16CB oder MC16CB-4.
• Maschinenmodell und Seriennummer.
• Bestückkopftyp.
• Fotos der Vorder- und Rückseite der Platine.
• Anschlussfotos.
• Benötigte Menge.
• Bevorzugter Produktzustand.
• Maschinenalarm- oder Fehlerbeschreibung.
• Lieferland.
• Erforderlicher Lieferplan.

Unser Vertriebsteam prüft den verfügbaren Produktzustand, Kompatibilitätsinformationen, Prüfstandard, Verpackungsmethode, Lieferzeit und internationale Versandoptionen.

Markenerklärung:Panasonic und die angegebenen Maschinenmodellnamen werden nur zur Produktidentifizierung und Kompatibilitätsbeschreibung verwendet. Alle Marken gehören ihren jeweiligen Eigentümern. SMT PARTS SUPPLY LTD ist ein unabhängiger SMT-Ersatzteillieferant.
