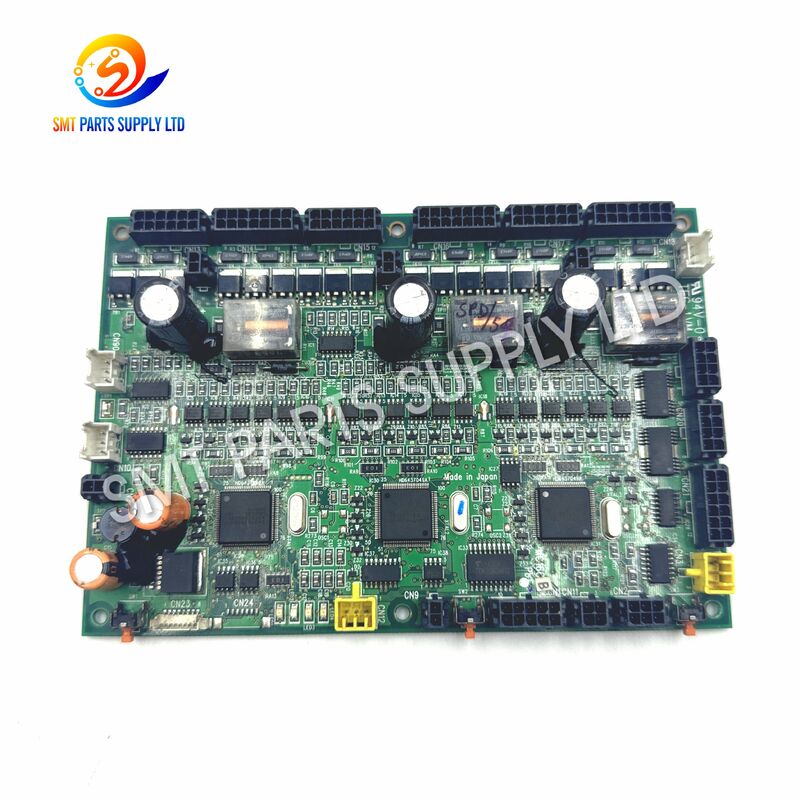

Panasonic KXFE00GXA00 MC16CB-4 SMT-Kopfsteuerplatine für CM402 und CM602, bestückte Leiterplattenbaugruppe

Panasonic KXFE00GXA00 MC16CB-4 SMT Kopfsteuerplatine CM402 CM602 N610090171AA T1910008

Die KXFE00GXA00 N610090171AA MC16CB-4 SMT Kopfsteuerplatine ist ein spezialisiertes elektronisches Modul, das in kompatiblen CM402 und CM602 Surface-Mount-Bestückungsautomaten verwendet wird. Sie ist in die Maschinensteuerungsarchitektur integriert, um die Kommunikation, Signalverarbeitung, operative Koordination und Statusrückmeldung im Zusammenhang mit der Bestückungskopf-Baugruppe zu unterstützen.

Diese Platine kann auch T1910008 als zusätzliche Identifikations- oder Produktionsmarkierung tragen. Da SMT-Maschinen unterschiedliche Kopfkonfigurationen, elektrische Revisionen, Anschlussanordnungen, Softwareversionen und Produktionsjahresspezifikationen haben können, sollten Käufer alle sichtbaren Etiketten und Platinendetails überprüfen, bevor sie eine Bestellung aufgeben.

Das Produkt ist geeignet für SMT-Fabriken, Wartungsunternehmen für Anlagen, Lohnfertiger für Elektronik, Maschinenaufbereiter und Ersatzteilhändler, die eine Ersatz-CM402-Kopf-Leiterplatte oder eine CM602-Kopfsteuerplatine benötigen. Neue, getestete gebrauchte oder professionell überholte Lieferoptionen können je nach Lagerbestand und Angebot verfügbar sein.

Für eine genaue Übereinstimmung werden Kunden gebeten, die vollständige Teilenummer, das Maschinenmodell, den Kopftyp, Platinenfotos, die Anschlussbelegung und vorhandene Fehlerinformationen anzugeben. Dieser Verifizierungsprozess hilft, Fehlbestellungen, Installationsverzögerungen und vermeidbare Produktionsausfallzeiten zu reduzieren.

Eine Kopfsteuerplatine muss möglicherweise inspiziert oder ersetzt werden, wenn der Bestückungsautomat intermittierende oder permanente kopfbezogene Fehler entwickelt. Ein Maschinenalarm bedeutet jedoch nicht immer, dass die Leiterplatte die einzige beschädigte Komponente ist. Der gesamte Kopfsteuerkreis sollte vor dem Austausch überprüft werden.

Eine defekte oder instabile Platine kann mit einer oder mehreren der folgenden Betriebsbedingungen verbunden sein:

• Der Bestückungskopf initialisiert nicht normal.
• Die Maschine zeigt einen Kopfkommunikationsalarm an.
• Eine Kopffunktion reagiert intermittierend.
• Kopfbezogene Sensoren können nicht korrekt gelesen werden.
• Die Maschine stoppt während der Aufnahme oder Platzierung von Komponenten.
• Die Kopfbewegung ist nach dem Start nicht mehr verfügbar.
• Der gleiche Alarm kehrt zurück, nachdem Kabel und Sensoren überprüft wurden.
• Die Maschine arbeitet normal, wenn eine bekannte gute Platine installiert ist.
• Die Produktion wird instabil, nachdem die Maschine aufgewärmt ist.
• Das Kopfmodul kann seine Standard-Initialisierungssequenz nicht abschließen.

Diese Symptome sollten nur als Wartungsreferenz verwendet werden. Servoantriebe, Motoren, Sensoren, Ventile, Encoder, Kabel, Anschlüsse, Leistungsmodule, mechanische Baugruppen und Maschinenparameter sollten ebenfalls inspiziert werden.

Der Austausch der verdächtigen Platine durch eine korrekt abgeglichene und ordnungsgemäß getestete KXFE00GXA00 N610090171AA MC16CB-4 Kopfsteuerplatine kann helfen, den betroffenen Steuerkreis wiederherzustellen, nachdem andere mögliche Ursachen überprüft wurden.

• Wiederherstellung der Kopfsteuerkommunikation.
• Wiederherstellung der normalen Maschineninitialisierung.
• Reduzierung wiederholter kopfbezogener Produktionsstopps.
• Verbesserung der Kopfbetriebsstabilität.
• Schnellere Wartung im Vergleich zu unkontrollierter Reparatur auf Komponentenebene.
• Reduzierung verlängerter SMT-Linenausfallzeiten.
• Verbesserte Bereitschaft von Ersatzteilen für ältere Produktionsanlagen.
• Vorhersehbarere Wartungsplanung.

Die Platine sollte nicht als garantierte Lösung für jeden Kopfalarm präsentiert werden. Korrekte Fehlerdiagnose und Abgleich der Teilenummer bleiben unerlässlich.

Elektrische Werte, Leiterplattendimensionen, Firmware-Versionen, Anschlussdefinitionen und Maschinenparameter können je nach Platinenrevision und Anlagenkonfiguration variieren. Diese Details sollten nicht allein aus dem Maschinenmodell abgeleitet werden.

Vergleichen Sie vor der Bestellung die Ersatzplatine mit der vorhandenen Platine anhand von:

• Vollständige Artikelnummer.
• Platinenmodell.
• Gedruckte Revision.
• Barcode- oder Serienetikett.
• Anzahl der Anschlüsse.
• Position der Anschlüsse.
• Komponentenlayout.
• Position der Befestigungslöcher.
• Maschinenmodell.
• Bestückungskopf-Konfiguration.
• Produktionsjahr der Anlage.
• Vorhandene Software- und Parameterversion.

Die Platine KXFE00GXA00 N610090171AA MC16CB-4 ist für den Einsatz in kompatiblen SMT-Bestückungsautomaten bestimmt, bei denen eine passende Kopfsteuerungs-Leiterplatte erforderlich ist.

• SMT-Elektronikfertigungsfabriken.
• Dienstleister für Elektronikfertigung.
• Leiterplattenbestückungsunternehmen.
• Hersteller von Automobil-Elektronik.
• Hersteller von Unterhaltungselektronik.
• Hersteller von industriellen Steuerungsgeräten.
• Fabriken für LED-Beleuchtungsmontage.
• Hersteller von Kommunikationsgeräten.
• Produktionsunternehmen für Medizinelektronik.
• SMT-Maschinenreparaturunternehmen.
• Händler für gebrauchte SMT-Anlagen.
• Großhändler für industrielle Ersatzteile.
• Auftragsfertiger für Wartung im Ausland.
• Technische Abteilungen von Fabriken.

Fabriken, die mehrere CM402- oder CM602-Bestückungsautomaten betreiben, können eine geprüfte Platine in ihrem Wartungsbestand führen. Eine vorbereitete Ersatzplatine kann helfen, Ausfallzeiten zu reduzieren, wenn eine Produktionsmaschine einen bestätigten Platinenfehler entwickelt.

Für die Lagerverwaltung, aufzeichnen:

Die Kopfsteuerplatine arbeitet als Teil des elektronischen Steuerungssystems der Maschine. Sie unterstützt die Übertragung und Verarbeitung von Befehlen, Statussignalen, Sensorinformationen und Betriebsrückmeldungen im Zusammenhang mit dem Bestückungskopf.

Während der normalen SMT-Produktion muss die Maschine viele Vorgänge in einem kurzen Zyklus koordinieren. Die Kopf-Baugruppe muss den richtigen Befehl erhalten, ihren Betriebszustand bestätigen, mit verwandten Sensoren interagieren und Rückmeldungen an das zentrale Steuerungssystem geben.

Eine stabile Kopfsteuerplatine hilft bei der Aufrechterhaltung von:

• Zuverlässige Kommunikation zwischen Steuermodulen.
• Korrekte Verarbeitung von kopfbezogenen Signalen.
• Konsistente Initialisierung nach Maschinenstart.
• Koordinierte Reaktion während der Aufnahme und Platzierung.
• Rechtzeitige Erkennung von abnormalen Betriebsbedingungen.
• Stabile Produktion über wiederholte Bestückungszyklen.

Da die Platine nur einen Teil der Steuerkette bildet, hängt ihre Leistung auch von stabiler Stromversorgung, korrekten Maschinenparametern, intakter Verkabelung, sauberen Anschlüssen, funktionsfähigen Sensoren, ordnungsgemäßer Erdung und mechanisch einwandfreien Kopfkomponenten ab.

Die Auswahl eines Ersatzteils nur anhand des Maschinennamens kann zu Inkompatibilität führen. Die sicherste Methode ist der Vergleich aller verfügbaren Identifikatoren und visuellen Details.

Für ein schnelleres und genaueres Angebot senden Sie bitte:

1. Ein klares Foto der gesamten Vorderseite der Platine.
2. Ein klares Foto der gesamten Rückseite.
3. Nahaufnahmen aller Etiketten und gedruckten Codes.
4. Das Maschinenmodell und die Seriennummer.
5. Die installierte Bestückungskopf-Konfiguration.
6. Die Maschinenalarmmeldung oder der Fehlercode.
7. Ein Foto aller Anschlüsse.
8. Die benötigte Menge.
9. Der bevorzugte Platinenzustand.
10. Das Lieferland und die Postleitzahl.

Der angebotene Zustand sollte schriftlich bestätigt werden. Produktfotos sollten ebenfalls überprüft werden, um festzustellen, ob sie die tatsächliche Einheit oder ein Referenzmuster zeigen.

Die Installation sollte von qualifiziertem SMT-Wartungspersonal durchgeführt werden. Die Platine enthält statikempfindliche elektronische Komponenten und kann durch unsachgemäße Handhabung beschädigt werden.

• Sichern Sie die Maschinenparameter, wenn möglich.
• Zeichnen Sie die aktuellen Alarminformationen auf.
• Bestätigen Sie, dass die Ersatzplatine mit der ausgebauten Platine übereinstimmt.
• Trennen Sie die Maschinenstromversorgung gemäß dem Wartungsverfahren.
• Warten Sie, bis sich gespeicherte elektrische Energie entladen hat.
• Tragen Sie ein geerdetes ESD-Armband.
• Verwenden Sie eine antistatische Arbeitsfläche.
• Beschriften Sie jedes Kabel vor dem Ausbau.
• Fotografieren Sie jede Anschlussstellung.
• Prüfen Sie Kabel und Anschlüsse auf Beschädigungen.
• Prüfen Sie die Maschine auf Öl-, Staub- oder Feuchtigkeitsverschmutzung.
• Legen Sie die Leiterplatte nicht direkt auf Metalloberflächen.

• Halten Sie die Platine an den Kanten fest.
• Berühren Sie keine IC-Pins oder Anschlusskontakte.
• Zwingen Sie keinen Anschluss in seine Position.
• Prüfen Sie die Kabelausrichtung vor dem Einstecken.
• Bestätigen Sie, dass kein Anschlussstift verbogen ist.
• Installieren Sie alle Schrauben und Halterungen korrekt.
• Vermeiden Sie übermäßiges Anziehen.
• Halten Sie Kabel von beweglichen Mechanismen fern.
• Stellen Sie sicher, dass die Platine den Maschinenrahmen nicht berühren kann.
• Überprüfen Sie jede Verbindung erneut, bevor Sie Strom anlegen.

• Schalten Sie die Maschine unter Aufsicht des Wartungspersonals ein.
• Beobachten Sie die Initialisierungssequenz.
• Prüfen Sie, ob der ursprüngliche Alarm behoben ist.
• Stellen Sie die erforderlichen Maschinenparameter wieder her.
• Schließen Sie alle erforderlichen Kalibrierungsverfahren ab.
• Testen Sie den Kopf bei reduzierter Geschwindigkeit.
• Führen Sie einen kontrollierten Aufnahme- und Platzierungstest durch.
• Achten Sie auf ungewöhnliche Wärme, Gerüche, Geräusche oder wiederkehrende Alarme.
• Bestätigen Sie die Qualität der Komponentenplatzierung vor der Massenproduktion.
• Notieren Sie das Installationsdatum und die Platineninformationen.

Abhängig vom Lieferzustand und der Bestellvereinbarung können folgende Inspektionsverfahren durchgeführt werden:

Der genaue Prüfumfang sollte im Angebot angegeben werden, da neue, gebrauchte, überholte und reparierte Platinen unterschiedliche Inspektionsverfahren haben können.

Elektronische Steuerplatinen erfordern geeigneten Schutz gegen statische Elektrizität, Vibrationen, Stöße, Staub und Feuchtigkeit während des Transports.

1. Die Leiterplatte wird vor dem Verpacken visuell geprüft.
2. Anschlüsse und freiliegende Bereiche werden geschützt.
3. Die Platine wird in einen antistatischen Beutel gelegt.
4. Geeignetes Polstermaterial wird um die Einheit herum angebracht.
5. Das Produkt wird in einer stabilen Innenbox gesichert.
6. Die Innenbox wird in einen Exportkarton gelegt.
7. Leerräume werden gefüllt, um Bewegung zu verhindern.
8. Die Verpackung wird versiegelt und für den Versand etikettiert.

Die tatsächliche Lieferzeit hängt von der Produktverfügbarkeit, den Inspektionsanforderungen, dem Bestimmungsort, der Zollabfertigung und der gewählten Versandart ab.

KXFE00GXA00 und N610090171AA werden häufig zusammen verwendet, um diese Kopfsteuerplatine zu identifizieren. Käufer sollten jedoch auch MC16CB-4, die gedruckte Platinenrevision, die Anschlussanordnung und das physische Komponentenlayout vergleichen, bevor sie die Austauschbarkeit bestätigen.

Die Platine ist mit kompatiblen CM402- und CM602-Kopfsteuerungsanwendungen verbunden, aber nicht jede Maschinenkonfiguration ist unbedingt identisch. Die Maschinenseriennummer, der Kopftyp, die Platinenrevision, die Softwarekonfiguration und die Anschlussbelegung sollten vor der Installation überprüft werden.

T1910008 kann als zusätzliche Identifikations-, Produktions-, Inspektions- oder Platinenmarkierung erscheinen. Sie sollte nicht als alleinige Bestellreferenz verwendet werden. Bitte stellen Sie ein klares Foto zur Verfügung, damit es mit dem Ersatzgerät verglichen werden kann.

Nein. Kopfalarme können auch durch beschädigte Kabel, Anschlüsse, Sensoren, Motoren, Ventile, Leistungsmodule, mechanische Baugruppen, Erdungsprobleme oder falsche Maschinenparameter verursacht werden. Die Platine sollte nur nach entsprechender Fehlerbehebung ausgetauscht werden.

Neue, getestete gebrauchte, überholte oder Reparaturdienstleistungsoptionen können je nach aktuellem Lagerbestand angeboten werden. Der genaue Zustand, die Testmethode, Fotos, Lieferzeit, Garantiebedingungen und der Preis sollten im offiziellen Angebot bestätigt werden.

• Fokussierte Lieferung von SMT-Maschinenplatinen und Ersatzteilen.
• Unterstützung für eingestellte und ältere Bestückungsmaschinen-Plattformen.
• Vergleich von Teilenummer und Foto vor dem Versand.
• Flexible Lieferung von neuen, getesteten gebrauchten und überholten Einheiten.
• Kleinstmengen-Kauf für dringende Wartung.
• Schützende internationale Exportverpackung.
• Weltweiter Express- und Frachtversand.
• Kombinierter Versand mit Zuführungen, Motoren, Sensoren, Kabeln, Ventilen, Riemen und Düsen.
• Technische Kommunikation für Abgleich von Maschinenmodell und Platinenrevision.
• Unterstützung für Fabriken, Händler, Serviceunternehmen und Anlagenreseller.

SMT PARTS SUPPLY LTD

Für ein genaues Angebot für die SMT-Kopfsteuerplatine KXFE00GXA00 N610090171AA T1910008 MC16CB-4 senden Sie bitte folgende Informationen:

• Benötigte Menge.
• Maschinenmodell: CM402 oder CM602.
• Maschinenseriennummer.
• Typ des Bestückungskopfes.
• Fotos der Vorder- und Rückseite der Platine.
• Etiketten mit vollständiger Artikelnummer.
• Fotos der Anschlussbelegung.
• Vorhandene Alarminformationen.
• Benötigter Produktzustand.
• Lieferland und Postleitzahl.

Unser Team vergleicht die eingereichten Informationen mit der verfügbaren Platine, bevor das Angebot erstellt wird.
