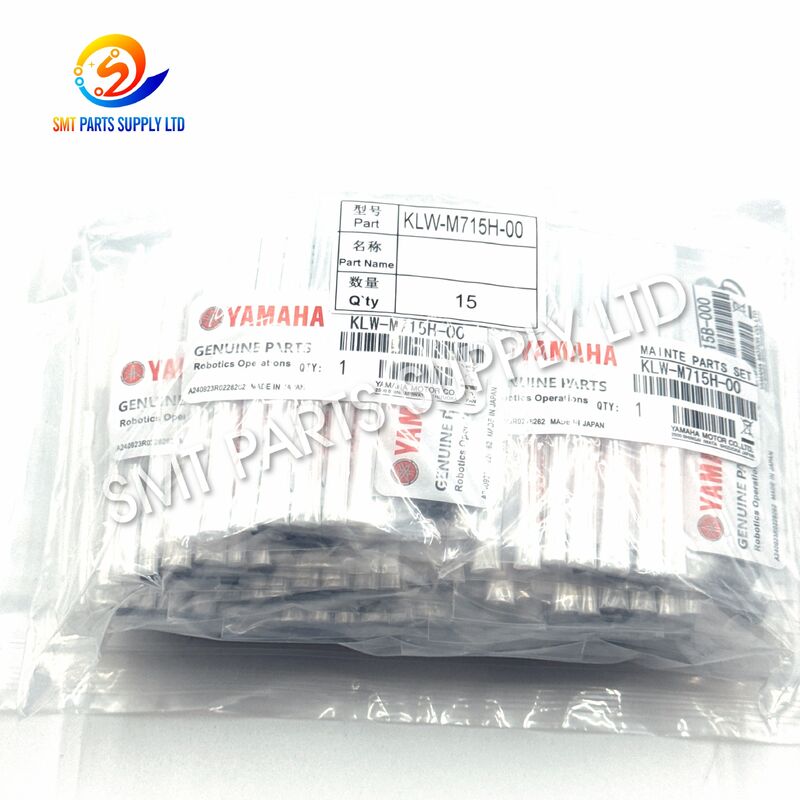

Yamaha KLW-M715H-00 HM-Kopf-Wartungskit YSM10 YSM20R

Yamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und KopfreparaturlösungYamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und KopfreparaturlösungYamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und Kopfreparaturlösung

Das Yamaha KLW-M715H-00 Wartungskit ist für die routinemäßige Wartung und Reparatur des HM-Bestückkopfs konzipiert, der in den SMT-Bestückungsmaschinen YSM10 und YSM20R von Yamaha verwendet wird. Es vereint mehrere häufig zu wartende Kopfkomponenten in einem praktischen Paket und vereinfacht so den Ersatzteilkauf, die vorbeugende Wartungsplanung und die Vorbereitung von Notfallreparaturen.

Das genannte Kit umfasst Filterelemente KLW-M8527-001, Dichtungskomponenten KLW-M715B-000, Blattfedern KG7-M7137-A03, Blattfedern KLW-M714W-000, Flachkopfschrauben 90990-08J016 sowie 90990-17J081 und 90990-17J082 O-Ringe. KLW-M8527-001 wird allgemein als YSM10/YSM20-Kopffilter identifiziert, während KLW-M715B-000, KG7-M7137-A03 und KLW-M714W-000 jeweils als Dichtung, Blattfeder und Tellerfeder identifiziert werden.

Durch den Austausch kontaminierter, komprimierter, ermüdeter oder verschlissener Serviceteile kann das Wartungspersonal dazu beitragen, die Vakuumabdichtung, die Düsenbewegung, die Stabilität der Komponentenaufnahme und den zuverlässigen Kopfbetrieb aufrechtzuerhalten. Das Kit eignet sich für geplante Wartungsarbeiten, Hauptüberholungsprojekte, Fehlerbehebungsarbeiten und die Ersatzteilbevorratung im Werk.


Produktidentifikation
Artikel Information
Produktname HM-Kopf-Wartungsteilesatz
Hauptteilenummer KLW-M715H-00
Markenreferenz Yamaha
Maschinenanwendung YSM10, YSM20R
Gerätetyp SMT-Bestückungsautomat
Installationsbereich Servicebereich Bestückkopf/Düsenkopf
Wartungstyp Vorbeugende Wartung und Reparatur
Produktkategorie SMT-Maschinenteile
Sekundäre Kategorie SMT-Ersatzteile
Versorgungseinheit Ein Wartungsset
Teile enthalten Filter, Dichtung, Federn, Schrauben und O-Ringe
Zustand Neu, vorbehaltlich der Angebotsbestätigung
Verpackung Einzeln geschützte Industrieverpackung

Referenzierte Komponenten des Wartungskits
Teilenummer Komponentenbeschreibung Typische Servicefunktion
KLW-M8527-001 Filterelement Schützt das Vakuum und den Luftweg im Düsenschaft vor Partikeln
KG7-M7137-A03 Blattfeder Unterstützt mechanische Retention und kontrollierte Federkraft
KLW-M715B-000 Dichtung Hilft bei der Aufrechterhaltung der Abdichtung zwischen den entsprechenden Kopfkomponenten
KLW-M714W-000 Tellerfeder Bietet kontrollierten Druck und Komponentenpositionierung
90990-08J016 Linsenkopfschraube Sichert entsprechende Wartungskomponenten
90990-17J081 O-Ring Sorgt für eine Abdichtung der jeweiligen Düsen- oder Kopfposition
90990-17J082 O-Ring Sorgt für eine Abdichtung der jeweiligen Düsen- oder Kopfposition
KLW-M715H-00 Vollständige Referenz zum Wartungskit Fasst die aufgeführten Servicekomponenten zu einem Wartungspaket zusammen

KLW-M715B-000 ist als Dichtung, KLW-M714W-000 als Tellerfeder und 90990-08J016 als Flachkopfschraube in den angegebenen Zubehörinformationen für HM-Kopf aufgeführt.

Die Referenzen 90990-17J081 und 90990-17J082 werden als O-Ringe identifiziert, die an entsprechenden Yamaha-Düsenpositionen verwendet werden.

Wichtig:Komponentenmengen und die genaue Konfiguration des Wartungskits sollten vor der Bestellung anhand der Seriennummer der Maschine, des Kopftyps, der Düsenkonfiguration, des Wartungshandbuchs oder vorhandener entfernter Teile bestätigt werden.


Ursache
Warum HM-Kopf-Wartungsteile regelmäßig ausgetauscht werden müssen

SMT-Bestückköpfe arbeiten kontinuierlich mit hoher Geschwindigkeit. Während jedes Produktionszyklus führt der Kopf wiederholt vertikale Bewegungen, Vakuumerzeugung, Bauteilaufnahme, Bauteilerkennung, Drehung, Platzierung und Vakuumfreigabe durch.

Selbst kleine Servicekomponenten sind wiederholten mechanischen Bewegungen, Druckschwankungen, Verunreinigungen und Temperaturschwankungen ausgesetzt. Ihr Zustand kann sich allmählich auf die Kopfleistung auswirken.

1. Filterverschmutzung

Der Filter hilft, Partikel und Produktionsrückstände von empfindlichen Luftwegen fernzuhalten. Während des Betriebs können sich Staub, Bauteilreste, Ölnebel und andere Verunreinigungen im Filtermaterial ansammeln.

Ein verschmutzter Filter kann den Luftstrom behindern und die Zeit verlängern, die zum Erzeugen eines stabilen Aufnahmevakuums erforderlich ist.

2. Dichtungskompression

Eine Dichtung wird kontinuierlich zwischen den Passflächen zusammengedrückt. Nach längerem Gebrauch kann es flach werden, verhärten, sich verformen oder beschädigt werden.

Wenn die Versiegelungsqualität nachlässt, benötigt das Vakuumsystem möglicherweise mehr Zeit, um das erforderliche Niveau zu erreichen, oder es gelingt ihm möglicherweise nicht, einen stabilen Unterdruck aufrechtzuerhalten.

3. O-Ring-Verschleiß

O-Ringe sind für die Abdichtung beweglicher oder angeschlossener pneumatischer Schnittstellen zuständig. Reibung, Kompression, Verschmutzung, falsche Schmierung und lange Betriebszeiten können die Elastizität beeinträchtigen.

Ein verschlissener O-Ring kann zu kleinen Luftlecks führen, die optisch schwer zu erkennen sind, aber dennoch die Stabilität des Tonabnehmers beeinträchtigen können.

4. Frühlingsmüdigkeit

Blattfedern und Tellerfedern sorgen für eine kontrollierte Halte- oder Rückstellkraft. Wiederholte Bewegungen können die Federspannung allmählich verringern oder die ursprüngliche Form verändern.

Eine unzureichende Federkraft kann zu einer inkonsistenten Positionierung der Komponenten, einer abnormalen Bewegung der Düsenwelle oder einem instabilen mechanischen Eingriff führen.

5. Lockere oder beschädigte Befestigungselemente

Linsenkopfschrauben sichern die entsprechenden Serviceteile. Unsachgemäßes Anziehen, wiederholte Demontage, beschädigte Gewinde oder Vibrationen können die Stabilität der Baugruppe beeinträchtigen.

Eine falsche Installation der Befestigungselemente kann auch zu ungleichmäßigem Druck auf Dichtungen, Federn oder Abdeckungen führen.

6. Erweiterter Produktionsbetrieb

Hochvolumige SMT-Linien laufen oft über lange Schichten mit begrenzten Wartungsfenstern. Wenn der routinemäßige Austausch verschoben wird, können mehrere kleine Probleme gleichzeitig auftreten.

Ein teilweise verstopfter Filter in Kombination mit einer veralteten Dichtung und einem verschlissenen O-Ring kann zu einer schwerwiegenderen Instabilität des Tonabnehmers führen als jede einzelne Komponente allein.


Häufige Symptome
Beobachteter Zustand Mögliche wartungsbedingte Ursache
Zeitweiliger Fehler bei der Komponentenaufnahme Luftleckage, Filterverschmutzung oder Düsendichtungsproblem
Langsame Vakuumreaktion Verstopfter Filter oder undichte Dichtung
Bauteil fällt nach der Abholung herunter Unzureichendes Vakuum oder verschlissene Dichtungskomponente
Wiederholter Abholversuch Instabiles Vakuum, Düsenverschmutzung oder falsche Kopfbewegung
Die Düsenbewegung fühlt sich abnormal an Federermüdung, Verschmutzung oder falsche Montage
Höhere Ablehnungsrate Instabiler Aufnahme-, Erkennungs- oder Platzierungszustand
Der Vakuumalarm erscheint wiederholt Leckage, Blockierung oder Problem mit dem pneumatischen System
Leistungsänderungen zwischen Düsenpositionen Lokaler Filter-, O-Ring- oder Düsenschaftzustand
Ungewöhnliches Kopfgeräusch Lose Komponente, Federproblem oder Installationsfehler
Die Wartungshäufigkeit nimmt zu Mehrere Verschleißteile nähern sich der Wartungsgrenze

Diese Symptome können auch durch Düsen, Vakuumventile, Ejektoren, Sensoren, Luftschläuche, Magnetventile, Kopfwellen, Maschinenkalibrierung, Komponentenverpackung oder Programmierbedingungen verursacht werden. Das Wartungspersonal sollte vor dem Austausch von Teilen eine systematische Fehlerbehebung durchführen.


Lösung

Das Kit KLW-M715H-00 bietet eine praktische Lösung für die gleichzeitige Wartung mehrerer häufig gewarteter HM-Kopfkomponenten.

Anstatt jeden Filter, jede Dichtung, jede Feder, jede Schraube und jeden O-Ring separat zu kaufen, kann das Wartungsteam vor dem Stoppen der Maschine ein koordiniertes Servicepaket vorbereiten.

Wartungslösungsprozess
Schritt Empfohlene Aktion Zweck
1 Erfassen Sie Maschinen- und Kopfinformationen Bestätigen Sie die korrekte Maschinenkompatibilität
2 Überprüfen Sie die Alarme und den Abholverlauf Identifizieren Sie betroffene Düsenpositionen
3 Überprüfen Sie die Vakuumleistung Stellen Sie fest, ob Leckagen oder Einschränkungen vorliegen
4 Überprüfen Sie Filter und Dichtungen Finden Sie Verunreinigungen, Verhärtungen oder Verformungen
5 Überprüfen Sie Federn und Befestigungselemente Identifizieren Sie Ermüdung, Lockerheit oder körperliche Schäden
6 Ersetzen Sie die entsprechenden Ersatzteile Stellen Sie den mechanischen und pneumatischen Zustand wieder her
7 Reinigen Sie den Installationsbereich Vermeiden Sie Verunreinigungen beim Zusammenbau
8 Mit korrekter Ausrichtung wieder zusammenbauen Vermeiden Sie Dichtungs- und Bewegungsprobleme
9 Führen Sie Vakuum- und Bewegungstests durch Bestätigen Sie den grundlegenden Betriebszustand
10 Führen Sie eine Produktionsüberprüfung durch Bestätigen Sie stabile Aufnahme- und Platzierungsergebnisse
Warum verwandte Komponenten gemeinsam ersetzen?

Das Ersetzen nur des sichtbar beschädigten Teils löst ein zeitweise auftretendes Problem möglicherweise nicht. Mehrere Komponenten im gleichen pneumatischen oder mechanischen Bereich können ähnlich schnell altern.

Zum Beispiel:

  • Ein neuer Filter kann den Luftstrom verbessern, aber eine alte Dichtung kann immer noch undicht sein.
  • Ein neuer O-Ring kann die Abdichtung wiederherstellen, aber eine ermüdete Feder kann immer noch zu einer instabilen Bewegung führen.
  • Eine neue Feder kann die Haltekraft wiederherstellen, aber Verunreinigungen rund um den Düsenschaft können weiterhin Widerstand erzeugen.

Die gemeinsame Wartung verwandter Komponenten kann wiederholte Maschinenstillstände reduzieren und die Wartungsdokumentation vereinfachen.


Wichtige Produktvorteile
Komplette Wartungskombination

Das Kit vereint mehrere kleine Servicekomponenten unter einer primären Wartungskit-Referenz und reduziert so die Notwendigkeit, separate Kaufanfragen zu verwalten.

Entwickelt für den HM Head Service

Das Produkt ist für Wartungsarbeiten rund um den Hochgeschwindigkeits-Multifunktionsbestückkopf vorgesehen, der in der entsprechenden YSM-Plattform verwendet wird. Yamaha identifiziert den YSM10 mit einer HM-Kopfkonfiguration, einschließlich einer 10-Düsen-HM-Kopfoption.

Unterstützt eine stabile Vakuumleistung

Filter, Dichtungen und O-Ringe arbeiten zusammen, um sauberere Luftwege und eine zuverlässige Abdichtung zu gewährleisten.

Unterstützt die mechanische Retention

Die Blattfeder und die Tellerfeder tragen dazu bei, die vorgesehene mechanische Position und Federkraft der zugehörigen Kopfkomponenten aufrechtzuerhalten.

Bequeme vorbeugende Wartung

Das Kit kann vor einem geplanten Wartungsintervall vorbereitet werden, sodass Techniker die Wartung während eines kontrollierten Produktionsstopps durchführen können.

Reduzierte Einkaufskomplexität

Eine konsolidierte Anfrage kann mehrere Wartungspositionen abdecken und so die Ersatzteilplanung und die interne Einkaufseffizienz verbessern.

Geeignet für Reparaturinventar

Das Kit kann als Wartungsersatz für dringende Fehlerbehebungen oder geplante Kopfüberholungen aufbewahrt werden.

Rückverfolgbarkeit von Teilenummern

Individuelle Teilenummern erleichtern den Vergleich des gelieferten Pakets mit einem vorhandenen Bausatz, Maschinenhandbuch oder ausgebauten Teilen.


Spezifikationen
Allgemeine Spezifikationen
Spezifikation Beschreibung
Hauptmodell KLW-M715H-00
Produkttyp Wartungskit für den SMT-Bestückkopf
Maschinenmarkenanwendung Yamaha
Anwendbare Modelle YSM10 und YSM20R
Kopfanwendung HM-Bestückkopf
Wartungsbereich Abschnitt zur pneumatischen und mechanischen Wartung des Düsenkopfes
Hauptfunktionen Filtern, Abdichten, Halten und Bauteilbefestigung
Installationsmethode Manueller Austausch während der Maschinenwartung
Elektrischer Anschluss Nicht zutreffend
Softwarekonfiguration Normalerweise nicht für den Austausch grundlegender Teile erforderlich
Empfohlener Betreiber Ausgebildeter SMT-Wartungstechniker
Inspektion vor der Installation Erforderlich
Maschinenstillstand Vor dem Austausch erforderlich
Endgültige Überprüfung Vakuumtest, Düsenbewegungstest und Produktionstest
Lieferformular Kompletter Bausatz oder ausgewählte Einzelkomponenten
Verpackungsmethode Separater Schutz für kleine Präzisionsteile
Komponentenfunktionsspezifikationen
Komponententyp Funktionale Anforderung Inspektionspunkt
Filter Sorgen Sie beim Sammeln von Partikeln für einen geeigneten Luftstrom Verfärbungen, Verstopfungen und physische Schäden
Dichtung Sorgen Sie für eine gleichmäßige Abdichtung zwischen den Passflächen Kompression, Risse und Verformung
O-Ring Halten Sie die pneumatische Abdichtung aufrecht Elastizität, Schnitte, Abflachungen und Verschmutzungen
Blattfeder Sorgen Sie für eine kontrollierte Federkraft Form, Ermüdung, Korrosion und Beschädigung
Tellerfeder Unterstützen Sie die Positionierung und den mechanischen Druck Biegung, Verschleiß und Spannungsverlust
Linsenkopfschraube Sichern Sie verwandte Komponenten Gewindezustand, Kopfschaden und Dichtheit
Informationen zu kompatiblen Maschinen
Maschinenmodell Produktanwendung
Yamaha YSM10 Vorbeugende Wartung und Service des HM-Kopfes
Yamaha YSM20R Anwendbare Wartung und Reparatur des Bestückkopfes
Andere YSM-Konfigurationen Die Kompatibilität muss durch Kopftyp und Teilenummer bestätigt werden
Modifizierte Maschinen Überprüfen Sie vor der Bestellung die installierte Kopfbaugruppe
Maschinen mit ausgetauschten Köpfen Bestätigen Sie die aktuelle Kopfnummer, anstatt sich nur auf das Maschinenmodell zu verlassen

Anwendung
1. Geplante vorbeugende Wartung

Fabriken können das Kit KLW-M715H-00 in ihren regelmäßigen Wartungsplan aufnehmen. Filter, Dichtungen und Federn können je nach Maschinenzustand, Betriebsstunden, Wartungsaufzeichnungen und Produktionsumgebung überprüft und ausgetauscht werden.

2. Überholung des Bestückungskopfes

Das Kit eignet sich für die Kopfüberholung, wenn der Kopf zur detaillierten Inspektion und Reinigung entfernt wird.

3. Reparatur von Vakuumlecks

Wenn eine Düsenposition kein stabiles Vakuum aufrechterhalten kann, können die entsprechende Dichtung und die O-Ringe auf Schäden oder Elastizitätsverlust überprüft werden.

4. Filteraustausch

KLW-M8527-001 wird auf dem Ersatzteilmarkt als Filter für YSM10- und YSM20-Anwendungen identifiziert.

Der Austausch von kontaminiertem Filtermaterial kann dazu beitragen, den Luftstrom durch den entsprechenden Kopfdurchgang sauberer zu halten.

5. Federaustausch

KG7-M7137-A03 und KLW-M714W-000 können überprüft werden, wenn der entsprechende Mechanismus unzureichende Federkraft, abnormale Positionierung oder sichtbare Verformung aufweist.

6. Notfallreparaturinventar

Ein komplettes Wartungsset kann die Zeit verkürzen, die zum Auffinden einzelner Kleinkomponenten bei einer dringenden Maschinenreparatur erforderlich ist.

7. Ersatzteilmanagement für mehrere Maschinen

Fabriken, die mehrere YSM10- oder YSM20R-Maschinen betreiben, können standardisierte Kits in ihrem Wartungslager aufbewahren und diese entsprechend den Arbeitsaufträgen ausgeben.

8. Aufarbeitung gebrauchter Maschinen

Das Kit kann bei der Inspektion und Überholung gebrauchter SMT-Geräte vor dem Neustart der Produktion verwendet werden.


Empfohlene Branchen
Industrie Typische Verwendung
Unterhaltungselektronik Leiterplattenbestückung in großen Stückzahlen
Automobilelektronik Stabile Produktion bei der Bestückung von Bauteilen
Industrielle Steuerung PCB-Herstellung mit gemischten Modellen
LED-Produkte Wiederholte Hochgeschwindigkeitsplatzierung
Kommunikationsausrüstung Präzise Platinenmontage
Leistungselektronik Platzierung von Komponenten in mehreren Größen
Medizinische Elektronik Kontrollierte SMT-Produktion
EMS-Fabriken Produktionslinien für mehrere Kunden
SMT-Wartungsunternehmen Maschinenreparatur und -überholung
Ersatzteilhändler Ersatzteilversorgung und Lagerhaltung

Yamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und KopfreparaturlösungYamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und KopfreparaturlösungYamaha KLW-M715H-00 HM-Kopfpflege-Kit für YSM10 YSM20R SMT-Maschinen - Präventive Wartungs- und Kopfreparaturlösung
Wie es funktioniert

Das Wartungsset unterstützt sowohl die pneumatischen als auch die mechanischen Funktionen des Bestückkopfes.

1. Luft dringt in das Kopfsystem ein

Der SMT-Maschine wird saubere, trockene Druckluft zugeführt. Das pneumatische System nutzt diese Luft, um das Aufnahmevakuum zu erzeugen und zu steuern.

2. Der Vakuumpfad erreicht die Düsenposition

Der Kopf leitet das Vakuum durch interne Kanäle zum jeweiligen Düsenschaft und zur Düse.

3. Der Filter schützt den Luftweg

Der Filter KLW-M8527-001 hilft dabei, kleine Verunreinigungen aufzufangen, bevor sie in empfindliche Passagen oder Bewegungsbereiche gelangen.

Ein sauberer Filter unterstützt einen gleichmäßigeren Luftstrom. Ein verstopfter Filter kann den Strömungswiderstand erhöhen.

4. Die Dichtung dichtet die Passflächen ab

KLW-M715B-000 wird an der entsprechenden Dichtungsposition installiert. Bei richtiger Komprimierung trägt die Dichtung dazu bei, unerwünschte Luftlecks zu verhindern.

5. O-Ringe dichten kreisförmige Schnittstellen ab

Die O-Ringe 90990-17J081 und 90990-17J082 sorgen für eine Abdichtung an den entsprechenden Stellen. Ihr elastisches Material füllt kleine Lücken zwischen verbundenen oder bewegten Oberflächen.

Für eine zuverlässige Abdichtung sind die richtige Größe, Ausrichtung, Sauberkeit und Schmierung wichtig.

6. Federn behalten ihre mechanische Position bei

KG7-M7137-A03 und KLW-M714W-000 sorgen für kontrollierte mechanische Kraft. Sie helfen dabei, die entsprechende Komponente an ihrer vorgesehenen Position zu halten oder zurückzubringen.

7. Schrauben sichern die Baugruppe

Die Flachkopfschraube 90990-08J016 sichert die entsprechenden Teile. Durch korrektes Anziehen bleibt der Montagedruck gleichmäßig, ohne dass kleine Komponenten beschädigt werden.

8. Die Düse nimmt das Bauteil auf

Wenn das Vakuum aktiviert wird, berührt die Düse das elektronische Bauteil und erzeugt eine ausreichende Haltekraft für die Aufnahme.

9. Der Kopf bewegt und platziert die Komponente

Der Kopf bewegt das Bauteil durch Erkennung, Korrektur und Platzierung. Stabile Abdichtung und kontrollierte Düsenbewegung sorgen für eine gleichmäßige Handhabung.

10. Vakuum wird freigegeben

An der Platzierungsstelle wird das Vakuum abgebaut, sodass das Bauteil auf dem mit Lotpaste bedeckten PCB-Pad abgelegt werden kann.


Funktionelle Beziehung der Kit-Komponenten
Betriebsphase Unterstützende Komponente Bedeutung
Luftwegschutz KLW-M8527-001 Filter Hilft, den Partikeleintritt zu begrenzen
Schnittstellenabdichtung KLW-M715B-000 Dichtung Verhindert Luftaustritt
Abdichtung der Düsenposition 90990-17J081 O-Ring Unterstützt stabiles Vakuum
Abdichtung der Düsenposition 90990-17J082 O-Ring Unterstützt stabiles Vakuum
Mechanische Retention KG7-M7137-A03 Blattfeder Hält den kontrollierten Federdruck aufrecht
Mechanische Positionierung KLW-M714W-000 Tellerfeder Unterstützt die korrekte Teileposition
Montagebefestigung 90990-08J016 Schraube Hält Komponenten sicher

Installationsrichtlinien
Vor der Installation
  • Stoppen Sie die Maschine gemäß den werkseitigen Sicherheitsvorschriften.
  • Schalten Sie die Stromversorgung der Maschine aus und trennen Sie die pneumatische Versorgung.
  • Bestätigen Sie, dass der gespeicherte pneumatische Druck abgelassen wurde.
  • Notieren Sie das Maschinenmodell, die Seriennummer, die Kopfnummer und die betroffene Düsenposition.
  • Bereiten Sie eine saubere, beleuchtete und ESD-kontrollierte Werkbank vor.
  • Vergleichen Sie die neuen Komponenten mit den ausgebauten Teilen.
  • Bestätigen Sie Teilenummern, Größen, Formen und Mengen.
  • Sehen Sie sich die entsprechende Wartungsdokumentation an.
Während der Demontage
  • Verwenden Sie die richtigen Werkzeuge.
  • Vermeiden Sie übermäßige Krafteinwirkung auf Präzisionskopfkomponenten.
  • Notieren Sie die Ausrichtung von Federn, Dichtungen und O-Ringen.
  • Entfernte Befestigungselemente in einen kontrollierten Behälter geben.
  • Verhindern Sie, dass Staub, Fasern oder Metallpartikel in die Luftkanäle gelangen.
  • Dichtflächen nicht zerkratzen.
  • Mischen Sie keine Komponenten aus unterschiedlichen Düsenpositionen.
Während der Installation
  • Reinigen Sie den Installationsbereich mit einer zugelassenen Wartungsmethode.
  • Installieren Sie den Filter in der richtigen Ausrichtung.
  • Stellen Sie sicher, dass die Dichtung flach aufliegt und sich nicht faltet.
  • Installieren Sie O-Ringe, ohne sie zu verdrehen oder zu schneiden.
  • Wenn eine Schmierung erforderlich ist, verwenden Sie nur zugelassenes Schmiermittel.
  • Blattfedern und Tellerfedern entsprechend der Originalmontage positionieren.
  • Schrauben gleichmäßig und gemäß den vorgeschriebenen Wartungsanforderungen anziehen.
  • Ziehen Sie kleine Befestigungselemente nicht zu fest an.
Nach der Installation
  • Überprüfen Sie den korrekten Sitz aller Komponenten.
  • Überprüfen Sie die freie Bewegung manuell, sofern zulässig.
  • Stellen Sie die pneumatische Versorgung wieder her und prüfen Sie sie auf Undichtigkeiten.
  • Führen Sie die entsprechende Kopf-, Düsen- oder Vakuuminspektion der Maschine durch.
  • Führen Sie Pickup-Tests mit kontrollierten Komponenten durch.
  • Überprüfen Sie die Platzierungsergebnisse, bevor Sie die vollständige Produktion wieder aufnehmen.
  • Aktualisieren Sie den Wartungsdatensatz.

Checkliste für die Installationsqualität
Artikel prüfen Annahmevoraussetzung
Korrekte Kit-Referenz KLW-M715H-00 bestätigt
Maschinenkompatibilität YSM10- oder YSM20R-Konfiguration bestätigt
Filterinstallation Sauber und korrekter Sitz
Zustand der Dichtung Flach, unbeschädigt und korrekt positioniert
Zustand des O-Rings Keine Schnitte, Verdrehungen oder Verformungen
Frühlingsorientierung Entspricht der Originalinstallation
Schraubenzustand Korrekter Faden- und Kopfzustand
Sauberkeit der Montage Keine Partikel oder Fremdstoffe
Kopfbewegung Glatt und ungehindert
Vakuumreaktion Stabil innerhalb der Maschinenanforderungen
Abholtest Keine ungewöhnlichen Wiederholungsversuche oder Abbrüche
Produktionsüberprüfung Platzierungsergebnis nach Werksnorm akzeptiert

Wartungsempfehlungen
Nutzen Sie die zustandsbasierte Wartung

Die Häufigkeit des Austauschs hängt von den Produktionsstunden, der Sauberkeit im Werk, der Luftqualität, der Maschinenauslastung, dem Komponententyp und dem vorherigen Wartungszustand ab.

Ein festes Intervall kann nützlich sein, aber auch Inspektionsergebnisse sollten als Entscheidungsgrundlage für den Austausch dienen.

Überwachen Sie Vakuumtrends

Wenn Maschinendaten verfügbar sind, vergleichen Sie die Vakuumleistung im Zeitverlauf. Allmähliche Veränderungen können auf eine Filterverstopfung, eine Verschlechterung der Dichtung oder ein anderes pneumatisches Problem hinweisen.

Während der Düsenreinigung prüfen

Wenn Düsen zum Reinigen entfernt werden, überprüfen Sie die sichtbaren Dichtungs- und Haltekomponenten rund um die Düsenposition.

Ersetzen Sie beschädigte Komponenten sofort

Bauen Sie einen O-Ring mit sichtbaren Schnitten, einer dauerhaft abgeflachten Dichtung, einer verbogenen Feder, einer beschädigten Schraube oder einem stark verschmutzten Filter nicht wieder ein.

Bewahren Sie Kits richtig auf

Bewahren Sie unbenutzte Kits auf:

  • In versiegelter Verpackung
  • Vor direkter Sonneneinstrahlung schützen
  • Von hohen Temperaturen fernhalten
  • Fern von Öl, Chemikalien und Feuchtigkeit
  • Im sauberen Ersatzteilschrank
  • Mit sichtbarem Teilenummernschild
  • Unter der First-In-First-Out-Bestandskontrolle
Mischen Sie keine ungeprüften Teile

Optisch ähnlich erscheinende Komponenten können unterschiedliche Abmessungen, Materialien oder Federeigenschaften aufweisen. Bestätigen Sie vor der Installation immer die Teilenummer.


So wählen Sie aus
Schritt 1: Bestätigen Sie die Haupt-Kit-Nummer

Prüfen Sie, ob der Wartungsbedarf dies vorsiehtKLW-M715H-00.

Bestellen Sie nicht nur nach dem optischen Erscheinungsbild, da ähnliche Kopfwartungssätze möglicherweise auch auf anderen Yamaha-Plattformen verwendet werden.

Schritt 2: Bestätigen Sie das Maschinenmodell

Das Produkt ist für Yamaha YSM10- und YSM20R-Anwendungen vorgesehen. Bestätigen Sie das Typenschild der Maschine und die aktuelle Produktionskonfiguration.

Schritt 3: Bestätigen Sie den installierten Kopf

Maschinen desselben Modells verfügen möglicherweise über unterschiedliche Optionen, Produktionsrevisionen oder Ersatzkopfbaugruppen.

Bestätigen:

  • Kopftyp
  • Seriennummer des Kopfes
  • Anzahl der Düsenpositionen
  • Aktuelle Referenz zur Kopfbaugruppe
  • Vorhandene Wartungskit-Referenz
Schritt 4: Vergleichen Sie die einzelnen Teilenummern

Vergleichen Sie die ausgebauten Komponenten oder das Wartungshandbuch mit den folgenden Referenzen:

Teilenummer Beschreibung der Überprüfung
KLW-M8527-001 Filter
KG7-M7137-A03 Blattfeder
KLW-M715B-000 Dichtung
KLW-M714W-000 Tellerfeder
90990-08J016 Linsenkopfschraube
90990-17J081 O-Ring
90990-17J082 O-Ring
Schritt 5: Bestätigen Sie die erforderlichen Mengen

Das gleiche Teil kann an mehreren Düsenpositionen erforderlich sein. Fordern Sie vor dem Versand eine detaillierte Packliste an, wenn die genaue Menge wichtig ist.

Schritt 6: Wählen Sie Komplettset oder Einzelteile
Einkaufssituation Empfohlene Auswahl
Geplante komplette Kopfwartung Komplettes KLW-M715H-00-Kit
Eine bestätigte beschädigte Komponente Einzelteil
Unsichere Wartungshistorie Komplettes Set
Ersatzteilbestand für mehrere Maschinen Mehrere komplette Bausätze sowie häufig benötigte Einzelteile
Aufarbeitung gebrauchter Maschinen Kompletter Bausatz nach Kopfinspektion
Notfallreparatur von Vakuumlecks Passende Dichtungen plus komplettes Backup-Kit
Schritt 7: Bestätigen Sie den Lieferzustand

Geben Sie vor der Bestellung an, ob folgende Anforderungen erfüllt sind:

  • Originale Markenteile
  • Hochwertige kompatible Teile
  • Komplettes Wartungsset
  • Einzelne Komponenten
  • Probenmenge
  • Jährliche Wartungsmenge
  • Dringender Ersatzbestand
Schritt 8: Stellen Sie Identifikationsfotos bereit

Stellen Sie zur schnelleren Bestätigung klare Fotos von Folgendem bereit:

  • Typenschild der Maschine
  • Kopfetikett
  • Vorhandenes Kit-Etikett
  • Teile entfernt
  • Kennzeichnung der Teilenummer
  • Düsentyp
  • Einbaulage

Auswahlbestätigungstabelle
Kundeninformationen Erforderliche Angaben
Maschinenmarke Yamaha
Maschinenmodell YSM10 oder YSM20R
Seriennummer der Maschine Empfohlen
Kopftyp HM-Kopf
Seriennummer des Kopfes Empfohlen
Aktuelle Kit-Nummer KLW-M715H-00
Benötigte Menge Anzahl der Kits
Einzelteile erforderlich Teilenummern auflisten
Angebotspräferenz Kompletter Bausatz oder einzelne Komponenten
Lieferziel Land und Postleitzahl
Lieferanforderung Standard oder dringend
Fotos verfügbar Ja/Nein

Qualitätsprüfung

Jedes Wartungsset sollte vor dem Verpacken und Versenden überprüft werden.

Visuelle Inspektion
  • Überprüfen Sie das Erscheinungsbild des Produkts.
  • Überprüfen Sie die Filter auf Verschmutzung oder Verformung.
  • Überprüfen Sie Dichtungen und O-Ringe auf Risse oder Schnitte.
  • Überprüfen Sie die Federn auf Verbiegung oder Korrosion.
  • Überprüfen Sie die Schrauben auf beschädigte Köpfe oder Gewinde.
  • Stellen Sie sicher, dass die Komponenten sauber und trocken sind.
Überprüfung der Teilenummer
  • Vergleichen Sie einzelne Etiketten mit der Packliste.
  • Bestätigen Sie die Haupt-Kit-Referenz.
  • Trennen Sie ähnliche O-Ring-Größen.
  • Überprüfen Sie die Komponentenmengen.
  • Bestätigen Sie die Informationen zur Maschinenkompatibilität.
Verpackungsinspektion
  • Kleine Dichtungen vor Kompression schützen.
  • Verhindern Sie, dass sich die Federn verbiegen.
  • Trennen Sie Metallteile von weichen Dichtungskomponenten.
  • Beschriftete Innenbeutel verwenden.
  • Fügen Sie dem Umkarton eine Polsterung hinzu.
  • Tragen Sie bei Bedarf einen Feuchtigkeitsschutz auf.

Verpackung und Lieferung
Verpackungsphase Verfahren
Kleine Komponenten Einzeln getrennte Schutztaschen
O-Ringe und Dichtung Saubere, versiegelte Verpackung
Federn Flache Schutzverpackung gegen Verbiegen
Schrauben Beschrifteter Kleinteilebeutel
Komplettes Set Mit der Teilenummer gekennzeichnetes Kit-Paket
Äußerer Schutz Stabiler Exportkarton mit Polsterung
Identifikation Produktname, Teilenummer und Menge
Versandoptionen Kurier, Luftfracht oder Sammelversand
Dokumente exportieren Handelsrechnung und Packliste

Lieferzeit, Lagerbestand, Frachtkosten und Verpackungsdetails sollten im formellen Angebot bestätigt werden.


Vorteile für SMT-Fabriken
Werksanforderung Produktnutzen
Reduzieren Sie ungeplante Ausfallzeiten Wartungsteile können im Voraus vorbereitet werden
Verbessern Sie die Kopfwartung Verwandte Komponenten sind zusammen verfügbar
Vereinfachen Sie den Einkauf Weniger separate Kaufanfragen
Verbessern Sie die Bestandskontrolle Eine primäre Kit-Nummer
Unterstützen Sie eine stabile Aufnahme Serviceteile beziehen sich auf Filter- und Dichtungsbereiche
Verbessern Sie die Wartungsaufzeichnungen Rückverfolgbare einzelne Teilenummern
Unterstützt den Betrieb mehrerer Maschinen Geeignet für eine standardisierte Ersatzteilplanung
Reduzieren Sie wiederholte Demontagen Zugehörige Verschleißteile können gemeinsam gewartet werden
Unterstützen Sie dringende Reparaturen Komplettes Backup-Paket kann vor Ort gespeichert werden
Verbessern Sie die Angebotsgenauigkeit Klare Komponentenreferenzen vereinfachen die Bestätigung

FAQ
1. Welche Maschinen sind mit dem Wartungskit KLW-M715H-00 kompatibel?

Das Kit wird hauptsächlich für Yamaha YSM10 und YSM20R SMT-Montagegeräte mit der entsprechenden HM-Bestückkopfkonfiguration geliefert. Da Kopfbaugruppen und Maschinenrevisionen unterschiedlich sein können, sollten Kunden vor der Bestellung die Kopfreferenz, die Maschinenseriennummer, die bestehende Kit-Nummer und die einzelnen Komponentennummern bestätigen.

2. Welche Teile sind im KLW-M715H-00-Kit enthalten?

Das referenzierte Paket enthält KLW-M8527-001 Filterkomponenten, KLW-M715B-000 Dichtung, KG7-M7137-A03 Blattfeder, KLW-M714W-000 Tellerfeder, 90990-08J016 Flachkopfschrauben sowie 90990-17J081 und 90990-17J082 O-Ringe. Die endgültigen Mengen sollten in der Packliste des Lieferanten bestätigt werden.

3. Wann sollte das Wartungskit ausgetauscht werden?

Der Austausch sollte auf dem Wartungsplan der Maschine, den Betriebsstunden, der Vakuumleistung, der Filterverschmutzung, dem Zustand der Dichtungen, dem Zustand der Federn und den Produktionsergebnissen basieren. Häufige Aufnahmefehler, langsame Vakuumreaktion, Komponentenabfall oder wiederholte Düsenpositionsalarme können darauf hinweisen, dass eine Inspektion erforderlich ist.

4. Können einzelne Teile separat erworben werden?

Ja. Filter, Dichtungen, Federn, Schrauben und O-Ringe können normalerweise separat angeboten werden, wenn nur eine bestätigte Komponente erforderlich ist. Allerdings eignet sich ein komplettes Kit häufig besser für die geplante Kopfwartung, unbekannte Wartungshistorien oder die Ersatzteilbevorratung.

5. Welche Informationen werden vor der Bestellung benötigt?

Bitte geben Sie das Maschinenmodell, die Seriennummer der Maschine, den Kopftyp, die Kopfnummer, die erforderliche Menge, vorhandene Teilenummern und klare Fotos der entfernten Komponenten an. Diese Informationen helfen, die Kompatibilität zu bestätigen und das Risiko der Lieferung ähnlicher, aber falscher Wartungsteile zu verringern.


Kontaktieren Sie uns

Auf der Suche nach einem zuverlässigenYamaha KLW-M715H-00 Wartungskit für YSM10 oder YSM20R?

Senden Sie uns Ihr Maschinenmodell, Kopfinformationen, benötigte Menge, Zielland und Fotos der vorhandenen Teile. Unser Vertriebsteam prüft die Teilenummernkombination und erstellt ein detailliertes Angebot für das komplette Wartungsset oder ausgewählte Einzelkomponenten.

Wir unterstützen SMT-Fabriken, Elektronikhersteller, Gerätewartungsunternehmen und Ersatzteilhändler mit professioneller Produktbestätigung, Exportverpackung, konsolidiertem Versand und internationalen Lieferdiensten.

Bitte geben Sie in Ihrer Anfrage folgende Informationen an:

Anfrageartikel Kundeninformationen
Produkt KLW-M715H-00 Wartungskit
Maschinenmodell YSM10 / YSM20R
Kopftyp HM Kopf
Benötigte Menge ___ Bausätze
Einzelteile benötigt ___
Angebotspräferenz Kompletter Bausatz / Einzelteile
Zielland ___
Postleitzahl ___
Gewünschter Liefertermin ___
Teilfotos Anbei / Nicht verfügbar

Kontaktieren Sie SMT PARTS SUPPLY LTD noch heute für Preise, Verfügbarkeit, Kompatibilitätsbestätigung und Informationen zum internationalen Versand.
