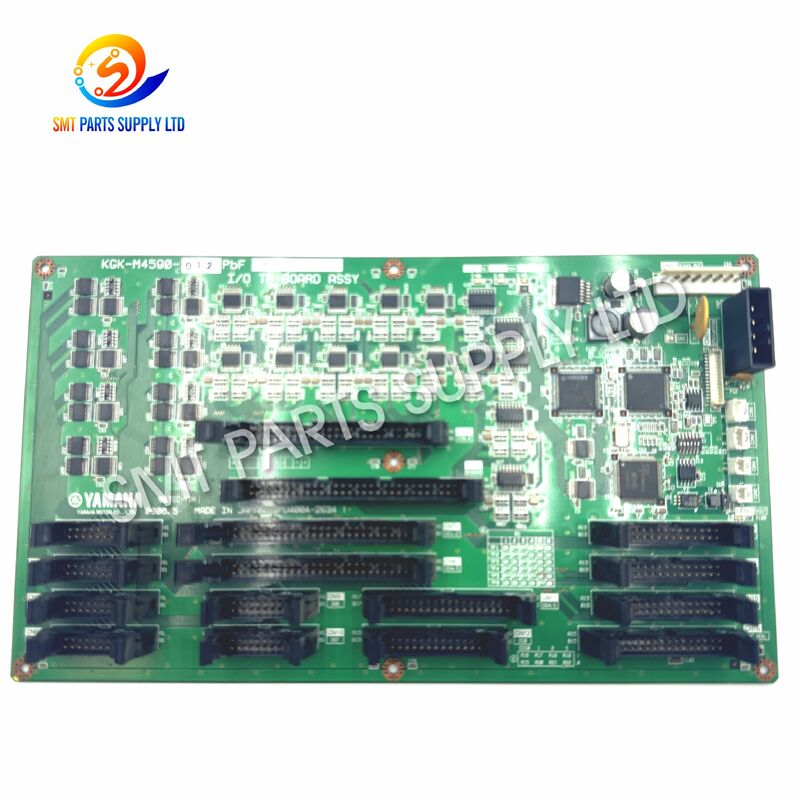

Yamaha KGK-M4590-012 1072125 I/O TF Steuerplatine für YS12F YG12F SMT-Maschinen

Die Yamaha KGK-M4590-012, auch mit der Referenznummer 1072125 gekennzeichnet, ist eine I/O-TF-Steuerplatine, die für kompatible oberflächenmontierte Platzierungsgeräte Yamaha YS12F und YG12F vorgesehen ist. Die Platine ist mit dem Tablettzuführungssteuersystem der Maschine verbunden und stellt eine elektrische Schnittstelle zwischen dem zentralen Steuersystem, Sensoren, Schaltern, Relais, Magnetventilen, Motoren und anderen Tablett-bezogenen Betriebsgeräten bereit.

In einer automatisierten SMT-Produktionsumgebung muss das Tray-Zuführsystem die Tray-Positionen genau erkennen, mechanische Bewegungen bestätigen, Betriebsbefehle empfangen und Statussignale an die Maschinensteuerung zurücksenden. Die KGK-M4590-012-Karte hilft bei der Koordinierung dieser Ein- und Ausgangssignale, sodass die Tabletteinheit gemäß dem Maschinenprogramm und der Sicherheitssequenz arbeiten kann.

Der Yamaha YS12F wurde als kompakter, flexibler Bestücker entwickelt, der verschiedene Komponentenversorgungsformate unterstützt, einschließlich der mehrstufigen automatischen Tray-Zuführung. In den offiziellen Produktinformationen von Yamaha wird beschrieben, dass der YS12F eine 15-stufige automatische Palettenwechsel-Tray-Zufuhrvorrichtung unterstützt, was traybezogene Steuerungskomponenten für die Aufrechterhaltung der Maschinenflexibilität wichtig macht.

Diese Steuerplatine eignet sich für Wartungs-, Fehlerbehebungs-, Sanierungs- und Austauschprojekte mit kompatiblen YS12F- oder YG12F-Maschinen. Da die Versionen der Steuerplatine je nach Produktionsjahr, Fachkonfiguration, Softwareversion, Anschlussanordnung und Maschinenspezifikation variieren können, sollten Käufer vor der Bestellung die vollständige Teilenummer und das physische Platinenlayout überprüfen.

Eine SMT-Steuerplatine arbeitet kontinuierlich, während die Bestückungsmaschine läuft. Es empfängt Niederspannungs-Eingangssignale, verarbeitet Steueranweisungen und schaltet Ausgabegeräte entsprechend der Maschinensequenz. Im Laufe der Zeit können elektrische Belastungen, Verunreinigungen, Vibrationen, alternde Komponenten, instabile Stromversorgung, falsche Wartung oder Ausfälle externer Geräte die Leistung der Platine beeinträchtigen.

Eine beschädigte oder instabile E/A-TF-Karte kann zu Unterbrechungen des Fachbetriebs, falscher Sensorerkennung, fehlerhafter Aktuatorausgabe oder kommunikationsbezogenen Alarmen führen. Ähnliche Symptome können jedoch auch durch beschädigte Kabel, defekte Sensoren, defekte Magnetventile, schlechte Erdung, mechanische Behinderung oder falsche Maschinenparameter entstehen. Daher ist vor dem Austausch der Platine eine ordnungsgemäße Fehlerbehebung erforderlich.

Die folgenden Symptome können auf ein Problem im Steuerkreis der Fachzuführung hinweisen:

Eine Platine sollte nicht ausgetauscht werden, nur weil eine Tablettbewegung fehlschlägt. Ein vollständiger Diagnoseprozess kann unnötigen Austausch verhindern und Produktionsausfallzeiten reduzieren.

Die I/O-TF-Steuerplatine KGK-M4590-012 1072125 bietet eine praktische Ersatzoption, wenn festgestellt wurde, dass die Originalplatine defekt ist oder der stabile Steuerungsbetrieb des Fachs nicht aufrechterhalten werden kann. Durch die Installation einer korrekt angepassten Platine kann die elektrische Schnittstelle wiederhergestellt werden, die für die Überwachung des Tablettsensors, die Befehlsübertragung, die Statusrückmeldung und die Steuerung des Ausgabegeräts erforderlich ist.

Eine richtig ausgewählte Ersatzsteuerplatine kann Kunden dabei helfen:

• Stellen Sie den Steuerkreis für die Tablettzuführung wieder her.
• Reduzieren Sie unerwartete Produktionsunterbrechungen.
• Stellen Sie die Koordination von Sensor- und Aktuatorsignalen wieder her.
• Unterstützen Sie vorbeugende Wartung und Geräteüberholung.
• Vermeiden Sie den Austausch einer gesamten Tablettzuführungsbaugruppe.
• Verlängern Sie die Lebensdauer vorhandener SMT-Bestückungsgeräte.
• Halten Sie Ersatzplatinenbestände für kritische Produktionslinien bereit.
• Reduzieren Sie die Fehlerbehebungszeit, wenn ein verifizierter Platinenfehler auftritt.
• Verbessern Sie die Wartungsreaktion für ältere Maschinenplattformen.
• Unterstützen Sie eine Notfallreparatur, wenn die Originalplatine nicht verfügbar ist.

Vor der Installation sollte der Techniker Folgendes bestätigen:

1. Die Maschine wurde vollständig ausgeschaltet.
2. Restelektrische Energie wurde entladen.
3. Es wird ein geeigneter ESD-Schutz verwendet.
4. Alle Anschlüsse werden vor dem Entfernen identifiziert.
5. Die Teilenummer der Originalplatine stimmt mit der des Ersatzteils überein.
6. Die Platinenrevision und die Steckerpositionen sind kompatibel.
7. Externe Sensoren und Aktoren werden nicht kurzgeschlossen.
8. Im Fachmechanismus liegt kein mechanisches Hindernis vor.
9. Gegebenenfalls werden Maschinenparameter gesichert.
10. Die Installation wird von geschultem Wartungspersonal durchgeführt.

Wenn Sie eine Steuerplatine austauschen, ohne einen Kurzschluss an der externen Last zu beheben, kann die Ersatzplatine beschädigt werden. Daher sollte der angeschlossene Stromkreis überprüft werden, bevor die Stromversorgung wiederhergestellt wird.

Die genauen elektrischen Nennwerte sollten anhand der Originaldokumentation der Maschine und des Platinenetiketts bestätigt werden. Die Platine sollte als maschinenspezifische industrielle Elektronikbaugruppe und nicht als universelle programmierbare Steuerung behandelt werden.

Keine elektrische Spannung, kein Strom, keine Kanalanzahl oder keine Steckerbelegung sollte angenommen werden, ohne die entsprechende Maschinenwartungsdokumentation zu prüfen.

Die Platine KGK-M4590-012 1072125 ist für kompatible SMT-Bestückungsgeräte von Yamaha vorgesehen, darunter:

Yamahas offizielle YS12F-Veröffentlichung beschreibt die Maschine als kompaktes, flexibles Oberflächenmontagegerät, das für die Verarbeitung mehrerer Komponentenversorgungsformate ausgelegt ist. Als Teil der flexiblen Komponentenhandhabungsfähigkeit der Maschine wird außerdem eine automatische 15-stufige Tray-Zufuhrvorrichtung identifiziert.

Diese Platine kann in SMT-Produktionsanlagen zur Herstellung von Folgendem verwendet werden:

• Produkte der Unterhaltungselektronik.
• Elektronische Baugruppen für die Automobilindustrie.
• Industrielle Steuerungsausrüstung.
• Kommunikationsgeräte.
• LED-Steuerungsprodukte.
• Stromversorgungsbaugruppen.
• Medizinische elektronische Geräte.
• Sicherheits- und Überwachungsgeräte.
• Smart-Home-Produkte.
• Computerperipherieprodukte.
• Elektronische Module.
• Leiterplattenbaugruppen in Kleinserien und gemischten Modellen.
• High-Mix-Dienstleistungen für die Elektronikfertigung.
• Prototypen- und Engineering-Produktion.
• Elektronische Ersatzsteuermodule.

Wenn eine Produktionsmaschine aufgrund eines bestätigten Ausfalls der Fachsteuerplatine stoppt, kann eine kompatible KGK-M4590-012-Platine installiert werden, um Ausfallzeiten zu reduzieren und die Produktion wiederherzustellen.

Fabriken, die mehrere YS12F- oder YG12F-Maschinen betreiben, können eine getestete Platine auf Lager halten. Dadurch können Wartungsteams schnell reagieren, ohne auf internationale Beschaffung warten zu müssen.

Eine gebrauchte Maschine kann alte, verschmutzte, reparierte oder instabile elektronische Platinen enthalten. Der Austausch der betroffenen I/O-TF-Karte kann Teil eines kompletten Geräteüberholungsprogramms sein.

Wartungstechniker können für Vergleichstests eine bekannte Arbeitsplatine verwenden. Dies kann dabei helfen, Platinenausfälle von Sensor-, Verkabelungs-, Motor-, Ventil- oder mechanischen Problemen zu unterscheiden.

Bei einem Maschinenumbau kann es durch unsachgemäße Handhabung zu Schäden an Steckverbindern, Platinen oder Kabeln kommen. Eine passende Ersatzplatine kann die Wiederinbetriebnahme nach der Installation im neuen Werk unterstützen.

Ältere Bestückungsgeräte bleiben möglicherweise viele Jahre lang produktiv, wenn wichtige elektrische und mechanische Teile verfügbar sind. Die Vorhaltung elektronischer Ersatzplatinen kann dazu beitragen, die Lebensdauer der Maschine zu verlängern.

Der KGK-M4590-012 fungiert als Eingabe-/Ausgabeschnittstelle innerhalb des Tray-Steuerungssystems der SMT-Maschine. Es werden weder Komponenten unabhängig voneinander platziert noch Tabletts physisch bewegt. Vielmehr dient es der Übertragung von Befehlen und Statusinformationen zwischen der Maschinensteuerung und den fachbezogenen Feldgeräten.

Eingangskanäle empfangen im Allgemeinen elektrische Signale von Feldgeräten wie:

• Sensoren zur Anwesenheit von Tabletts.
• Positionssensoren.
• Endschalter.
• Tür- oder Deckelverriegelung.
• Zylinderpositionssensoren.
• Motorbereitschaftssignale.
• Sicherheitskontakte.
• Mechanische Ausgangspositionssensoren.
• Sensoren zur Bestätigung der Fachebene.
• Externe Steuermodule.

Wenn ein Sensor seinen Zustand ändert, übermittelt der entsprechende Karteneingang die Änderung an das Maschinensteuerungssystem.

Ausgangskanäle können Folgendes steuern oder befehlen:

• Pneumatische Magnetventile.
• Elektromagnetische Relais.
• Anzeigelampen.
• Motorsteuerkreise.
• Verriegelungsmechanismen.
• Hebevorrichtungen für Tabletts.
• Geräte zur Tablettübertragung.
• Alarmindikatoren.
• Zusatzsteuermodule.
• Weitere maschinenspezifische Aktoren.

Das Ausgangssignal ist als Steuerbefehl zu betrachten. Die tatsächliche Bewegung hängt vom angeschlossenen Gerät, dem Stromkreis, der pneumatischen Versorgung, dem Zustand des Kabels und dem mechanischen Zustand ab.

Tablettsysteme verwenden Verriegelungen, um Fehlbewegungen zu verhindern. Beispielsweise darf ein Befehl zum Anheben des Tabletts nur dann zulässig sein, wenn eine Tür geschlossen ist, eine vorherige Bewegung abgeschlossen ist und sich der Mechanismus in einer sicheren Position befindet.

Die Karte unterstützt diesen Prozess, indem sie die erforderlichen Zustandssignale empfängt und entsprechend der Reihenfolge der Steuerung Ausgangsbefehle sendet. Wenn die erwartete Rückmeldung ausbleibt, stoppt die Maschine möglicherweise und zeigt einen Alarm an, um die Ausrüstung und Komponenten zu schützen.

Das Board ist Teil eines größeren Kontrollnetzwerks. Seine Leistung hängt ab von:

Ein Fehler in einem zugehörigen System kann ähnliche Symptome wie ein Platinenfehler hervorrufen. Eine vollständige Systeminspektion wird empfohlen.

Vor dem Versand können verfügbare Platinen auf Produktzustand und Testfähigkeit überprüft werden.

Der genaue Zustand sollte im Angebot bestätigt werden. Käufer sollten nicht davon ausgehen, dass alle verfügbaren Einheiten neu sind.

Die richtige Auswahl ist wichtig, da Platinen mit ähnlichem Aussehen unterschiedliche Schaltkreise, Steckerbelegungen, Revisionen oder Maschinenanwendungen aufweisen können.

Bitte geben Sie Folgendes an:

1. Maschinenmarke.
2. Komplettes Maschinenmodell.
3. Seriennummer der Maschine.
4. Teilenummer der Originalplatine.
5. Alle Revisionsnummern.
6. Foto der Vorderseite der Platine.
7. Foto von der Rückseite der Platine.
8. Nahaufnahme des Etiketts.
9. Foto der Steckerseite.
10. Aktueller Maschinenalarmcode.
11. Beschreibung des Fehlers.
12. Konfiguration des Tablettsystems.
13. Erforderlicher Produktzustand.
14. Lieferland.
15. Benötigte Menge.

Der primäre Bezeichner sollte seinKGK-M4590-012. Die zusätzliche Nummer1072125sollten auch verglichen werden, wenn sie auf den Originalplatinen- oder Maschinenteilaufzeichnungen erscheinen.

Wählen Sie die Platine nicht nur nach Maschinenmodell aus. Eine einzelne Maschinenserie kann je nach Herstellungsdatum, regionalen Spezifikationen, optionaler Fachausrüstung oder technischen Änderungen unterschiedliche Platinenversionen verwenden.

Klare Fotos sind besonders nützlich zur Überprüfung von:

• Anzahl der Anschlüsse.
• Steckerfarbe.
• Kodierung des Steckers.
• Relaisanordnung.
• Sicherungsposition.
• LED-Position.
• Komponentenlayout.
• PCB-Form.
• Befestigungslöcher.
• Etiketteninformationen.
• Revisionsmarkierungen.
• Frühere Reparaturspuren.

Für eine möglichst zuverlässige Auswahl sollte die Ersatzplatine optisch mit der Originalplatine übereinstimmen und dieselbe Hauptteilenummer tragen.

Der Kunde sollte eine Bestätigung verlangen von:

• Aktuelle Produktfotos.
• Produktzustand.
• Teststatus.
• Garantiebedingungen.
• Lieferzeit.
• Verpackungsmethode.
• Versandkosten.
• Rückgabebedingungen.
• Technisches Matching-Ergebnis.
• Beschreibung der Handelsrechnung.

Nur qualifizierte Techniker sollten die Platine installieren. Die Maschine muss vom Stromnetz getrennt werden, bevor der Schaltschrank oder die Schubladensteuerung geöffnet wird.

Zur empfohlenen Vorbereitung gehören:

• Schalten Sie die Maschine normal aus.
• Schalten Sie den Hauptstromschalter aus.
• Warten Sie, bis die gespeicherte Energie entladen ist.
• Befolgen Sie die werkseitigen Sperrverfahren.
• Tragen Sie ein ESD-Armband.
• Verwenden Sie eine ESD-sichere Arbeitsfläche.
• Fotografieren Sie alle Kabelpositionen.
• Beschriften Sie die Anschlüsse vor dem Entfernen.
• Vermeiden Sie es, Komponentenstifte zu berühren.
• Halten Sie Schrauben und Halterungen organisiert.

Überprüfen Sie nach der Installation:

• Der Maschinenstart ist normal.
• Es erscheint kein neuer Alarm.
• Die Facheinheit wird korrekt initialisiert.
• Sensoren ändern den Status korrekt.
• Ausgänge werden korrekt aktiviert.
• Die Bewegung des Tabletts ist reibungslos.
• Die Erkennung der Ausgangsposition ist stabil.
• Verriegelungen funktionieren ordnungsgemäß.
• Die Reihenfolge der Komponentenversorgung ist normal.
• Die Platinentemperatur ist nicht ungewöhnlich.
• Anschlüsse bleiben fest installiert.
• Der wiederholte Zyklusbetrieb ist stabil.

Industrielle Steuerplatinen erfordern saubere, stabile Betriebsbedingungen.

Zur Langzeitlagerung:

• Bewahren Sie die Platine in einer ESD-Schutztasche auf.
• Verwenden Sie eine stoßfeste Verpackung.
• An einem sauberen und trockenen Ort aufbewahren.
• Vermeiden Sie direkte Sonneneinstrahlung.
• Vermeiden Sie hohe Luftfeuchtigkeit.
• Vermeiden Sie korrosive Gase.
• Vermeiden Sie, dass schwere Gegenstände auf die Leiterplatte drücken.
• Stapeln Sie keine ungeschützten Bretter.
• Beschriften Sie die Platine mit der Teilenummer und dem Teststatus.
• Überprüfen Sie die gelagerten Platinen regelmäßig.

Elektronische Steuerplatinen sind anfällig für statische Elektrizität, Stöße, Feuchtigkeit und Steckerschäden. Daher ist eine entsprechende Exportverpackung wichtig.

• DHL.
• FedEx.
• UPS.
• Internationaler Lufttransport.
• Vom Kunden benannter Spediteur.
• Sammelversand mit anderen SMT-Teilen.
• Expresslieferung für dringende Produktionsanforderungen.

Die Lieferzeit hängt vom Produktzustand, den Testanforderungen, der Menge, dem Bestimmungsort und dem Versandservice ab.

Um ein genaues Angebot zu erhalten, senden Sie bitte:

Die Bereitstellung vollständiger Informationen ermöglicht eine schnellere Kompatibilitätsprüfung und reduziert Angebotsverzögerungen.

Nicht unbedingt. Die Kompatibilität hängt von der ursprünglichen Platinennummer, der PCB-Revision, der Steckeranordnung, der Seriennummer der Maschine, der Fachzuführungskonfiguration und der Softwarespezifikation ab. Bitte stellen Sie vor der Bestellung klare Fotos der Originalplatine und ihres Etiketts zur Verfügung. Für die endgültige Bestätigung reicht es nicht aus, nur das Maschinenmodell abzugleichen.

Die Platine wird als Eingabe- und Ausgabeschnittstelle für den Tablettzuführungssteuerabschnitt der Maschine verwendet. Es empfängt Signale von Sensoren und Schaltern, sendet Befehle an Relais oder Aktoren und unterstützt die Statuskoordination zwischen der Tray-Einheit und der zentralen Maschinensteuerung.

Das Problem kann möglicherweise gelöst werden, wenn Tests bestätigen, dass die Originalplatine defekt ist. Alarme wegen der Bewegung des Tabletts können jedoch auch durch beschädigte Sensoren, lose Anschlüsse, defekte Magnetventile, Kabelfehler, instabile Stromversorgung, mechanische Hindernisse oder falsche Maschineneinstellungen verursacht werden. Vor dem Austausch wird eine vollständige Diagnose empfohlen.

Der verfügbare Zustand hängt vom aktuellen Lagerbestand ab. Zu den Lieferoptionen können neue, original gebrauchte, getestete gebrauchte, reparierte, generalüberholte oder Austauscheinheiten gehören. Im Angebot sollten Zustand, Teststatus, Garantiebedingungen, Fotos, Lieferzeit und Rückgabebedingungen klar angegeben sein.

Bitte geben Sie das Maschinenmodell, die Seriennummer, die Originalplatinen-Teilenummer, Revisionsmarkierungen, die Fachsystemkonfiguration, den Maschinenalarmcode und klare Fotos beider Seiten der Originalplatine an. Fotos von Anschlüssen und Etiketten sind für eine genaue Übereinstimmung besonders wichtig.

Auf der Suche nach einemYamaha KGK-M4590-012 1072125 I/O TF-Steuerplatinefür Ihre YS12F oder YG12F SMT-Maschine?

Senden Sie uns Ihre Originalfotos der Platine, das Maschinenmodell, die Seriennummer, Alarminformationen, die erforderliche Menge und das Zielland. Unser Team prüft vor der Erstellung eines Angebots die sichtbare Teilenummer, das Steckerlayout, die Platinenversion und die Anwendungsdetails.

Wir unterstützen SMT-Fabriken, Gerätewartungsunternehmen, Dienstleister für die Elektronikfertigung, Maschinenhändler und Sanierungsspezialisten weltweit.

Kontaktieren Sie uns für:

• Kompatibilitätsbestätigung.
• Aktuelle Produktfotos.
• Lagerverfügbarkeit.
• Optionen im neuen oder getesteten Gebrauchtzustand.
• Technische Unterstützung beim Matching.
• Notfall-Ersatzunterstützung.
• Kombinierter Versand mit anderen SMT-Ersatzteilen.
• Internationaler Expressversand.
• Angebote für den Großeinkauf.
• Langfristige Ersatzteilkooperation.

Bitte senden Sie Ihre Anfrage mit der Teilenummer KGK-M4590-012 und der Referenznummer 1072125 für eine schnellere Antwort.
