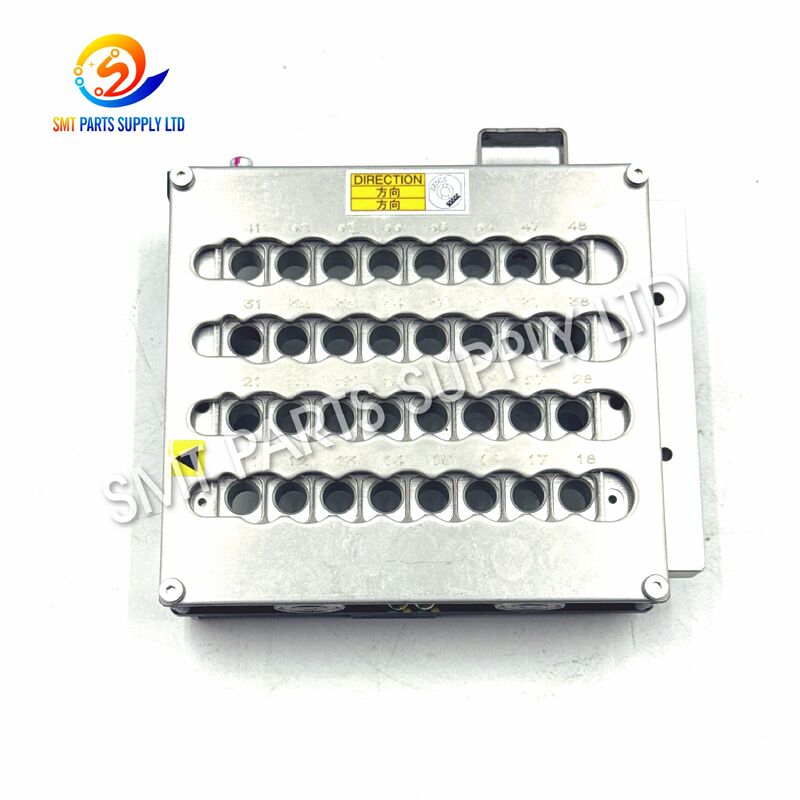

Panasonic N610087794AA NPM 16-Kopf-Düsenwechslerstation

Panasonic N610087794AA NPM 16-Kopf-Düsenwechslerstation

Die Panasonic N610087794AA NPM 16-Kopf-Düsenwechslerstation ist eine SMT-Maschinenkomponente, die mit kompatiblen NPM-Bestückungsautomaten verwendet wird. Ihr Hauptzweck ist die Bereitstellung von vorgesehenen Positionen für Bestückungsdüsen und die Unterstützung der Maschine während des Düsenwechselvorgangs. N610087794AA wird auf dem SMT-Ersatzteilmarkt üblicherweise als NPM-Düsenwechsler oder Düsenstation für 16-Kopf-Konfigurationen identifiziert.

Während der Leiterplattenbestückung können verschiedene elektronische Komponenten unterschiedliche Düsengrößen oder -geometrien erfordern. Die Bestückungsmaschine benötigt daher einen zuverlässigen Ort, an dem Düsen gemäß dem Produktionsprogramm gelagert, zurückgegeben, aufgenommen und gewechselt werden können. Ein korrekt installierter und gewarteter Düsenwechsler hilft dem Bestückungskopf, diese Vorgänge konsistent abzuschließen.

Diese Einheit ist geeignet für Wartung, Austausch, Überholung, präventive Ersatzteilvorbereitung und Produktionslinien-Service von SMT-Maschinen. Für Kaufgenauigkeit sollten Kunden vor der Bestellung die Teilenummer, die Maschinenkonfiguration, die Kopf-Spezifikation und das Erscheinungsbild der vorhandenen Station bestätigen.

Der Düsenwechsler arbeitet während der normalen SMT-Produktion wiederholt. Bei langer Nutzungsdauer können Verschmutzung, mechanischer Verschleiß, unsachgemäße Handhabung der Düsen, Installationsfehler oder versehentliche Stöße seinen Betriebszustand beeinträchtigen.

Typische Probleme im Bereich des Düsenwechsels können sein:

Wenn die Station die korrekte Düsenpositionierung nicht mehr aufrechterhalten kann, kann die Maschine Alarme beim Düsenwechsel, fehlerhafte Düsenaufnahme, unvollständige Düsenrückführung oder zusätzliche Eingriffe des Bedieners aufweisen.

Es ist wichtig, das gesamte Düsenwechselsystem zu inspizieren, bevor entschieden wird, dass die Station selbst verantwortlich ist. Düsen, Kopfkomponenten, Sensoren, Montagepositionen, Maschinenkalibrierung und zugehörige Mechanismen sollten ebenfalls überprüft werden.

Der Austausch einer beschädigten oder unzuverlässigen Düsenstation durch den korrekten N610087794AA Düsenwechsler kann helfen, die vorgesehene Düsenlagerung und den Wechselmechanismus auf kompatiblen NPM-Geräten wiederherzustellen.

Der Austauschprozess sollte sich auf drei Punkte konzentrieren:

Korrekte Teileidentifikation

Vergleichen Sie immer die Teilenummer N610087794AA mit der vorhandenen Einheit, der Teileliste der Maschine, der Gerätekonfiguration und dem Bestückungskopf-Typ.

Mechanischer Zustand

Überprüfen Sie vor der Installation Montageflächen, Positionierungsbereiche, Düsenaufnahmen, bewegliche Teile und umliegende Komponenten.

Installationsverifizierung

Bestätigen Sie nach dem Austausch, dass die Maschine die erforderlichen Düsenpositionen korrekt erkennen und anfahren kann. Düsenaufnahme- und Rückführvorgänge sollten vor der Wiederaufnahme der vollen Produktion getestet werden.

Ziel des Austauschs ist nicht nur die Installation einer neuen Komponente. Es ist die Wiederherstellung einer stabilen Schnittstelle zwischen der Düsenlagerstation und dem Düsenwechselprozess des Bestückungskopfes.

N610087794AA wird von mehreren SMT-Teilequellen als NPM-Düsenwechsler/Station gelistet, wobei mehrere Quellen ihn speziell als 16-Kopf-Konfiguration identifizieren.

Unterschiedliche NPM-Kopfkonfigurationen können unterschiedliche Düsenwechslerbaugruppen verwenden. Die folgende Tabelle ist nützlich bei der Identifizierung verwandter Teile.

Öffentliche NPM-Ersatzteilreferenzen listen N610074584AA für H16-Anwendungen, N610162467AA für eine 8-Düsenkopf-Wechslerkonfiguration und N610162463AA als 2-Kopf-Düsenwechselstation.

Wichtig: Ähnliches Aussehen garantiert keine Austauschbarkeit. Identifizieren Sie immer das Maschinenmodell, die Kopfkonfiguration, die aktuelle Teilenummer und die Montageanordnung vor dem Kauf.

Der N610087794AA Düsenwechsler ist für den Einsatz in kompatiblen NPM SMT-Bestückungsautomaten-Konfigurationen.

Typische Anwendungen umfassen:

Wenn die Leistung des Düsenwechslers instabil wird, können Wartungstechniker die Station inspizieren und ersetzen, wenn mechanische Schäden oder Verschleiß bestätigt werden.

Gebrauchte SMT-Geräte müssen möglicherweise verschlissene Düsenwechselkomponenten ersetzen, bevor die Maschine wieder in Produktion geht.

Fabriken, die mehrere kompatible Maschinen betreiben, können einen Düsenwechsler vorrätig halten, um Ausfallzeiten bei unerwarteten mechanischen Problemen zu reduzieren.

Die SMT-Produktion kann Komponenten mit unterschiedlichen Abmessungen und Paketformen umfassen. Unterschiedliche Komponenten können unterschiedliche Bestückungsdüsen erfordern, was eine zuverlässige Düsenlagerung und einen zuverlässigen Wechsel während des Maschinenbetriebs wichtig macht.

Die Einheit ist für Elektronikfertigungsumgebungen geeignet, die automatisierte Oberflächenmontagegeräte für die Produktion von Kleinserien oder kontinuierliche Leiterplattenbestückung verwenden.

Der Düsenwechsler arbeitet als Teil des Düsenmanagementprozesses der Bestückungsmaschine und nicht als unabhängiges Produktionsgerät.

1. Düsenlagerung
2. Düsenauswahl
3. Kopfpositionierung
4. Düsenrückführung
5. Düsenaufnahme
6. Produktion läuft weiter

Dieser Prozess ermöglicht es einem Bestückungssystem, mit verschiedenen Düsentypen zu arbeiten, ohne dass der Bediener jede Düse während der normalen programmierten Produktion manuell ersetzen muss. Die Station dient somit als wichtige mechanische Schnittstelle im gesamten Düsenwechselsystem.

Wartungspersonal kann den Düsenwechsler inspizieren, wenn es auf Bedingungen wie die folgenden stößt:

• Wiederholtes Versagen der Düsenaufnahme.
• Probleme bei der Düsenrückführung.
• Alarme im Zusammenhang mit dem Düsenwechsler.
• Sichtbare Verschmutzung in den Düsenpositionen.
• Beschädigte oder deformierte Stationskomponenten.
• Ungewöhnlicher Widerstand beim Düsenwechsel.
• Wiederholte Eingriffe des Bedieners im Bereich des Wechslers.
• Bekannte Stöße oder versehentliche mechanische Beschädigungen.
• Instabiler Betrieb, der speziell während der Düsenwechselsequenzen auftritt.

Diese Symptome beweisen nicht automatisch, dass N610087794AA defekt ist. Eine systematische Inspektion sollte auch Düsen, den Zustand des Bestückungskopfes, Sensoren, die Montageausrichtung, mechanische Antriebskomponenten und Maschineneinstellungen umfassen.

Die Auswahl von SMT-Maschinenteilen nur nach Aussehen kann zu falschen Bestellungen führen. Für den N610087794AA verwenden Sie das folgende Bestellverfahren.

Prüfen Sie, ob die vorhandene Komponente oder die Geräte-Teileinformationen Folgendes anzeigen:

N610087794AA

Die Bestätigung der Teilenummer sollte immer der erste Identifizierungsschritt sein.

Verifizieren Sie, dass die Maschine zur kompatiblen NPM-Gerätekonfiguration gehört.

Der Düsenwechsler muss der tatsächlichen Bestückungskopfkonfiguration entsprechen. H16, 8-Kopf, 3-Kopf, 2-Kopf und andere Konfigurationen können unterschiedliche Baugruppen verwenden.

Die Bereitstellung klarer Fotos des aktuellen Düsenwechslers kann beim Vergleich helfen:

• Gesamtform
• Befestigungspunkte
• Anschlussorte
• Layout der Düsenposition
• Mechanische Schnittstellen
• Identifikationsetiketten

Geben Sie an, ob Ihre Kaufanforderung Folgendes betrifft:

• Original neu
• Gebraucht
• Ersatzbestand
• Notfall-Wartungsbestand

Verfügbarkeit sollte vor der Bestellung bestätigt werden.

Die Bereitstellung dieser Informationen im Anfragezeitpunkt reduziert wiederholte Kommunikation und hilft dem Lieferanten, die angeforderte Komponente effizienter zu überprüfen.

Die Installation sollte von Personal durchgeführt werden, das mit SMT-Bestückungsautomaten vertraut ist.

Vor der Installation der Ersatzbaugruppe:

1. Schalten Sie die Maschine gemäß dem Wartungsverfahren des Geräts aus.
2. Bestätigen Sie die Teilenummer des Ersatzteils.
3. Reinigen Sie den Installationsbereich.
4. Inspizieren Sie umliegende mechanische Komponenten.
5. Vermeiden Sie unnötiges Berühren kritischer Positionierungsbereiche.
6. Installieren Sie die Station in der richtigen Montageposition.
7. Prüfen Sie auf Interferenzen oder ungewöhnliche Bewegungen.
8. Testen Sie die Düsenaufnahme- und Rückführvorgänge.
9. Bestätigen Sie, dass die Maschinenalarme gelöscht sind.
10. Führen Sie eine kontrollierte Produktionsverifizierung vor dem Betrieb mit voller Kapazität durch.

Halten Sie die Düsenstation für die routinemäßige Wartung sauber und inspizieren Sie sie auf Verschmutzung, physische Schäden, ungewöhnlichen Verschleiß oder Fremdmaterial.

Wenden Sie keine ungeeigneten Schmierstoffe oder Reinigungschemikalien auf Düsenlagerbereiche an, ohne die Wartungsanforderungen des Geräts zu bestätigen.

SMT-Maschinen enthalten oft Teile, die optisch ähnlich aussehen, aber für unterschiedliche Kopf-Typen, Maschinenrevisionen oder mechanische Anordnungen ausgelegt sind.

Aus diesem Grund reicht es möglicherweise nicht aus, nur nach den Begriffen “NPM Düsenwechsler” oder “16-Kopf Düsenstation” zu bestellen.

Die bevorzugte Bestellreferenz ist:

Panasonic – N610087794AA – NPM – 16-Kopf-Düsenwechslerstation

Wenn die vorhandene Einheit eine andere Teilenummer verwendet, gehen Sie nicht von Austauschbarkeit aus. Senden Sie beide Teilenummern und Maschineninformationen zur Bestätigung.

Der N610087794AA ist eine Düsenwechslerstation, die mit kompatiblen NPM-Bestückungsautomaten verwendet wird. Sie bietet organisierte Düsenpositionen und unterstützt den Bestückungskopf während der Düsenlagerung, Rückführung, Aufnahme und programmierten Düsenwechselvorgänge.

Nein. Es ist keine einzelne Aufnahme-Düse. Es ist eine Düsenwechsler- oder Düsenstationsbaugruppe, die als Teil des Düsenmanagement- und Wechselungssystems der Maschine verwendet wird.

Überprüfen Sie die vorhandene Teilenummer, die NPM-Maschinenkonfiguration, den Bestückungskopf-Typ und den aktuellen Düsenwechsler. Die Übermittlung von Fotos des Identifikationsetiketts und der vollständigen Baugruppe wird vor der Bestellung empfohlen.

Bestimmen Sie die Kompatibilität nicht nur nach dem Aussehen. NPM-Maschinen können unterschiedliche Wechslerbaugruppen für unterschiedliche Kopfkonfigurationen verwenden. Die Teilenummer, das Maschinenmodell, die Kopf-Spezifikation, die Montageanordnung und die Stückliste des Geräts sollten vor einem Austausch überprüft werden.

Bitte geben Sie N610087794AA, Maschinenmodell oder NPM-Serieninformationen, 16-Kopf-Konfiguration, benötigte Menge, bevorzugten Zustand, Zielland und nach Möglichkeit Fotos der vorhandenen Einheit an. Dies beschleunigt die Identifizierung und Angebotserstellung.

Sie suchen die Panasonic N610087794AA NPM 16-Kopf-Düsenwechslerstation für Maschinenwartung, Austausch oder Ersatzteilbestand?

Senden Sie uns Ihre:

• Teilenummer
• Maschinenmodell
• Kopfkonfiguration
• Benötigte Menge
• Bevorzugter Zustand
• Fotos des aktuellen Teils
• Lieferziel

Wir können Ihnen helfen bei Teileidentifizierung, Verfügbarkeitsprüfung, Angebotserstellung, Austauschreferenz, Verpackung und internationalen Versandarrangements.

Für dringende SMT-Maschinenwartungsanforderungen fügen Sie bitte Fotos der vorhandenen Komponente und der Maschinenidentifikationsinformationen Ihrer Anfrage bei, damit das angeforderte Teil effizient geprüft werden kann.
