Panasonic MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S-Achsen-Spiegelachsen-Servotreiber

Panasonic MADDT1205001 J3152055A SAMSUNG HANWHA SM421 S-Achsen-Spiegelachsen-Servotreiber

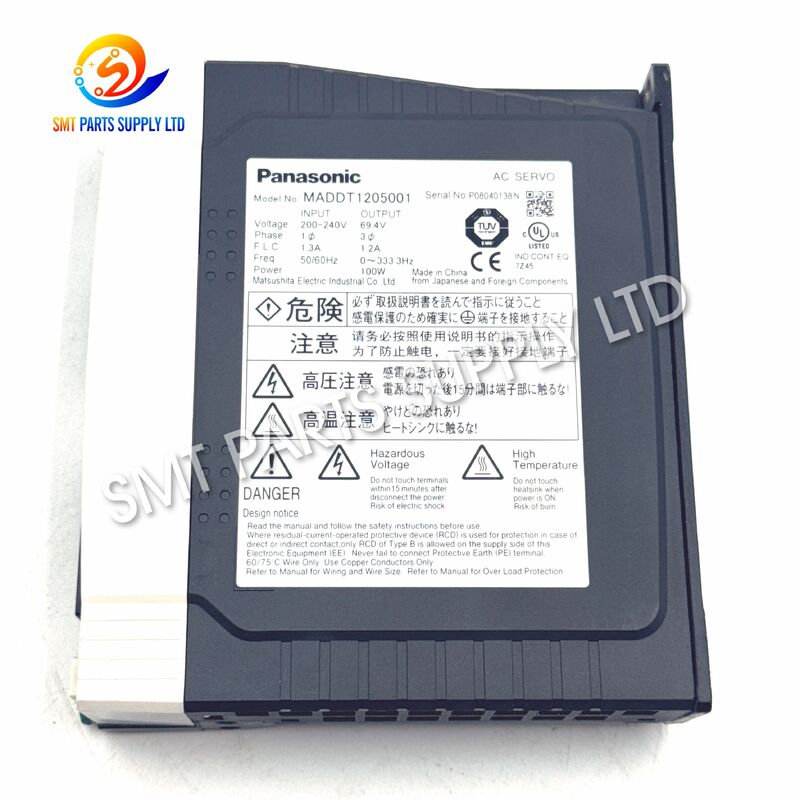

Der Panasonic MADDT1205001 J3152055A Servotreiber ist eine Präzisionsbewegungskomponente, die auf dem Samsung Hanwha SM421 SMT-Bestückungsautomaten für die S-Achse, allgemein als Spiegelachse bezeichnet, eingesetzt wird. Basierend auf der Panasonic MINAS A4 Servo-Plattform ist das Basismodell MADDT1205 für einen 100-W-Servomotor ausgelegt und ermöglicht eine gesteuerte Motorpositionierung für automatisierte Produktionsanlagen.

Im SM421 ist eine stabile Spiegelachsenbewegung für einen konsistenten Maschinenbetrieb und eine genaue Synchronisation der Bewegungen wichtig. Wenn der ursprüngliche Servotreiber Alarme ausgibt, instabil reagiert, die Initialisierung fehlschlägt oder intermittierende Positionierungsprobleme auftreten, kann der Austausch durch eine korrekt passende Einheit die Maschinenverfügbarkeit wiederherstellen.

Für die Kaufgenauigkeit sollten Käufer vor der Bestellung das vollständige Modell MADDT1205001, die Maschinenreferenz J3152055A, den Maschinentyp SM421, die Motorleistung, die installierten Anschlüsse und die Anwendung auf der S-Achse bestätigen.

Ursache

Servotreiber arbeiten kontinuierlich unter wiederholter Beschleunigung, Bremsung, elektrischer Last und Maschinenerschütterungen. Nach langer Betriebszeit können mehrere Bedingungen dazu führen, dass das Spiegelachsen-Servosystem des SM421 instabil wird.

Häufige Ursachen für Servotreiberprobleme

Ein Servoalarm bedeutet nicht immer, dass der Treiber selbst ausgefallen ist. Motoren, Encoder, Verkabelung, Anschlüsse, Netzteile und mechanische Mechanismen sollten ebenfalls während der Diagnose überprüft werden.

Typische Maschinensymptome

• S-Achse kann die Initialisierung nicht abschließen.
• Spiegelachse stoppt während des Betriebs.
• Servoalarm erscheint wiederholt.
• Achsenbewegung wird instabil.
• Positionierung ist inkonsistent.
• Treiber schaltet sich ein, kann aber nicht aktiviert werden.
• Abnormale Vibrationen treten während der Bewegung auf.
• Achse gibt nach dem Maschinenreset einen Fehler zurück.
• Treibertemperatur wird ungewöhnlich hoch.

Eine systematische Inspektion hilft festzustellen, ob der Austausch des MADDT1205001 notwendig ist.

Lösung

Wenn Tests bestätigen, dass der ursprüngliche SM421 S-Achsen-Servotreiber defekt ist, kann ein korrekt passendes MADDT1205001 als Ersatzreferenz verwendet werden.

Für eine zuverlässige Auswahl vergleichen Sie alle verfügbaren Identifikationsinformationen, anstatt nur nach visueller Erscheinung zu kaufen.

Empfohlene Übereinstimmungsinformationen

Vor der Installation sollten Techniker die ursprüngliche Parameterkonfiguration aufzeichnen und alle Kabelpositionen fotografieren. Das Motorkabel, das Encoderkabel, den Steuerungsanschluss, die Stromverkabelung und die Erdung sollten ebenfalls überprüft werden.

Der Austausch eines Servotreibers ohne Behebung eines beschädigten Kabels oder eines mechanischen Lastproblems kann dazu führen, dass derselbe Alarm erneut auftritt.

Spezifikationen

Hinweis: Überprüfen Sie immer das tatsächliche Typenschild des Treibers und die Maschinenkonfiguration vor dem Austausch. Ähnliche MINAS A4-Modelle können unterschiedliche Kapazitäten und Anwendungen haben.

Produktidentifikationsleitfaden

Die korrekte Identifizierung ist bei industriellen Servotreibern besonders wichtig, da verschiedene Modelle ähnliche Gehäuse aufweisen können.

Die Verwendung dieser Referenzen zusammen reduziert Fehlkäufe und unnötige Maschinenstillstandszeiten.

Anwendung

Der MADDT1205001 J3152055A Servotreiber wird hauptsächlich für die Reparatur, Wartung und Instandhaltung von Samsung Hanwha SM421 SMT-Bestückungsautomaten verwendet.

Typische Anwendungsbereiche

SMT-Produktionsfabriken

Elektronikhersteller können diesen Servotreiber als kritischen Ersatzteil für SM421-Produktionslinien vorhalten. Ein korrektes Ersatzteil kann Ausfallzeiten bei Ausfall der Spiegelachsensteuerung reduzieren.

SMT-Reparaturzentren

Maschinenwartungsunternehmen können MADDT1205001 als Referenz bei der Diagnose oder Reparatur von SM421 S-Achsen-Servosteuerungssystemen verwenden.

SMT-Ersatzteilhändler

Händler, die internationale Elektronikfabriken beliefern, können dieses Modell für Kunden vorrätig halten, die Samsung- oder Hanwha-Bestückungsautomaten betreiben.

Vorbeugende Wartungsprogramme

Fabriken, die mehrere SM421-Maschinen betreiben, können ausgewählte Servotreiber im Wartungslager vorhalten, um die Notfallreaktion zu verbessern.

Geeignete Branchen

• Automobil-Elektronik.
• Unterhaltungselektronik.
• Industrielle Steuerungssysteme.
• LED-Herstellung.
• Telekommunikationselektronik.
• Montage von Medizinelektronik.
• Herstellung von Netzteilen.
• Leiterplatten-Lohnfertigung.
• Elektronik für Haushaltsgeräte.
• Allgemeine SMT-Produktion.

Funktionsweise

Der Servotreiber steuert den angeschlossenen Servomotor gemäß den Befehlen des Maschinensteuerungssystems.

1. Bewegungskommandoeingabe

Die SM421-Steuerung bestimmt die erforderliche S-Achsen-Bewegung gemäß dem Produktionsprogramm und der Maschinenbetriebssequenz.

2. Servo-Signalverarbeitung

MADDT1205001 verarbeitet den Bewegungsbefehl und berechnet die erforderliche Motorreaktion.

3. Gesteuerte Motorausgabe

Der Servotreiber regelt die elektrische Leistung an den Motor, damit die Achse genau beschleunigen, sich bewegen, abbremsen und stoppen kann.

4. Encoder-Rückmeldung

Der Motor-Encoder meldet kontinuierlich die tatsächliche Bewegungsinfo an das Servosystem zurück.

5. Closed-Loop-Korrektur

Das Steuerungssystem vergleicht die befohlene Bewegung mit der tatsächlichen Bewegung und nimmt bei Bedarf schnelle Korrekturen vor.

6. Genaue Achsenpositionierung

Durch kontinuierliche Rückmeldung und Korrektur kann die Spiegelachse dem Maschinenbefehl mit hoher Wiederholgenauigkeit folgen.

Dieser Closed-Loop-Betrieb ist besonders wichtig in SMT-Geräten, wo während jedes Produktionszyklus schnelle und wiederholte Maschinenbewegungen auftreten.

Warum stabile Servo-Steuerung wichtig ist

Das Servosystem beeinflusst direkt die Bewegungsqualität der Maschine. Ein instabiler Treiber kann Probleme verursachen, die die Produktivität beeinträchtigen, auch wenn die Maschine noch betriebsbereit ist.

Mögliche Folgen sind:

• Wiederholte Maschinenalarme.
• Erhöhte Produktionsunterbrechungen.
• Schlechte Achsensynchronisation.
• Instabile Positionierung.
• Längere Wartungszeit.
• Reduzierte Anlagenverfügbarkeit.
• Unerwartete Ausfallzeiten der Produktionslinie.

Die Verwendung des richtigen Servotreibers hilft dem Wartungspersonal, die vorgesehene Maschinenkonfiguration ohne unnötige Modifikationen wiederherzustellen.

Auswahlhilfe

Die Auswahl eines industriellen Servotreibers sollte auf einer exakten technischen Identifikation basieren.

Schritt 1: Überprüfen Sie das vollständige Modell

Stellen Sie sicher, dass das Etikett des Originaltreibers Folgendes anzeigt:

MADDT1205001

Die Verwendung einer unvollständigen Nummer kann das Risiko erhöhen, die falsche Einheit auszuwählen.

Schritt 2: Überprüfen Sie die Maschinenreferenz

Vergleichen Sie die Maschinenteilenummer:

J3152055A

Dies ist ein weiterer wichtiger Bestätigungspunkt.

Schritt 3: Bestätigen Sie die Maschine

Die hier beschriebene Anwendung ist:

Samsung Hanwha SM421 SMT-Bestückungsautomat

Wenn Ihre Maschine ein anderes Modell ist, bestätigen Sie die Kompatibilität separat.

Schritt 4: Bestätigen Sie die Achse

Die Zielanwendung ist:

S-Achse / Spiegelachse

Gehen Sie nicht davon aus, dass andere Servotreiber, die in derselben Maschine installiert sind, austauschbar sind.

Schritt 5: Bestätigen Sie die Motorleistung

Das Basismodell MADDT1205 gehört zur 100-W-Servomotorklasse.

Die Motorleistung sollte mit dem installierten Servosystem übereinstimmen.

Schritt 6: Vergleichen Sie die Anschlüsse

Überprüfen Sie sorgfältig Motor-, Encoder-, Kommunikations-, Strom- und Steuerungsanschlüsse.

Ein ähnliches äußeres Erscheinungsbild garantiert keine elektrische Kompatibilität.

Schritt 7: Parameter sichern

Speichern oder notieren Sie die ursprünglichen Servo-Parameter, wenn möglich, bevor Sie den vorhandenen Treiber entfernen.

Korrekte Parameter sind für einen stabilen Betrieb nach dem Austausch wichtig.

Empfohlene Bestellinformationen

Die Bereitstellung klarer Treiberfotos kann die Verifizierungsgenauigkeit erheblich verbessern.

Wartungsvorschläge

Zur Verbesserung der Zuverlässigkeit des Servosystems und zur Verlängerung der Lebensdauer der Maschine:

• Halten Sie den Schaltschrank sauber.
• Sorgen Sie für ausreichende Schrankbelüftung.
• Überprüfen Sie regelmäßig die Lüfter.
• Überprüfen Sie die Festigkeit der Anschlüsse.
• Überprüfen Sie Servo- und Encoderkabel.
• Vermeiden Sie übermäßige Staubansammlungen.
• Sorgen Sie für stabile Stromversorgungsbedingungen.
• Sichern Sie wichtige Maschinenparameter.
• Untersuchen Sie wiederholte Servoalarme umgehend.
• Überprüfen Sie die mechanische Last, bevor Sie Elektronik austauschen.
• Befolgen Sie die richtigen elektrischen Sicherheitsverfahren während der Wartung.

Ein Ersatztreiber sollte von qualifiziertem Personal installiert werden, das mit industriellen Servosystemen und SMT-Geräten vertraut ist.

Häufig gestellte Fragen

F1. Wofür wird MADDT1205001 J3152055A verwendet?

MADDT1205001 J3152055A wird für die S-Achsen- oder Spiegelachsen-Servobewegungssteuerung des Samsung Hanwha SM421 SMT-Bestückungsautomaten verwendet. Er regelt den angeschlossenen Servomotor und unterstützt eine genaue Positionierung während des Maschinenbetriebs.

F2. Ist MADDT1205001 ein 100-W-Servotreiber?

Ja. Das Basismodell MADDT1205 gehört zur 100-W-Motorleistungsklasse der Panasonic MINAS A4 Servo-Familie. Überprüfen Sie immer das vollständige Etikett vor der Installation.

F3. Kann ein anderer MINAS A4-Treiber MADDT1205001 direkt ersetzen?

Nicht automatisch. Verschiedene MINAS A4-Modelle können unterschiedliche Nennleistungen, Stromstärken, Anschlüsse, Steuerspezifikationen und Motoranforderungen haben. Das vollständige Modell, die Maschinenteilenummer, die Achse und die Parameter sollten zuerst überprüft werden.

F4. Was sollte ich überprüfen, wenn der neue Treiber denselben Alarm anzeigt?

Überprüfen Sie den Servomotor, den Encoder, das Motorkabel, das Encoderkabel, die Anschlüsse, die mechanische Last, die Maschinenparameter, die Stromversorgung und die Erdung. Der ursprüngliche Fehler kann an anderer Stelle im Servosystem liegen.

F5. Welche Informationen sollte ich für ein Angebot senden?

Bitte geben Sie MADDT1205001, J3152055A, Samsung Hanwha SM421, S-Achsen- oder Spiegelachsen-Anwendung, benötigte Menge, Zielland und klare Fotos des vorhandenen Treiberetiketts und der Anschlüsse an.

Kontaktieren Sie uns

Benötigen Sie einen Panasonic MADDT1205001 J3152055A Servotreiber für die Wartung des Samsung Hanwha SM421?

Bitte senden Sie das vollständige Modell, die Maschinenteilenummer, die benötigte Menge, das Maschinenmodell, die Achsenanwendung, das Zielland und klare Treiberfotos.

Wir können Sie bei der Überprüfung der Teilenummer, der Anwendungsanpassung, der Angebotserstellung, den Verpackungsanforderungen und der internationalen Versandabwicklung unterstützen.

Für dringende Maschinenreparaturen geben Sie bitte die Servoalarm-Informationen und das vorhandene Treiberetikett an, wenn Sie Ihre Anfrage senden.

Senden Sie Ihre Anforderung für MADDT1205001 J3152055A für Verfügbarkeit und Angebot.
