ElectroCraft E39AFG-3C 5209822 BTU Reflow-Ofen-Heißluftmotor

ElectroCraft E39AFG-3C 5209822 BTU Reflow-Ofen Heißluftmotor

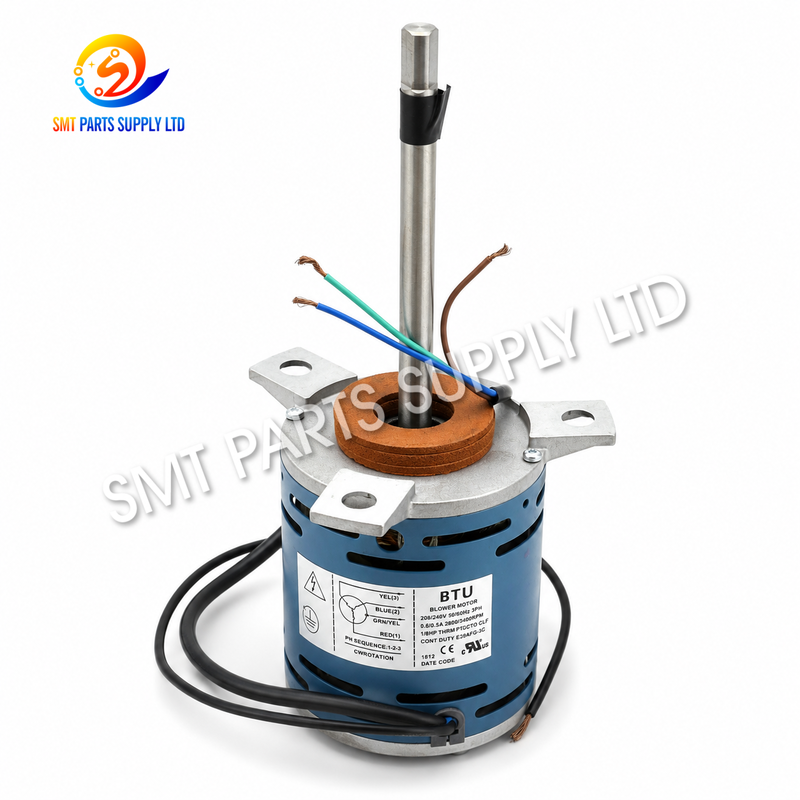

Der ElectroCraft E39AFG-3C 5209822 BTU Reflow-Ofen Heißluftmotor ist ein industrieller Induktionsmotor, der zur Ansteuerung des Heißluftzirkulationsgebläses in kompatiblen BTU Reflow-Lötanlagen verwendet wird. Er ist für den Betrieb mit 208/240V AC, Drehstrom, 50/60Hz ausgelegt, mit einer Leistung von ca. 1/8 PS und einer hohen Drehzahl, die für kontinuierliche Zirkulationsanwendungen geeignet ist.

Während des SMT-Reflow-Lötens ist eine kontrollierte Luftströmung unerlässlich, um die Wärme gleichmäßig durch jede Prozesszone zu übertragen. Der E39AFG-3C Motor liefert die mechanische Rotation, die die Gebläseeinheit benötigt, und hilft so, die kontinuierliche Konvektion im Ofen aufrechtzuerhalten. Er eignet sich für den Austausch im Rahmen von Wartungsarbeiten, als Ersatzteil für die vorbeugende Lagerhaltung und für Reparaturanwendungen, bei denen das Modell E39AFG-3C oder die Teilenummer 5209822 mit der vorhandenen Installation übereinstimmen.

Für einen genauen Austausch sollten Käufer das Typenschild des Motors, die Spannung, die Wellenabmessungen, die Einbaulage, die Verdrahtungskonfiguration und das ursprüngliche Ofenmodell vor der Bestellung bestätigen.

Ursache

Warum ein Reflow-Ofen Heißluftmotor ersetzt werden muss

Reflow-Öfen arbeiten häufig über lange Produktionszyklen unter erhöhten Temperaturbedingungen. Der Zirkulationsmotor kann daher allmählichen mechanischen und elektrischen Verschleiß erfahren.

Häufige Ursachen sind:

Typische Symptome bei der Wartung können ungewöhnliche Geräusche, übermäßige Vibrationen, reduzierter Luftstrom, instabile Motordrehzahl, Überhitzung, langsamer Start oder vollständiges Ausbleiben der Rotation sein.

Diese Symptome sollten sorgfältig geprüft werden, da Luftstromprobleme auch vom Gebläserad, der Heizung, dem Filter, dem Luftkanal, der Stromversorgung oder dem Steuersystem ausgehen können.

Lösung

Der ElectroCraft E39AFG-3C 5209822 bietet eine praktische Ersatzlösung, wenn der ursprüngliche Reflow-Ofenmotor das Ende seiner Lebensdauer erreicht hat oder keine zuverlässige Zirkulation mehr bietet.

Ein korrekter Motoraustausch hilft, den mechanischen Antrieb des Gebläsesystems wiederherzustellen und unterstützt den normalen Ofenluftstrom.

Vorteile des Austauschs

• Hilft, eine stabile Gebläserotation wiederherzustellen.
• Unterstützt die kontinuierliche Heißluftzirkulation.
• Reduziert Probleme, die durch verschlissene Motorlager verursacht werden.
• Geeignet für die vorbeugende Wartungsplanung.
• Klare Modell- und Teilenummernidentifikation.
• Vereinfacht den Einkauf von Wartungsteilen.
• Geeignet für industrielle SMT-Produktionsumgebungen.
• Hilft, unerwartete Ofenausfallzeiten zu reduzieren.

Der Austausch sollte immer der ursprünglichen elektrischen und mechanischen Konfiguration entsprechen.

Spezifikationen

Wichtige Identifikationsinformationen

Ein Motor mit ähnlichen Außenmaßen sollte nicht automatisch als austauschbar betrachtet werden. Elektrische Leistung, Wellenstruktur und Befestigungskonfiguration müssen ebenfalls übereinstimmen.

Anwendung

Der E39AFG-3C Heißluftmotor ist hauptsächlich für das Zirkulationssystem von kompatiblen BTU Reflow-Lötanlagen.

Typische Anwendungen umfassen:

SMT-Leiterplattenbestückungslinien

Verwendet in Reflow-Öfen, die nach Pick-and-Place-Anlagen zur Lötpasten-Reflow-Lötung installiert sind.

Elektronikfertigung

Geeignet für Produktionsumgebungen, die herstellen:

• Automobil-Elektronik.
• Unterhaltungselektronik.
• Industrielle Steuerplatinen.
• Kommunikationsprodukte.
• LED-Baugruppen.
• Leistungselektronik.
• Elektronische Module.
• EMS-Auftragsfertigungsprodukte.

Wartung von Reflow-Öfen

Er kann als Wartungsersatzteil für Fabriken aufbewahrt werden, die kompatible BTU Reflow-Öfen betreiben.

Maschinenreparaturprojekte

Geeignet für den Austausch, wenn der vorhandene Motor Lagerschäden, elektrische Ausfälle, instabile Drehzahlen oder mechanische Verschlechterungen aufweist.

Funktionsweise

1. Drehstrom versorgt den Motor mit Energie

Der E39AFG-3C arbeitet mit einer Drehstrom-AC-Stromversorgung. Wenn Strom angelegt wird, erzeugt der Motor eine Rotationskraft.

2. Die Welle treibt das Gebläse an

Die rotierende Motorwelle ist mechanisch mit der zugehörigen Zirkulationsgebläse- oder Lüfterbaugruppe verbunden.

3. Das Gebläse bewegt Luft

Das Gebläse drückt Prozessluft durch den internen Zirkulationsweg des Reflow-Ofens.

4. Luft strömt durch den Heizbereich

Heizelemente erwärmen die Luft gemäß den Einstellungen jeder Reflow-Zone.

5. Erwärmte Luft zirkuliert um die Leiterplatte

Die zirkulierende Luft überträgt Wärmeenergie auf die Leiterplatte, die Komponenten und die Lötpaste, während die Platine durch den Ofen transportiert wird.

6. Kontinuierliche Rotation unterstützt thermische Stabilität

Eine stabile Gebläserotation trägt zu wiederholbarer Konvektion und vorhersagbarer Wärmeübertragung bei.

Der Motor selbst regelt die Temperatur nicht. Er arbeitet zusammen mit den Ofenheizungen, Sensoren, Steuerungen, Gebläsen und Luftkanälen.

Systembeziehung

Daher sollte die Motor Diagnose mit der Inspektion des gesamten Zirkulationssystems kombiniert werden.

Auswahlhilfe

1. Bestätigen Sie das genaue Modell

Prüfen Sie, ob das Typenschild des Originalmotors Folgendes anzeigt:

E39AFG-3C

Die Modellidentifikation sollte der erste Vergleichspunkt sein.

2. Bestätigen Sie die Teilenummer

Überprüfen Sie, ob die Maschinendokumentation oder vorhandene Ersatzteilreferenzen Folgendes angeben:

5209822

3. Überprüfen Sie die Spannung

Die erforderliche Referenz ist:

208/240V AC

Eine andere Spannungsangabe sollte nicht ohne technische Bestätigung installiert werden.

4. Überprüfen Sie die Frequenz

Bestätigen Sie:

50/60Hz

Die Frequenz beeinflusst direkt die Betriebsdrehzahl von Induktionsmotoren.

5. Bestätigen Sie Drehstrom

Der Motor ist für eine Drehstrom-Elektrokonfiguration vorgesehen.

6. Vergleichen Sie die Motordrehzahl

Die Referenzdrehzahl beträgt ca.:

2800/3400 U/min

Eine erhebliche Drehzahländerung kann den Gebläse-Luftstrom und die Ofenleistung beeinträchtigen.

7. Vergleichen Sie die Welle

Prüfen Sie:

• Wellendurchmesser.
• Wellenlänge.
• Wellendesign am Ende.
• Gebläseanschluss.
• Drehrichtung.

8. Vergleichen Sie die Befestigungsabmessungen

Überprüfen Sie:

• Abstand der Befestigungslöcher.
• Motor-Körpergröße.
• Halterungsstruktur.
• Einbaulage.

9. Stellen Sie Maschineninformationen bereit

Für eine effizientere Bestätigung geben Sie bitte an:

Die Bereitstellung dieser Details kann das Risiko der Bestellung eines falschen Motors verringern.

Häufige Austausch-Symptome

Ungewöhnliche Motorgeräusche

Schleifende oder metallische Geräusche können auf Lagerschäden hindeuten.

Zunehmende Vibrationen

Prüfen Sie Motor, Welle, Befestigung und Gebläseauswuchtung.

Reduzierter Luftstrom

Ein Motor mit instabiler oder reduzierter Drehzahl kann die Zirkulation beeinträchtigen.

Motorüberhitzung

Mögliche Ursachen sind mechanischer Widerstand, falsche Spannung, Lagerschäden oder elektrische Probleme.

Startfehler

Prüfen Sie vor dem Austausch die Stromversorgung, den Phasenstatus, die Verkabelung, die Motorwicklung und die mechanische Last.

Wartungsempfehlungen

Regelmäßige Inspektion kann helfen, Motorverschlechterungen zu erkennen, bevor es zu Produktionsunterbrechungen kommt.

Wartungs- und Elektroarbeiten sollten von qualifizierten Technikern unter Einhaltung der geltenden Sicherheitsverfahren für Geräte durchgeführt werden.

Warum ein genauer Austausch wichtig ist

Die Auswahl eines Reflow-Ofenmotors nur nach dem Aussehen kann zu falschen Käufen führen.

Zwei ähnliche Motoren können sich unterscheiden in:

• Spannung.
• Stromstärke.
• Phase.
• Frequenz.
• Drehzahl.
• Ausgangsleistung.
• Wellendurchmesser.
• Wellenlänge.
• Drehrichtung.
• Befestigungsmuster.
• Elektrischer Anschluss.

Aus diesem Grund sollte die Kombination von ElectroCraft E39AFG-3C und 5209822 zusammen mit der physischen Motorkonfiguration überprüft werden.

FAQ

F1. Wofür wird der ElectroCraft E39AFG-3C 5209822 verwendet?

Er wird zur Ansteuerung des Heißluftzirkulationsgebläses in kompatiblen BTU Reflow-Öfen verwendet und hilft, während der SMT-Leiterplattenlötproduktion einen kontinuierlichen Luftstrom durch die thermischen Prozesszonen aufrechtzuerhalten.

F2. Welche elektrischen Spezifikationen sollten vor der Bestellung überprüft werden?

Überprüfen Sie vor dem Kauf des Ersatzteils die Spezifikationen für 208/240V AC, 50/60Hz, Drehstrombetrieb, ca. 1/8 PS Leistung und das Typenschild des Originalmotors.

F3. Passt dieser Motor in jeden BTU Reflow-Ofen?

Nein. BTU-Öfen können je nach Maschinenmodell und Revision unterschiedliche Motorkonfigurationen verwenden. Bestätigen Sie immer Modell, Teilenummer, Welle, Befestigungsabmessungen, elektrische Spezifikationen und Maschineninformationen.

F4. Welche Informationen sollte ich zur Kompatibilitätsprüfung senden?

Bitte geben Sie E39AFG-3C, Teilenummer 5209822, die benötigte Menge, das Ofenmodell, die Maschinenseriennummer, ein Foto des Motortypenschilds, ein Foto der Welle und, wenn möglich, Installationsfotos an.

F5. Wann sollte der Heißluftmotor ausgetauscht werden?

Ein Austausch kann notwendig sein, wenn die Inspektion während des normalen Ofenbetriebs Lagerschäden, übermäßige Vibrationen, Überhitzung, instabile Rotation, geringe Gebläsedrehzahl, elektrische Ausfälle oder Startprobleme bestätigt.

Kontaktieren Sie uns

Für Preise, Lagerverfügbarkeit, Lieferzeiten oder Kompatibilitätsbestätigung senden Sie bitte das Produktmodell, die Teilenummer, die benötigte Menge und Fotos des Originalmotors.

Für Wartungsprojekte von BTU Reflow-Öfen kann die Angabe des Ofenmodells und der Maschinenseriennummer helfen, die Genauigkeit der Ersatzteilidentifikation zu verbessern. Mengenrabatte und Anforderungen an Wartungsersatzteile können ebenfalls entsprechend Ihrem Einkaufsplan angeboten werden.
