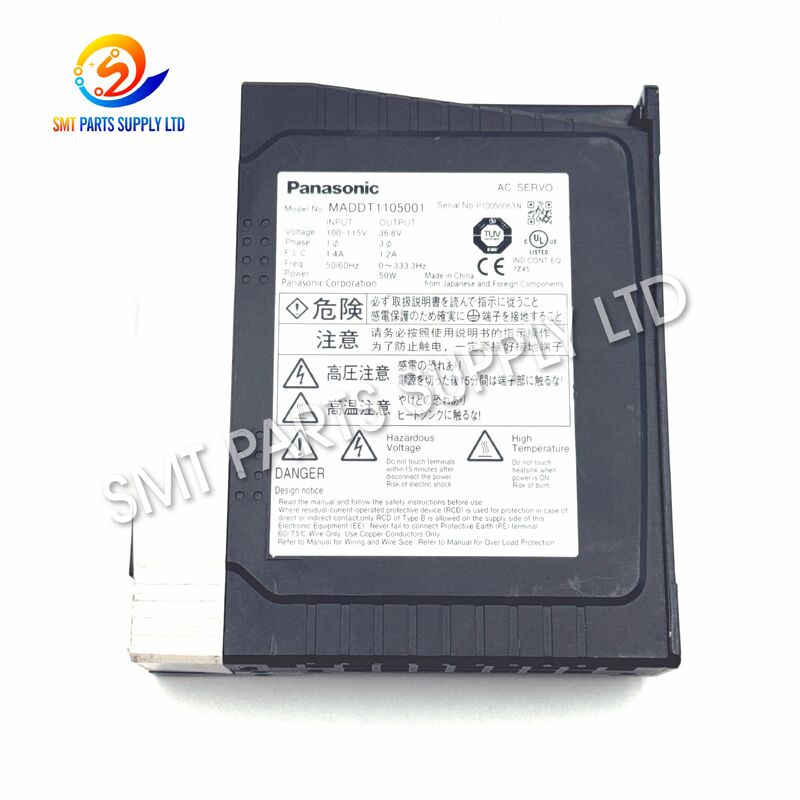

Der Panasonic MADDT1105001 Z-Achsen-Servo-Treiber ist für Motion-Control-Anwendungen in Samsung und Hanwha SM320 und SM321 SMT-Pick-and-Place-Maschinen konzipiert. Er wird üblicherweise unter der Samsung-Teilenummer J3153053A und der alternativen Referenz EP06-900142 identifiziert.

Basierend auf der Panasonic MINAS A4 Servo-Plattform steuert dieser Treiber die präzise vertikale Kopfbewegung während der Aufnahme und Platzierung von Komponenten. Eine genaue Z-Achsen-Bewegung ist wichtig für die richtige Düsenhöhe, stabile Komponentenhandhabung, wiederholbare Platzierung und zuverlässige Hochgeschwindigkeits-Leiterplattenbestückung.

Für diese Samsung- und Hanwha-Maschinenanwendung ist der Treiber mit einer 30W Servo-Motor-Konfiguration verbunden. Er eignet sich für SMT-Fabriken, Reparaturunternehmen für Ausrüstungen, Produktionswartungsabteilungen, Aufbereiter von Gebrauchtmaschinen und Ersatzteilhändler, die einen kompatiblen Servo-Steuerungsersatz für bestehende SM320- oder SM321-Geräte benötigen.

Ursache

Servo-Treiberfehler können zu ernsthaften Unterbrechungen in der SMT-Produktion führen, da der Platzierkopf auf eine präzise servo-gesteuerte vertikale Bewegung angewiesen ist.

Häufige Ursachen für Z-Achsen-Servo-Probleme sind:

Alterung elektronischer Komponenten

SM320 und SM321 Maschinen werden seit vielen Jahren in Elektronikfabriken eingesetzt. Interne Kondensatoren, Leistungskomponenten, Steuerkreise und andere elektronische Komponenten können nach langem Dauerbetrieb allmählich verschleißen.

Mechanischer Widerstand

Wenn der Z-Achsen-Mechanismus übermäßige Reibung, Verschmutzung, Lagerverschleiß oder Schmierprobleme entwickelt, wird eine zusätzliche Last auf den Motor und den Servo-Treiber übertragen.

Dies kann zu Überlastungsalarmen oder instabilen Bewegungen führen.

Encoder- oder Kabeldefekte

Das Servo-System ist auf Encoder-Feedback angewiesen. Beschädigte Encoder-Kabel, lose Steckverbinder, schlechter Kontakt oder gebrochene Drähte können fehlerhafte Positionierungssignale erzeugen und Maschinenalarme auslösen.

Instabile Stromversorgung

Spannungsschwankungen, unsachgemäße Erdung, elektrische Störungen und Stromausfälle können die Zuverlässigkeit des Servo-Treibers beeinträchtigen.

Falsche Parameter

Ein Ersatz-Servo-Treiber funktioniert möglicherweise nicht korrekt, wenn die maschinenspezifischen Parameter falsch oder unvollständig sind.

Wärmestau

Schlechte Belüftung im Schaltschrank kann die Betriebstemperatur erhöhen und die Lebensdauer elektronischer Komponenten verkürzen.

Lösung

Wenn der vorhandene Z-Achsen-Servo-Treiber als defekt bestätigt wird, kann der Austausch durch das richtige passende Modell schnell zur Wiederherstellung des Maschinenbetriebs beitragen.

Die empfohlene Identifizierungssequenz lautet:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Z-Achse

Die Verwendung mehrerer passender Referenzen reduziert das Risiko, den falschen Servo-Treiber zu kaufen.

Bestätigen Sie vor der Bestellung:

Ein klares Foto des vorhandenen Servo-Treiber-Etiketts wird vor der Bestellung empfohlen.

Spezifikationen

Vergleich der MADDT1105-Serienanwendungen

In derselben SMT-Bestückungsmaschine können unterschiedliche Servo-Treiber installiert sein. Ähnliches Aussehen bedeutet nicht, dass die Treiber austauschbar sind.

Wählen Sie den Treiber immer entsprechend dem Originalmodell, der Samsung-Teilenummer, der Maschinenposition und der elektrischen Spezifikation aus.

Anwendung

Der MADDT1105001 Servo-Treiber wird in automatisierten SMT-Platzierungsgeräten eingesetzt, die eine präzise vertikale Kopfbewegung erfordern.

Typische Anwendungen umfassen:

Samsung SM320 SMT-Bestückungsmaschine

Die SM320 verwendet mehrere Servo-Achsen, um eine Hochgeschwindigkeits-Komponentenplatzierung durchzuführen. Die Z-Achse bewegt den Platzierkopf vertikal während der Aufnahme- und Platzierungsoperationen.

Samsung SM321 SMT-Bestückungsmaschine

Die SM321 ist ebenfalls auf servo-gesteuerte Kopfbewegungen für eine wiederholbare Leiterplattenbestückung angewiesen. Ein stabiler Z-Achsen-Treiber hilft, eine reibungslose vertikale Bewegung und eine genaue Platzierungshöhe aufrechtzuerhalten.

Von Hanwha unterstützte Samsung-Ausrüstung

Samsung Techwin SMT-Ausrüstung wurde später mit Hanwha Precision Machinery in Verbindung gebracht. Dieselben älteren Maschinenreferenzen werden daher häufig unter den Namen Samsung und Hanwha gesucht.

Leiterplattenbestückung

Geeignete Branchen umfassen:

• Unterhaltungselektronik.
• Automobil-Elektronik.
• LED-Produktion.
• Industrielle Steuerplatinen.
• Kommunikationsausrüstung.
• Herstellung von Netzteilen.
• Auftragselektronikfertigung.
• Computer-Elektronik.
• Aufbereitung von SMT-Geräten.
• Wartungsarbeiten für Ersatzteile.

Funktionsweise

Der Servo-Treiber fungiert als Steuerschnittstelle zwischen dem SMT-Maschinencontroller und dem Servo-Motor.

Schritt 1: Bewegungsbefehl

Der Maschinencontroller bestimmt, wie weit und wie schnell sich der Platzierkopf vertikal bewegen soll.

Schritt 2: Treiberverarbeitung

MADDT1105001 empfängt den Befehl und berechnet die erforderliche Motorleistung.

Schritt 3: Motorbewegung

Der Treiber liefert kontrollierte elektrische Leistung an den Servo-Motor und bewegt die Z-Achse zur programmierten Position.

Schritt 4: Encoder-Feedback

Der Motor-Encoder sendet Echtzeit-Positionsinformationen zurück an das Servo-System.

Schritt 5: Regelkreis-Anpassung

Der Treiber vergleicht kontinuierlich die befohlene Bewegung mit der tatsächlichen Motorposition.

Jede Positionsdifferenz wird automatisch korrigiert.

Schritt 6: Positionsabschluss

Sobald die Zielposition erreicht ist, stabilisiert das Servo-System die Achse und bereitet sich auf die nächste Aufnahme- oder Platzierungsbewegung vor.

Z-Achsen-Betrieb während der SMT-Platzierung

Ein typischer Platzierungszyklus umfasst:

1. Der Platzierkopf bewegt sich über den Feeder.
2. Die Z-Achse senkt die Düse ab.
3. Die Düse berührt oder nähert sich der Komponente.
4. Vakuum nimmt die Komponente auf.
5. Die Z-Achse hebt den Kopf an.
6. Die Komponente wird vom Vision-System inspiziert.
7. Der Kopf bewegt sich zur Platzierungsposition auf der Leiterplatte.
8. Die Z-Achse senkt die Komponente ab.
9. Die Komponente wird auf die Leiterplatte platziert.
10. Der Kopf steigt an und beginnt den nächsten Zyklus.

Da diese Bewegungen wiederholt und mit hoher Geschwindigkeit erfolgen, sind Servo-Reaktion und Positionierungsstabilität für die Produktionseffizienz wichtig.

Typische Fehlersymptome

Auswahlhilfe

Die Auswahl des richtigen Servo-Treibers ist besonders wichtig, da Panasonic MINAS A4 Treiber mit ähnlichen Gehäusen unterschiedliche elektrische Leistungen und Maschinenfunktionen haben können.

1. Vollständiges Modell bestätigen

Prüfen Sie, ob das Originalgerät anzeigt:

MADDT1105001

oder die Basisbezeichnung:

MADDT1105

2. Samsung-Teilenummer bestätigen

Die erforderliche Referenz für diese Anwendung ist:

J3153053A

3. EP-Referenz bestätigen

Prüfen Sie, ob Ihre Wartungsdokumentation auflistet:

EP06-900142

4. Maschine bestätigen

Verifizieren Sie, dass der Treiber benötigt wird für:

Samsung SM320

oder

Samsung / Hanwha SM321

5. Achse bestätigen

Geben Sie die Anwendung als an:

Z-Achsen-Servo-Treiber

6. Treiberetikett vergleichen

Vergleichen Sie Spannung, Modell, Anschlüsse und Identifikationsinformationen vor der Installation.

7. Vorhandenen Fehler prüfen

Ein Servo-Alarm bedeutet nicht immer, dass der Treiber selbst ausgefallen ist.

Überprüfen Sie:

• Servo-Motor.
• Encoder-Kabel.
• Motor-Kabel.
• Mechanischer Z-Achsen-Mechanismus.
• Stromversorgung.
• Anschlüsse.
• Maschinenparameter.

8. Klares Foto senden

Die Bereitstellung eines Fotos des Original-Treiberetiketts ist eine der schnellsten Möglichkeiten, die Kompatibilität zu bestätigen.

Warum die richtige Übereinstimmung wichtig ist

Eine falsche Treiberauswahl kann Folgendes verursachen:

• Servo-Alarme.
• Motorsteuerungsfehler.
• Falsche Bewegung.
• Parameter-Inkompatibilität.
• Produktionsausfallzeiten.
• Anschluss-Inkompatibilität.
• Elektrische Schäden.
• Installationsverzögerungen.

Aus diesem Grund sollte die Auswahl niemals nur auf dem physischen Aussehen basieren.

Wartungsempfehlungen

Regelmäßige Wartung kann dazu beitragen, die Lebensdauer des Servo-Systems zu verlängern.

Empfohlene Prüfungen umfassen:

Vorteile

Präzise Z-Achsen-Steuerung

Unterstützt präzise vertikale Kopfausrichtung während der Komponentenaufnahme und -platzierung.

Mehrere Referenznummern

MADDT1105001, MADDT1105, J3153053A und EP06-900142 vereinfachen die Teileidentifikation.

SM320 und SM321 Anwendung

Geeignet für die Wartung von weit verbreiteten Samsung und Hanwha SMT-Bestückungsmaschinen.

MINAS A4 Servo-Technologie

Bietet stabile industrielle Bewegungssteuerung, geeignet für wiederholte SMT-Anwendungen.

Reduzierte Wartungs-Ausfallzeiten

Ein korrekt passender Ersatz kann helfen, den Maschinenbetrieb effizient wiederherzustellen.

Nützliches kritisches Ersatzteil

Ideal für Fabriken, die mehrere SM320- oder SM321-Maschinen betreiben und einen strategischen Ersatzteilbestand pflegen.

FAQ

F1. Wird der Panasonic MADDT1105001 in Samsung SM320 und SM321 Maschinen verwendet?

Ja. MADDT1105001 ist mit dem Samsung und Hanwha SM320 und SM321 Servo-System verbunden und wird für Z-Achsen-Anwendungen üblicherweise mit J3153053A und EP06-900142 abgeglichen.

F2. Ist J3153053A ein 30W Servo-Treiber?

Ja. Für die Samsung-maschinenspezifische Anwendung ist J3153053A mit MADDT1105 als 30W Servo-Treiber-Konfiguration identifiziert.

F3. Kann MADDT1205001 MADDT1105001 direkt ersetzen?

Ein direkter Austausch wird ohne Überprüfung nicht empfohlen. Unterschiedliche Treiber-Modelle können unterschiedliche Leistungsstufen, Spannungsspezifikationen, Maschinenbelegungen, Anschlüsse und Servo-Parameter aufweisen.

F4. Welche Informationen sollte ich vor der Bestellung angeben?

Bitte geben Sie das Maschinenmodell, das ursprüngliche Panasonic-Treiber-Modell, die Samsung-Teilenummer, den Achsenstandort, die benötigte Menge und ein klares Foto des Original-Treiberetiketts an.

F5. Kann ein Z-Achsen-Alarm durch etwas anderes als den Servo-Treiber verursacht werden?

Ja. Motorfehler, Encoder-Kabel, mechanischer Widerstand, beschädigte Anschlüsse, instabile Stromversorgung, Sensoren und falsche Maschinenparameter können ebenfalls Servo-Alarme verursachen.

Kontaktieren Sie uns

Für eine schnelle Produktübereinstimmung und Angebotserstellung geben Sie bitte an:

• Maschinenmodell.
• Treiber-Modell.
• Samsung Teilenummer.
• Alternative Teilenummer.
• Achsenposition.
• Benötigte Menge.
• Klares Foto des Treiberetiketts.
• Zielland.

Wir können Ihnen helfen, das benötigte Modell vor der Angebotserstellung zu überprüfen und passende SMT-Ersatzteile für Samsung und Hanwha Platzierungsgeräte zu finden.
