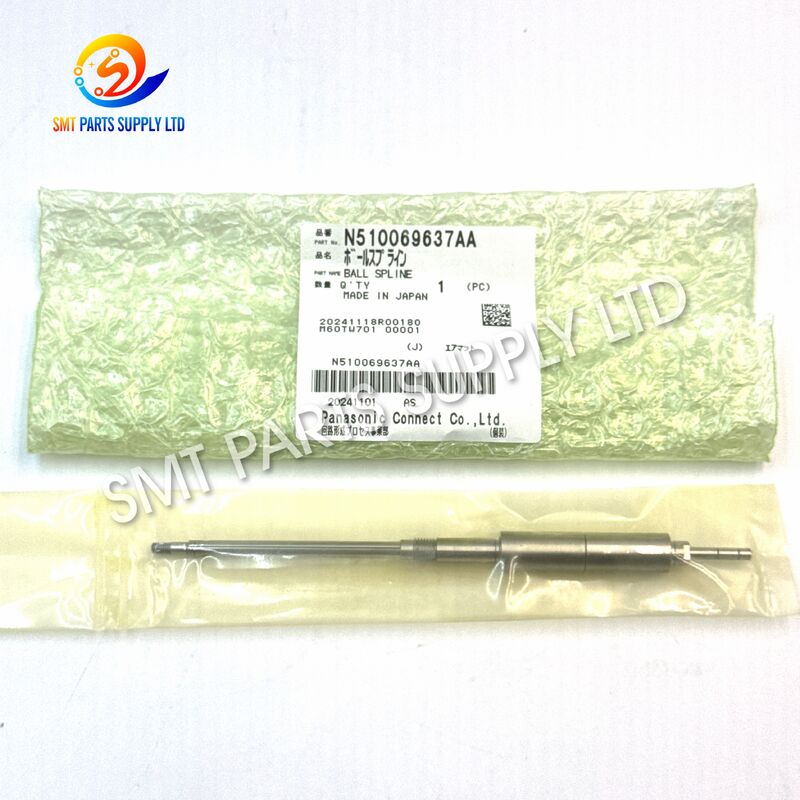

Panasonic N510069637AA 12-Kopf-Düsenschaft für CM602 SMT-Maschine

Panasonic N510069637AA 12-Kopf-Düsenschaft für CM602 SMT-Maschine

DerPanasonic N510069637AA Düsenschaft, auch allgemein beschrieben als aKugelkeilverzahnung oder SMT-Welleist ein präzisionsmechanisches Bauteil, das in der verwendet wirdCM602 H12 / 12-Düsen-Bestückkopf. Seine Hauptaufgabe besteht darin, die kontrollierte lineare Bewegung des Düsenmechanismus zu unterstützen und gleichzeitig eine stabile Ausrichtung während sich wiederholender Komponentenaufnahme- und -platzierungsvorgänge aufrechtzuerhalten. Veröffentlichte Teilereferenzen verknüpfen N510069637AA speziell mit der Kopfkonfiguration CM602 12H/H12.

Bei der Hochgeschwindigkeits-SMT-Produktion wirkt sich der Zustand der mechanischen Kopfkomponenten direkt auf die Bewegungsstabilität, die Wiederholgenauigkeit der Platzierung und die Gesamtleistung der Maschine aus. Eine verschlissene, verschmutzte, verbogene oder mechanisch beschädigte Welle kann den Widerstand oder die Lockerheit der beweglichen Baugruppe erhöhen. Durch den Austausch der richtigen Welle können Wartungsteams den mechanischen Zustand des Bestückkopfs wiederherstellen, ohne eine komplette Kopfbaugruppe austauschen zu müssen.

Für eine korrekte Bestellung sollten Benutzer die überprüfenTeilenummer N510069637AA, CM602-Maschinenmodell und H12/12-Düsenkopfkonfiguration vor dem Kauf, da ähnlich aussehende Panasonic-Wellen- und Kugelkeilverzahnungsteile in unterschiedlichen Kopfbaugruppen verwendet werden.

Ursache

Im Inneren des Bestückkopfes arbeitet kontinuierlich ein Düsenschaft, der bei der normalen SMT-Fertigung eine Vielzahl sich wiederholender mechanischer Bewegungen ausführt. Der Langzeitbetrieb kann sich allmählich auf den Oberflächenzustand und die mechanische Genauigkeit auswirken.

Häufige Gründe für eine Inspektion oder einen Austausch sind:

Wenn ein Bestückkopf abnormale mechanische Bewegungen zeigt, sollte die Welle zusammen mit den zugehörigen Lagern, Buchsen, Führungen, Düsenhaltern, Federn und anderen Kopfkomponenten überprüft werden.

Der Schaft sollte nicht automatisch als Ursache für jedes Platzierungsproblem angesehen werden. Fehler können auch von Düsen, Vakuumsystemen, Motoren, Sensoren, Kalibrierung, Komponentenerkennung, Zuführungen, Leiterplattenunterstützung oder anderen Kopfmechanismen herrühren.

Lösung

Ersetzen eines abgenutzten oder beschädigten ProduktsN510069637AA Düsenschaft/Kugelverzahnungkann dabei helfen, die vom Bestückkopf CM602 H12 benötigte mechanische Führung wiederherzustellen.

Der Austauschprozess sollte mit der korrekten Identifizierung und nicht nur mit der visuellen Ähnlichkeit beginnen.

Empfohlene Bestätigung vor dem Austausch

Vor der Installation sollte das Wartungspersonal auch die passenden Teile rund um die Welle prüfen. Der Austausch nur einer Komponente ohne Überprüfung der umgebenden mechanischen Baugruppe kann ein bestehendes Kopfproblem möglicherweise nicht vollständig lösen.

Führen Sie nach der Installation die entsprechende Maschineninspektion, Bewegungsprüfung und Kalibrierung gemäß den Wartungsanforderungen der Ausrüstung durch.

Spezifikationen

N510069637AA wird durch mehrere SMT-Teilereferenzen als CM602 12H/H12 Kugelkeilverzahnung oder Welle und nicht als Universalwelle für alle Panasonic-Bestückköpfe identifiziert.

Verwandter Wellenreferenzvergleich

Verschiedene Panasonic-Bestückköpfe verwenden unterschiedliche Wellen- oder Kugelkeil-Referenzen. Ein ähnliches Aussehen garantiert keine Austauschbarkeit.

Die verfügbaren Teilenummern unterscheiden N510069637AA von den NPM H8-Kugelkeilverzahnungen und anderen CM402-Wellenreferenzen. Daher ist eine genaue Überprüfung der Teilenummer vor der Bestellung wichtig.

Anwendung

DerN510069637AA CM602 Düsenschafteignet sich hauptsächlich für die Wartung von Bestückköpfen und für mechanische Wiederherstellungsanwendungen.

1. CM602-Kopfwartung

Es kann bei der Wartung des H12-Bestückkopfs im Rahmen einer planmäßigen vorbeugenden Wartung oder einer mechanischen Inspektion verwendet werden.

2. Austausch der Düsenwelle

Wenn die vorhandene Welle sichtbaren Verschleiß, mechanische Schäden, abnormalen Widerstand oder unzulässiges Spiel aufweist, kann nach Feststellung der Ursache das richtige Ersatzteil eingebaut werden.

3. Überholung des Bestückkopfes

Während einer kompletten Kopfüberholung können Techniker Wellen, Führungen, Lager, Düsenhalter, Federn, vakuumbezogene Komponenten, Sensoren und andere bewegliche Teile gemeinsam prüfen.

4. Ersatzteilvorbereitung für die Produktionslinie

Fabriken, die CM602-Geräte betreiben, können korrekt identifizierte mechanische Kopfteile verfügbar halten, um Beschaffungsverzögerungen zu reduzieren, wenn eine Wartung erforderlich ist.

5. Aufarbeitung gebrauchter Maschinen

Der Schaft kann auch bei der Überholung von CM602-Maschinen berücksichtigt werden, wenn der mechanische Zustand des H12-Bestückkopfs überprüft werden muss.

Wie es funktioniert

Während der Bauteilplatzierung führt ein Pick-and-Place-Kopf extrem häufige kontrollierte Bewegungen aus. Der Düsenmechanismus muss sich reibungslos bewegen und gleichzeitig eine konsistente Ausrichtung relativ zu anderen Teilen des Kopfes gewährleisten.

DerN510069637AA Welle/Kugelverzahnungist Teil dieses mechanischen Leitsystems.

Der grundlegende Betriebsablauf lässt sich wie folgt zusammenfassen:

Maschinenbefehl → Kopfbewegung → wellengeführte Bewegung → Düsenpositionierung → Komponentenaufnahme → Platzierung → Rückführzyklus

Die Welle bietet einen kontrollierten mechanischen Weg für die bewegliche Baugruppe. Eine Kugel-Spline-Struktur ist so konzipiert, dass sie eine präzise hin- und hergehende lineare Bewegung unterstützt und gleichzeitig die Rotationsbeziehung innerhalb der entsprechenden Baugruppe steuert. N510069637AA ist speziell für die lineare Düsenwellenführung im CM602 H12/12NH-Kopf aufgeführt.

Eine stabile Schaftbewegung ist wichtig, da die Düse während der gesamten Produktion wiederholte Aufnahme- und Platzierungszyklen durchführt. Mechanischer Widerstand, übermäßige Lockerheit, Verschmutzung oder Beschädigung können die normale Kopfbewegung beeinträchtigen.

Da der Schaft nur ein Element innerhalb des gesamten Bestückkopfmechanismus ist, sollten bei der Fehlerbehebung immer die zugehörigen Teile überprüft werden.

So wählen Sie aus

Die Auswahl der richtigen SMT-Welle sollte auf Identifikationsdaten und nicht nur auf dem Aussehen basieren.

Schritt 1 – Bestätigen Sie die Teilenummer

Überprüfen Sie die entfernte Komponente, die Maschinenteileliste, den Wartungsverlauf oder die vorhandene Identifikation.

Für dieses Produkt sollte die erforderliche Referenz lauten:

N510069637AA

Gehen Sie nicht davon aus, dass eine andere ähnliche Welle austauschbar ist.

Schritt 2 – Bestätigen Sie das Maschinenmodell

Die Hauptanwendung für diesen Teil ist:

Panasonic CM602

Es reicht nicht aus, nur die Gerätemarke anzugeben, da verschiedene Panasonic-Geräte und Kopftypen unterschiedliche mechanische Komponenten verwenden können.

Schritt 3 – Bestätigen Sie den Kopftyp

Stellen Sie sicher, dass die Maschine mit Folgendem ausgestattet ist:

H12/12-Düsen-Platzierungskopf

Veröffentlichte Teileinformationen identifizieren N510069637AA mit dem Kopf CM602 12H oder H12/12NH.

Schritt 4 – Vergleichen Sie die vorhandene Komponente

Vergleichen Sie vor dem Kauf:

Schritt 5 – Geben Sie bei Ihrer Anfrage Maschineninformationen an

Für eine schnellere Bestätigung geben Sie Folgendes an:

• Teilenummer
• Maschinenmodell
• Kopftyp
• Benötigte Menge
• Fotos des vorhandenen Teils
• Bei Bedarf Informationen zur Maschinenseriennummer

Diese Informationen verringern das Risiko, ein mechanisch ähnliches, aber inkompatibles Bauteil zu liefern.

Warum die richtige Wellenauswahl wichtig ist

Da es sich bei dem Einbringkopf um eine Präzisionsbaugruppe handelt, sollte die Auswahl des Schafts nicht nur auf der ungefähren Größe basieren.

Die Verwendung der richtigen Referenz hilft bei:

Für Wartungsteams, die mehrere Panasonic SMT-Plattformen verwalten und Ersatzteile lagernMaschine + Kopftyp + Teilenummerist zuverlässiger, als sie nur mit allgemeinen Bezeichnungen wie „Panasonic-Welle“ zu speichern.

Wartungsempfehlungen

Halten Sie die Präzisionskopfkomponenten während der Lagerung und Installation sauber und geschützt.

Zu den empfohlenen Handhabungspraktiken gehören:

• Halten Sie die Wellenoberfläche frei von Staub und Fremdkörpern.
• Lassen Sie das Bauteil nicht fallen und schlagen Sie es nicht an.
• Führen Sie den Schaft nicht mit Gewalt in eine inkompatible Kopfbaugruppe ein.
• Überprüfen Sie beim Austausch die zugehörigen mechanischen Komponenten.
• Befolgen Sie die Wartungsanweisungen des Maschinenherstellers.
• Führen Sie nach der Wartung die erforderliche Kopfeinstellung oder Kalibrierung durch.
• Bewahren Sie ausgebauten Komponenten zum Vergleich auf, bis die Reparatur erfolgreich abgeschlossen ist.

Bei Produktionslinien mit hohem Volumen kann eine vorbeugende Inspektion dazu beitragen, mechanischen Verschleiß zu erkennen, bevor er zu einem unerwarteten Maschinenstillstand führt.

FAQ

F1: Welches Gerät verwendet Panasonic N510069637AA?

N510069637AA ist hauptsächlich mit dem verbundenPanasonic CM602 H12/12-Düsen-Bestückkopf. Vor der Bestellung sollte dennoch die Maschinen- und Kopfkonfiguration überprüft werden.

F2: Ist N510069637AA eine Düse?

Nein. Es ist einDüsenschaft / Kugelkeilverzahnungskomponenteinnerhalb des Platzierungskopfmechanismus installiert. Die eigentliche Platzierungsdüse ist eine separate Verbrauchskomponente.

F3: Kann N510069637AA für jede Panasonic SMT-Maschine verwendet werden?

Nein. Panasonic CM402-, CM602- und NPM-Kopfkonfigurationen können unterschiedliche Wellen- oder Kugelkeil-Referenzen verwenden. Vergleichen Sie vor dem Austausch immer die Originalteilenummer und den Kopftyp.

F4: Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Bitte angebenN510069637AA, das MaschinenmodellCM602, Kopftyp, Menge und vorzugsweise klare Fotos des vorhandenen Teils. Dies hilft, die Kompatibilität vor dem Versand zu bestätigen.

F5: Wann sollte der Düsenschaft überprüft werden?

Eine Inspektion ist angebracht, wenn sichtbarer Verschleiß, Verschmutzung, ungewöhnliche Bewegungen, übermäßiges mechanisches Spiel oder physische Schäden vorliegen oder wenn der Bestückkopf einer geplanten Überholung unterzogen wird.

Kontaktieren Sie uns

Auf der Suche nach demPanasonic N510069637AA H12 Düsenschaft für CM602?

Schicken Sie uns IhreTeilenummer, Maschinenmodell, Kopftyp, erforderliche Menge und Produktfotosfür Kompatibilitätsbestätigung und Angebot.

Wir liefern SMT-Maschinenteile für die Wartung der Produktionslinie, die Kopfreparatur, die Geräteüberholung und die Ersatzteilbevorratung.

Senden Sie noch heute Ihre Anfrage für Preis, Verfügbarkeit, Lieferzeit und Versandoptionen.
